    Z479 odbicie lustrzane

    Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    koncepcja
    koncepcja
    koncepcja
    koncepcja
    lustrzane odbicie
    Gotowy projekt domu Z479 - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu Z479 - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu Z479 - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu Z479 - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu Z479 - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu Z479 - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    przestronny salon z kuchnią i jadalnią
    przestronny hol
    otwarta kuchnia
    duże pom. gospodarcze
    taras dostępny z salonu i jadalni

    Parter 53,5 / 81,5

    Sień
    4,7 m²
    Hol+schody
    9,1 m²
    Spiżarka
    2,6 m²
    Kuchnia
    8,2 m²
    Salon+jadalnia
    27,2 m²
    WC
    1,6 m² / 1,8 m²
    Pomieszczenie gospodarcze
    6,3 m²
    Garaż
    21,5 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    komfortowa łazienka
    sypialnia z łazienką i garderobą
    przestronny pokój
    przestronny pokój

    Poddasze 44,5 / 75,6

    Hol
    6,2 m²
    Pokój
    9,5 m² / 16,8 m²
    Garderoba
    2,8 m² / 7,1 m²
    Łazienka
    2,9 m² / 4,5 m²
    Łazienka
    4,9 m² / 7,4 m²
    Pokój
    8,1 m² / 15,1 m²
    Garderoba
    1,0 m² / 1,6 m²
    Garderoba
    1,0 m² / 1,6 m²
    Pokój
    8,1 m² / 15,3 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.

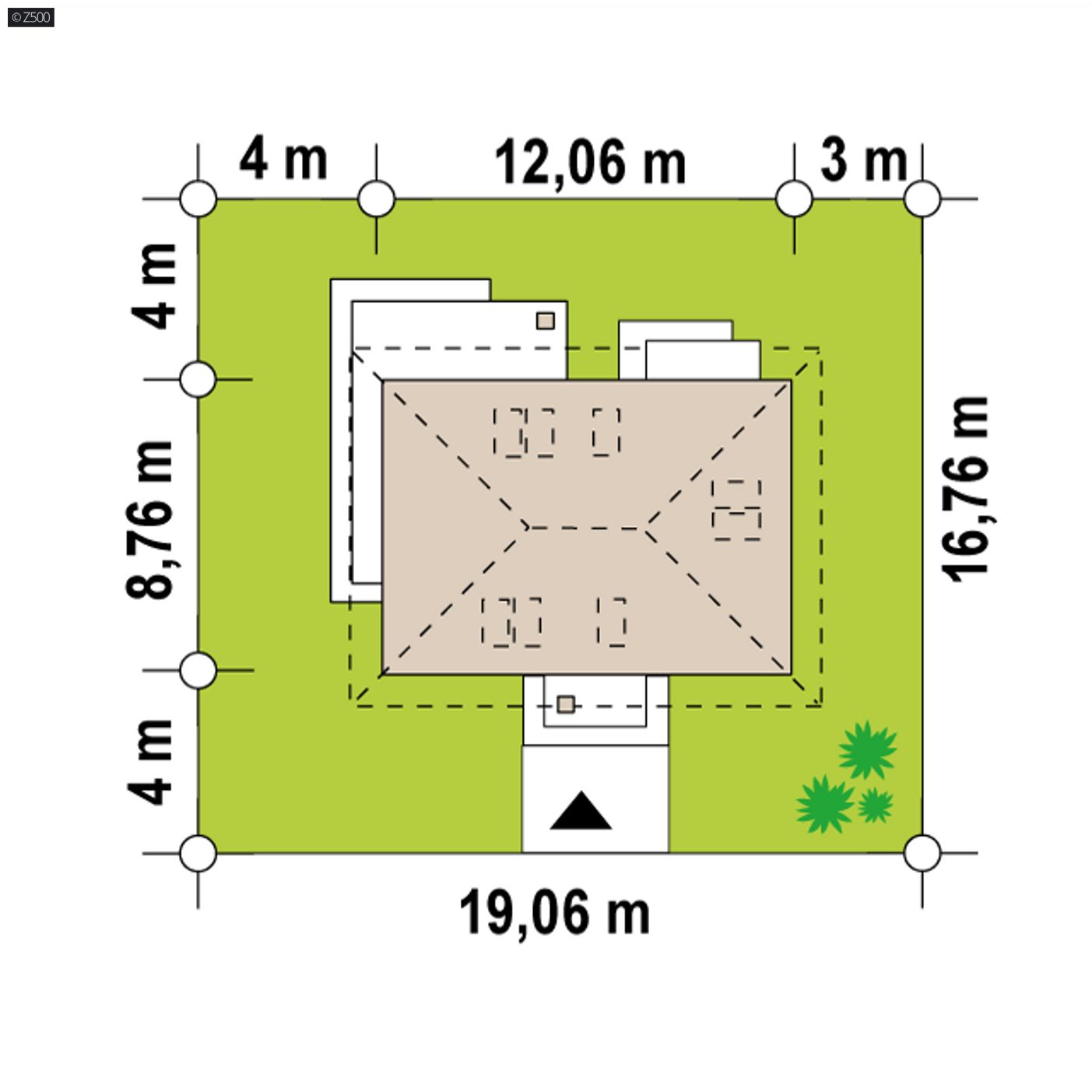

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,27 m
    długość
    16,76 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    12,27 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    97,9 / 157,1 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    106,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    21,5 m²
    Kubatura
    366,72 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,31 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30° / 2°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    153,43 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,15 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    19,27 x 16,76 m

    Minimalne wymiary po adaptacji
    18,27 x 16,76 m
    Minimalne wymiary po adaptacji - są to wymiary jakie można uzyskać na etapie adaptacji po małych zmianach aby projekt pasował na mniejszą działkę.
    (likwidując okno w jadalni i małe okno w salonie)
    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    gęstożebrowy
    Strop (piętro)
    drewniany
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kocioł na gaz, kolektory słoneczne
    Rodzaj wentylacji
    mechaniczna

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z479

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 255 936  170 624

    50%35%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    koncepcja
    koncepcja
    koncepcja
    koncepcja
    lustrzane odbicie

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    zobacz interaktywny model 3D

    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.

    Z479 to projekt domu z poddaszem użytkowym. Prostokątny rzut, przykryty kopertowym dachem urozmaicony został zewnętrznymi detalami dekoracyjnymi oraz zadaszeniami wejścia i tarasu.
    Parter podzielono na dwie niezależne strefy. Po stronie prawej mamy część techniczną: PG i garaż z bezpośrednim wejściem do sieni. Strona lewa to otwarta część dzienna. Według uznania inwestora, istnieje możliwość zamknięcia kuchni, która posiada niewielką spiżarkę. Centralnie, na wprost wejścia umieszczono schody prowadzące na poddasze. WC umieszczono pod wyższym biegiem.

    Poddasze to część prywatna "nocna". Znajdują się tam dwa przestronne pokoje, duża łazienka a także master badroom.

    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem jednostanowiskowym i dachem kopertowym.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Projekt dostępny tylko w Z500.
    Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 725 000 005.
    Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
