    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.

    Z489 odbicie lustrzane

    Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    koncepcja
    koncepcja
    dostępność projektu: 32 dni robocze
    4 780
    koncepcja
    koncepcja
    dostępność projektu: 32 dni robocze
    lustrzane odbicie
    4 780
    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu Z489 - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    możliwość doklejenia garażu
    możliwość połączenia kuchni z salonem
    kominek

    Parter 48,8 / 50,0

    Sień
    5,8 m²
    Hol
    5,0 m²
    WC
    2,3 m²
    Salon
    22,7 m²
    Kuchnia+jadalnia
    13,0 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    przestronna łazienka
    przestrzeń na składowanie
    duże panoramiczne przeszklenia

    Piętro 47,0

    Hol
    4,3 m²
    Pokój
    11,2 m²
    Pokój
    13,3 m²
    Pokój
    11,0 m²
    Łazienka
    7,2 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.

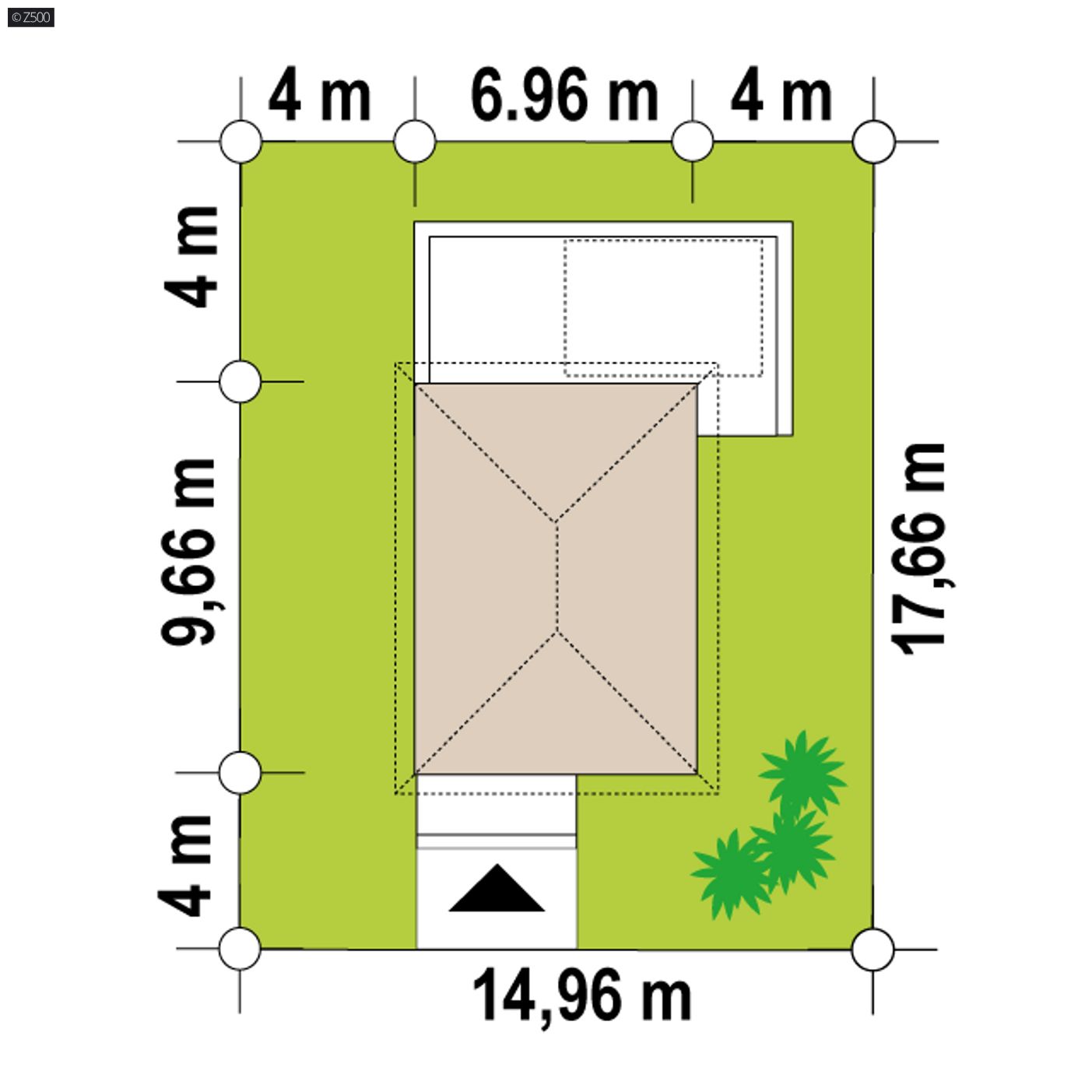

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    14,96 m
    długość
    17,66 m

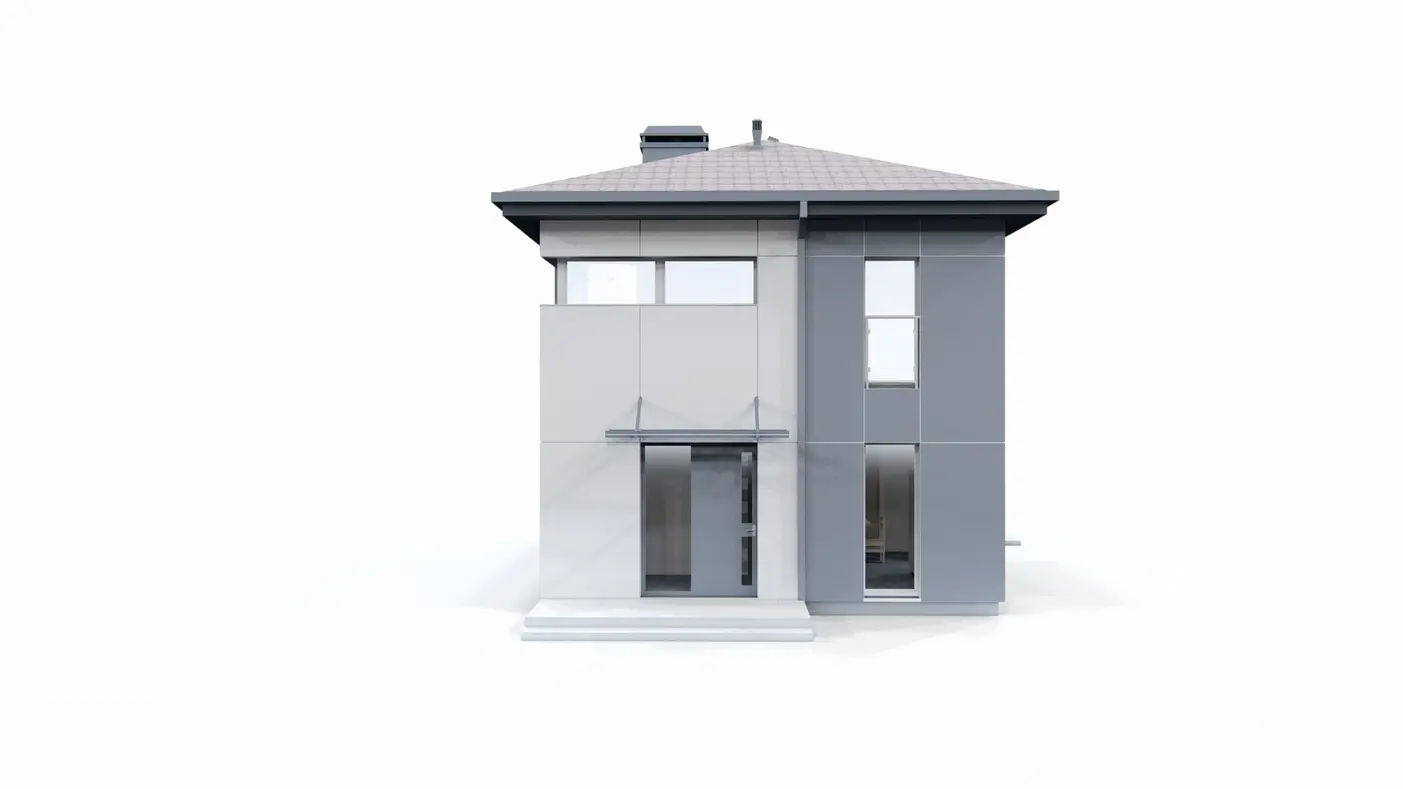

    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    6,96 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    95,7 / 97,0 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    67,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    287,98 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,95 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    22°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    91,5 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    14,96 x 17,66 m

    Minimalne wymiary po adaptacji
    14,96 x 17,66 m
    Minimalne wymiary po adaptacji - są to wymiary jakie można uzyskać na etapie adaptacji po małych zmianach aby projekt pasował na mniejszą działkę.
    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    gęstożebrowy
    Strop (piętro)
    drewniany
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    SD1Dach nieocieplony
    SS2podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z489

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 206 655  137 770

    48%38%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    koncepcja
    koncepcja
    dostępność projektu: 32 dni robocze
    4 780

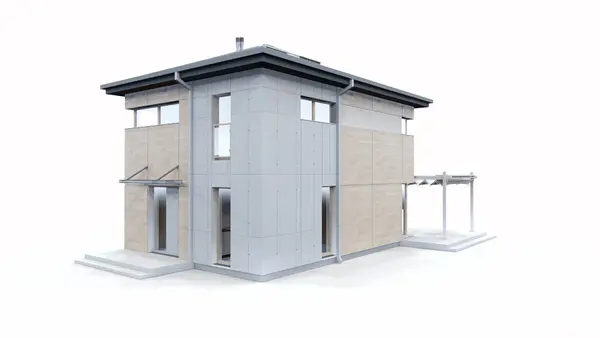

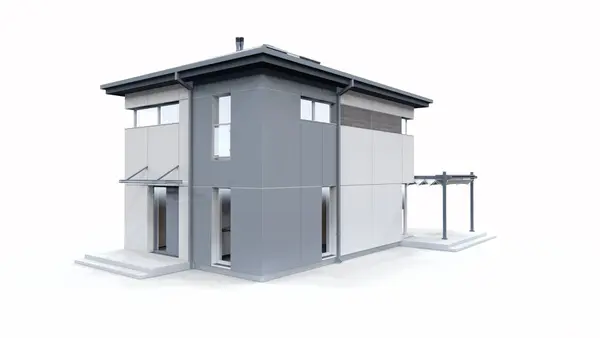

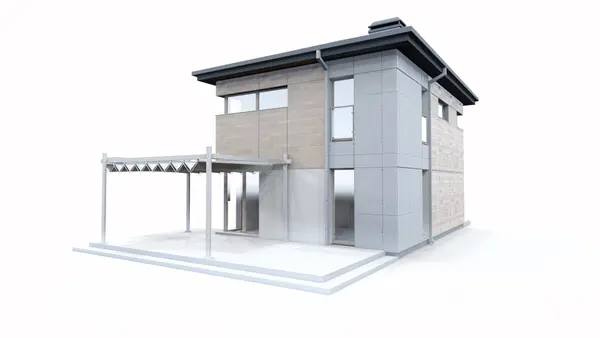

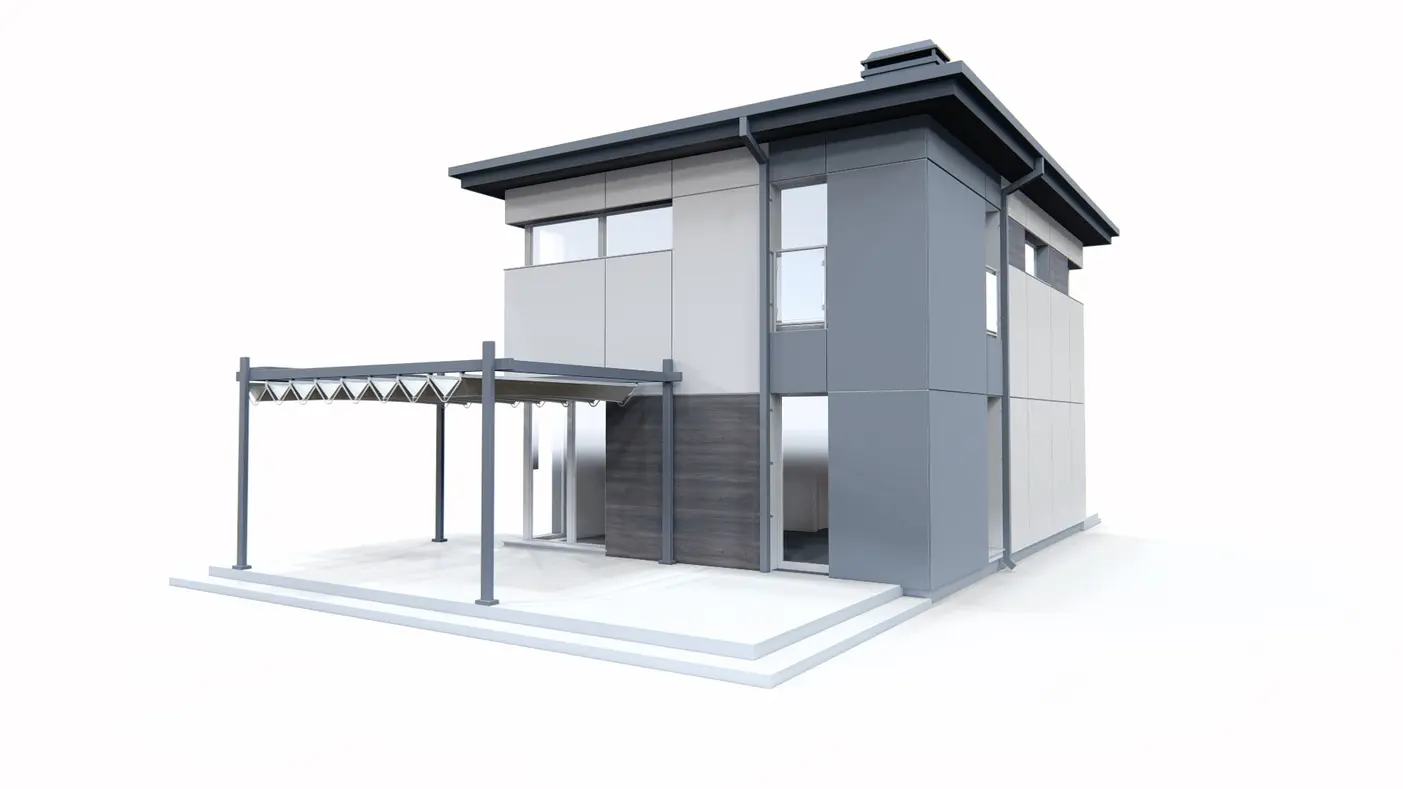

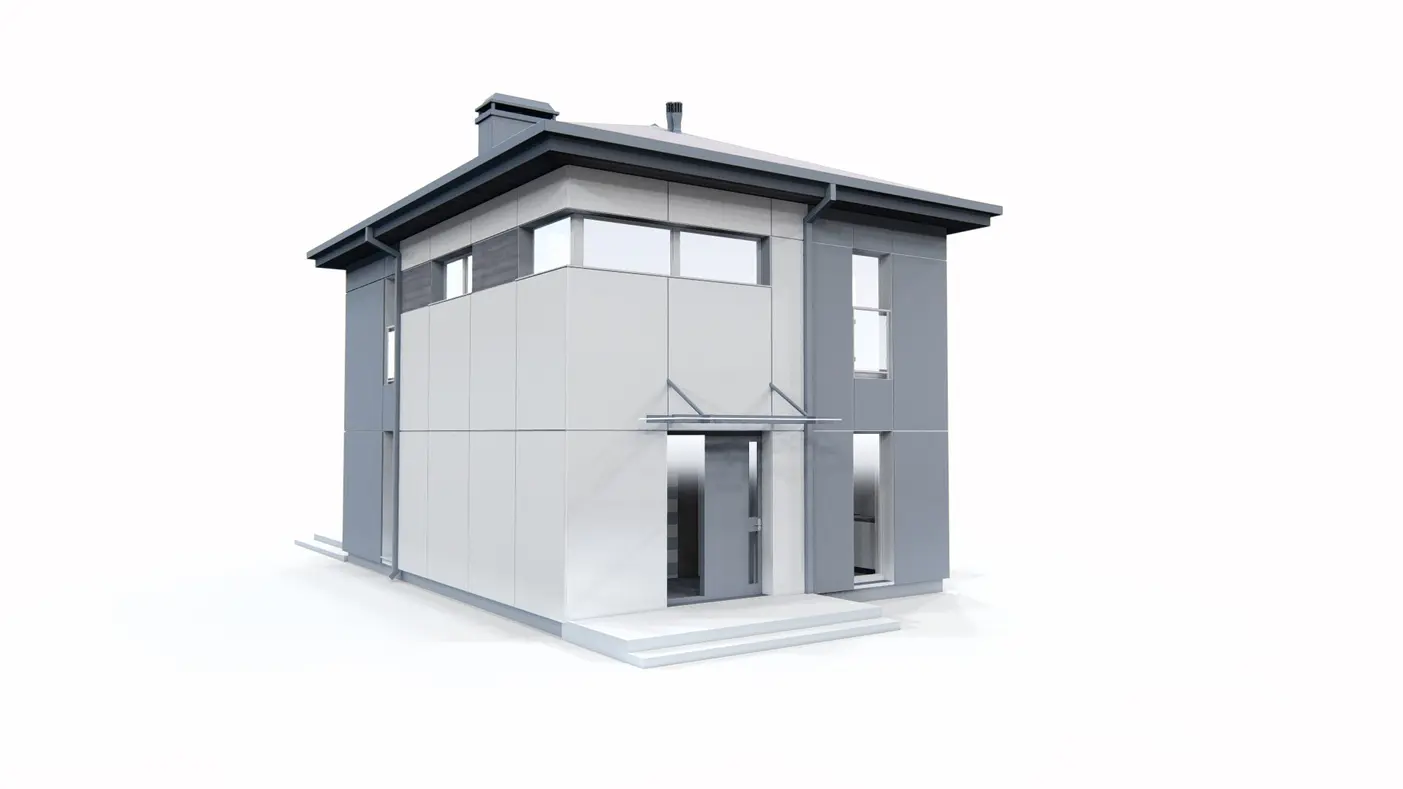

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

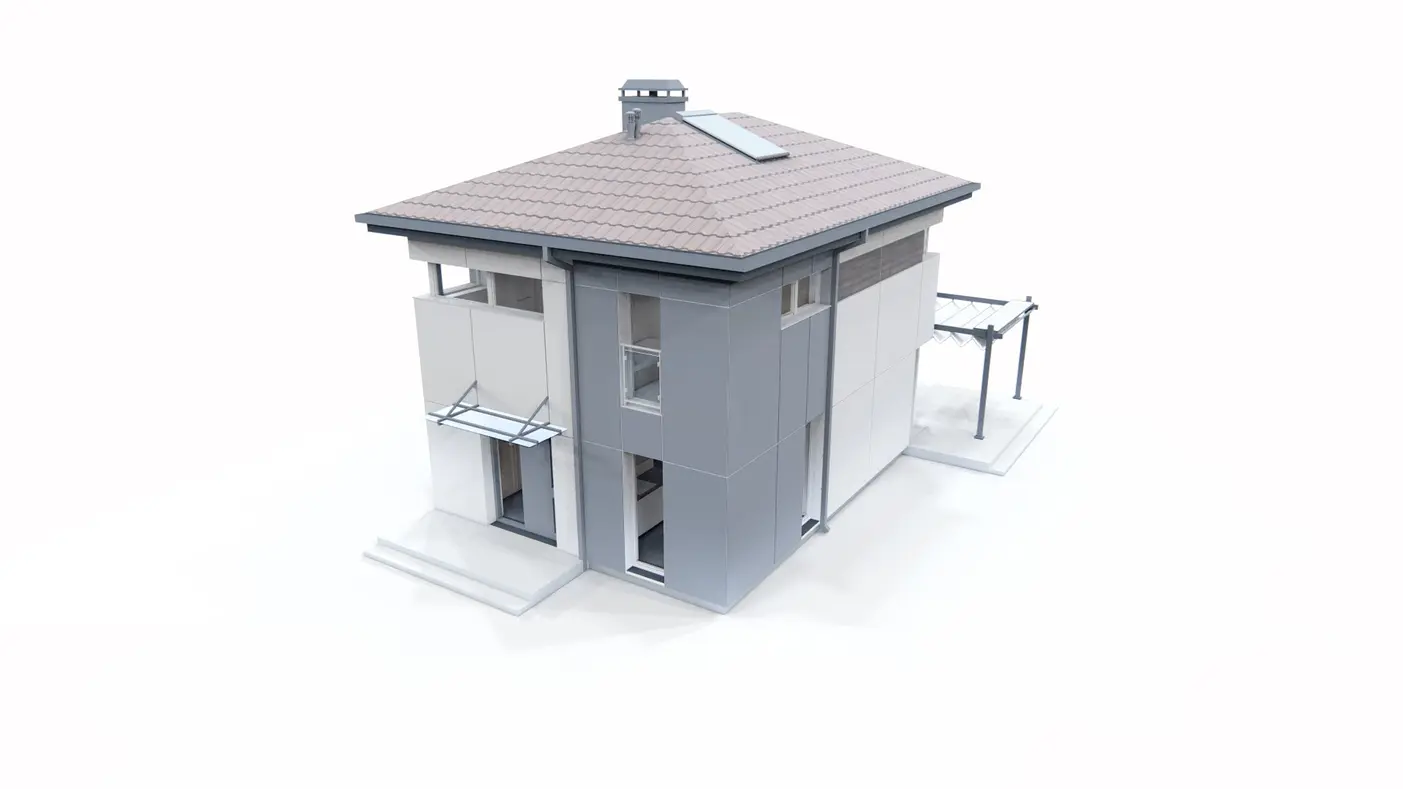

    zobacz interaktywny model 3D

    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Projekt Z489 to prosty dom o minimalistycznej bryle dzięki czemu jest tani w budowie oraz utrzymaniu. Głównym jego atutem jest pełne piętro oraz przytulny kominek który uprzyjemni zimowe wieczoryDom najlepiej sprawdzi się dla rodziny 2+2. W projekcie znajduje się tylko jeden komin co przyczynia się na obniżenie kosztów budowy.
    Niewątpliwą zaletą domu jest możliwość doklejenia garażu z lewej strony oraz doprojektowania bezpośredniego przejścia do sieni. W takiej konfiguracji może być łatwo zbliźniaczony garażami.
    Na parterze znajduje się sień, wydzielona kuchnia z widokiem od strony wejścia (łatwo można otworzyć kuchnię na salon), hol, toaleta gościnna i przestronny salon.
    Na piętrze znajdują się 3 ustawne pokoje, hol oraz łazienka. W holu przewidziana została dodatkowa przestrzeń do składowania na przykład odkurzacza lub innych akcesoriów.
    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.
    Gotowy projekt domu  - Piętrowy dom z 3 pokojami na piętrze. Tani w budowie na wąską działkę.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
