    Gotowy projekt domu Z37 - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.

    Z37 odbicie lustrzane

    Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.
    murowany
    murowany
    dostępność projektu: 32 dni robocze
    3 270
    murowany
    murowany
    dostępność projektu: 32 dni robocze
    lustrzane odbicie
    3 270
    Gotowy projekt domu Z37 - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.
    zadaszony taras
    kuchnia ze spiżarką
    gabinet / pokój dla starszej osoby

    Parter 67,3

    Sień
    2,6 m²
    Hol+schody
    9,6 m²
    Pokój
    10,0 m²
    Salon+jadalnia
    28,5 m²
    Kuchnia
    9,3 m²
    Spiżarka
    1,5 m²
    Łazienka
    5,7 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.
    opcja dodatkowego pokoju
    ustawna łazienka
    opcja zbliźniaczenia

    Poddasze 50,2 / 71,8

    Hol
    7,7 m² / 7,9 m²
    Garderoba
    6,8 m² / 10,1 m²
    Łazienka
    7,4 m² / 10,7 m²
    Pokój
    10,3 m² / 15,6 m²
    Pokój
    10,6 m² / 16,2 m²
    Pokój
    7,5 m² / 11,4 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.

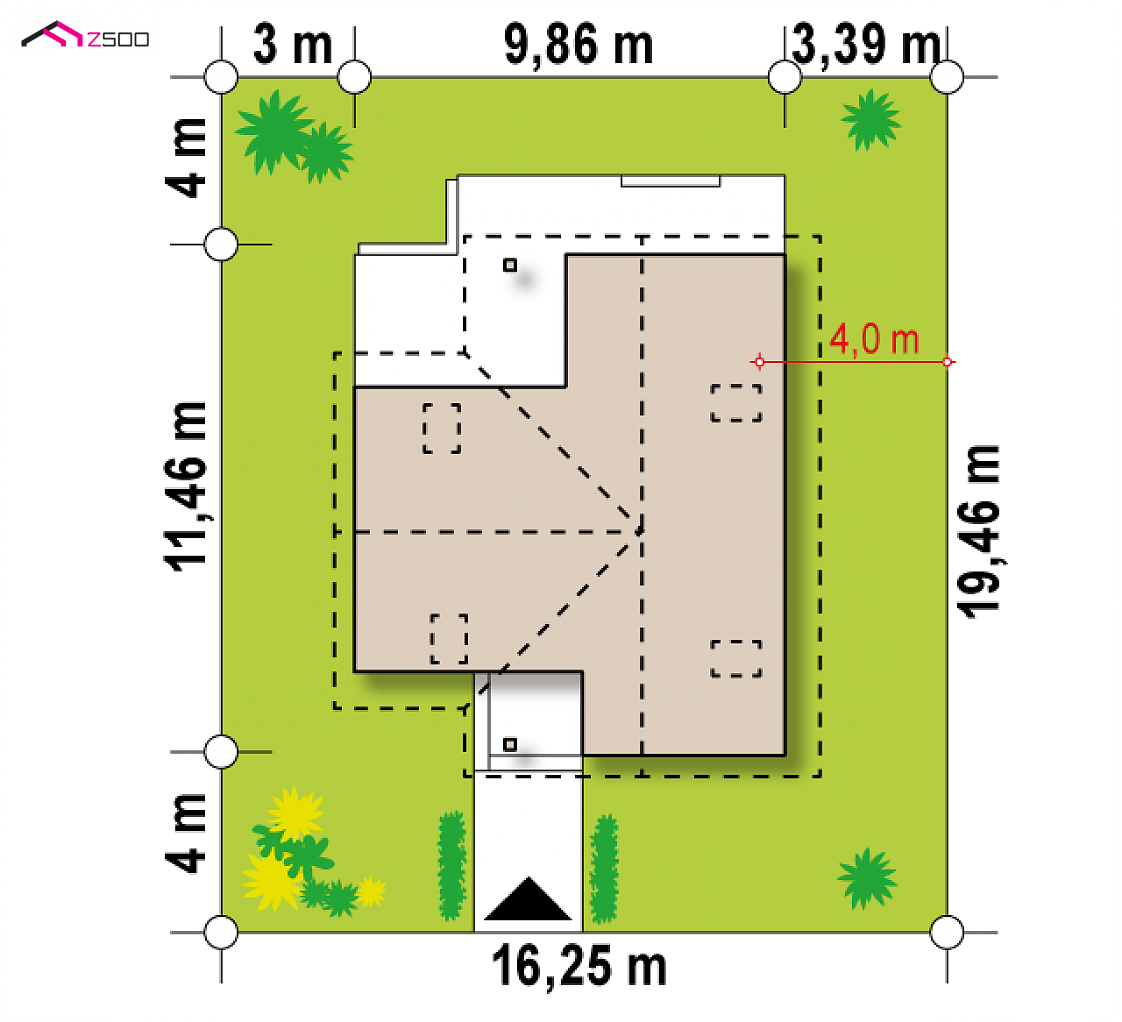

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,25 m
    długość
    19,46 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    9,86 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    117,5 / 139,1 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    96,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    330,92 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,1 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    156,28 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,95 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    16,25 x 19,46 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,25 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    78,47 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z37

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 237 833  158 555

    47%41%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Aktualnie przedstawiony kosztorys nie uwzględnia zmian wynikających z dostosowania budynku do nowych warunków technicznych (dodanie rekuperacji, usunięcie części kominów). W zależności od projektu ostateczny koszt budowy po uwzględnieniu tych elementów może wzrosnąć o ok. 15-40 tys. zł.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 32 dni robocze
    3 270

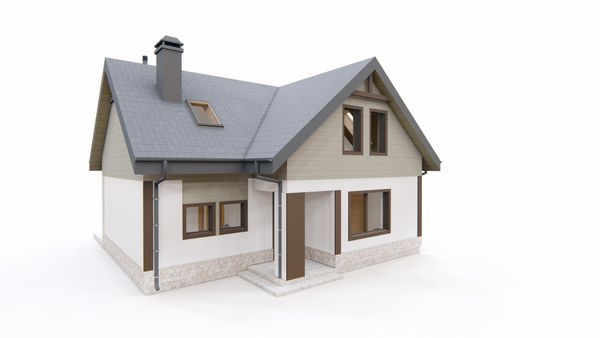

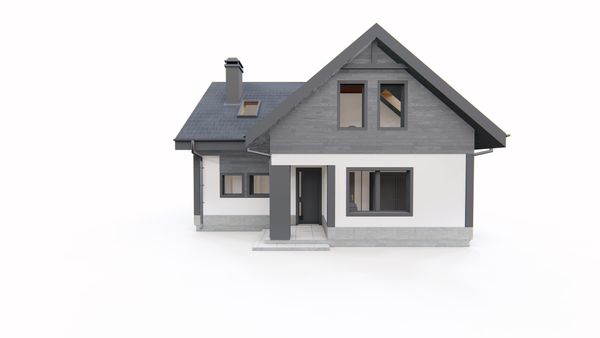

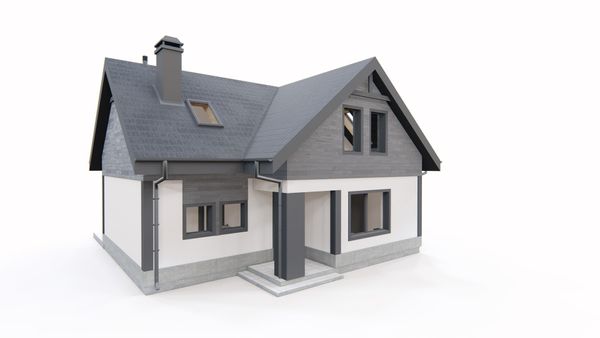

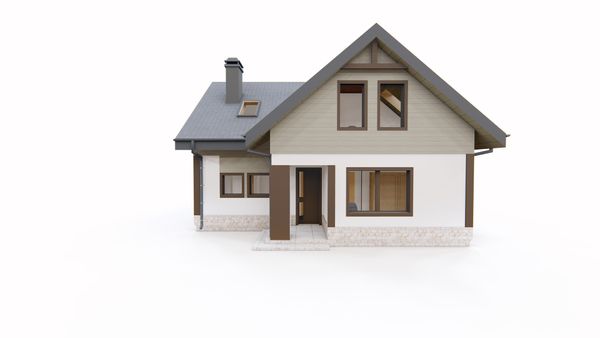

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.
    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.

    Z37 to uroczy projekt, który można usytuować na niewielkiej działce. O jego charakterze decyduje ciekawe wykończenie elewacji okładziną z desek oraz tynkiem w beżowym odcieniu. Razem z dachem pokrytym czerwono-ceglastą dachówką, tworzą spójną, pełną uroku całość.

    Wnętrze podzielone jest klasycznie i wygodnie. Salon sąsiaduje z kuchnią, która w zależności od potrzeb i stylu życia domowników, może być zamknięta lub otwarta. Jadalnia jest na tyle duża, że zmieści się w niej duży stół. Od frontu w „wysuniętym” skrzydle domu, zaprojektowano dodatkowy pokój gościnny lub gabinet, do którego może prowadzić bezpośrednie wejście z sieni. Na parterze znajduje się łazienka z wydzielonym aneksem na piec C.O.

    Sypialnie umieszczono na poddaszu, gdzie znajduje się także niezależna garderoba. Ze względu na prosta konstrukcję powierzchnię na poddaszu można zaaranżować według własnych wymagań np. powiększając pokoje kosztem garderoby.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1069
    • - TWZ-759
    • - SZ5 Z37 CE (DOM OZ2-12)
    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.
    Gotowy projekt domu  - Projekt domu na wąską działkę, z pokojem na parterze i kuchnią od ogrodu.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 32 dni robocze
    3 270

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Dawid i Monika
    Witam p.Katarzyno W. Jeszcze nie rozpocząłem ale na wiosnę pierwsza szpadel koło Puław.
    Ile Pani wychodzi kosztorys? Ja założyłem 280tyś do zamieszkania:-) ???

    Dawid i Monika
    Witam. Czy konstrukcja dachu przewidziana jest na dachówkę. I czy szerokość działki 15,85 jest ok. czy projekt wymaga jakiś zmian.Ścianki na górze z kartogipsu czy mogą być z 12cm np.H+H
    Pozdrawiam

    Do Dawid i Monika : Witam, konstrukcja dachu jest zaprojektowana tak, aby można było kryć go dachówką. Niestety w szerokości działki jest błąd, powinno być 16,85, ponieważ na jednej elewacji bocznej mamy okna dachowe co zmusza nas do odsunięcia się od granicy o 4 m zamiast 3 m.
    Oczywiście ścianki można zmienić według własnego uznania.

    Paw
    DoObsługa klienta: Szkoda :( Myślałem, że znalazłem dom z dodatkowym pokojem na dole i garażem, spełniający moje WZ, tj. do 95 m2 zabudowy.

    Dawid i Monika
    Witam serdecznie
    Jesteśmy już z żoną na ostatnim schodku aby kupić państwa projekt. Mamy kilka pomysłów na zmiany i w tym tygodniu prześlę do adaptacji nasze pomysły gdyż chcemy wykożystać spiżarnię i część łazienki na większą kotłownie z wejściem przez lewą ścianę boczną. Ale aby to wszysko się ziściło muszę wiedzieć czy jeżeli nasza działka ma 15,80m to możemy bez żadnych specjalnych zezwoleń i oświadczeń przybliżyć się ścianą prawą boczną 1,5 m od granicy z siąsiadem?
    Bardzo dziękuję za ewentualną odpowiedź.

    Joanna
    Witam,

    Już wybrałam ten projekt, jednak zastanawiam się nad aranżacją wnętrza. Czy ktoś mógłby udostępnić jakieś zdjęcia salonu oraz kuchni? Bardzo będę wdzięczna.
    Pozdrawiam

    łukasz
    witam chciałbym sie dowiedzieć czy istnieje możliwość zmniejszenia wymiarów domu o 1 metr z długości i z szerokości proszę o odpowiedź

    Jarosław
    Witam. Chciałbym się dowiedzieć, czy istnieje możliwość zaadoptowania tego domu na potrzeby budynku typu bliźniak? Oznaczałoby to, że ściana przy której znajduje się kuchnia, spiżarka i pokój gospodarczy znajdowałoby się w granicy? Prosiłbym o odpowiedź na maila wraz z przybliżoną wartością adaptacji takiego projektu.

    Obsługa klienta
    Do Jarosław : Oczywiście można zbliźniaczyć ten projekt.
    Adaptację można wykonać u dowolnego architekta lub w Studio Adaptacji.
    Więcej informacji i szczegółową wycenę otrzyma Pan bezpośrednio w Studio Adaptacji:
    http://www.z500.pl/studioadaptacji.html
    info@studioadaptacji.pl
    (+48) 722 000 500
