    Gotowy projekt domu Z241 _HD ZERO - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny

    Z241 _HD ZERO odbicie lustrzane

    HYBRYDOWY DOM ZEROENERGETYCZNY dom zeroenergetyczny
    koncepcja
    koncepcja
    koncepcja
    koncepcja
    lustrzane odbicie
    Gotowy projekt domu Z241 _HD ZERO - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    Gotowy projekt domu Z241 _HD ZERO - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    przestronny salon z kuchnią i jadalnią
    komfortowa sypialnia
    komfortowa sypialnia
    komfortowa sypialnia
    duża łazienka
    wyjście na taras

    Parter 92,8

    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny

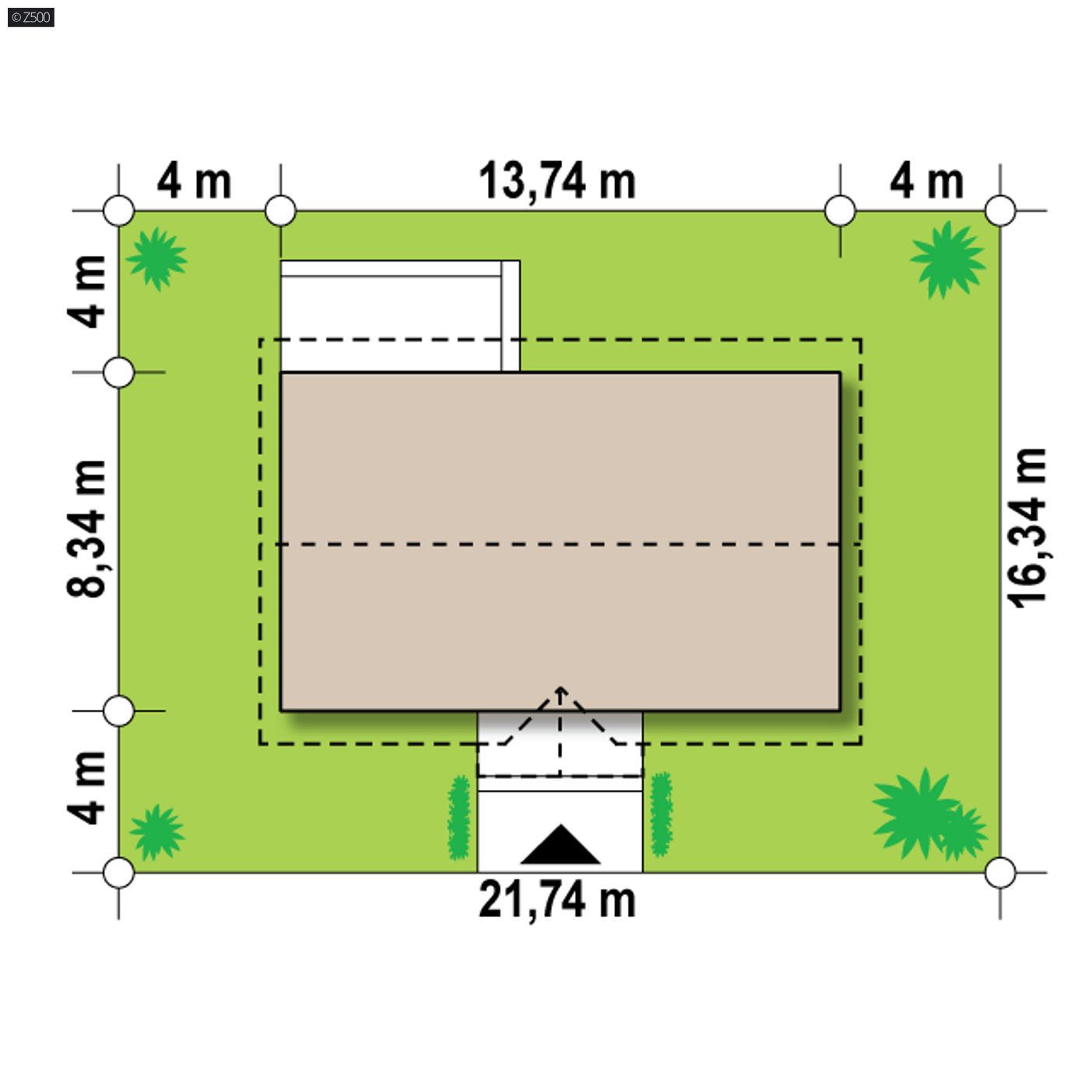

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,74 m
    długość
    16,37 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    13,74 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    92,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    114,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    Kubatura
    245,9 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,44 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    171,21 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,69 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,74 x 16,37 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    88,2 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    74,5 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z241 _HD ZERO

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty wkrótce wkrótce

    50%32%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    gotowy projekt domu Z241 _HD ZERO – aranżacja wnętrz, HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    koncepcja
    koncepcja
    Gotowy projekt domu  - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    Gotowy projekt domu  - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny

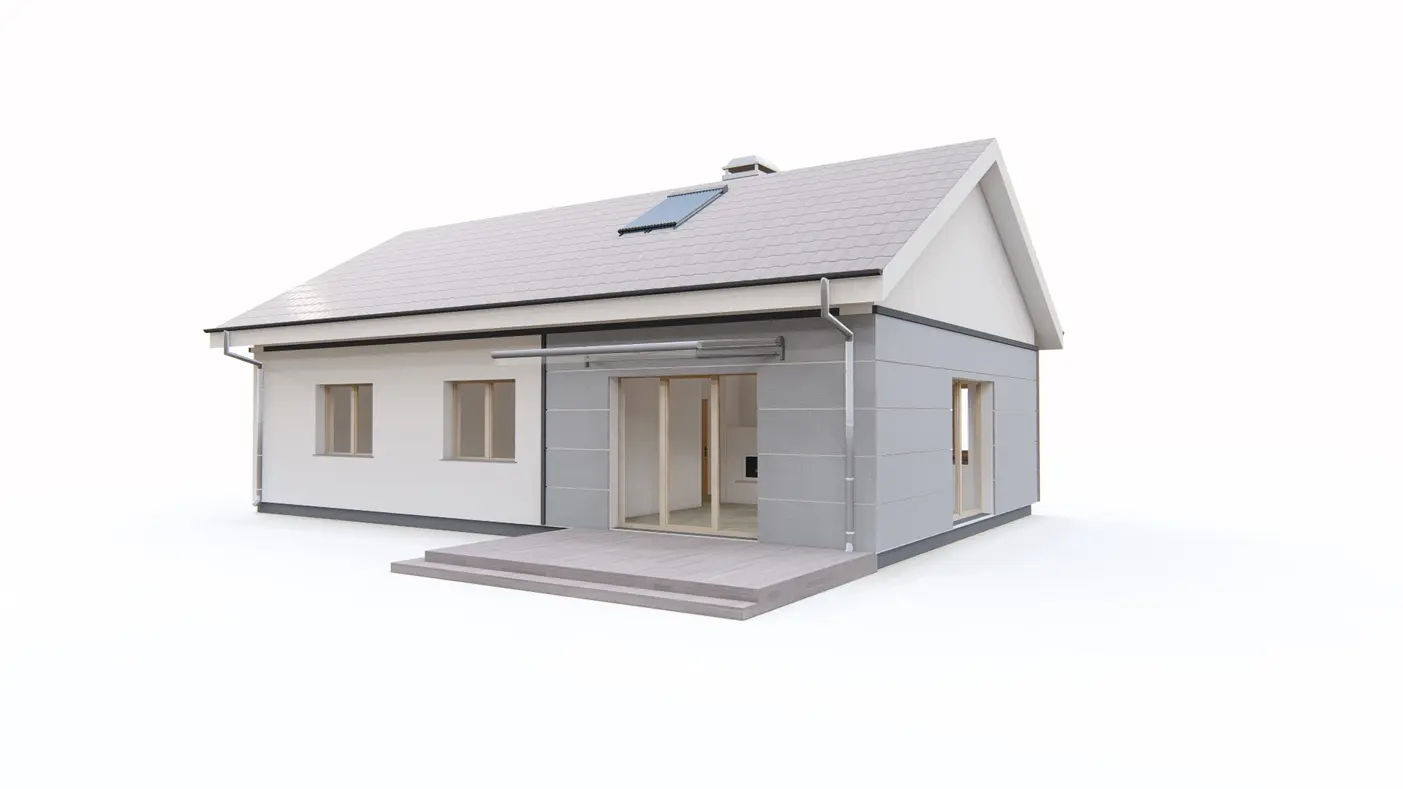

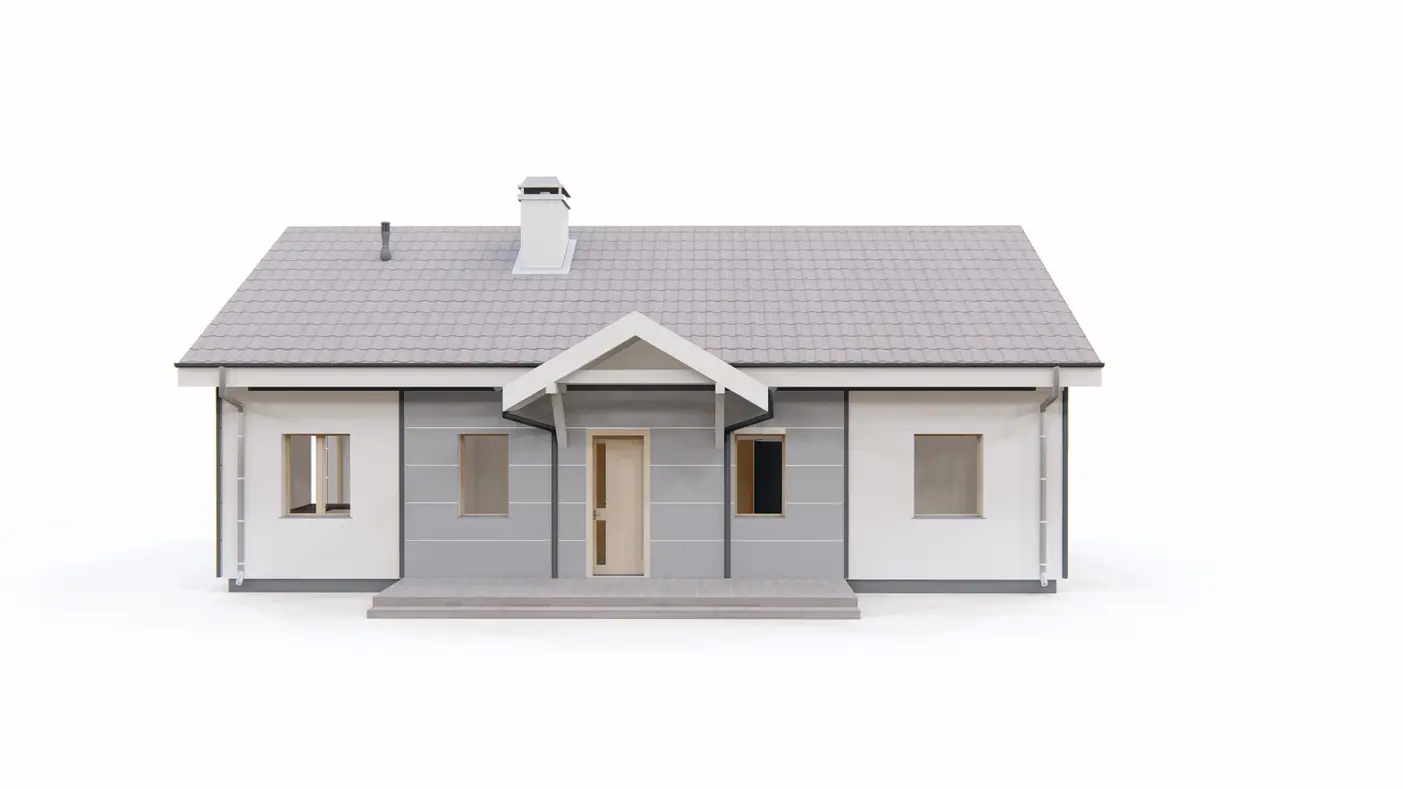

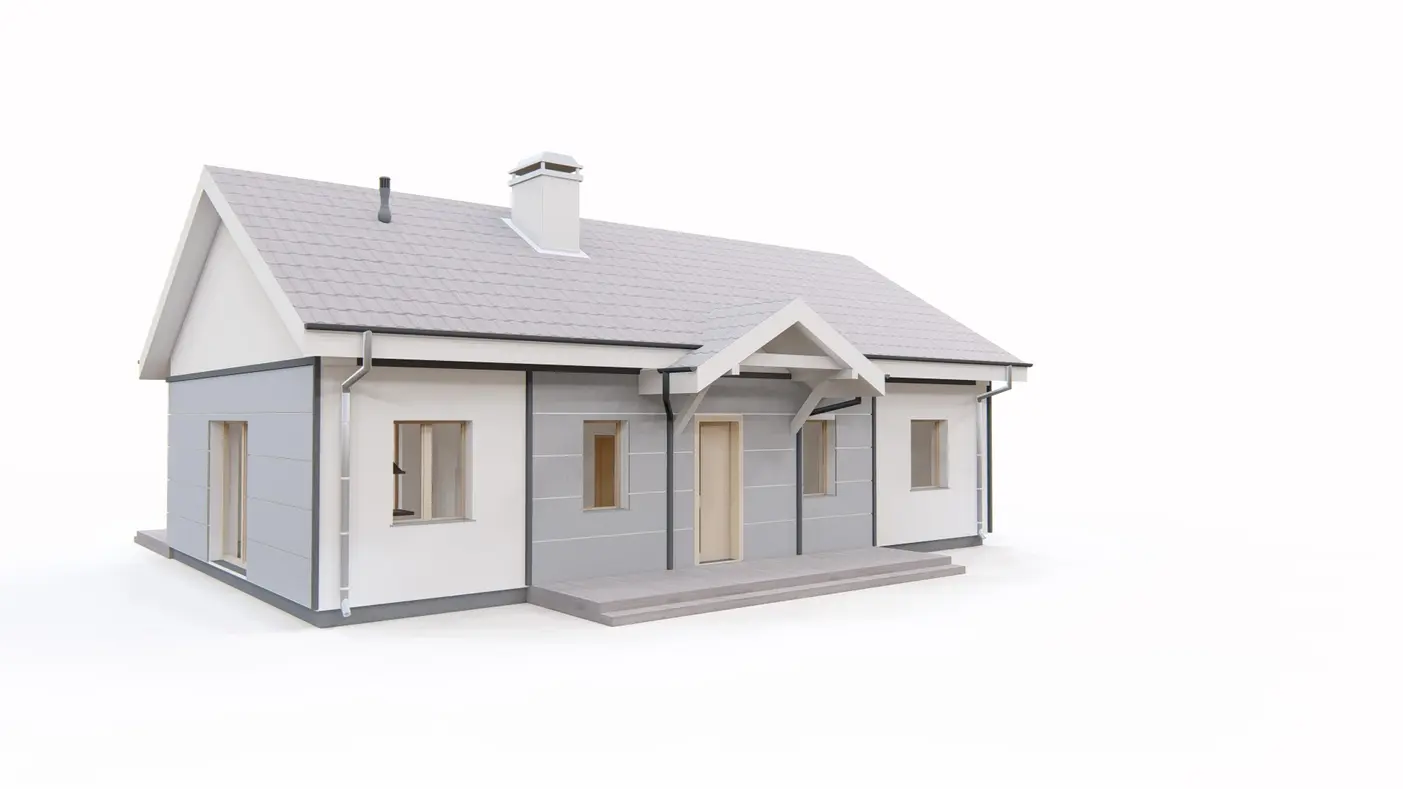

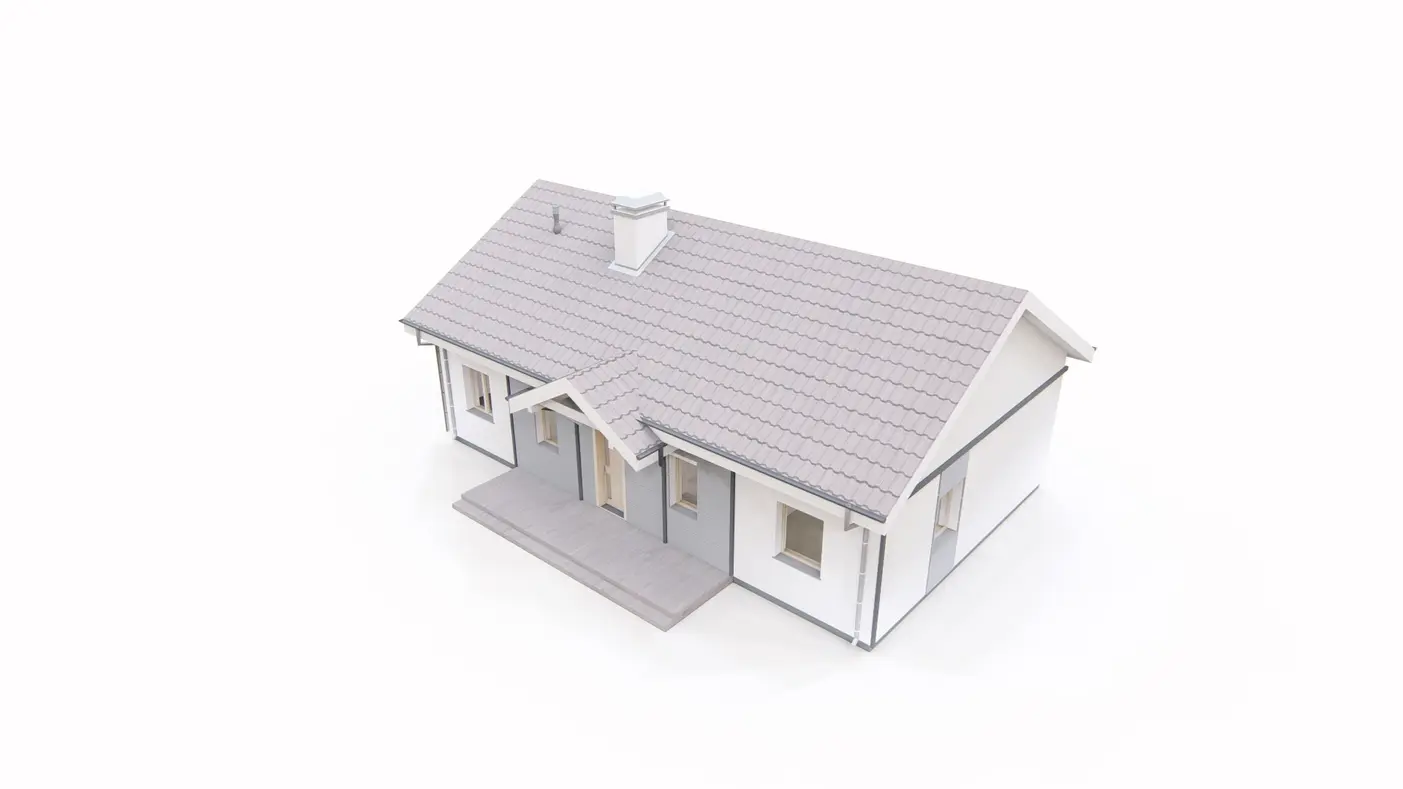

    Z241 to projekt domu parterowego z dachem dwuspadowym. Prost bryła oraz ciekawe połączenie różnych materiałów na elewacji nadaje mu niepowtarzalny wygląd.

    Do sieni wchodzimy przez zadaszone wejście. Dalej znajduje się niewielki korytarzyk skąd mamy dostęp do holu głównego, wc i pomieszczenia gospodarczego, do którego dostęp jest również z kuchni. Kuchnia połączona została jednoprzestrzennie z jadalnią i salonem. Dzięki dużym przeszkleniom pomieszczenie to jest dobrze doświetlone. W części prywatnej domu zlokalizowano trzy duże sypialnie, każda z miejscem na szafę, oraz łazienkę, która pomieści zarówno wannę jak i prysznic.

    Z241 spodoba się wszystkim tym, którzy szukają niewielkiego, funkcjonalnego domu parterowego. Pomimo swych niewielkich rozmiarów dom zaspokoi wszystkie niezbędne potrzeby.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1345
    • - TUI-488
    • - SZ5 Z241 CE (DOM OZ6-50)
    Gotowy projekt domu  - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny
    Gotowy projekt domu  - HYBRYDOWY DOM ZEROENERGETYCZNY  dom zeroenergetyczny

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
