    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

    Z496 odbicie lustrzane

    Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 720
    3 162
    Oszczędzasz 558
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 720
    3 162
    Oszczędzasz 558

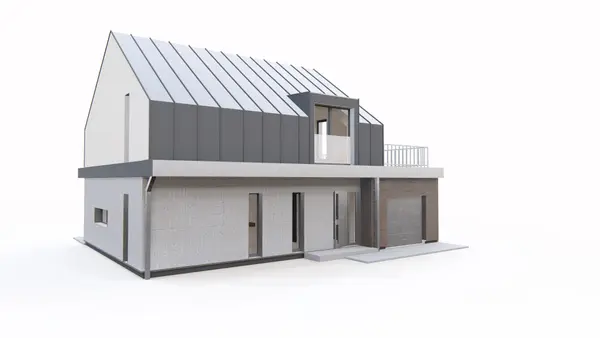

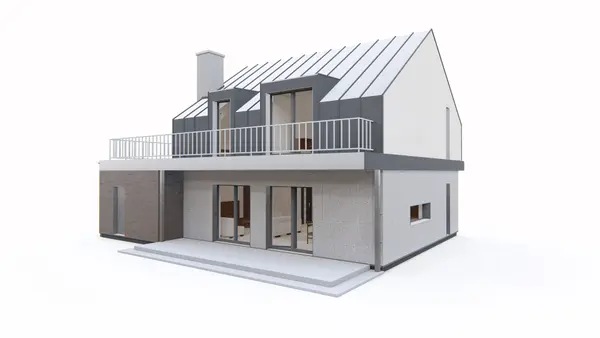

    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu Z496 - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    przestronny salon z kuchnią i jadalnią
    wyjście na taras
    wyjście na taras
    duże pom. gospodarcze

    Parter 57,7 / 88,0

    Sień
    4,9 m²
    Hol
    3,2 m²
    WC
    3,3 m²
    Spiżarka
    3,5 m²
    Kuchnia
    9,8 m²
    Salon+jadalnia
    32,9 m²
    Pomieszczenie gospodarcze
    9,6 m²
    Garaż
    20,7 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    komfortowa sypialnia
    sypialnia z prywatną łazienką
    komfortowa sypialnia
    duża łazienka

    Poddasze 59,8 / 65,3

    Hol+schody
    11,1 m²
    Pokój
    12,6 m² / 13,4 m²
    Pokój
    13,6 m² / 15,2 m²
    Pokój
    13,5 m² / 14,1 m²
    Łazienka
    4,3 m² / 5,4 m²
    Łazienka
    4,7 m² / 6,0 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.

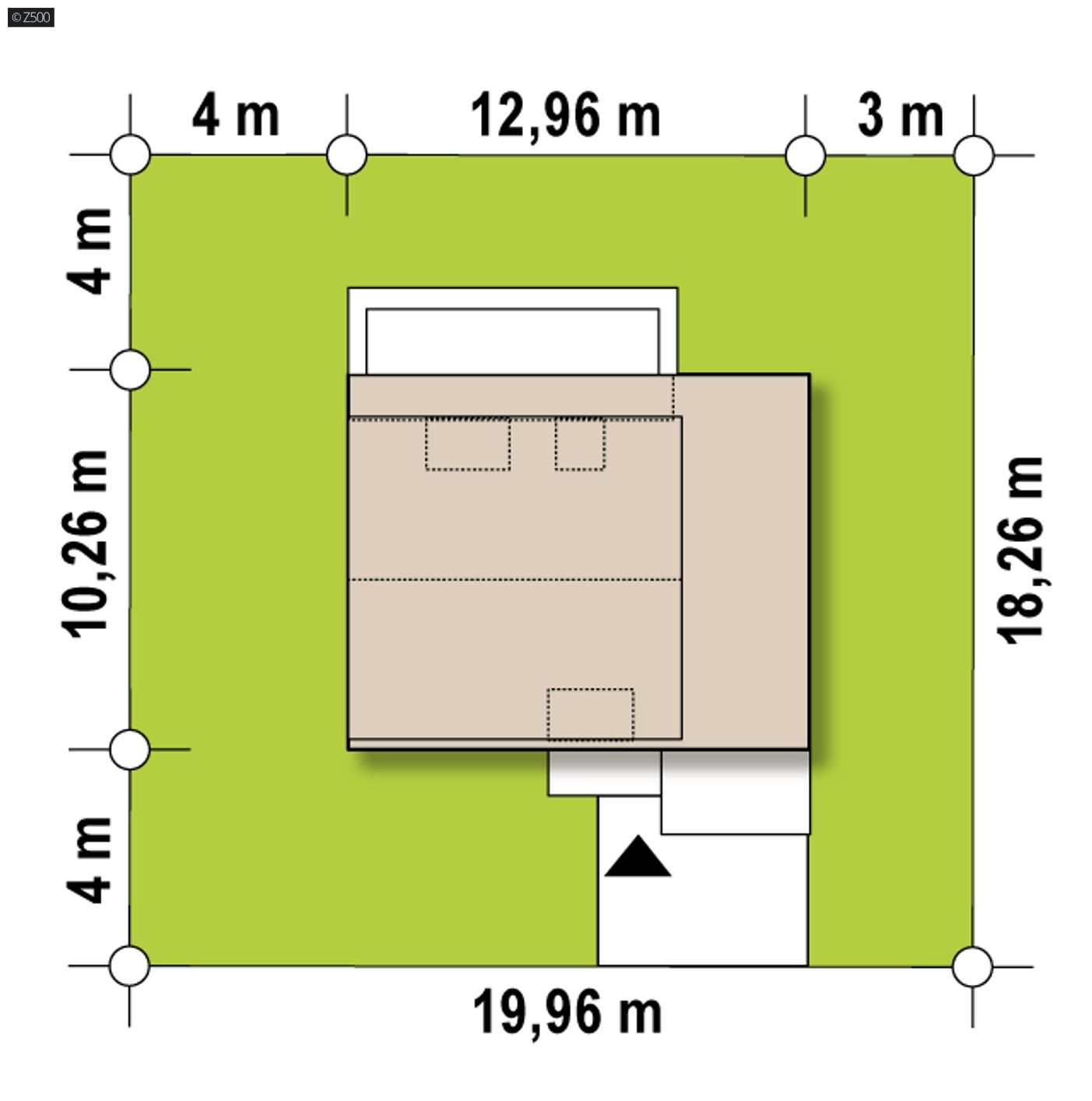

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,96 m
    długość
    18,26 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    12,96 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    117,5 / 153,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    117,3 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    20,7 m²
    Kubatura
    422,66 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,38 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35° / 3°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    103,35 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,52 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    19,96 x 18,26 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, pompa ciepła CWU, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    66,05 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    40,95 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW1Ściana działowa
    MW2Ściana działowa
    SD2Dach ocieplany (spadzisty)≤ 0,15
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z496

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 306 731  204 488

    55%32%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 720
    3 162
    Oszczędzasz 558

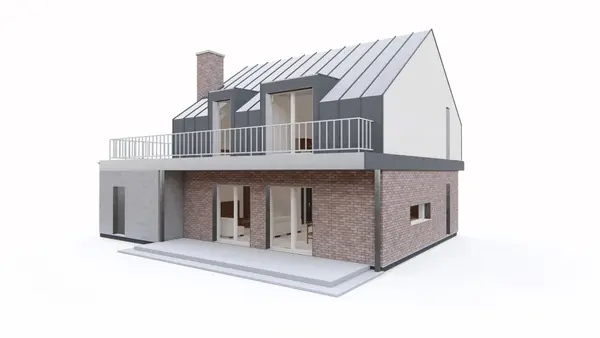

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.

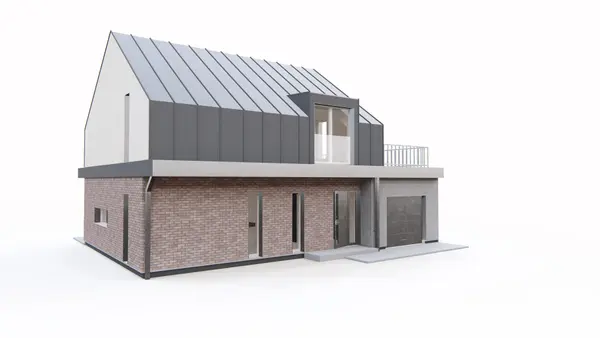

    Z496 to niewielki dom parterowy z dachem dwuspadowym i garażem jednostanowiskowym.

    Popularna wersja domu z dachem dwuspadowym bez okapów została wzbogacona o nowoczesne lukarny, dzięki którym pomieszczenia posiadają lepsze doświetlenie i wyjście na taras na piętrze.

    Pokrycie blachą dachu oraz ścian poddasza pozwoliło na pozorne obniżenie poziomu okapu do m ponad teren, zachowując wygodną wysokość poddasza! Zestawienie blachy z czerwoną cegłą dodało industrialnego charakteru.

    Parter budynku to część dzienna domowników, czyli przestronny salon z aneksem kuchennym i miejscem na rodzinny stół oraz pomieszczenia pomocnicze – duża spiżarka i WC z miejscem na pralkę. Pomieszczenie gospodarcze jest dostępne z garażu oraz bezpośrednio z ogrodu, dzięki czemu będzie również funkcjonalnym schowkiem na rowery lub meble ogrodowe. Nowoczesne, jednobiegowe schody prowadzą do części nocnej, czyli 3 sypialni i łazienek.

    Z496 to idealna propozycja domu dla rodziny 2+2.

    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, garażem oraz dużym tarasem na piętrze.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
