Z432
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.

Z432

136 + 20
Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
murowany
koncepcja
Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
Gotowy projekt domu  - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
przestronny salon z kuchnią i jadalnią
wyjście na taras
kuchnia ze spiżarką
duże pom. gospodarcze

Parter 54,7 / 85,8

Sień
3,7 m²
Hol
10,8 m² / 15,1 m²
Garaż
20,0 m²
Pomieszczenie gospodarcze
6,8 m²
WC
1,5 m²
Salon+jadalnia
27,2 m²
Kuchnia
9,7 m²
Spiżarka
1,9 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
komfortowa sypialnia
komfortowa sypialnia
komfortowa sypialnia
duża łazienka
sypialnia z garderobą i łazienką
komfortowa łazienka

Poddasze 81,3 / 94,7

Hol
10,1 m²
Pokój+garderoba
14,7 m² / 17,2 m²
Pokój
13,3 m² / 16,0 m²
Pokój
12,1 m² / 14,0 m²
Pokój
13,0 m² / 16,2 m²
Łazienka
10,3 m²
Pralnia
2,4 m² / 4,6 m²
Łazienka
5,5 m² / 6,2 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,07 m
długość
19,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,67 m

Pliki do pobrania:

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
136,1 / 180,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
130,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
20,0 m²
Kubatura
490,05 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,97 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
196,08 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,3 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,07 x 19,16 m


Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Strop (piętro)
drewniany
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, kable elektryczne
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z432

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

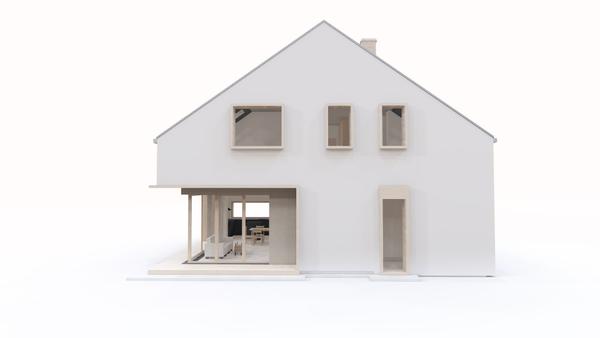

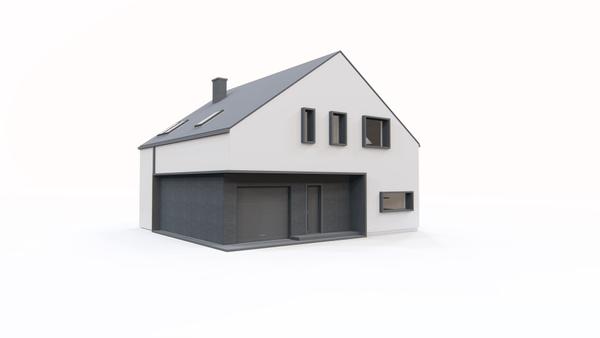

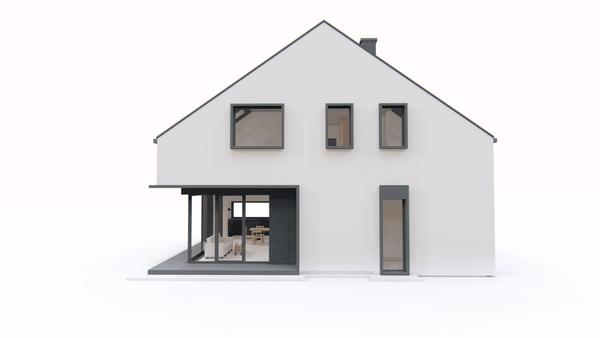

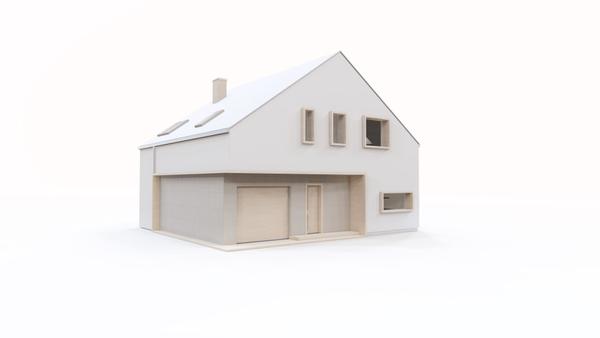

Z432 jest propozycją domu współczesnego z jasną kolorystyką oraz ciemnymi materiałami elewacyjnymi jak i obudową okien. Jest to klasyczny budynek z poddaszem użytkowym i dachem dwuspadowym bez okapów. Wcięcia na parterze, zarówno od frontu jak i ogrodu stanowią naturalne zadaszenia wejścia oraz tarasu.
Na parterze architekt umieścił otwartą część dzienną z dużymi przeszkleniami. Z salonu wyjdziemy na zadaszony taras, gdzie w ciepłe dni możemy podejmować gości.
Sporym atutem jest taras narożny.  Ze względu na nasłonecznienie, w takim układzie, zawsze znajdziemy słoneczne miejsce

 Część techniczna: garaż, przestronne pomieszczenie gospodarcze oraz WC znajdziemy w lewej części budynku. Dodatkowym atutem będzie niewielka spiżarka dostępna ze strony kuchni.

Poddasze domu to prywatne miejsce gospodarzy. Znajdziemy tu dużą łazienkę i 4 przestronne sypialnie z czego główna posiada własną garderobę oraz łazienkę. Jeden z pokoi może pełnić funkcje pokoju gościnnego lub miejsca pracy.

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
