    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.

    Z432 odbicie lustrzane

    Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    koncepcja
    koncepcja
    dostępność projektu: 21 dni roboczych
    6 340 zł
    koncepcja
    koncepcja
    dostępność projektu: 21 dni roboczych
    lustrzane odbicie
    6 340 zł
    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu Z432 - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    przestronny salon z kuchnią i jadalnią
    wyjście na taras
    kuchnia ze spiżarką
    duże pom. gospodarcze

    Parter 54,7 / 85,8 m²

    Sień
    3,7 m²
    Hol
    10,8 m²
    Garaż
    20,0 m²
    Pomieszczenie gospodarcze
    6,8 m²
    WC
    1,5 m²
    Salon+jadalnia
    27,2 m²
    Kuchnia
    9,7 m²
    Spiżarka
    1,9 m²
    Wyczyść
    pomiary    sprawdź
    powierzchnię    sprawdź
    odległość    odbicie
    lustrzane    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    komfortowa sypialnia
    komfortowa sypialnia
    komfortowa sypialnia
    duża łazienka
    sypialnia z garderobą i łazienką
    komfortowa łazienka

    Poddasze 81,3 / 94,7 m²

    Hol
    10,1 m²
    Pokój+garderoba
    14,7 m²
    Pokój
    13,3 m²
    Pokój
    12,1 m²
    Pokój
    13,0 m²
    Łazienka
    10,3 m²
    Pralnia
    2,4 m²
    Łazienka
    5,5 m²
    Wyczyść
    pomiary    sprawdź
    powierzchnię    sprawdź
    odległość    odbicie
    lustrzane    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.

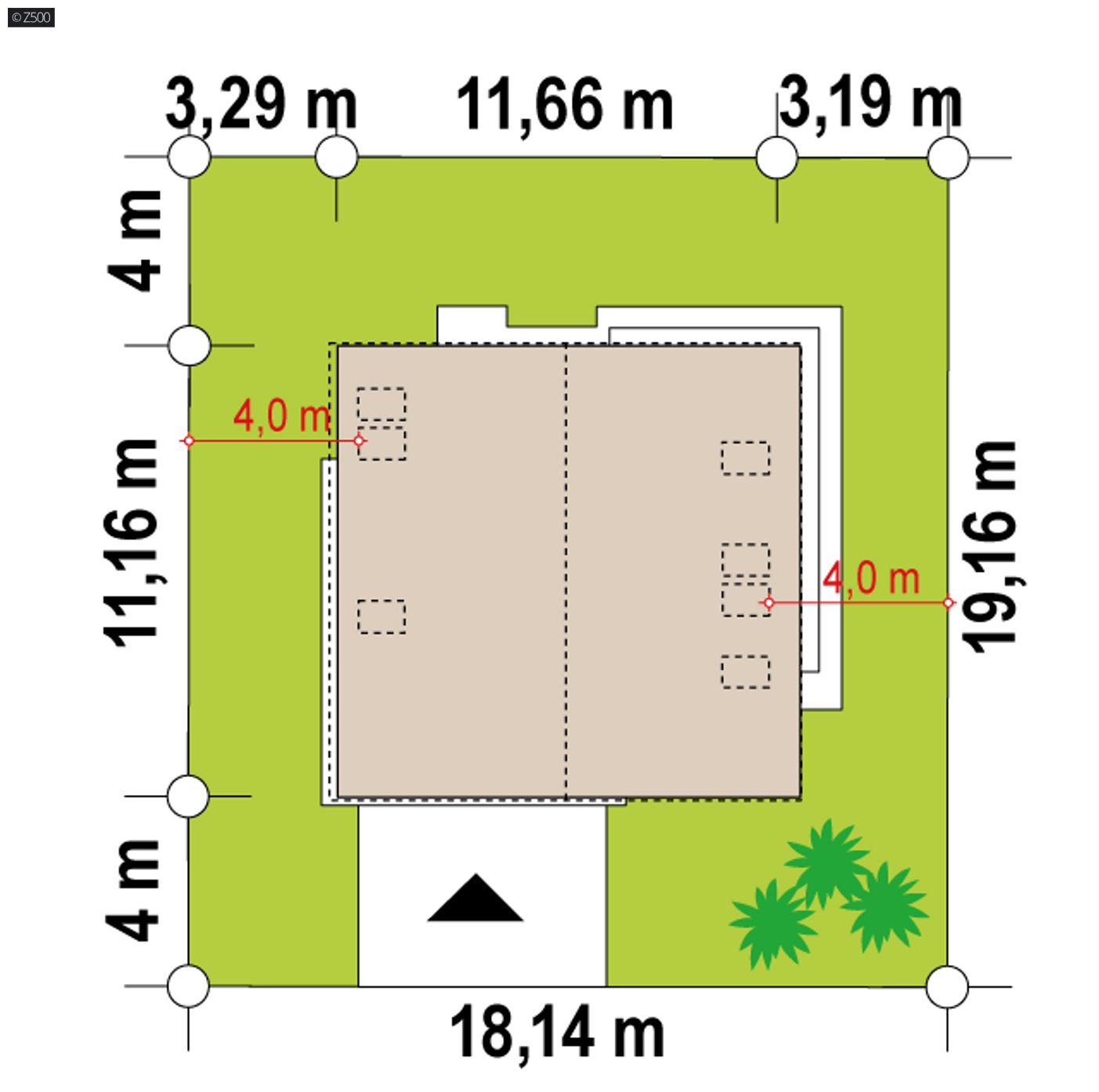

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    18,07 m
    długość
    19,16 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    11,67 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    136,1 / 180,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    130,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    20,0 m²
    Kubatura
    490,05 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,97 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35° / 2°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    196,08 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,3 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    18,07 x 19,16 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Strop (piętro)
    drewniany
    Dach
    papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, pompa ciepła CWU, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z432

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 279 683 zł 186 455 zł

    49%33%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    koncepcja
    koncepcja
    dostępność projektu: 21 dni roboczych
    6 340 zł

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    zobacz interaktywny model 3D

    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Z432 jest propozycją domu współczesnego z jasną kolorystyką oraz ciemnymi materiałami elewacyjnymi jak i obudową okien. Jest to klasyczny budynek z poddaszem użytkowym i dachem dwuspadowym bez okapów. Wcięcia na parterze, zarówno od frontu jak i ogrodu stanowią naturalne zadaszenia wejścia oraz tarasu.
    Na parterze architekt umieścił otwartą część dzienną z dużymi przeszkleniami. Z salonu wyjdziemy na zadaszony taras, gdzie w ciepłe dni możemy podejmować gości.
    Sporym atutem jest taras narożny.  Ze względu na nasłonecznienie, w takim układzie, zawsze znajdziemy słoneczne miejsce

     Część techniczna: garaż, przestronne pomieszczenie gospodarcze oraz WC znajdziemy w lewej części budynku. Dodatkowym atutem będzie niewielka spiżarka dostępna ze strony kuchni.

    Poddasze domu to prywatne miejsce gospodarzy. Znajdziemy tu dużą łazienkę i 4 przestronne sypialnie z czego główna posiada własną garderobę oraz łazienkę. Jeden z pokoi może pełnić funkcje pokoju gościnnego lub miejsca pracy.

    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.
    Gotowy projekt domu - Dom z poddaszem użytkowym, dachem 2-spadowym oraz garażem jednostanowiskowym.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
