Z431
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

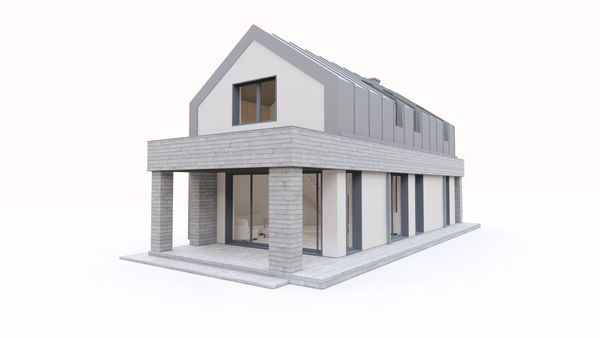

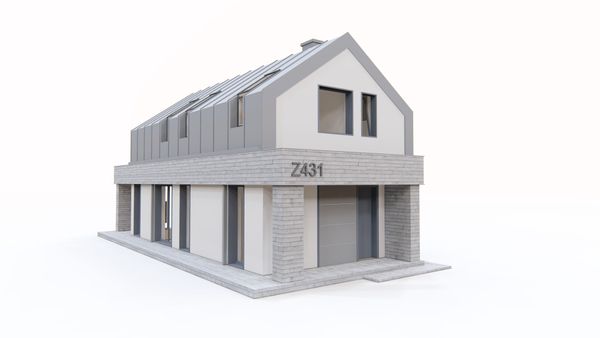

Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.

Z431 odbicie lustrzane
Współczesny dom na wąską działkę z wysoką ścianką kolankową.

murowany
murowany
dostępność projektu: 3 dni robocze
3 770
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 770
Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu Z431 - Współczesny dom na wąską działkę z wysoką ścianką kolankową.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Duże przeszklenia
zadaszony taras
zadaszone wejście
duże PG
wąska elewacja frontowa

Parter 50,0 / 55,6

Sień
4,8 m²
Hol
4,7 m²
Łazienka
4,5 m²
Kuchnia
7,3 m²
Salon+jadalnia
28,6 m²
Pomieszczenie gospodarcze
5,6 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
komfortowa sypialnia
komfortowa sypialnia
komfortowa sypialnia
duża łazienka

Poddasze 50,1 / 58,7

Hol
7,5 m² / 8,0 m²
Pokój
14,1 m² / 15,8 m²
Pokój
11,4 m² / 12,2 m²
Pokój
11,5 m² / 12,4 m²
Łazienka
5,6 m² / 6,4 m²
Schody
4,0 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.

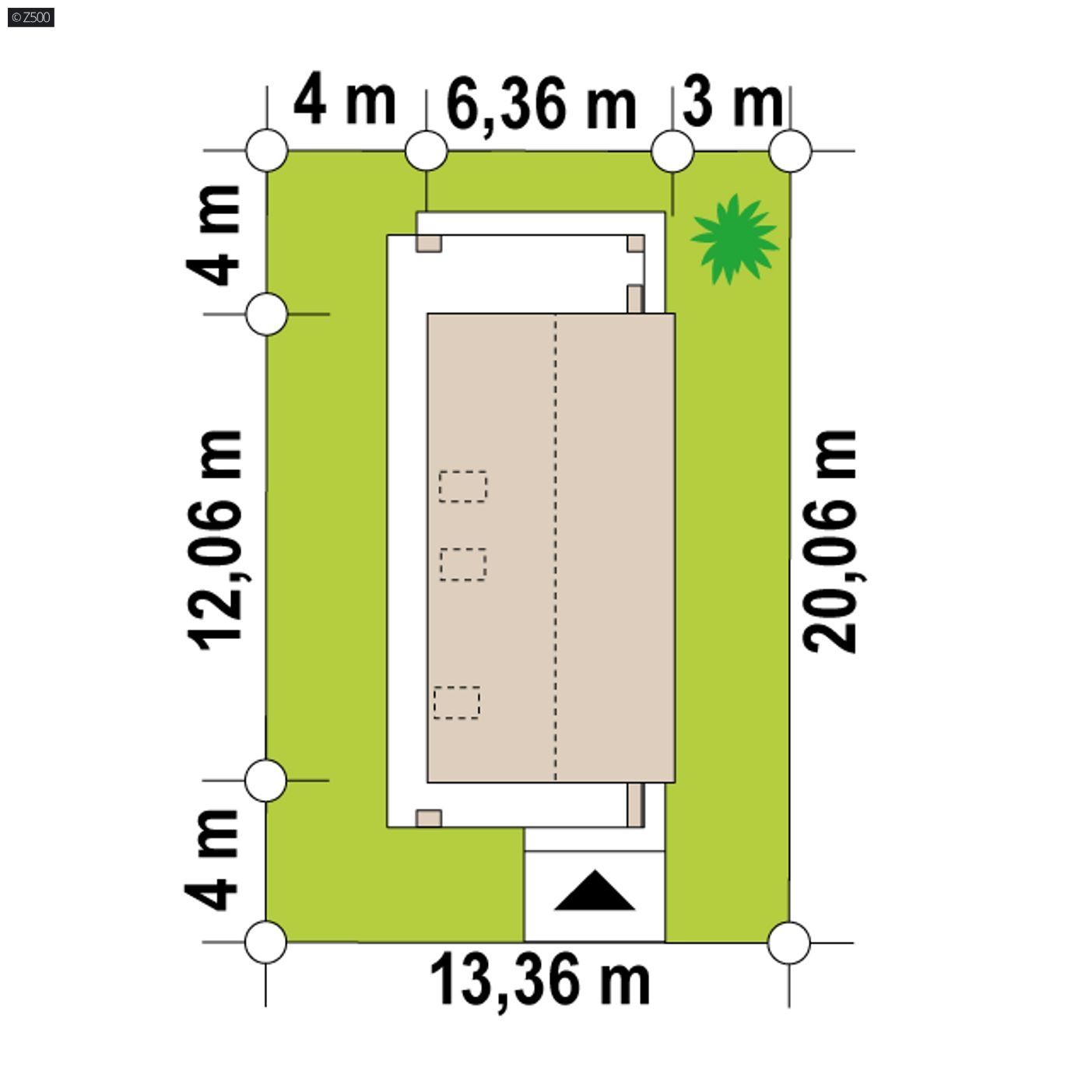

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
13,36 m
długość
20,06 m

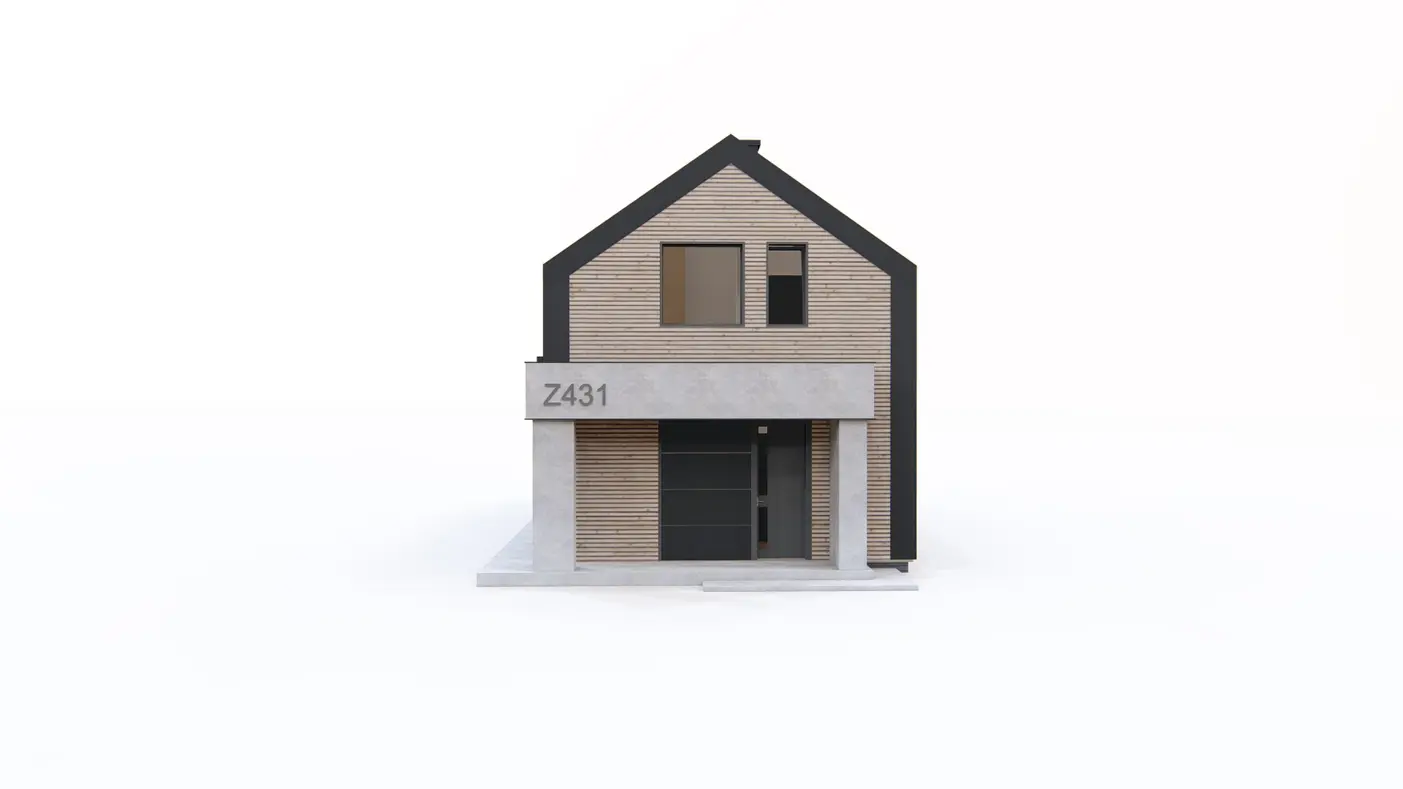

Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
6,36 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
100,1 / 114,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
77,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
310,11 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,66 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
97,29 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,82 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
13,36 x 20,06 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, kable elektryczne
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
62,04 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
39,52 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT4Zadaszenie żelbetowe
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z431

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 770

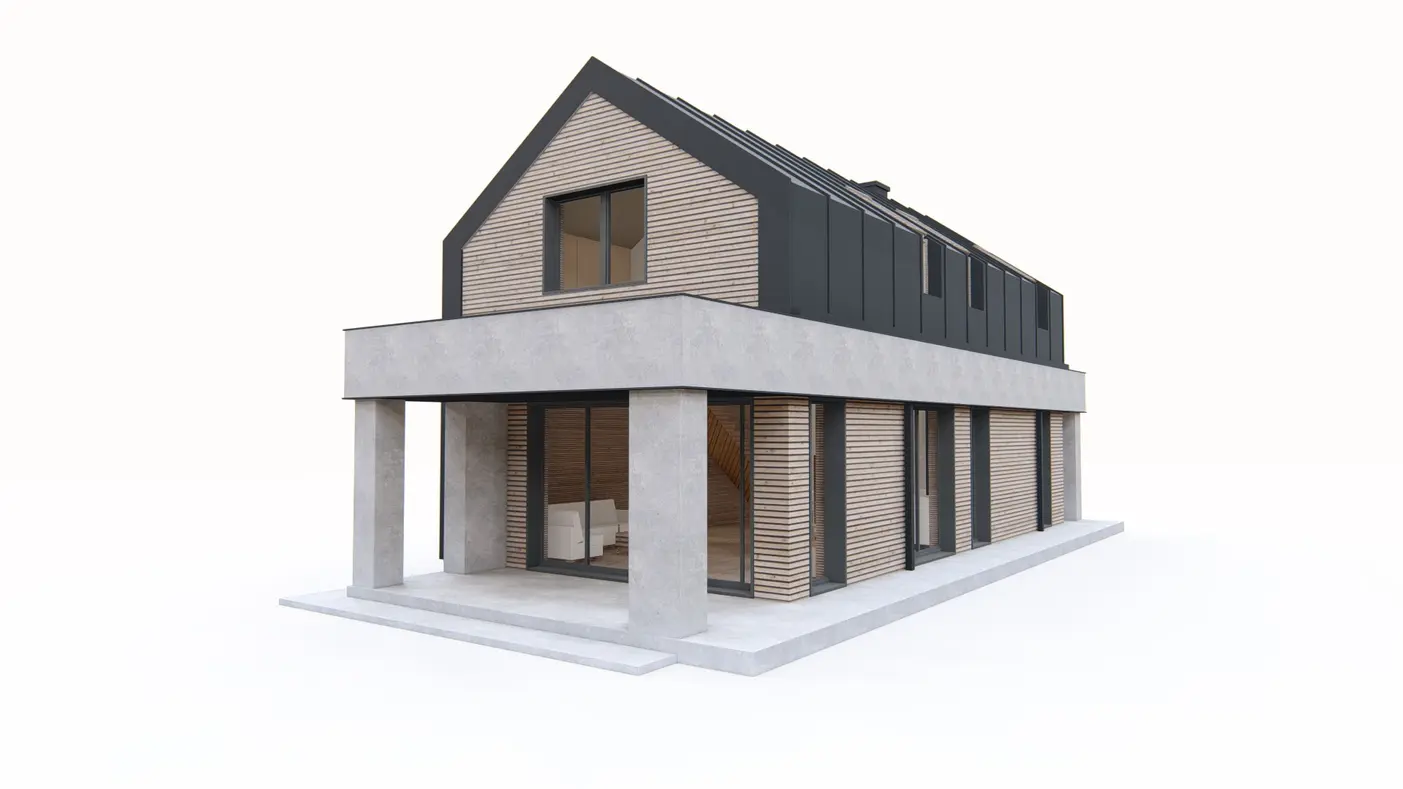

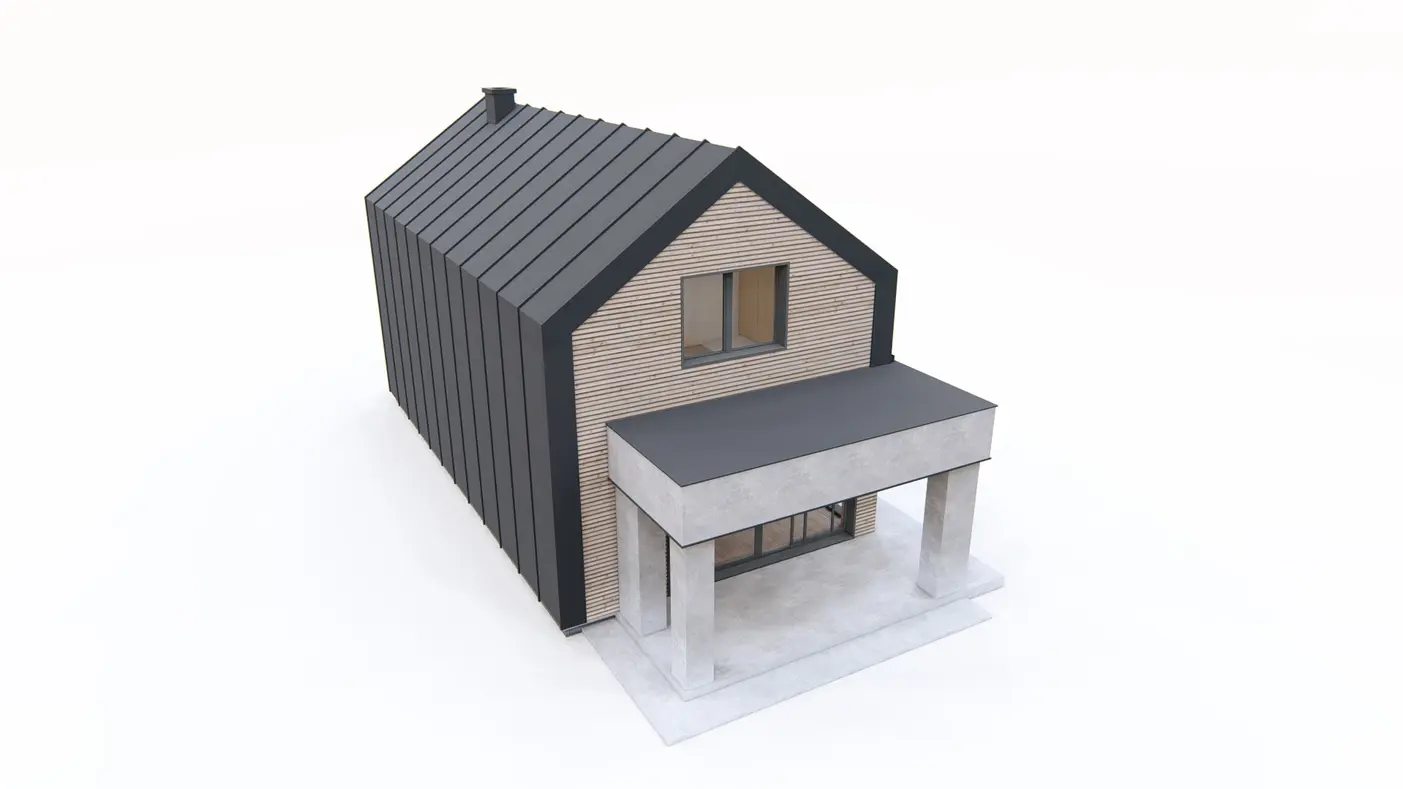

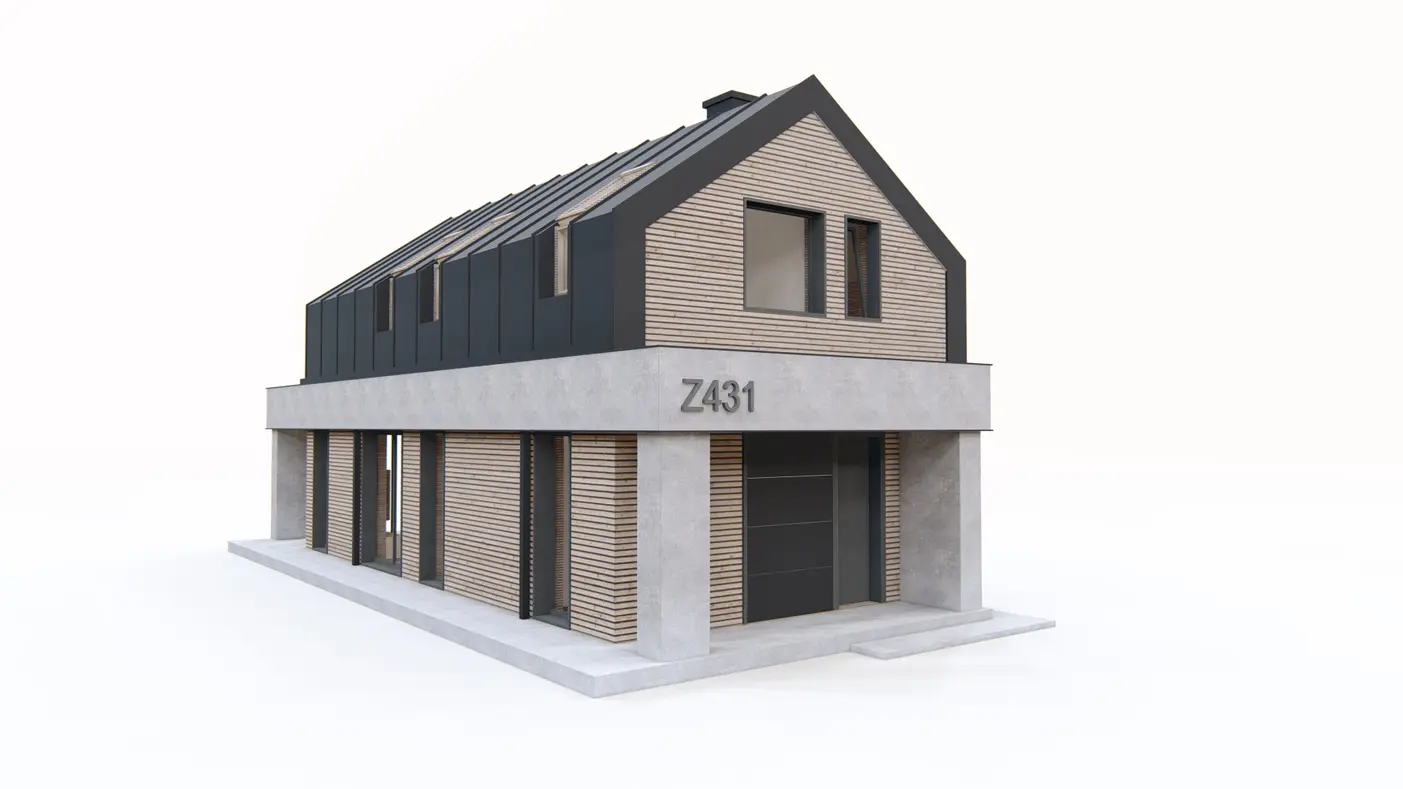

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Jedna z wielu propozycji Z500, w której udowadniamy, że wąska działka nie jest problemem lecz możliwością. Z431 powstał właśnie z myślą o wyjściu naprzeciw potrzebom klientów, którzy posiadają wąskie działki. Osoby, które pragną stać się właścicielami domu z pełnym piętrem, o powierzchni niecałych 110m2, zachęcamy do zwrócenia uwagi na ten właśnie projekt.  Jedna elewacja nie posiada przeszkleń, dzięki czemu możemy pobudować opisywany dom w odległości już 1,5 m z jednej strony od granicy działki sąsiada, jeżeli działka ma poniżej 16m szerokości.
Elementy nadające budynkowi charakteru to dach dwuspadowy z kalenicą prostopadłą do drogi. Wykończony blachą na rąbek schodzi do samej ziemi na elewacji pełnej oraz do zadaszenia tarasu po drugiej stronie. Na elewacji, prócz wspomnianej blachy zastosowano również drewno oraz stiuk w kolorze jasnego betonu. Proste zadaszenia przełamują bryłę, która posiada wysoką ściankę kolankową a jednocześnie daje schronienie przed deszczem czy słońcem.

Parter - Zadaszone wejście prowadzi do sieni, w której uwzględniono miejsce na szafę po prawej stronie, zaś wejście do pomieszczenia gospodarczego znajdziemy po stronie lewej. Znajdziemy tu również przestronną łazienkę z prysznicem oraz otwartą przestrzeń dzienną. Okna do samej podłogi doskonale oświetla pomieszczenie z dwóch stron. Pół-wyspa kuchenna oddziela strefę wypoczynkową od kuchennej.

Piętro - Na piętrze znajdują się 3 przestronne pokoje. Zaprojektowano tu nie okna kolankowe, aby jeszcze lepiej doświetlić pomieszczenia i dać ich właścicielom widok na otoczenie. Przestronna łazienka pomieści dużą wannę, pralkę a nawet dwie umywalki.

Z431 jest projektem dedykowanym dla rodzin będących właścicielami wąskiej działki. Przy szerokości poniżej 16m można zastosować odległość od sąsiada 1,5m przy ścianie pełnej.

Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.
Gotowy projekt domu  - Współczesny dom na wąską działkę z wysoką ścianką kolankową.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
