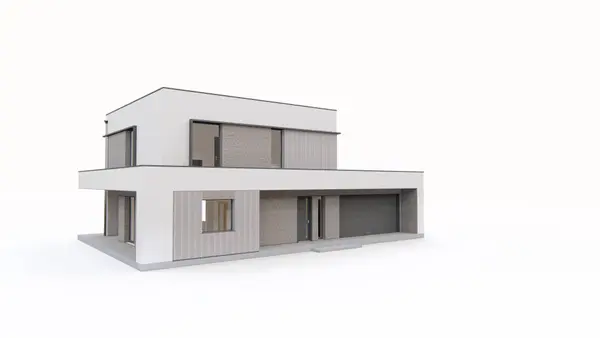

    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.

    Zx172 odbicie lustrzane

    Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 980
    3 064,60
    Oszczędzasz 915,40
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 980
    3 064,60
    Oszczędzasz 915,40
    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu Zx172 - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    przestronny salon z kuchnią i jadalnią
    duże pom. gospodarcze z osobnym wejściem
    otwarata kuchnia

    Parter 65,3 / 112,5

    Sień
    4,7 m²
    Hol
    7,4 m²
    Łazienka
    2,8 m²
    Spiżarka
    1,8 m²
    Kuchnia+jadalnia
    20,2 m²
    Salon
    28,5 m²
    Pomieszczenie gospodarcze
    12,3 m²
    Garaż
    34,9 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    komfortowa sypialnia
    komfortowa sypialnia
    komfortowa sypialnia z garderobą
    duża łazienka

    Piętro 65,8

    Hol
    14,0 m²
    Pralnia
    5,5 m²
    Łazienka
    5,8 m²
    Pokój
    12,5 m²
    Pokój
    12,0 m²
    Pokój
    10,4 m²
    Garderoba
    5,5 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,66 m
    długość
    18,56 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    16,86 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    131,1 / 178,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    153,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    34,9 m²
    Kubatura
    532,04 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,3 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    66,29 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    22,66 x 18,56 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, pompa ciepła CWU, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    67,08 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    46,3 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW1Ściana działowa
    MW2Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx172

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 322 506  215 004

    49%39%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 980
    3 064,60
    Oszczędzasz 915,40

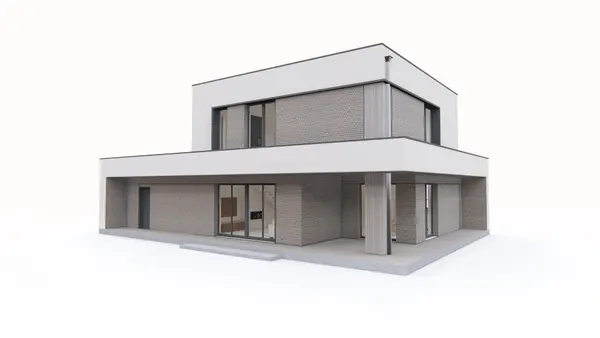

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.

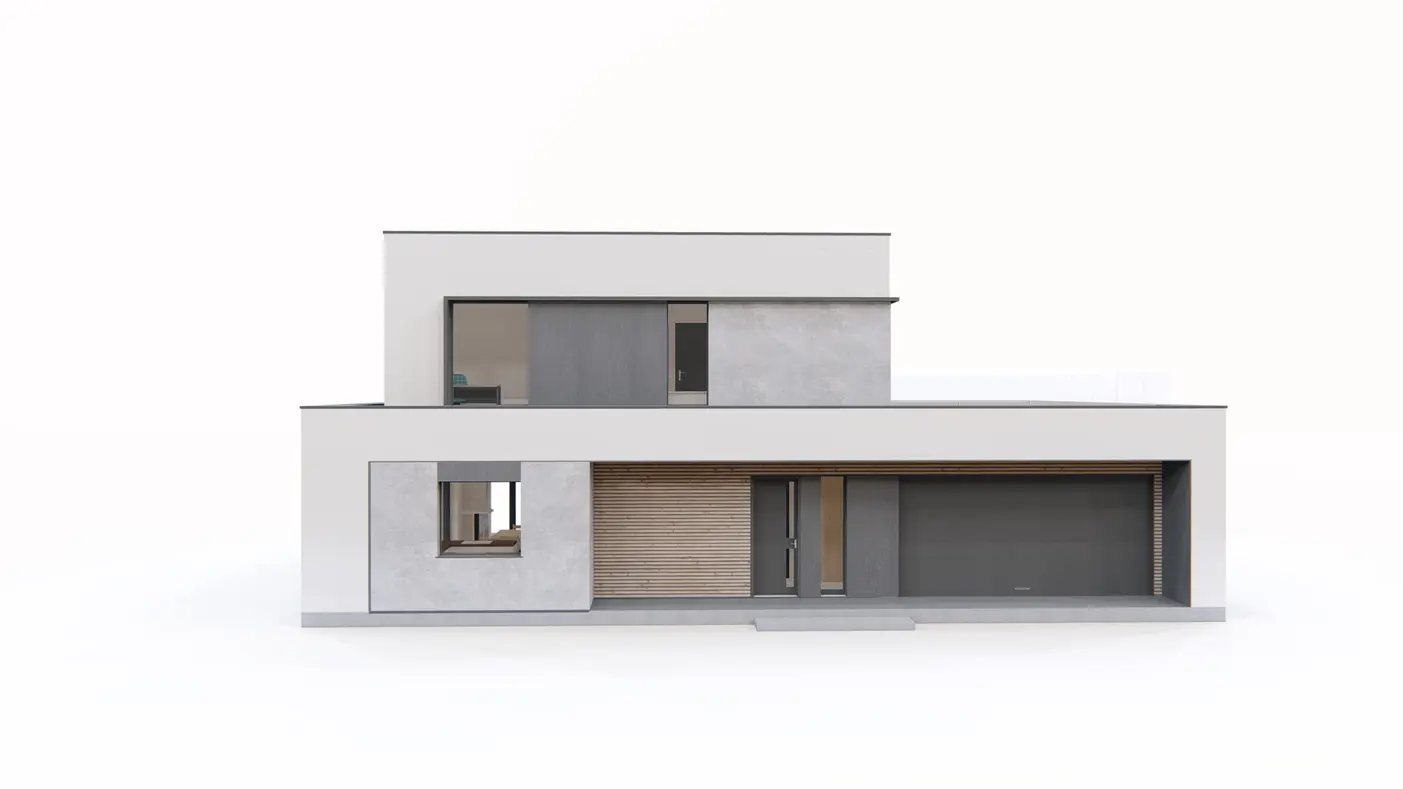

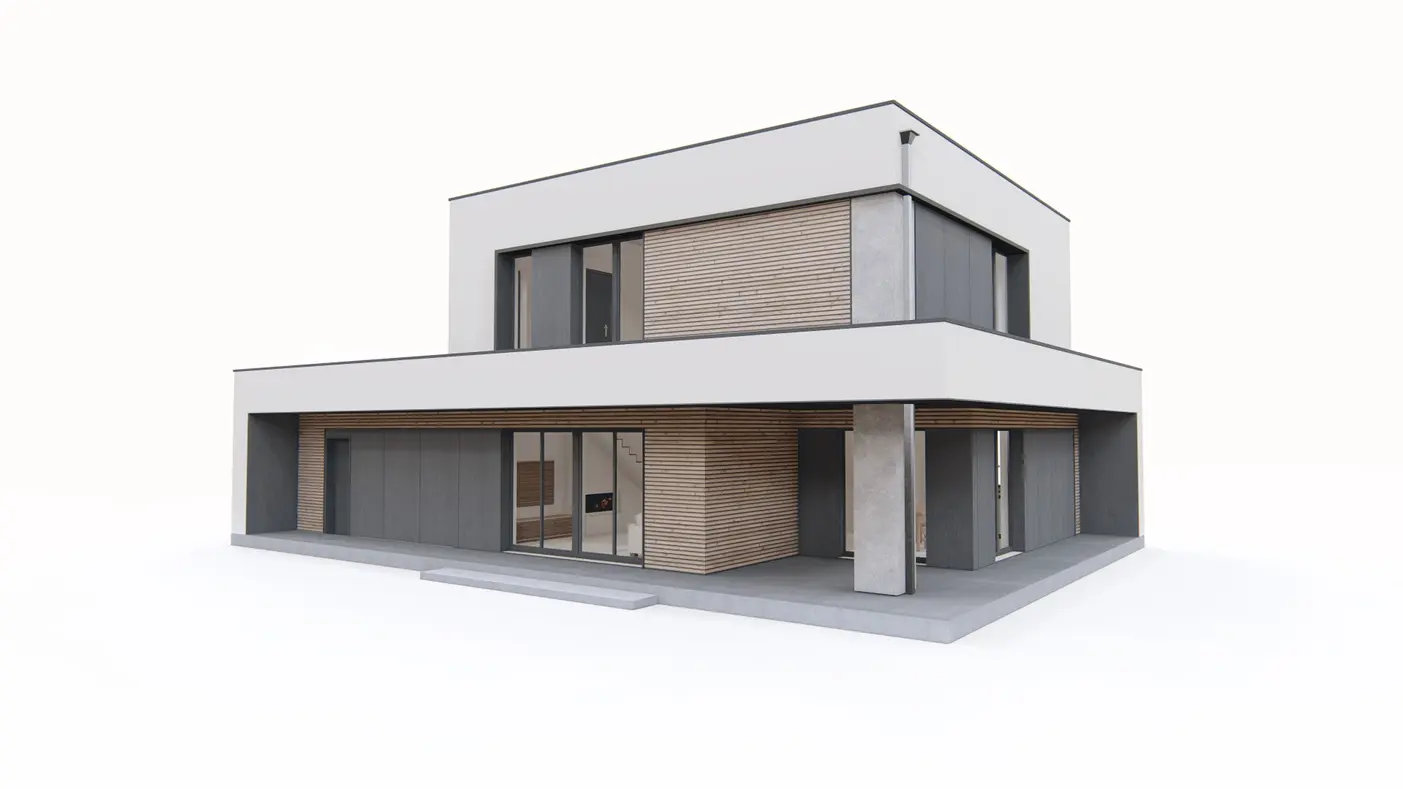

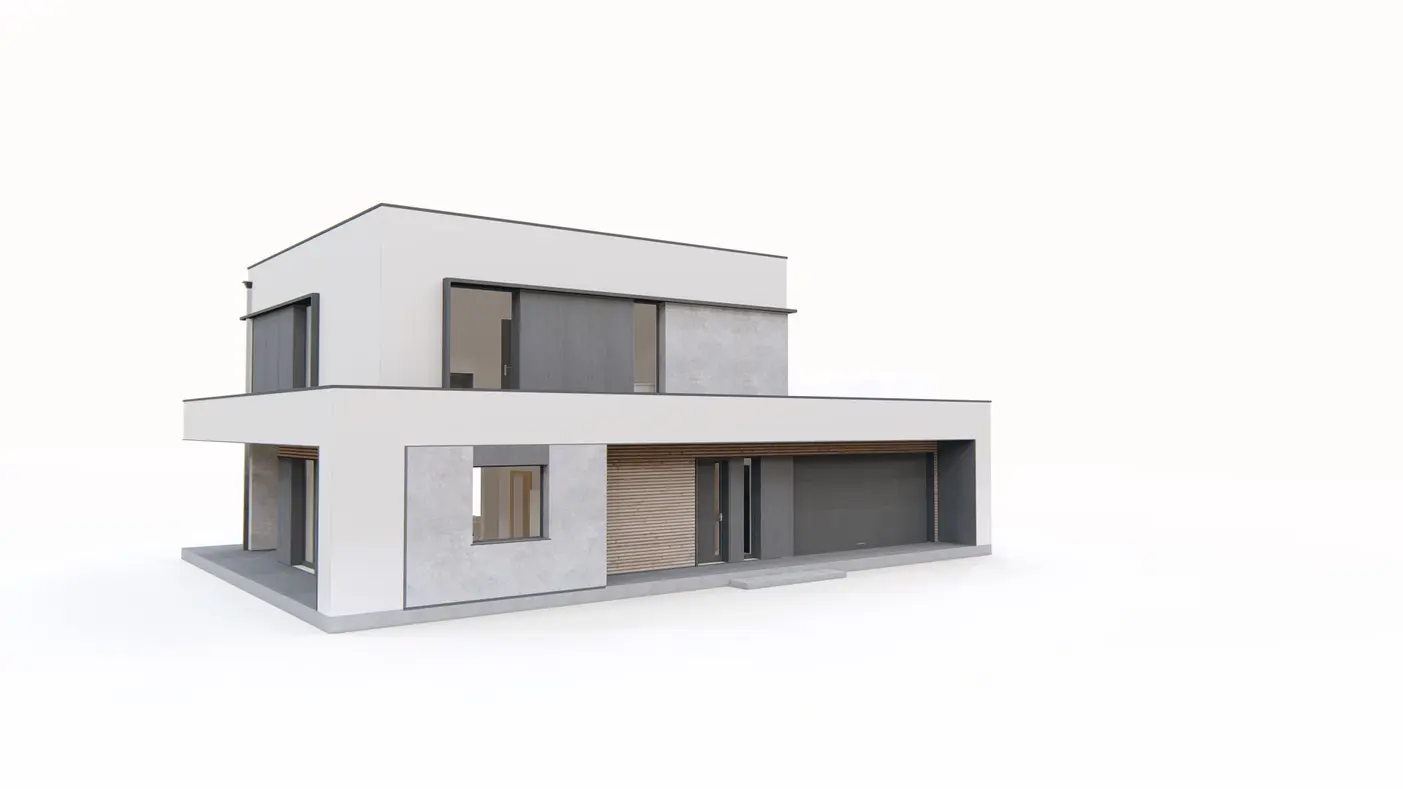

    Zx172 to dwukondygnacyjny, nowoczesny dom o powierzchni użytkowej ok. 130m.2 z płaskim dachem i dwustanowiskowym garażem. Prosta bryła z wcięciami od frontu i ogrodu, stanowiącymi naturalne zadaszenia chroniące przed deszczem. Surowa kolorystyka elewacji w odcieniu jasnego betonu i ciemnych antracytowych płyt została ocieplona drewnem.

    Wnętrze podzielono na dwie części domu. Parter to dzienna strefa naszych wpływów. Z dwustanowiskowego garażu mamy przejście do dużego pomieszczenia gospodarczego oraz do wnętrza domu. Jasny, rozświetlony dużymi przeszkleniami parter z reprezentatywnymi schodami został prawie w całości otwarty. Zarówno z salonu jak i jadalni mamy wyjścia na zadaszony taras od strony ogrodu. Aneks kuchenny posiada możliwość odgrodzenia ścianą od części jadalnej. Dodatkowo zaprojektowane pomieszczenia jak spiżarka oraz łazienka, która pomieści nie tylko WC i umywalkę ale również prysznic, jest dodatkowym atutem prezentowanego domu.

    Piętro to nocna strefa domu. 3 sypialnie z czego jedna posiada prywatna garderobę, więc śmiało może być przeznaczony na sypialnię dla rodziców. Przestronna łazienka oraz pralnia z wyjściem na taras, aby nikt nie musiał biegać z mokrym praniem na podwórko. Tutaj nikt z zaproszonych na obiad gości nie będzie zaglądał. Prywatność, prywatność i jeszcze raz prywatność.

    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.
    Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, garażem na 2 stanowiska i 3 sypialniami.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
