Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.

Zx31 odbicie lustrzane

Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
murowany
koncepcja
murowany
koncepcja
lustrzane odbicie
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
zadaszone wejście
zadaszony taras
duże przeszklenia
pokój rekreacyjny lub schowek
duże pomieszczenie gospodarcze

Parter 80,6 / 127,5

Sień
4,5 m²
Hol
8,6 m²
Łazienka
3,0 m²
Gabinet
9,6 m²
Kuchnia
10,4 m²
Salon+jadalnia
32,0 m²
Siłownia
12,6 m²
Pomieszczenie gospodarcze
8,6 m²
Garaż
38,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
duży taras
prywatna garderoba

Piętro 65,5

Hol
8,5 m²
Pokój
13,0 m²
Garderoba
5,5 m²
Pokój
17,2 m²
Pokój
13,8 m²
Łazienka
7,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,76 m
długość
21,86 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
17,46 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
146,1 / 193,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
202,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
38,3 m²
Kubatura
564,18 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,76 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
61,07 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
2,8 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
21,76 x 21,86 m

Minimalne wymiary po adaptacji
20,76 x 21,86 m
Minimalne wymiary po adaptacji - są to wymiary jakie można uzyskać na etapie adaptacji po małych zmianach aby projekt pasował na mniejszą działkę.
(likwidując okno na piętrze przy schodach dom można postawić na węższej działce)
Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Strop (piętro)
żelbetowy
Dach
papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, pompa ciepła CWU, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx31

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 416 925  277 950

52%32%16%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

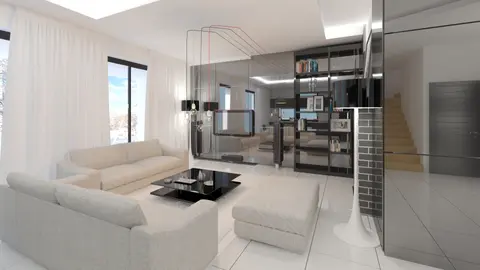

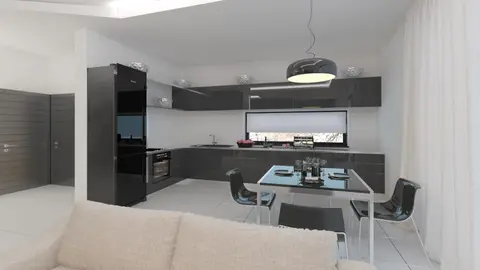

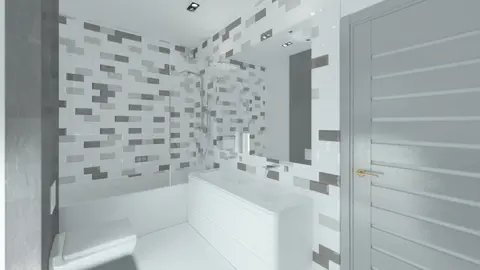

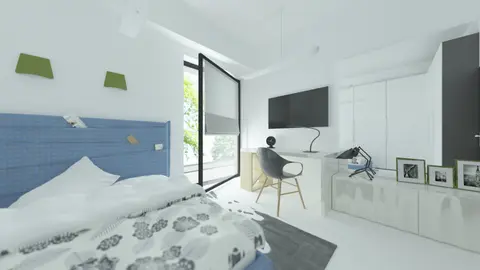

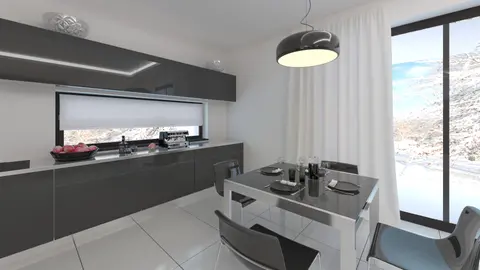

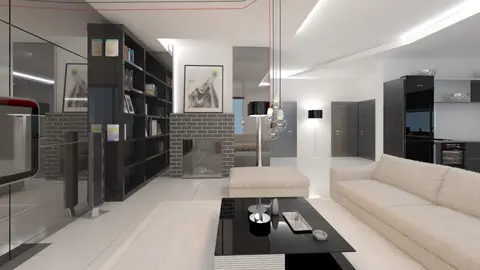

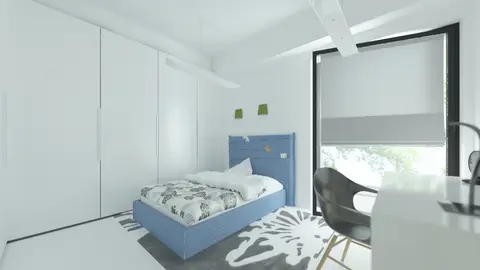

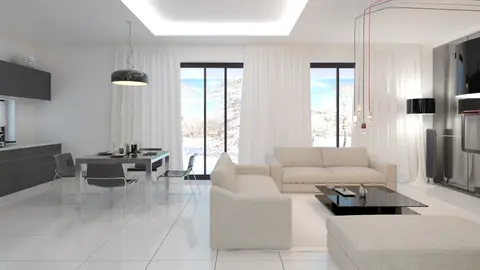

gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
gotowy projekt domu Zx31 – aranżacja wnętrz, Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
koncepcja

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.

Zx31 to propozycja pietrowego, nowoczesny dom o powierzchni użytkowej ok. 140m.2 z płaskim dachem i dwustanowiskowym garażem. Subtelna kolorystyka beży, szarości oraz geometria przenikających się sześcianów o różnych wysokościach, znakomicie licuje z drewnianymi elementami elewacji, nadając jej wrażenia neutralności i dobrego smaku.

Wnętrze podzielono na dwie części domu. Parter to dzienna strefa naszych wpływów. Z dwustanowiskowego garażu mamy dwa przejścia. Do pomieszczenia gospodarczego i do wnętrza domu. Jasny, rozświetlony dużymi przeszkleniami salon z gustownym kominkiem został połączony z jadalnia i aneksem kuchennym. Wszystko zostało zlokalizowane od strony ogrodu. Duże, przesuwne okno prowadzi nas na zadaszony tarasy od strony ogrodu. Prywatny gabinet, mogący pełnić role pokoju gościnnego, niewielka łazienka oraz schody prowadzące na piętro znajdują się po lewej stronie od wejścia. Dom posiada również pomieszczenie, "pokój rekreacyjny" dostępny z tarasu. Może to być siłownia lub sauna jak również, może ono zostać zaadaptowane na schowek do przechowywania mebli ogrodowych czy sprzętu.

Piętro to nocna strefa domu. 3 sypialnie, z których jedna posiada prywatną garderobę, więc śmiało może być przeznaczony na sypialnię dla rodziców. Każdy pokój posiada wyjście na taras, okalający dom z trzech stron. Ostatnim pomieszczeniem jest przestronna łazienka z miejscem na wannę oraz pralkę.

Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu  - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.
Gotowy projekt domu Zx31 - Nowoczesny, piętrowy dom z płaskim dachem i garażem 2-stanowiskowym.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
