Z428
Adaptacja projektu
zapytaj o projekt

Z428

83 + 20
Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Warianty: 0
Komentarze: 1
3 390
3 051
Najniższa cena w okresie ost. 30 dni: 3 390
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz

Kto pierwszy ten lepszy!

Pospiesz się! Pozostała tylko jedna sztuka w promocyjnej cenie.

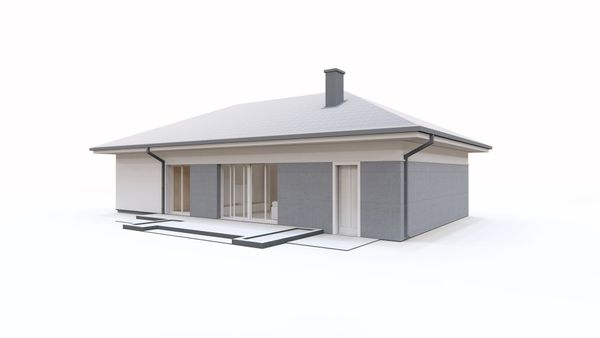

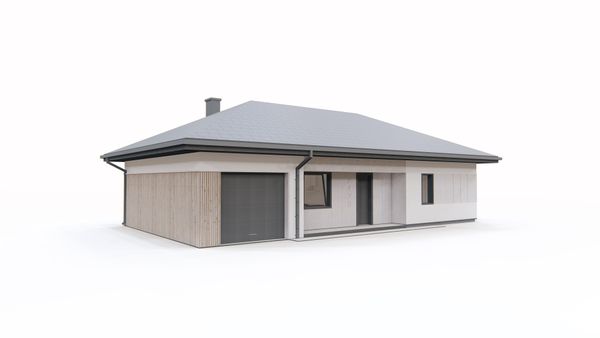

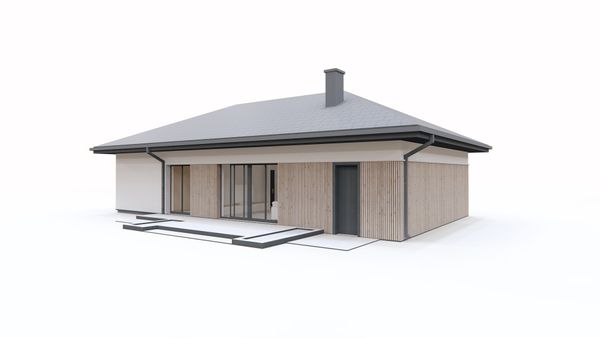

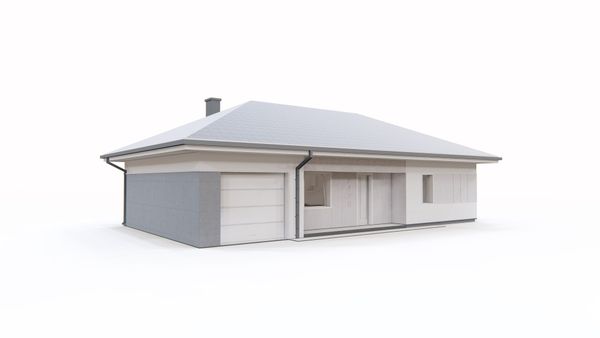

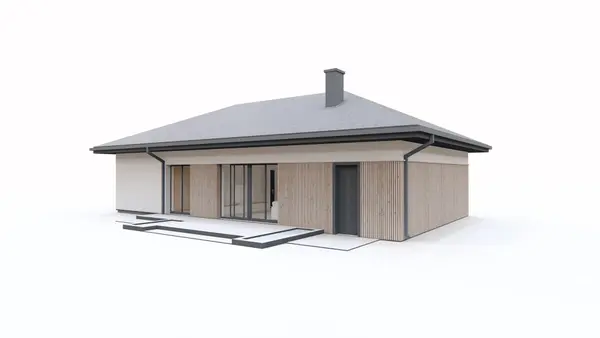

Gotowy projekt domu Z428 - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Gotowy projekt domu Z428 - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Gotowy projekt domu Z428 - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Gotowy projekt domu Z428 - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Gotowy projekt domu Z428 - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Gotowy projekt domu Z428 - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
Gotowy projekt domu  - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.

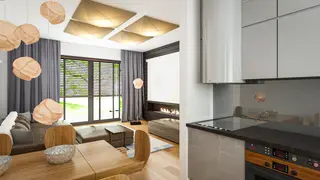

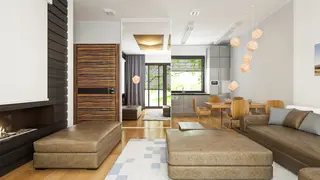

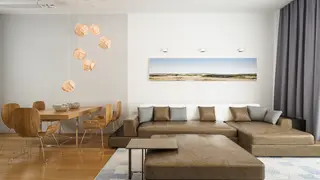

przestronny salon z kuchnią i jadalnią
komfortowa sypialnia
komfortowa sypialnia
komfortowa sypialnia

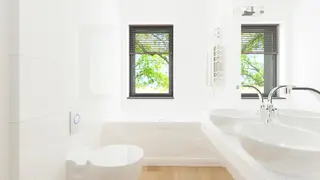

duża łazienka
wyjście na taras
duże pom. gospodarcze

Parter 82,5 / 109,0

Sień
4,3 m²
Hol
2,5 m²
Łazienka
3,4 m²
Kuchnia
7,5 m²
Salon+jadalnia
22,0 m²
Hol
3,5 m²
Łazienka
5,6 m²
Pokój
11,1 m²
Pokój
11,3 m²
Pokój
11,3 m²
Garaż
20,0 m²
Pomieszczenie gospodarcze
6,5 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.

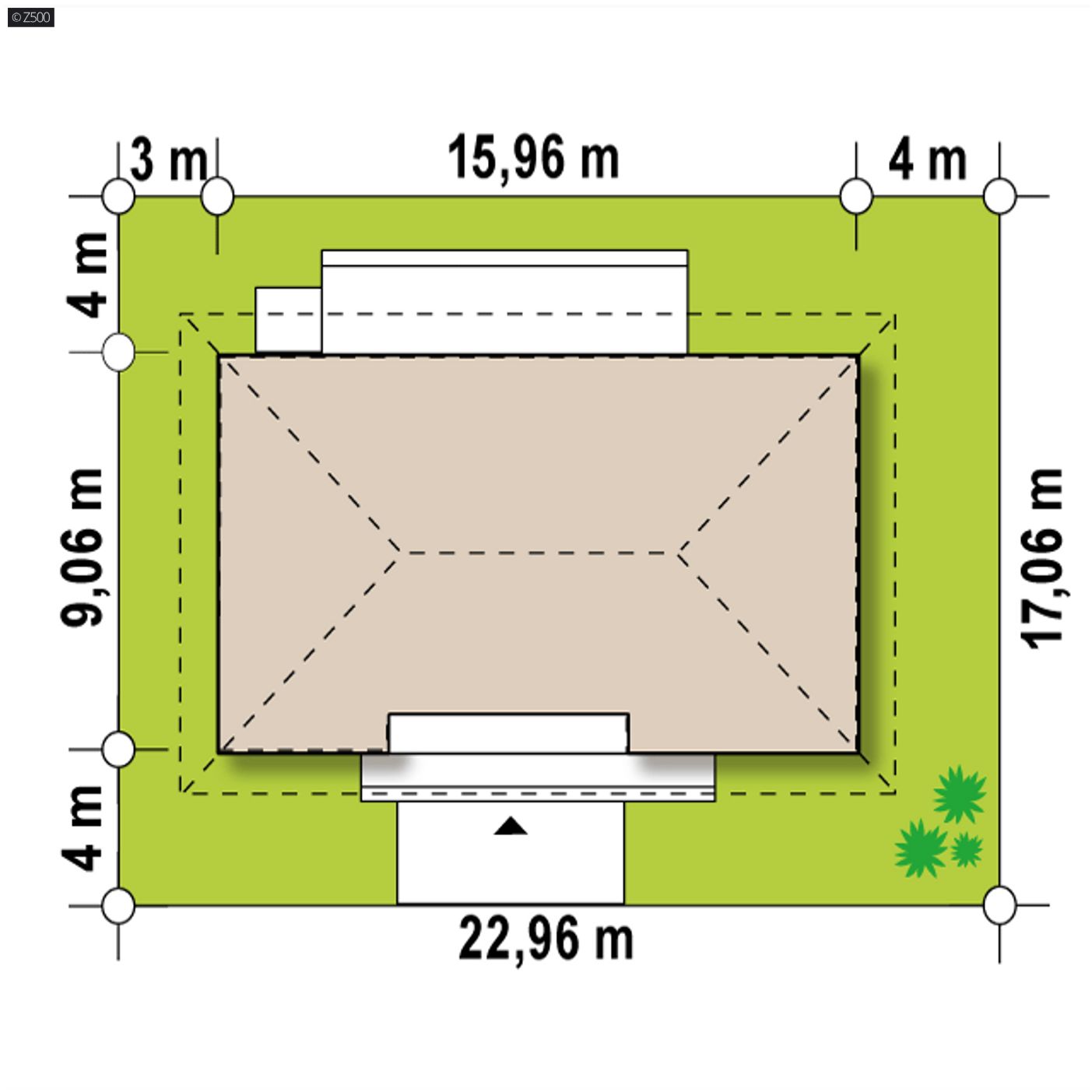

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,96 m
długość
17,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,96 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
82,5 / 109,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
139,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
20,0 m²
Kubatura
327,74 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,12 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
206,54 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,96 x 17,06 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
68,52 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
47,61 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z428

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

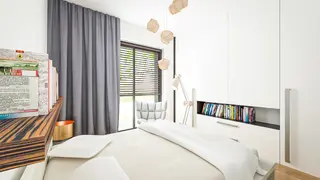

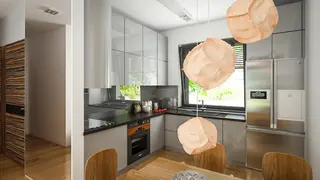

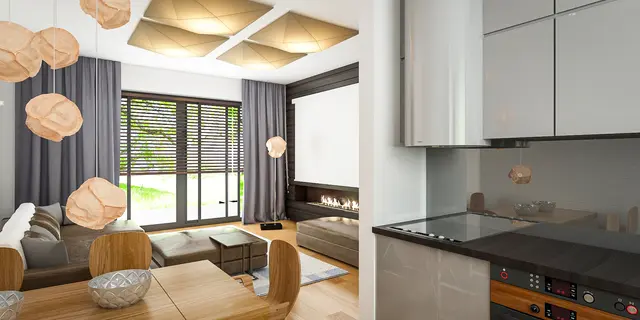

gotowy projekt domu Z428 – aranżacja wnętrz, Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.

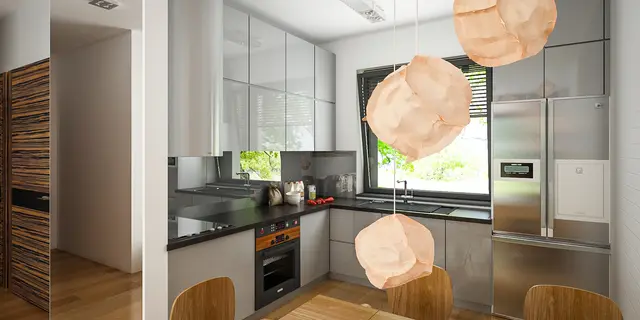

gotowy projekt domu Z428 – aranżacja wnętrz, Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.

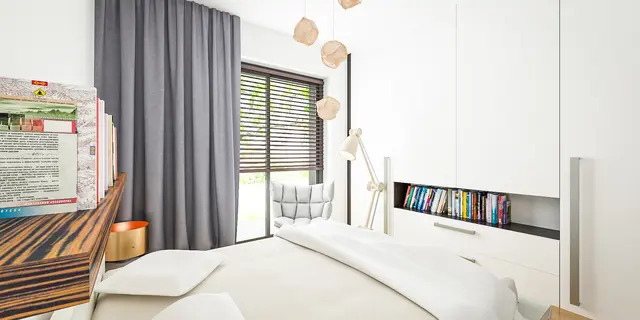

gotowy projekt domu Z428 – aranżacja wnętrz, Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
gotowy projekt domu Z428 – aranżacja wnętrz, Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
gotowy projekt domu Z428 – aranżacja wnętrz, Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.
gotowy projekt domu Z428 – aranżacja wnętrz, Dom parterowy z garażem jednostanowiskowym, dachem kopertowym i 3 sypialniami.

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 390

Opis funkcjonalny

Z428 to kompaktowy dom parterowy o prostej bryle przekrytej dachem kopertowym.

Do domu wchodzimy z podcienia wejściowego. W sieni zaplanowano miejsce na pojemną szafę. Dalej możemy dostać się na lewo do części reprezentacyjnej lub na prawo do strefy prywatnej domowników. Część dzienna to komfortowy salon z jadalnią, dużym przeszkleniem oraz wyjściem na taras. Całość dopełnia ustawna, wygodna kuchnia.

W drugiej części domu zaprojektowano trzy podobnej wielkości pokoje. Dwie łazienki podniosą komfort użytkowania. Duża z oknem, w części prywatnej za zamkniętymi drzwiami oraz mniejsza, przydzielona do strefy dziennej aby goście nie musieli korzystać z naszej prywatnej. W razie potrzeby można zamienić ją na garderobę, spiżarnię czy podręczny schowek.

Elewacja wykończona białym tynkiem z dodatkiem płyt elewacyjnych imitujących beton oraz ocieplona pionowymi drewnianymi deskami.

Projekt Z428 to funkcjonalny dom parterowy z garażem jednostanowiskowym umieszczonym z lewej strony budynku.

Zaletą projektu jest prosta konstrukcja - tylko jedna ściana konstrukcyjna wewnątrz pozwala na niemal dowolną aranżację wnętrza. Plusem jest też jeden pion kominowy, co obniża koszt realizacji.

Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
