Z488
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.

Z488

89 + 15
Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym
Warianty: 0
Komentarze: 0
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz

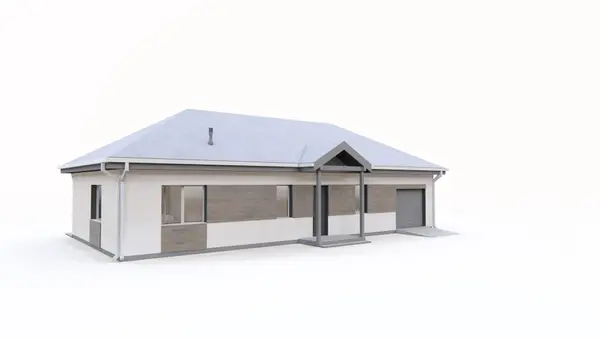

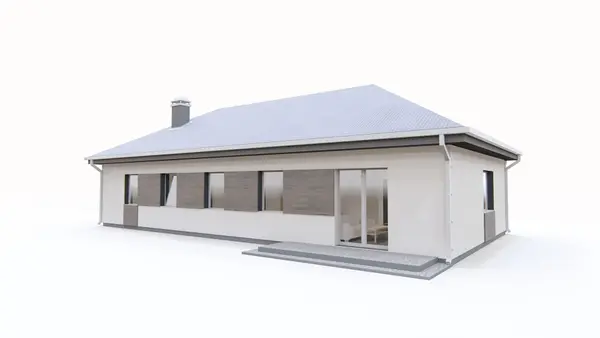

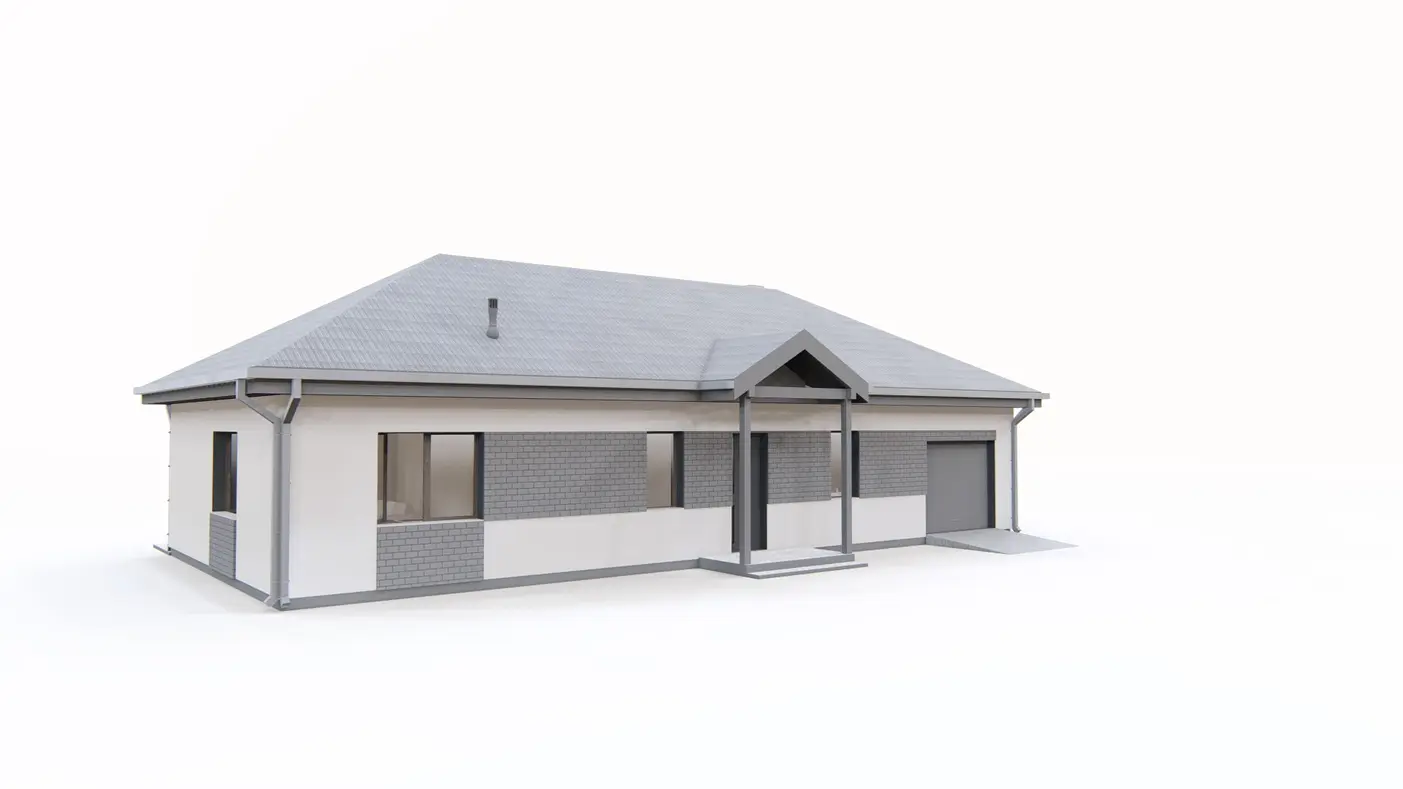

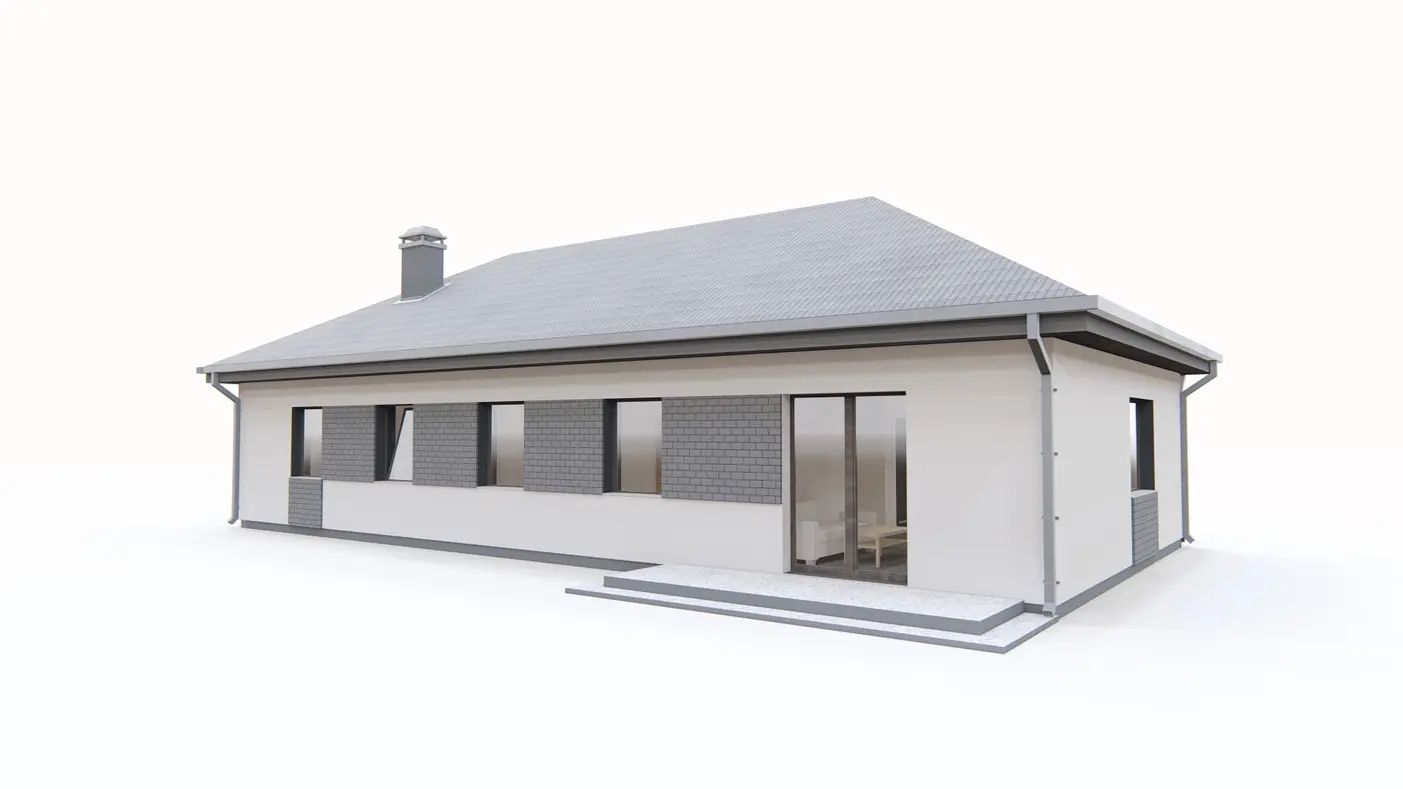

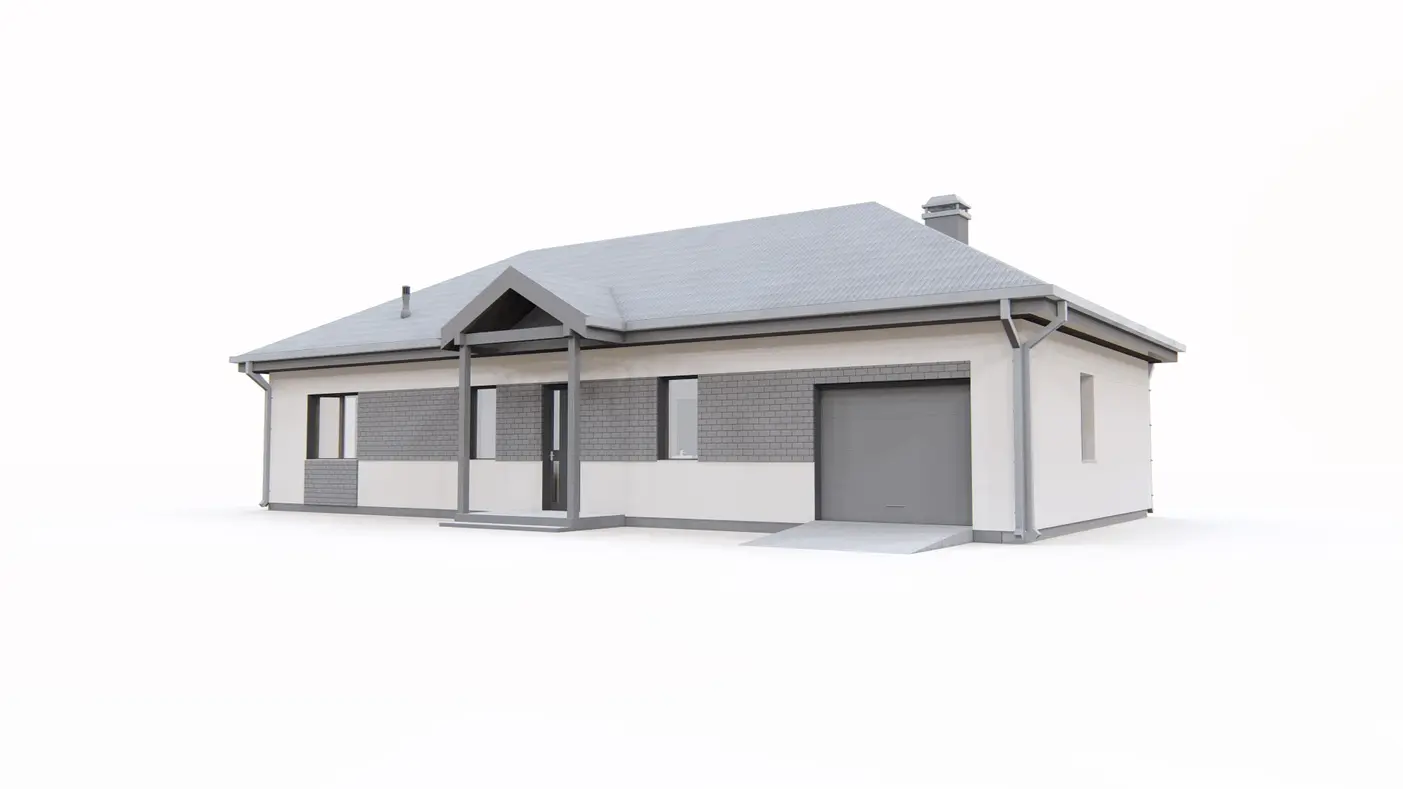

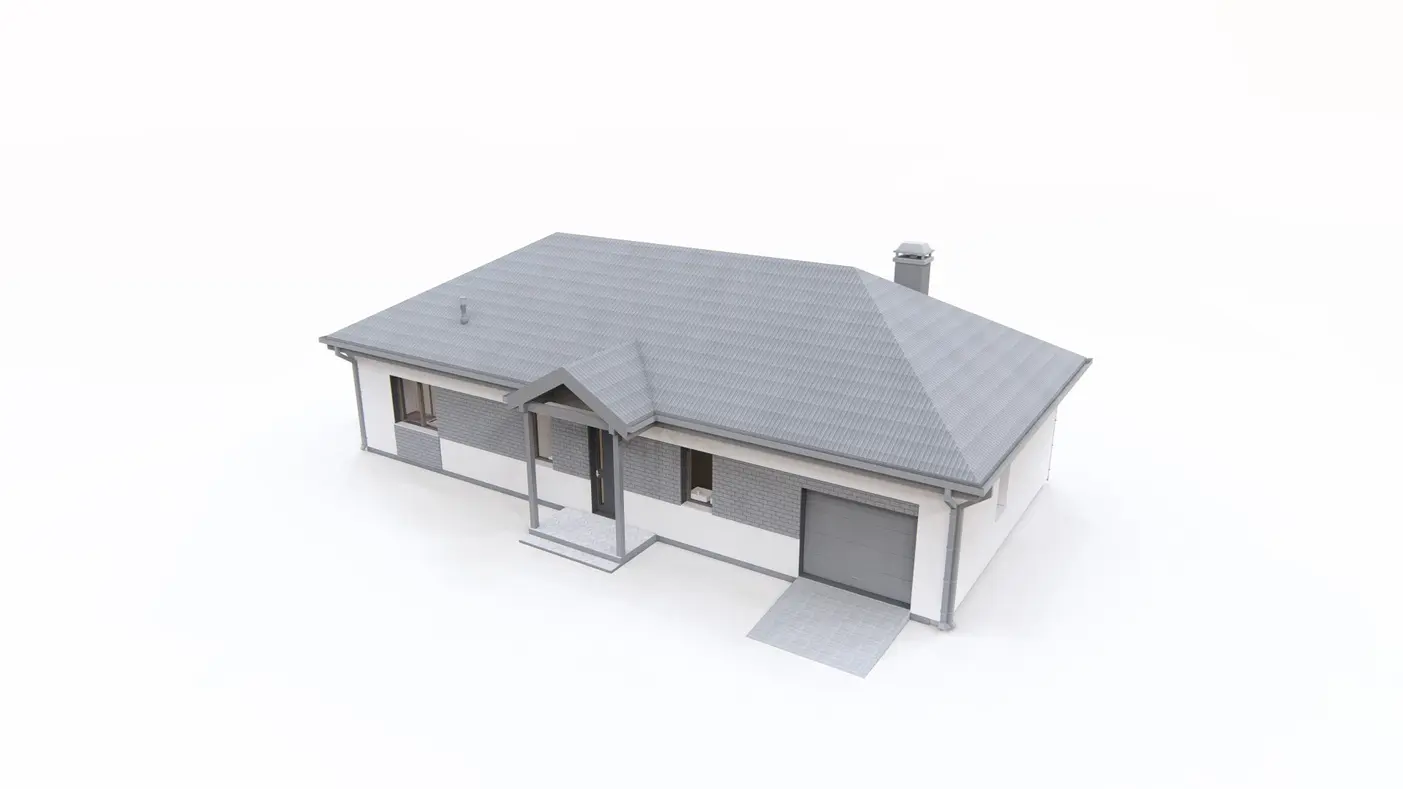

Gotowy projekt domu Z488 - Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym
Gotowy projekt domu Z488 - Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym
Gotowy projekt domu Z488 - Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym
Gotowy projekt domu Z488 - Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym
Gotowy projekt domu  - Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym
Duża sypialnia
przestronna łazienka
możliwość wygrodzenia kuchni
Pokoje z widokiem na ogród
kuchnia z widokiem na wejście
otwarty salon z kuchnią i jadalnią

Parter 88,9 / 108,7

Salon+jadalnia
21,6 m²
Pokój
10,5 m²
Pokój
10,5 m²
Pokój
11,4 m²
Pomieszczenie gospodarcze
4,5 m²
Garaż
15,3 m²
Łazienka
6,3 m²
Sień
4,4 m²
WC
2,8 m²
Spiżarka
2,3 m²
Jadalnia
8,5 m²
Hol
10,6 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom z 3 pokojami, salonem z jadalnią i garażem jednostanowiskowym

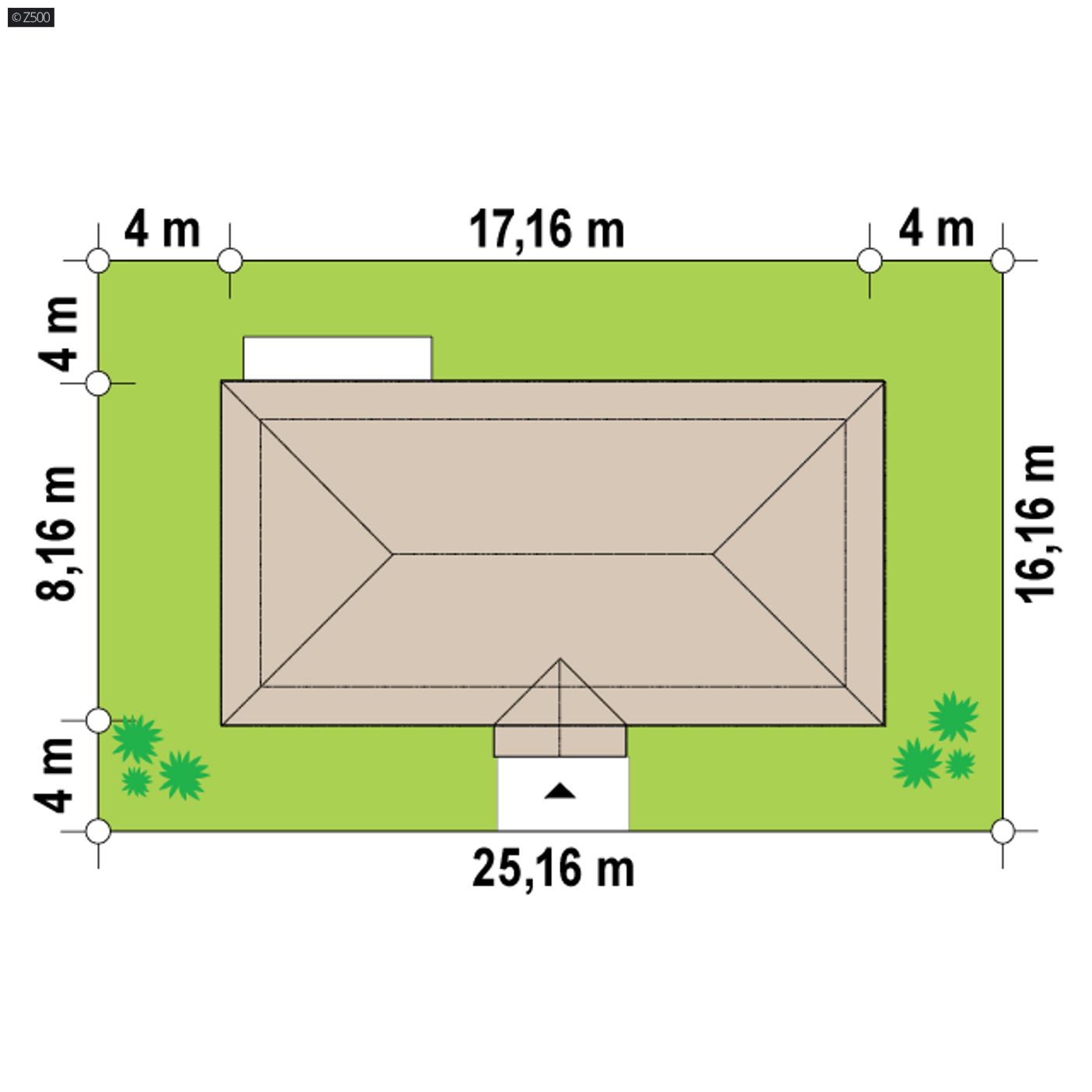

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,16 m
długość
16,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
17,16 m

Pliki do pobrania:

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
88,9 / 108,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
140,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
15,3 m²
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
25,16 x 16,16 m


Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
drewniany
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z488

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Opis funkcjonalny

Z 488 to nieduży, urokliwy dom, tani w budowie i utrzymaniu, przeznaczony dla rodziny 2+2 o prostej bryle z zadaszonym wejściem i garażem jednostanowiskowym.
Wejście usytuowane jest po środku. Po lewej stronie od niego znajduje się gościnna toaleta, spiżarka oraz kuchnia z salonem. Dom ma 3 pokoje z widokiem na ogród oraz łazienkę z miejscem na wannę.
Budynek jest w sam raz dla rodziny która nie szuka przestronnego domu lecz stawia na jak najniższy koszt budowy, mały metraż, ale zarazem wysoką funkcjonalność. Atutem domu są pokoje od strony ogrodowej dzięki czemu gwarantowany jest spokój i ładny widok. Ważnym aspektem jest również kuchnia z widokiem na wejście oraz doświetlony z dwóch stron salon z jadalnią.
Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
