Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
murowany
murowany
dostępność projektu: 3 dni robocze
2 170
1 953
Oszczędzasz 217
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 170
1 953
Oszczędzasz 217
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu Z427 - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.

Parter 76,1 / 101,7

Sień
3,3 m²
Hol
4,6 m²
Kuchnia
7,6 m²
Salon+jadalnia
27,2 m²
WC
2,0 m²
Pokój
10,9 m²
Hol
2,8 m²
Łazienka
5,4 m²
Pokój
12,4 m²
Pomieszczenie gospodarcze
5,9 m²
Garaż
19,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.

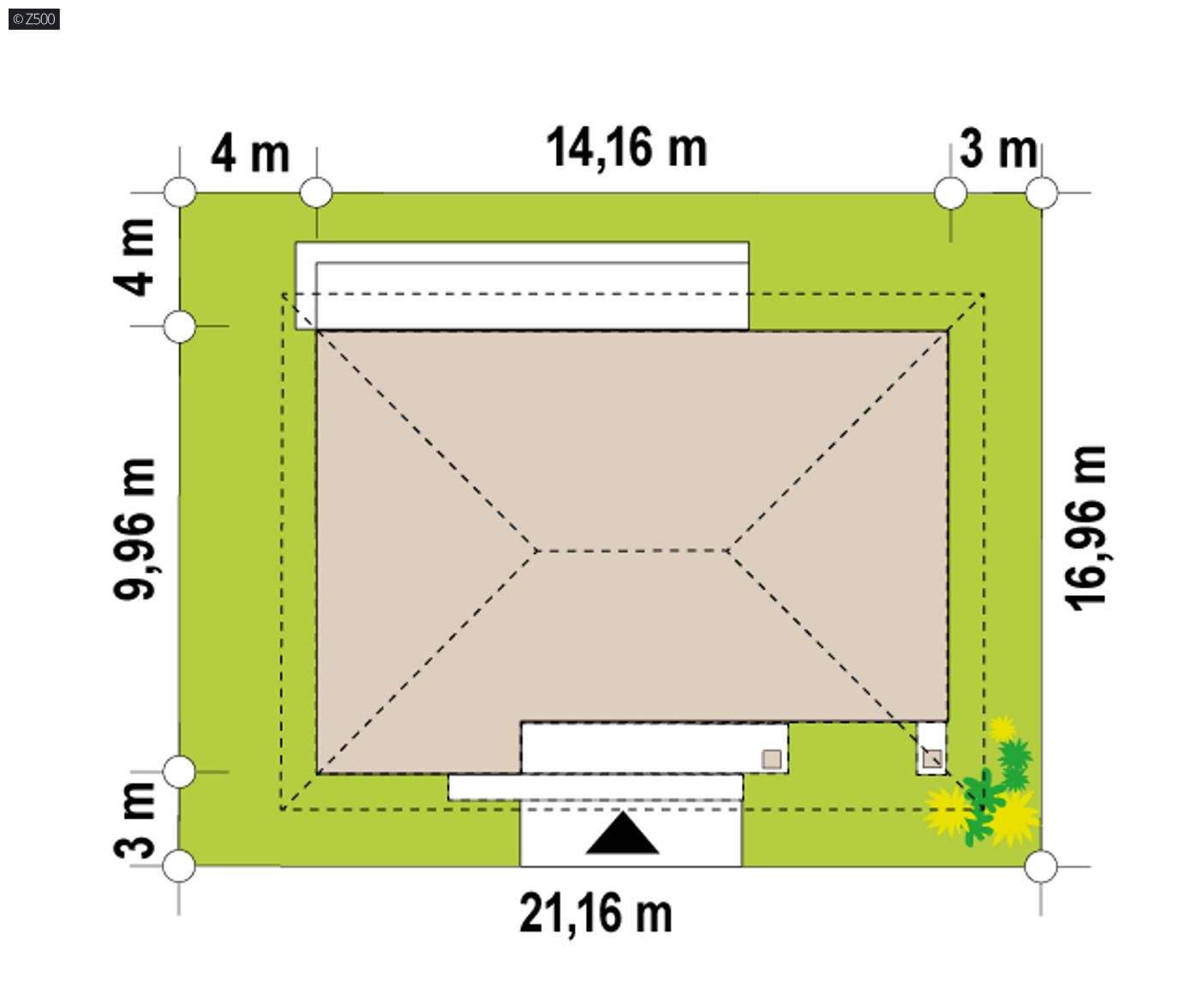

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,16 m
długość
16,96 m

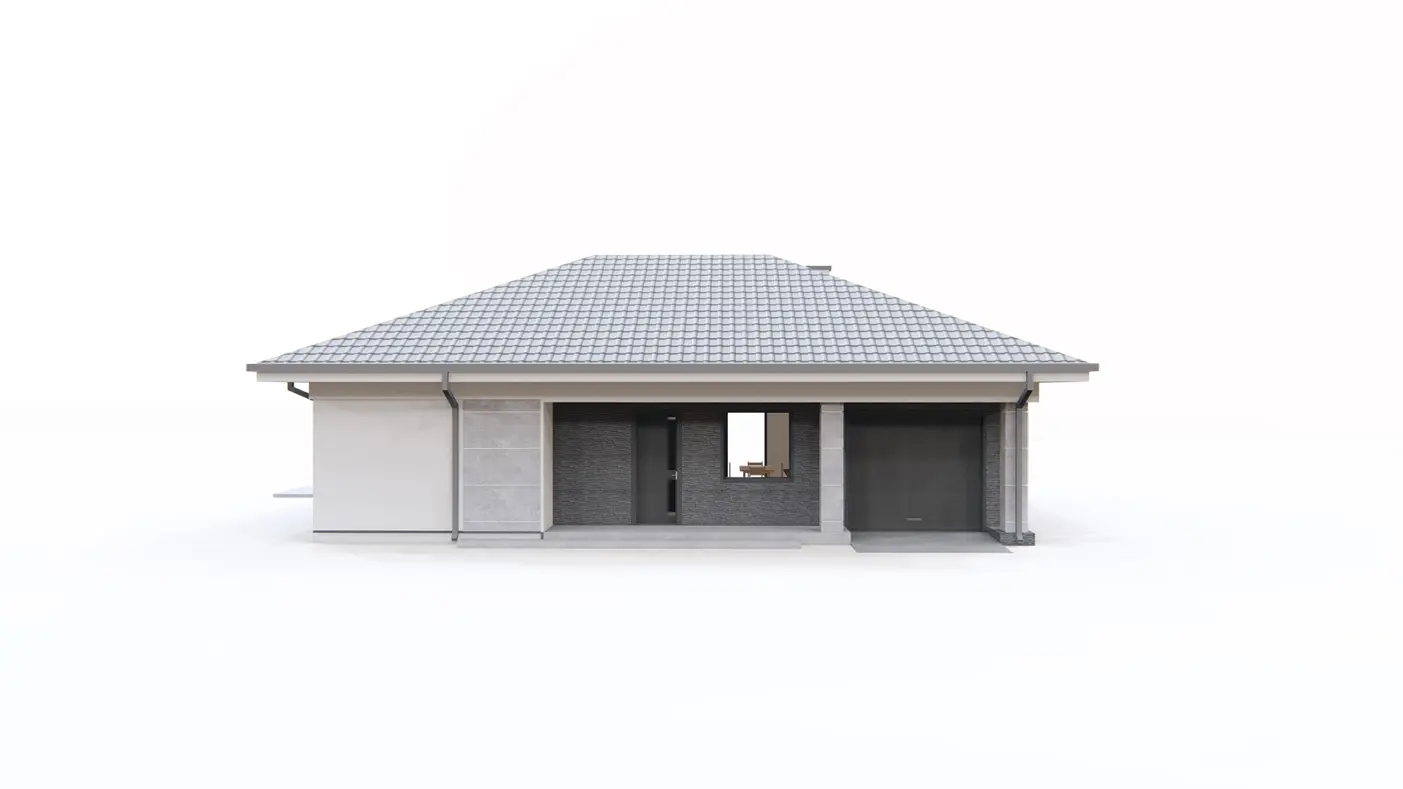

Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
76,1 / 101,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
129,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,7 m²
Kubatura
316,54 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,28 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
201,02 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,16 x 16,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
wiązary
Dach
dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, pompa ciepła CWU, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
65,58 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
51,64 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SS2podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z427

wg cennika sekocenbud 1 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 228 000  152 000

46%40%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

WT2017 czy WT2021?

który wariant energooszczędny wybierasz?

Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

Wybierz standard WT2017, jeśli:

  • planujesz budowę domu jeszcze w tym roku,
  • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
  • chcesz kupić projekt domu w niższej cenie.

Wybierz standard WT2021, jeśli:

  • planujesz budowę domu w roku 2021,
  • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
  • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
  • stawiasz na ekologię i ochronę środowiska,
  • doceniasz zwiększony komfort cieplny w domu.

Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

WT2017 czy WT2021?
dachy/ stropodachy
WT 2017 - 0,18 W/m2K
WT 2021 - 0,15 W/m2K
okna połaciowe
WT 2017 - 1,3 W/m2K
WT 2021 - 1,1 W/m2K
ściany zewnętrzne
WT 2017 - 0,23 W/m2K
WT 2021 - 0,20 W/m2K
okna pionowe
WT 2017 - 1,1 W/m2K
WT 2021 - 0,9 W/m2K
drzwi zewnętrzne
WT 2017 - 1,5 W/m2K
WT 2021 - 1,3 W/m2K
podłogi na gruncie
WT 2017 - 0,3 W/m2K
WT 2021 - 0,3 W/m2K
WT2017WT2021
gotowy projekt domu Z427 – aranżacja wnętrz, Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
gotowy projekt domu Z427 – aranżacja wnętrz, Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
gotowy projekt domu Z427 – aranżacja wnętrz, Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
gotowy projekt domu Z427 – aranżacja wnętrz, Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 170
1 953
Oszczędzasz 217

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

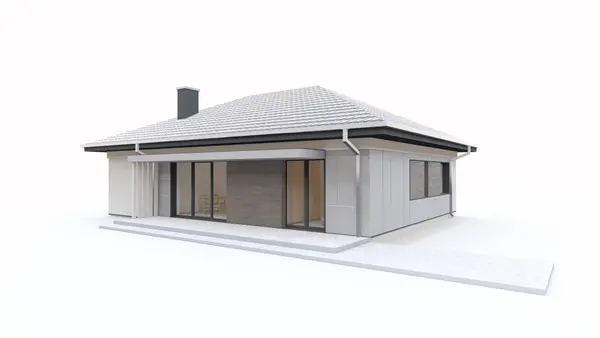

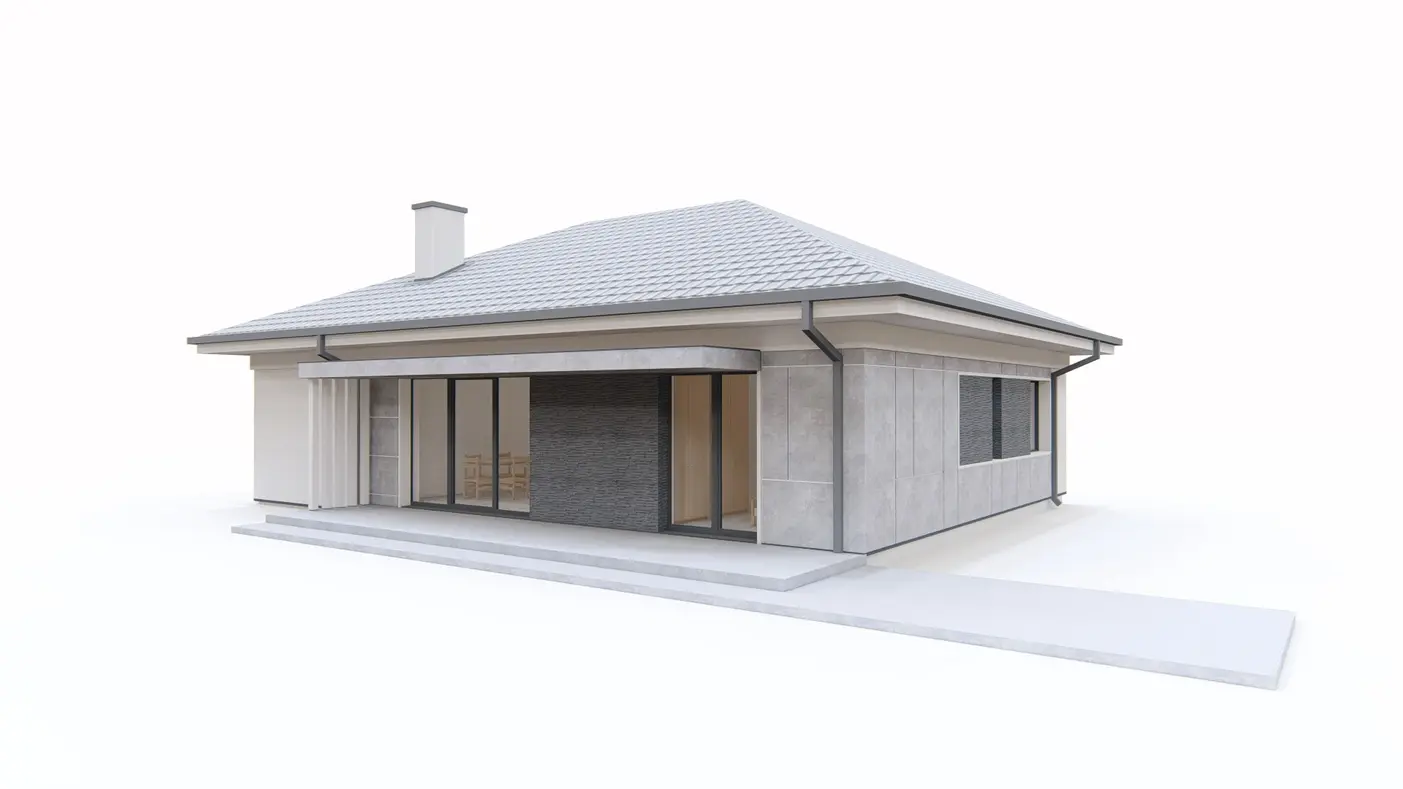

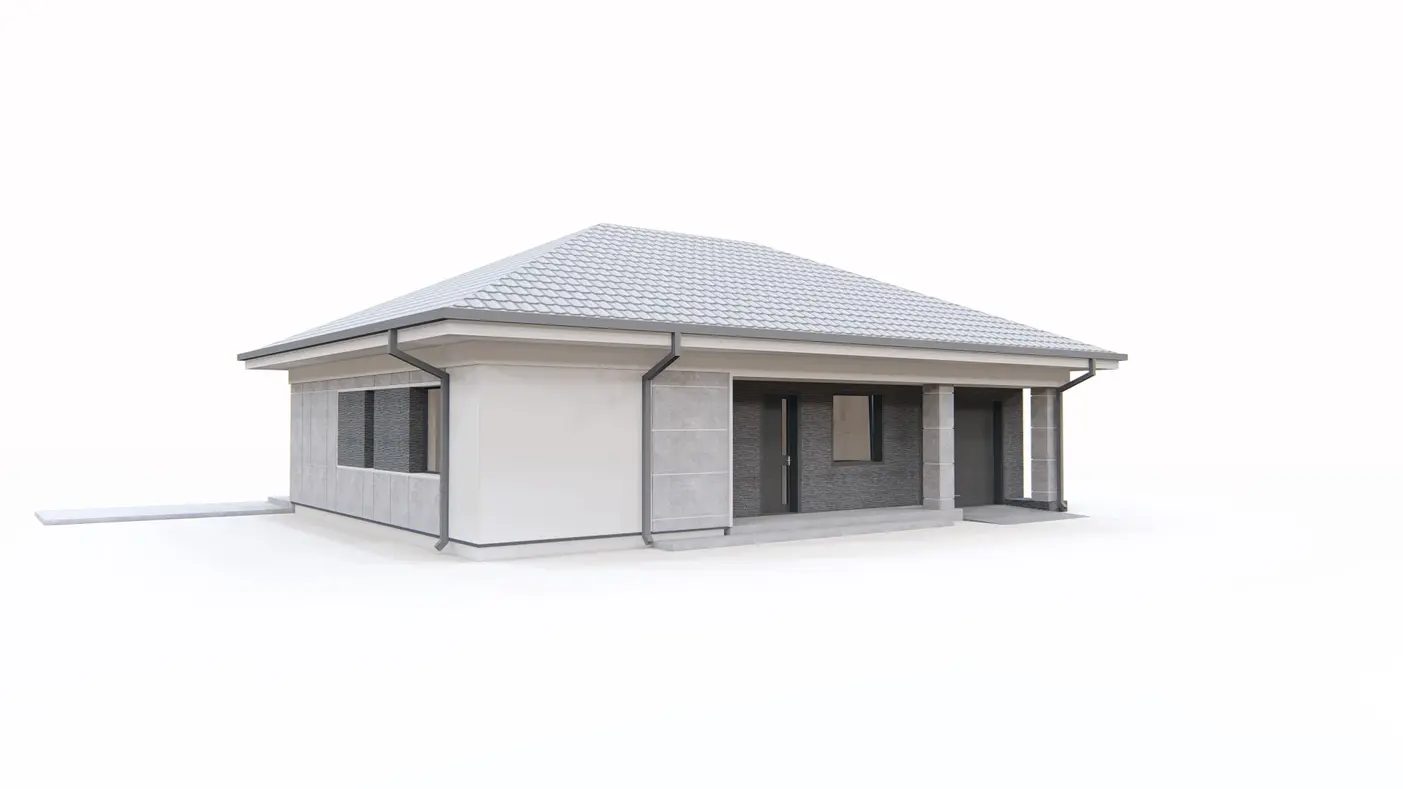

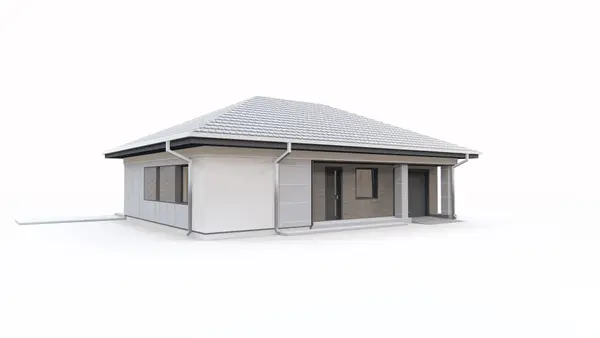

Gotowy projekt domu  - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu  - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.

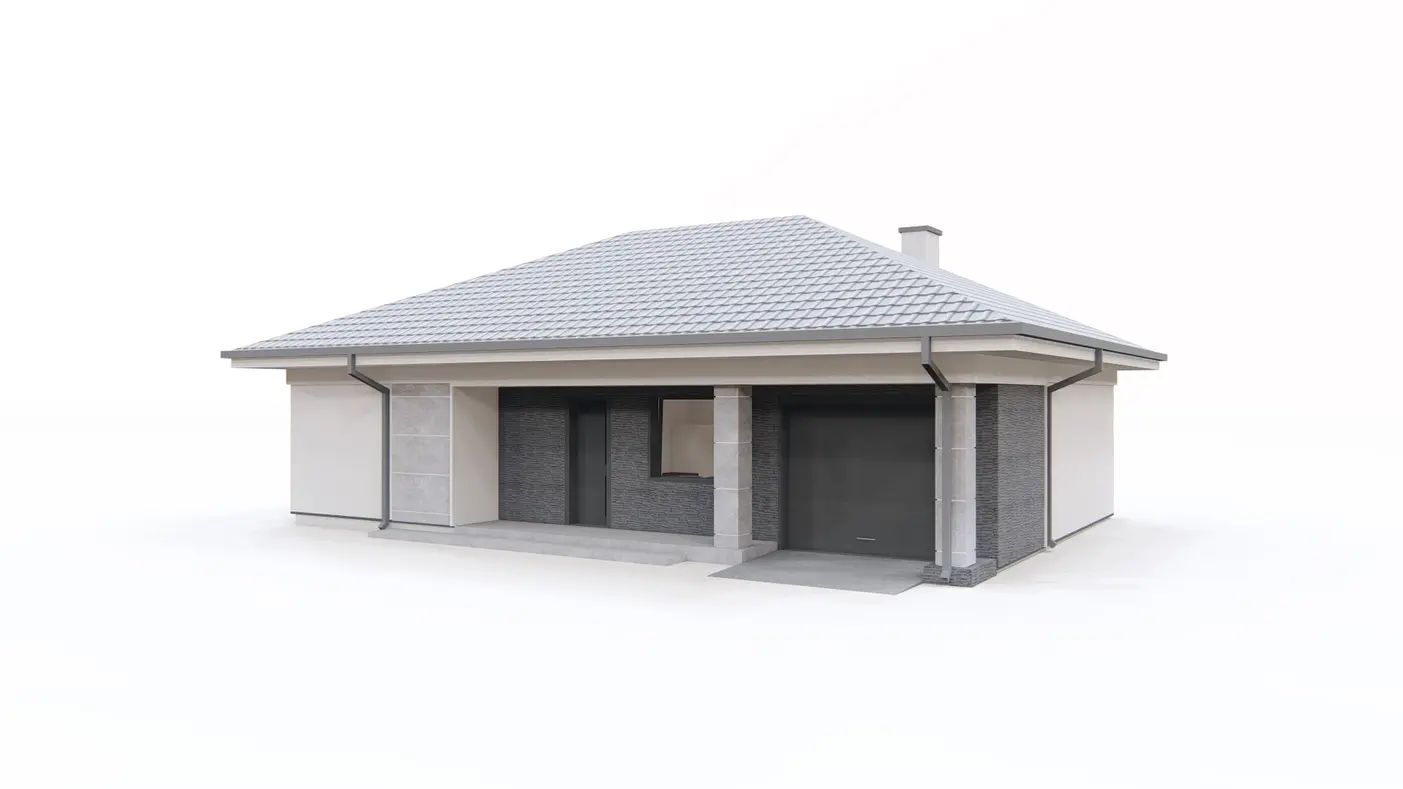

Z427 to kompaktowy dom parterowy o prostej bryle przekrytej dachem kopertowym. Elewacja wykończona została białym tynkiem, czarnym kamieniem elewacyjnym oraz płytami imitującymi beton. Dobór kolorystyki oraz materiałów sprawia, że prosty, niewielki dom wygląda nowocześnie.

Do domu wchodzimy z podcienia wejściowego. W sieni zaplanowano miejsce na pojemną szafę. Dalej wchodzimy do części reprezentacyjnej. Jest to otwarta część dzienna. Przestronny salon z jadalnia oraz dużym przeszkleniem z wyjściem na zadaszony taras oraz ustawna kuchnia. Znalazło się tu również miejsce na WC dla gości.

W drugiej części domu, za zamkniętymi drzwiami znajdziemy część prywatną domowników. Zaprojektowano tu dwie sypialnie i przestronną łazienkę, która pomieści zarówno wannę jak i prysznic.

Projekt Z427 to funkcjonalny dom parterowy z garażem jednostanowiskowym umieszczonym z prawej strony budynku. Jest to dobry wybór dla rodziny 2+1 lub osób, których dzieci "wyfrunęły" już z gniazda rodzinnego.

Gotowy projekt domu  - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.
Gotowy projekt domu  - Parterowy dom z dachem kopertowym, garażem 1-stanowiskowym i dwoma sypialniami.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
