    WT2017wybierz
    WT2021wybierz (+1000zł)

    Zx83 30 odbicie lustrzane

    Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 150
    2 425,50
    Oszczędzasz 724,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 150
    2 425,50
    Oszczędzasz 724,50

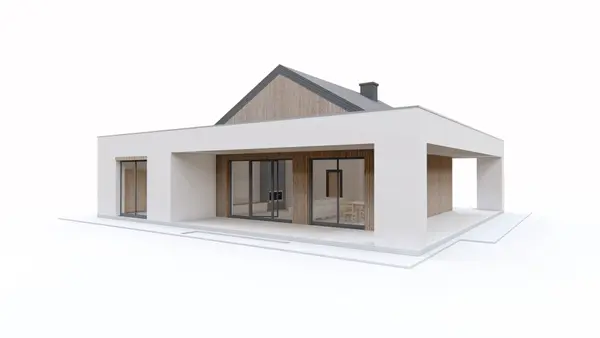

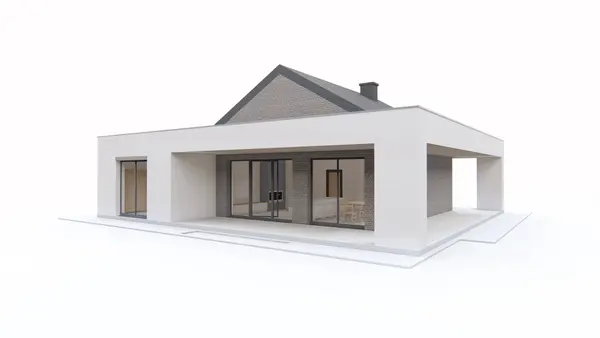

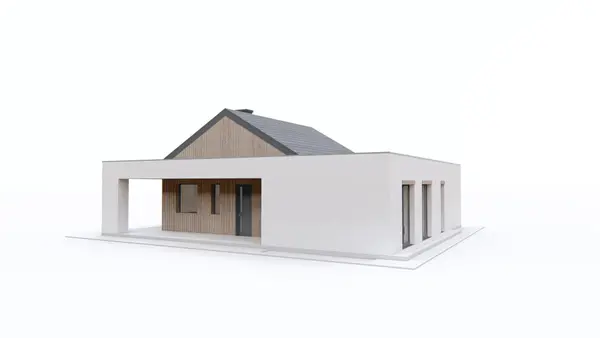

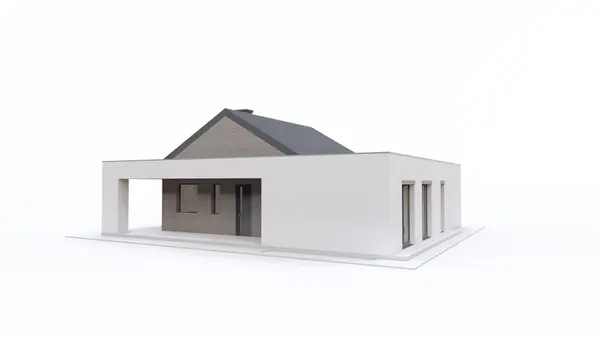

    Gotowy projekt domu Zx83 30 - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    Gotowy projekt domu Zx83 30 - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    Gotowy projekt domu Zx83 30 - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    Gotowy projekt domu Zx83 30 - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    przestronny salon z kuchnią i jadalnią
    komfortowa sypialnia
    komfortowa sypialnia
    komfortowa sypialnia
    duża łazienka
    przestronna jadalnia
    otwarta kuchnia

    Parter 110,6 / 113,6

    Sień
    4,1 m²
    Hol
    5,9 m²
    Pomieszczenie gospodarcze
    3,1 m²
    Kuchnia
    9,5 m²
    Salon+jadalnia
    33,3 m²
    Łazienka
    3,0 m²
    Hol
    8,4 m²
    Pokój
    13,6 m²
    Łazienka
    6,5 m²
    Pokój
    13,1 m²
    Pokój
    13,2 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,26 m
    długość
    20,56 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    13,26 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    110,6 / 113,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    145,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    318,33 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,5 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30° / 2°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    179,82 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,3 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,26 x 20,56 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    papa bitumiczna, dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna, żelbetowy (stropodach)

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    89,95 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    68,4 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,23
    MW1Ściana działowa
    SD3Stropodach ocieplany≤ 0,18
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx83 30

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 212 288  141 525

    51%33%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    gotowy projekt domu Zx83 30 – aranżacja wnętrz, Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 150
    2 425,50
    Oszczędzasz 724,50

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    Gotowy projekt domu  - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.

    Zx83 30 to parterowy, współczesny dom, który częściowo został przykryty dachem dwuspadowym, natomiast taras i część nocna po zewnętrznym obrysie dachem płaskim. Wewnętrzna bryła (wyższa) pokryta została drewnianymi pionowymi deskami. Sześcian zewnętrzny, niższy (tynk biały) okala wewnętrzna bryle tworząc jednocześnie zadaszenie tarasu przechodzące od frontu aż na tył ogrodu. Przyda się to zarówno w deszczowe dni jak i gorące upalne lato :)

    Wnętrze zostało podzielone na dwie odrębne strefy. Wejście do domu zostało umieszczone w sześcianie wewnętrznym pod zadaszeniem. Wchodząc do wnętrza znajdujemy się w otwartej części dziennej. Jest to salon z jadalniom gdzie umieszczono duże przeszklenia oraz nieco schowana kuchnia, którą wedle uznania można zamknąć aby zapachy nie przedostawały się do pozostałej części domu. Dodatkowym atutem jest niewielka łazienka dla gości w której znalazło się również miejsce na prysznic.

    Prawa strona to część nocna. Za zamkniętymi drzwiami znajdziemy 3 przestronne sypialnie, dużą przestronną łazienkę z miejscem na pralkę oraz wyjściem na zewnątrz.

    Projekt Zx83 30 przeznaczony jest dla osób pragnących relaksu, rodzinnego odosobnienia oraz komfortu. Prosty, praktyczny a jednocześnie elegancki i wyróżniający się w sąsiedztwie.

    Jest to również propozycja dla osób, którym podoba się styl nowoczesny, jednak warunki nie pozwalają na budowę domu z dachem płaskim.

    Gotowy projekt domu  - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.
    Gotowy projekt domu  - Dom parterowy z podziałem na strefy, z 3 sypialniami i dużym zadaszonym tarasem.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
