Z422
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Z422 odbicie lustrzane
Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.

murowany
murowany
dostępność projektu: 3 dni robocze
5 700
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 700
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu Z422 - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
przestronny salon z kuchnią i jadalnią
komfortowa sypialnia
sypialnia z łazienką i garderobą
duża łazienka
przestronna jadalnia
otwarta kuchnia
duże pom. gospodarcze
wyjścia na taras

Parter 96,0 / 125,7

Sień
3,5 m²
Hol
3,2 m²
Pomieszczenie gospodarcze
7,0 m²
Łazienka
3,9 m²
Spiżarka
1,6 m² / 2,4 m²
Kuchnia
12,1 m²
Łazienka
6,0 m²
Garderoba
7,8 m²
Pokój
11,4 m²
Salon+jadalnia
37,0 m²
Gabinet
9,6 m²
Garaż
22,0 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
komfortowa sypialnia
komfortowa sypialnia
sypialnia z garderobą
duża łazienka

Poddasze 56,4 / 74,5

Hol
5,2 m²
Pokój
11,6 m² / 16,4 m²
Pokój
17,1 m²
Łazienka
8,4 m²
Pokój
9,3 m² / 13,1 m²
Garderoba
4,8 m² / 8,6 m²
Schody
0,0 m² / 5,7 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,56 m
długość
23,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,86 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
152,4 / 200,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
163,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
22,0 m²
Kubatura
557,07 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,04 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
38° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
157,22 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,56 x 23,36 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
gont/blacha/folia PVC/papa bitumiczna/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna,żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
24,26 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
61,35 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z422

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 700
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 700

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.

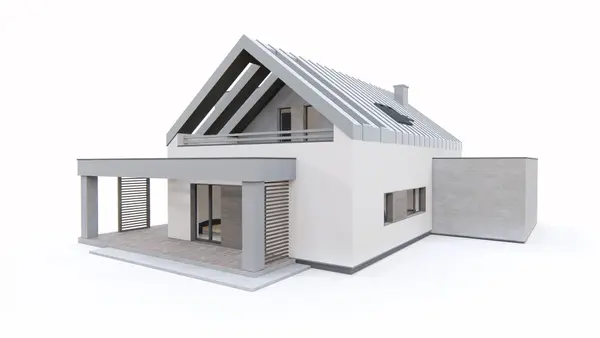

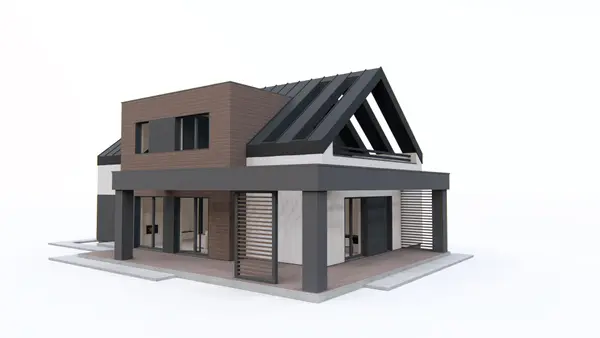

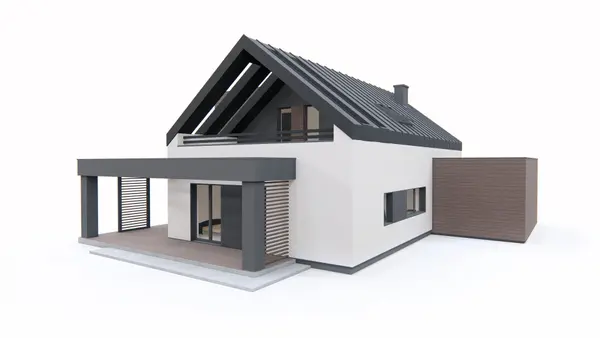

Z422 to propozycja nowoczesnego domu z dachem dwuspadowym, z kalenicą prostopadłą do drogi oraz prostą, dużą lukarną. Elewacja utrzymano w nowoczesnej kolorystyce. Połączono biały tynk z ciepłym odcieniem drewna na deskach. Dach z blachą na rąbek, zamiast tradycyjnej dachówki oraz elementy ciemnego tynku podkreślają wyjątkowość budynku. Jako element dekoracyjny, dodano przesuwane panele osłaniające przed dużym słońcem w odcieniu drewna i antracytu.  Jest to idealna propozycja dla osób, którym podoba się styl nowoczesny ale niestety nie mogą pozwolić sobie na dom z płaskim dachem.

Po wejściu do domu z sieni bezpośrednio dostaniemy się przez PG do garażu. Część dzienną, umieszczono w centralnej części domu. Kuchnia po stronie lewej, salon z jadalnią po prawej. Duże przeszklenia wprowadzą dużo światła do wnętrza a jednocześnie wyprowadzą nas na zadaszony taras. Od strony ogrodu, to prywatna, zamknięta część, w której znajduje się przestronna sypialnia z prywatną garderobą i łazienką. Może pełnić rolę masterbedroom inwestorów lub miejsce w którym spokój znajdą np. nasi starsi rodzice lub nastoletnie dziecko. W parterze mamy jeszcze niewielką łazienkę dla gości oraz gabinet, zlokalizowany zaraz przy wejściu.

Poddasze to typowa część nocna. Trzy sypialnie z czego jedna posiada własną garderobę. Duża przestronna łazienka która pomieści zarówno wannę jak i prysznic oraz duży, częściowo zadaszony taras na który dostaniemy się z dwóch sypialni od strony ogrodu.

Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.
Gotowy projekt domu  - Dom z dachem dwuspadowym, nowoczesną lukarną, bocznym tarasem oraz garażem.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 700

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Jacek Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, w opisie ten projekt nie posiada wariantów. W związku z tym mam pytanie czy ten projekt jest dostępny w wersji lustrzanej plus ew. z dużym dwustanowiskowm garażem. Czy takie zmiany może zrobić projektant adaptujący, czy Państwo sami to wykonujecie lub czy macie już w ofercie w/w modyfikacje?

Obsługa klienta

  • Usuń ze znajomych

Do Jacek Z. : Witam,
odbicie lustrzane dostępne jest na takich samych warunkach jak wersja podstawowa - należy zaznaczyć odpowiednią opcję po dodaniu projektu do koszyka lub zaznaczyć to w mailu lub rozmowie z naszym konsultantem podczas składania zamówienia; zmiana garażu na dwustanowiskowy to już większa zmiana projektowa - wiążąca się z dodatkowymi kosztami; można ją wprowadzić u architekta adaptującego lub w naszym studiu adaptacji. Aby poznać naszą wycenę proszę o wypełnienie formularza z naszej strony: https://z500.pl/blog/1765,studio-adaptacji-oferta.html

Wojciech Ł.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień dobry, czy jest możliwość zwiększenia wysokości ścianki kolankowej (tj. podniesienia dachu) o 0,9-1,0m? I czy możliwe jest powiększenie garażu na dwustanowiskowy?
Czy takie zmiany może zrobić projektant adaptujący, czy Państwo robią takie modyfikacje?
Pozdrawiam

Obsługa klienta

Do Wojciech Ł. : Dzień dobry, takie zmiany może wprowadzić architekt adaptujący a my wydamy na to zgodę. Druga opcja to my, jako biuro wprowadzamy zmiany i wysyłamy Panu już gotowy projekt jedynie do adaptacji. W celu wyceny i orientacji kosztów proszę o kontakt z naszym studiem adaptacji: studioadaptacji@z500.pl

Rafał
DoObsługa klienta: Witam mam pytanie chcę ten dom wybudować z konstrukcji drewnianej i piwnica czy to problem dla rego projektu?

Aleksandra L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. Czy na parterze można usunąć pokój garderobe i łazienkę i zrobić otwarta przestrzeń np na jadalnię?

Obsługa klienta

  • Usuń ze znajomych

Do Aleksandra L. : Witam, dopuszczamy wprowadzanie zmian do naszych projektów więc taka możliwość istnieje, jednak ze względu na fakt, że pomieszczenia te oddziela od jadalni ściana nośna nie będzie to zmiana najprostsza - najprawdopodobniej ściana będzie musiała zostać zastąpiona np. dwoma słupami na których oprze się konstrukcja. Zmianę można wprowadzić u architekta adaptującego lub w naszym studiu adaptacji: https://z500.pl/blog/1765,studio-adaptacji-oferta.html
