    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z418 - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.

    Z418 odbicie lustrzane

    Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 870
    2 439,50
    Oszczędzasz 430,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    2 870
    2 439,50
    Oszczędzasz 430,50
    Gotowy projekt domu Z418 - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    Gotowy projekt domu Z418 - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    Gotowy projekt domu Z418 - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    Gotowy projekt domu Z418 - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    przestronny salon z kuchnią i jadalnią
    komfortowa sypialnia
    komfortowa sypialnia
    przestronna jadalnia
    otwarta kuchnia

    Parter 60,1 / 63,6

    Sień
    3,4 m²
    Hol
    5,4 m²
    Kuchnia
    6,9 m²
    Salon+jadalnia
    20,5 m²
    Pomieszczenie gospodarcze
    3,5 m²
    Pokój
    11,3 m²
    Łazienka
    4,0 m²
    Pokój
    8,6 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.

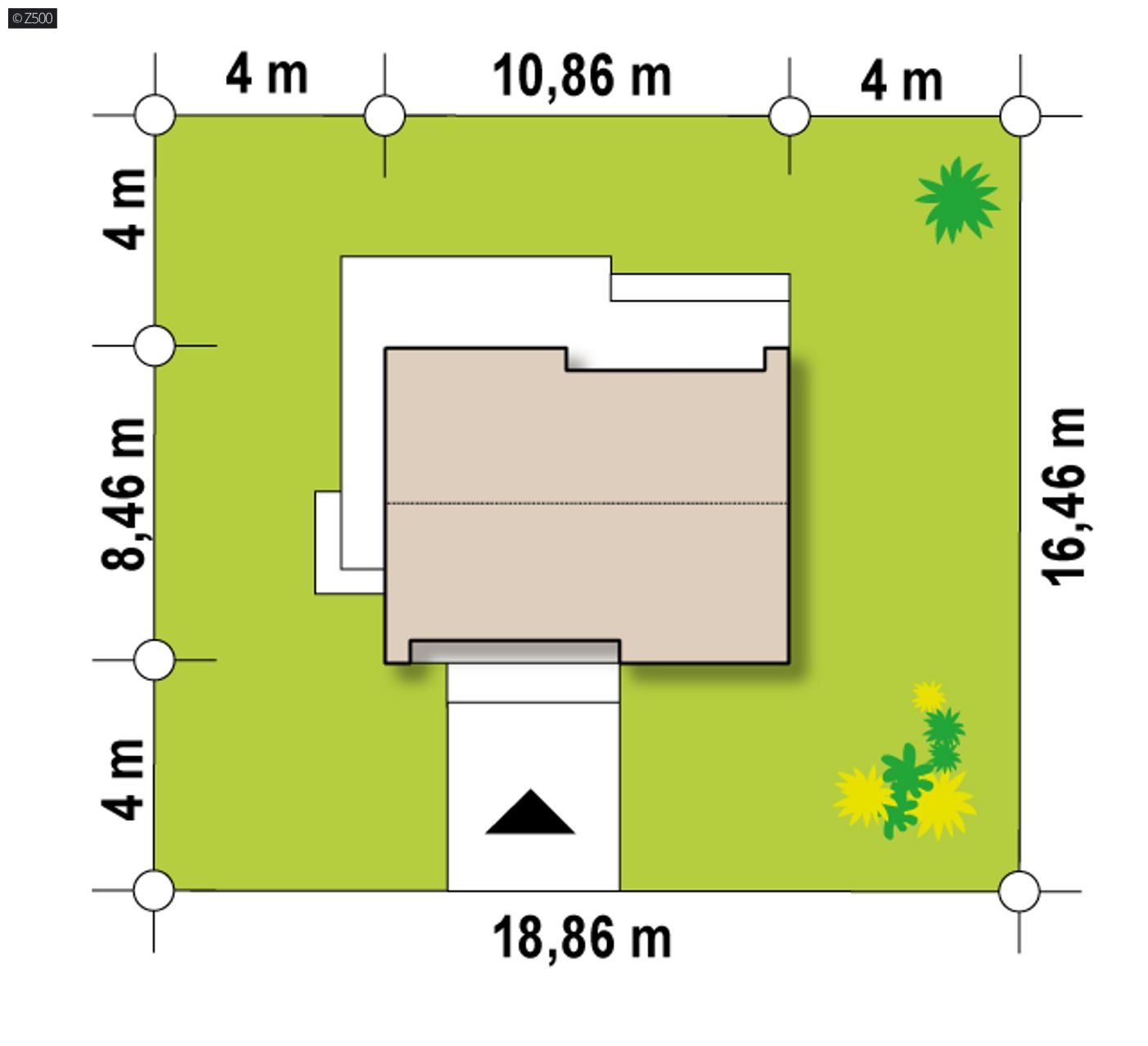

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    18,86 m
    długość
    16,46 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    10,86 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    60,1 / 63,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    85,5 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    184,39 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,09 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    106,08 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    18,86 x 16,46 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    wiązary
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    wiązary prefabrykowane
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, pompa ciepła CWU, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    66,54 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    52,5 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW1Ściana działowa
    SD1Dach nieocieplony
    SS2podsufitka≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z418

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 130 613  87 075

    47%40%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 870
    2 439,50
    Oszczędzasz 430,50

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    Gotowy projekt domu  - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.

    Z418 to propozycje niewielkiego, współczesnego domu z dwuspadowym dachem bez okapów. Elewacja została pokryta jasną blachą na rąbek w elewacji frontowej oraz ogrodowej. Boki domu oraz wnęki wypełniła okładzina drewniana nadając całości cieplejszego wyglądu. Dwie niewielkie wnęki stanowią zadaszenie przy wejściu do domu oraz przy wyjściu z sypialni na taras co stanowi atut w deszczowe lub śnieżne dni.

    Wnętrze podzielono na dwie strefy. Wchodząc do środka mamy część dzienną po stronie lewej. Jest to przestronny salon z jadalnia oraz aneksem kuchenny. Duże przeszklenia wpuszczą do środka wystarczającą ilość światła a także dadzą piękny widok na ogród. Po prawej natomiast znajdziemy dwie sypialnie i łazienkę w której znalazło się również miejsce na pralkę. Sypialnia główna umieszczona od ogrodu posiada okno balkonowe z wyjściem do ogrodu.

    Prezentowany projekt dekowany jest dla: młodych ludzi, którzy wolą własną przestrzeń zamiast mieszkania w bloku; rodzin, których dzieci "wyfrunęły" z gniazda; oraz sprawdzi się również jako domek letniskowy.

    Na powierzchni 59m2 zaprojektowano otwartą część dzienną, sypialnię z wyjściem na taras, ustawną łazienkę oraz gabinet, który może pełnić rolę pokoju gościnnego lub garderoby.

    Gotowy projekt domu  - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.
    Gotowy projekt domu  - Dom parterowy o powierzchni ok 60m2 z dachem dwuspadowym bez okapu.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
