Z389 D
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.

Z389 D

49
Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.
Warianty: 1
Komentarze: 0
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz

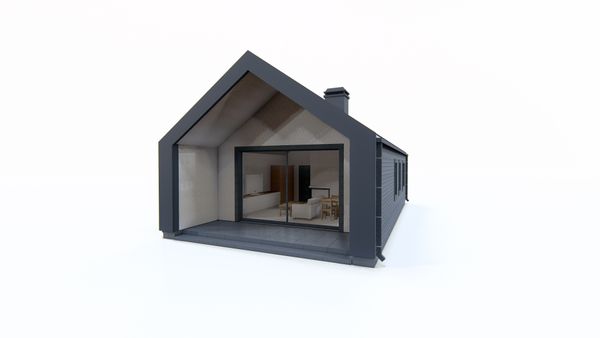

Gotowy projekt domu Z389 D - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.

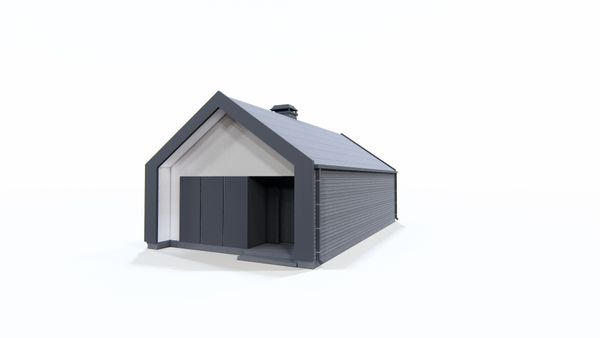

Gotowy projekt domu Z389 D - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.

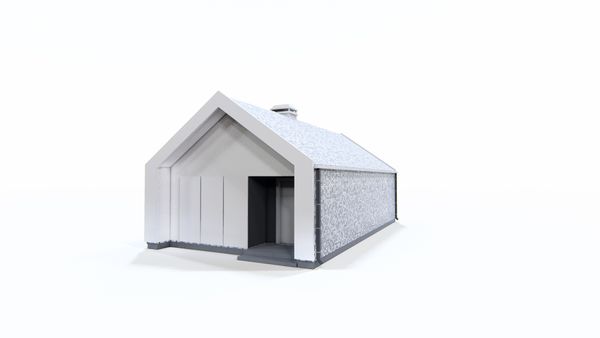

Gotowy projekt domu Z389 D - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.

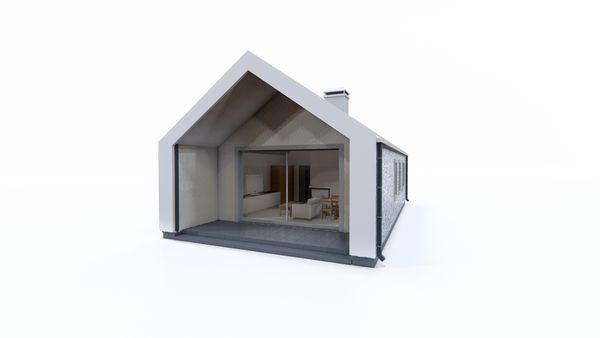

Gotowy projekt domu Z389 D - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.
Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.
przestronny salon
otwarta kuchnia z jadalnią
komfortowa sypialnia

Parter 48,6

Sień
3,1 m²
Pokój
10,5 m²
Łazienka
4,1 m²
Kuchnia
8,7 m²
Salon
22,2 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią.

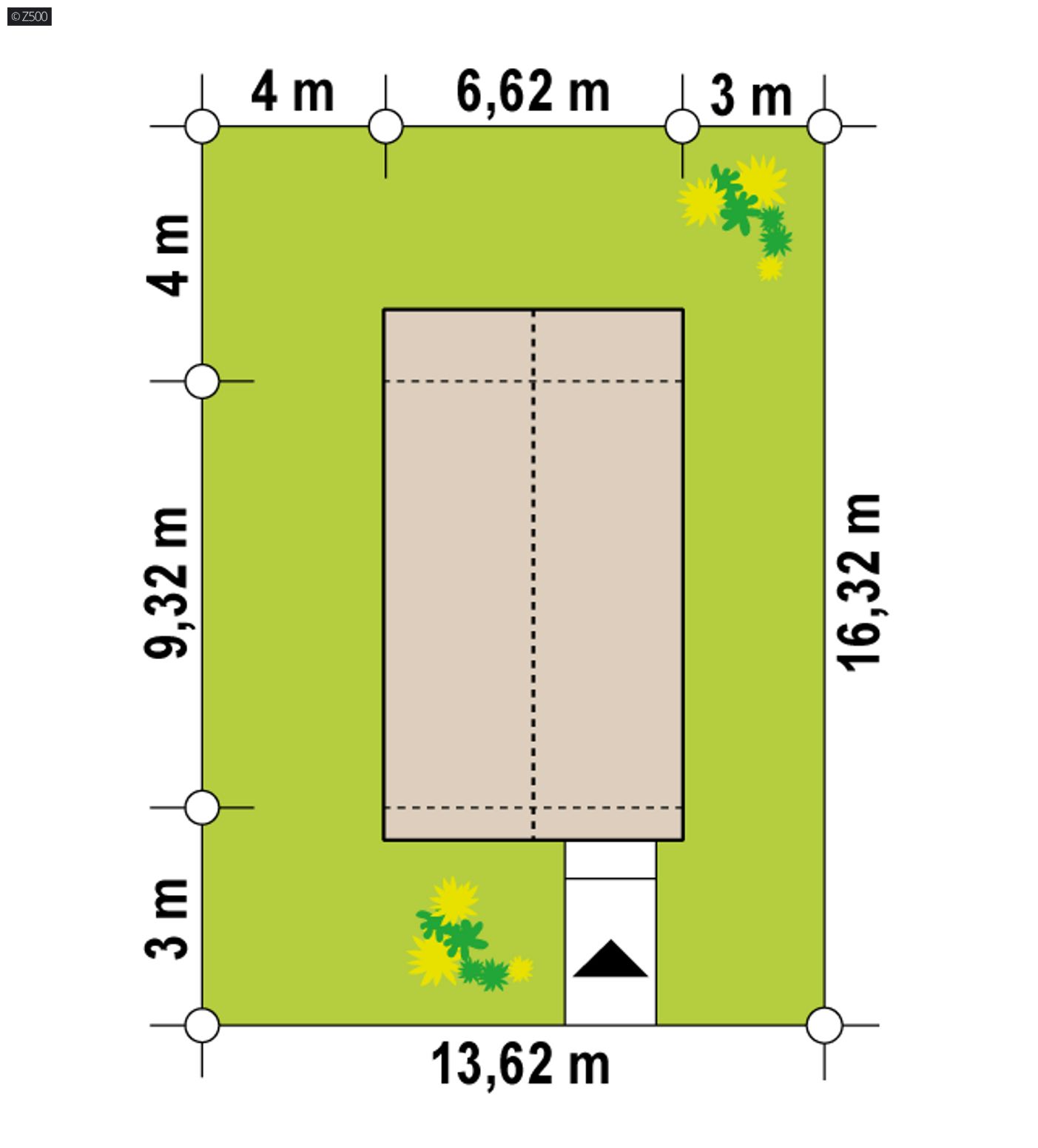

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
13,62 m
długość
16,32 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
6,62 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
48,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
66,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
177,73 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,5 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
97,22 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
13,62 x 16,32 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
dachówka
technologia
drewniany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z389 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Opis funkcjonalny

Z389 D to propozycja niewielkiego, współczesnego domku w nieco nowoczesnym wydaniu. Jest to idealna propozycja zarówno na działkę letniskową jak i dom całoroczny. Biało-grafitową elewacje docenią osoby lubiące klasykę oraz proste rozwiązania.

Wnętrze to sypialnia z miejscem na pojemną szafę, łazienka w której zmieścimy zarówno wannę jak i pralkę oraz otwarta część dzienna. Salon oraz kuchnie z dużym przeszkleniem umieszczono od strony ogrodu gdzie w ciepłe i słoneczne dni możemy powiększyć przestrzeń o zadaszony taras. Natomiast w zimniejsze dni ogrzeje nas centralnie umieszczony kominek/

Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
