Z7 D odbicie lustrzane

Name: Z7 D
Brand: Z500
Price: 2099.50 PLN
Availability: InStock

w technologii szkieletowej

drewniany

dostępność projektu: 3 dni robocze

2 470 zł

2 099,50 zł

Oszczędzasz 370,50 zł

15% RABATU + DODATKI ZA 3000 ZŁ GRATIS!

Gotowy projekt domu Z7 D - w technologii szkieletowej

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Parter 83,4 m²

Sień

3,5 m²

Hol

5,8 m²

Kuchnia

7,4 m²

Pom. gosp.

3,0 m²

Salon+jadalnia

21,6 m²

Pokój

11,4 m²

Pokój

14,4 m²

Pokój

10,7 m²

Łazienka

5,5 m²

odbicie
lustrzane

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

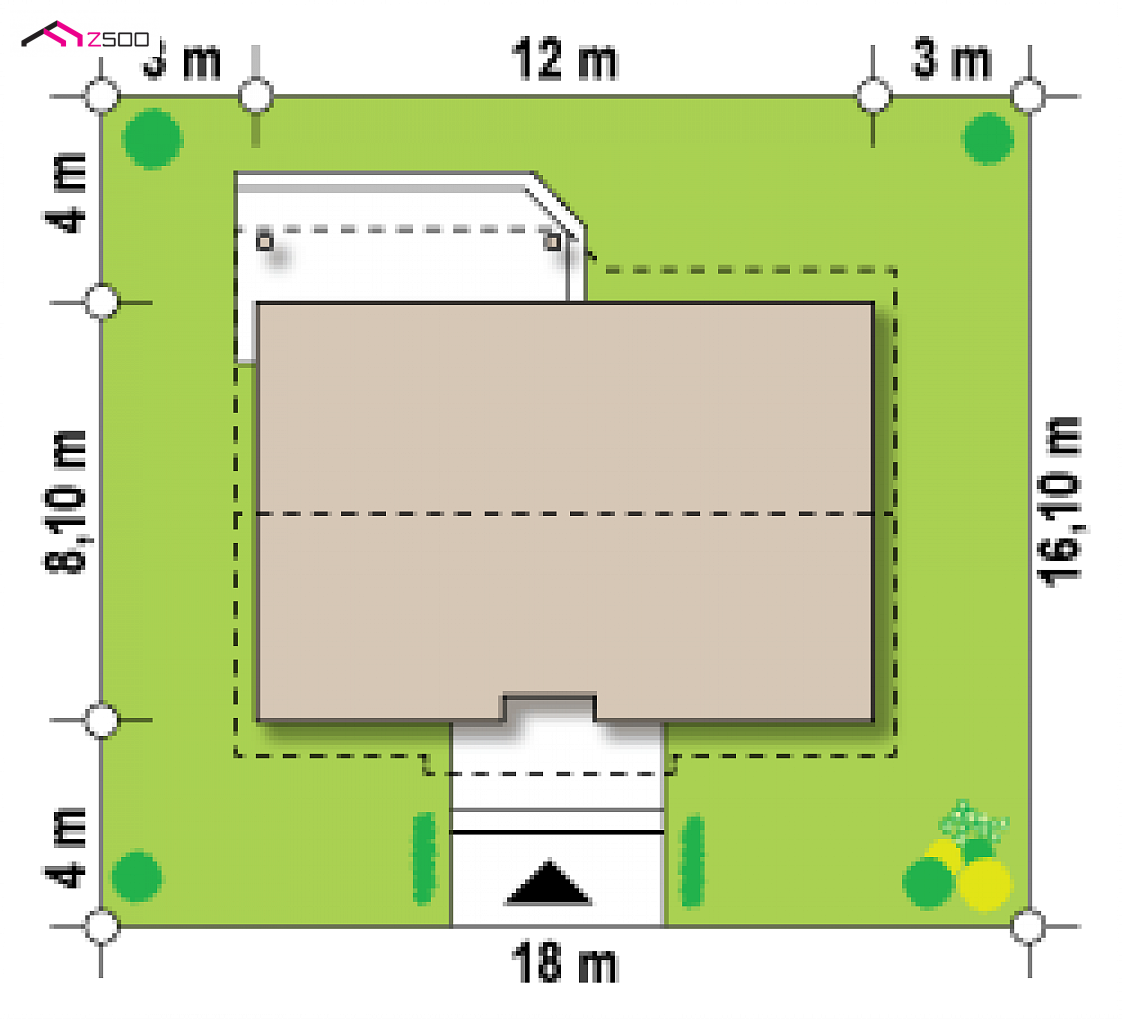

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość

18 m

długość

16,1 m

Wymiary elewacji frontowej

Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi

12 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

83,4 m²

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

Powierzchnia zabudowy

96,2 m²

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

Kubatura

233,4 m³

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

Wysokość domu

5,46 m

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

Kąt nachylenia dachu

22°

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

Powierzchnia dachu

142,33 m²

Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.

Wysokość ścianki kolankowej

0,15 m

Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

Minimalne wymiary działki

18 x 16,1 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany

szkielet drewniany

Strop (parter)

wiązary

Dach

dachówka

technologia

drewniany

Projekt konstrukcji wykonany został przy założeniach:

III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m²)
III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m²)
głębokość przemarzania gruntu hz = 1,2m
budynek zaliczono do I-ej kategorii geotechnicznej
obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza

gaz, rekuperacja

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)

94 kWh/m²/rok

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

Energia końcowa (Ek)

83,5 kWh/m²/rok

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z7

wg cennika sekocenbud 2017/10

	Ceny średnie	Ceny minimalne
Stan surowy zamknięty	126 771 zł	107 895 zł
Instalacje	37 575 zł	31 980 zł
Prace wykończeniowe	48 088 zł	40 928 zł
Razem:	212 435 zł	180 803 zł

Ten dom możesz postawić metodą gospodarczą za:

148 937,91 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z7 D – aranżacja wnętrz, w technologii szkieletowej

bezpośredni kontakt z architektem konsultacje z projektantem
najszybsza bezpłatna wysyłka oszczędzasz 20 zł
zgoda autorska na zmiany w projekcie
wygodna teczka na dokumenty
gratis do każdego projektu zestawy projektów dodatkowych

drewniany

dostępność projektu: 3 dni robocze

2 470 zł

2 099,50 zł

Oszczędzasz 370,50 zł

Projekt Z7D jest niewielkim i tanim w realizacji domem parterowym z dachem dwuspadowym. Prosta współczesna bryła, pozwoli na szybką i ekonomiczną budowę. Wzbogacenie elewacji drewnianymi elementami doda mu dodatkowego uroku, a tym samym wzbogaci walory estetyczne.

Na parter wchodzimy poprzez zadaszone wejście, prosto do sieni, skąd dalej wchodzimy do holu. Stanowi on ciąg komunikacyjny pomiędzy poszczególnymi pomieszczeniami. Parter możemy podzielić na dwie strefy, dzienną i sypialną. W jednej znajdują się trzy sypialnie oraz spora łazienka, natomiast w drugiej salon połączony z jadalnią i kuchnią oraz pomieszczenie gospodarcze. Z salonu mamy wyjście na zadaszony taras, który może być miłym miejscem na spędzenie wieczoru. Przeszklone duże drzwi zapewnią widok na ogród, a tym samym jedność z otoczeniem zewnętrznym.

Dom spodoba się wszystkim tym którzy szukają niewielkiego, funkcjonalnego domku parterowego, który mimo swych niewielkich rozmiarów posiada wiele miejsca na przestronne szafy i zaspokaja wszystkie niezbędne potrzeby.

Wariant podstawowy w technologii szkieletowej.

Ten projekt występuje na rynku również pod nazwą:

- WAE1364
- THY-726
- SZ5 Z7 D CE (DOM OZ2-93)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.
