Zx168
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Zx168 odbicie lustrzane
Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym

murowany
murowany
dostępność projektu: 3 dni robocze
6 950
6 116
Oszczędzasz 834
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 950
6 116
Oszczędzasz 834
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu Zx168 - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
przestronny salon z kuchnią i jadalnią
komfortowa sypialnia
komfortowa sypialnia
sypialnia z łazienką i garderobą
duża łazienka
przestronna jadalnia
otwarta kuchnia

Parter 153,0 / 193,6

Sień
4,8 m²
Garderoba
5,3 m²
Hol
17,6 m²
WC
1,9 m²
Gabinet
9,4 m²
Hol
7,8 m²
Pokój
12,4 m²
Garderoba
3,9 m²
Łazienka
3,6 m²
Pokój
12,8 m²
Pokój
12,8 m²
Łazienka
6,5 m²
Spiżarka
2,9 m²
Kuchnia+jadalnia
21,8 m²
Salon
29,5 m²
Pomieszczenie gospodarcze
5,3 m²
Garaż
35,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
29,96 m
długość
26,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
24,11 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
153,0 / 193,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
246,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
35,4 m²
Kubatura
602,92 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,54 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
233,76 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
29,96 x 26,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
blacha/folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
62,25 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
55,35 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT4Zadaszenie żelbetowe
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx168

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
gotowy projekt domu Zx168 – aranżacja wnętrz, Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
6 950
6 116
Oszczędzasz 834
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 950
6 116
Oszczędzasz 834

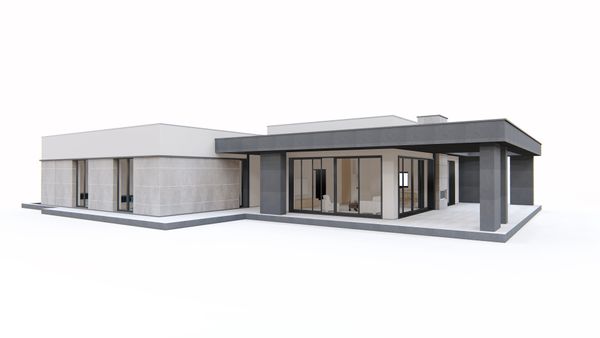

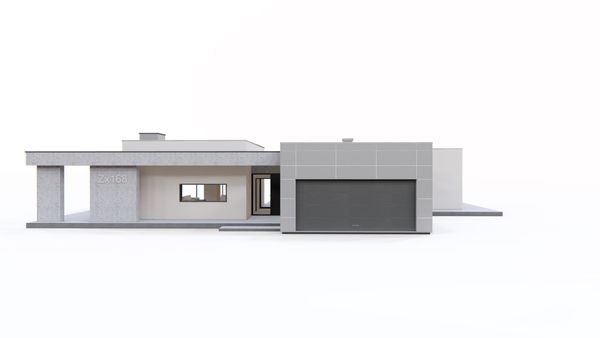

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu  - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym

Zx168 to nowoczesny, ekskluzywny, parterowy dom w odcieniach szarości z dużymi przeszkleniami i prostymi, dekoracyjnymi elementami służącymi jako zadaszenie. Duży, zadaszony taras z kominkiem zewnętrznym to idealne miejsce na spędzenie ciepłych wieczorów z rodziną lub przyjaciółmi.W całym domu zaprojektowano przeszklenia do podłogi, będące jednocześnie wyjściami tarasowymi. Cała bryła została zaprojektowana jako 3 odrębne sześciany, których ogniwem łączącym jest korytarz.

Pierwszy sześcian to część techniczna - garaż na dwa stanowiska postojowe z pomieszczeniem gospodarczym oraz garderobą, przez którą dostaniemy się bezpośrednio do sieni.

Drugi sześcian to otwarta strefa dzienna - przestronny salon oraz jadalnia z aneksem kuchennym. Część robocza (kuchnia) została oddzielona od wejścia spiżarką, którą doceni każda Pani domu. Miejscem centralnym pomieszczenia jest kominek. Ponieważ salon i jadalnia zwierają przeszklone narożne wyjścia, są więc doskonale doświetlone, a słońce dociera tu o każdej porze dnia.

Trzeci zaś sześcian to sfera życia domowników i zarazem nocna strefa domu, do której zaproszeni na wytworną kolację goście nie mają wstępu. Zlokalizowano tu trzy przytulne sypialnie, oraz dwie łazienki i garderobę. Każda z sypialni posiada indywidualne wyjście na taras, co może być niezmiernie pomocne, gdy ma się wątpliwości czy strój będzie odpowiedni do panującej pogody. Dodatkowy pokój pełniący rolę gabinetu lub pokoju gościnnego może zostać przekształcony na dodatkową sypialnie. Aby osoba zamieszkująca to pomieszczenie nie czuła się wyodrębniona należy drzwi wejściowe przenieść od strony korytarza w części prywatnej.

Zx168 został zaprojektowany na "przestrzał" co daje wrażenie otwartości. Dodatkowym plusem projektu jest to, że można łatwo dostosować go do stron świata, zmieniając lokalizację wejścia. Wystarczy, że sień przeniesiemy w miejsce zagłębienia nad garażem.


Projekt przypadnie do gustu osobom, szukającym funkcjonalnych i sprawdzonych rozwiązań w nowoczesnej formie. To dom dla kogoś, kto lubi się wyróżniać i mieć coś zupełnie innego niż wszyscy sąsiedzi.

Gotowy projekt domu  - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym
Gotowy projekt domu  - Nowoczesny dom parterowy z wyraźnymi podziałami stref oraz kominkiem zewnętrznym

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
6 950
6 116
Oszczędzasz 834

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Obsługa klienta

  • Usuń ze znajomych

Do Michał : Dzień dobry
Tak, można kupić projekt w wersji lustrzanej. Przy składaniu zamówienia trzeba zaznaczyć, że ma to być wersja lustrzanego odbicia.
Pozdrawiamy
Z500

Obsługa klienta

  • Usuń ze znajomych

Do Sylwia S. : Dzień dobry

Na stronie projektu Zx168 znajdują się pliki do pobrania.
Po założeniu konta będzie można pobrać rysunki szczegółowe tego projektu.

Pozdrawiamy

Obsługa klienta

  • Usuń ze znajomych

Do Malgorzata Atras : Dzień dobry,
możemy zaproponować poniższe zbliżone projekty:
https://z500.pl/projekt/781/Z312,parterowym-dom-z-duzym-salonem-oraz-tarasem-dostepnym-dla-kazdego-z-pokoi.html
https://z500.pl/projekt/33888/Z471,dom-parterowy-z-dachem-wielospadowym-garazem-i-3-sypialniami.html
https://z500.pl/projekt/1183/Z378,parterowy-dom-z-garazem-dwustanowiskowym.html
W przypadku jeśli nadal nie będą spełniały warunków zabudowy lub miejscowego planu możemy w nich wprowadzić zmiany. Możliwe, że nawet istniałaby szansa zrobienia dachu spadzistego w Zx168, ale to wymaga dłuższej analizy. W celu wyceny zmian indywidualnych należy skorzystać z poniższego formularza: https://z500.pl/blog/1765,studio-adaptacji-oferta.html

Przemo
Dzień dobry, mam pytanie: czy ktoś z Państwa realizował ten projekt? Będę Wdzięczny za informację kontakt.

Krystian Ł.

  • Usuń ze znajomych
  • Dodaj do znajomych

Według waszego projektu garaż ma 41,14 m2 , jakim sposobem tyle wam wyszło skoro wymiary garażu wynoszą 6,04m*5,86m co daje sumę 35,39 m2 ???

Obsługa klienta

  • Usuń ze znajomych

Do Krystian Ł. : dziękuję za zgłoszenie, projekt właśnie jest w trakcie opracowania, zostanie to poprawione, powinno być 35,39m2.

Pozdrawiam serdecznie, Karol Kamiński
