Zx85
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

Zx85 odbicie lustrzane
Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

dostępność projektu: 3 dni robocze
8 560
7 704
Oszczędzasz 856
dostępność projektu: 3 dni robocze
lustrzane odbicie
8 560
7 704
Oszczędzasz 856
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
salon na dwie kondygnacje
zadaszone wejście
wejście do PG z zewnątrz
ukryta kuchnia
duży garaż
duże przeszklenia

Parter 96,5 / 143,1

Sień
5,9 m²
Hol
14,5 m²
Kuchnia
11,1 m²
Spiżarka
2,4 m²
Salon+jadalnia
44,5 m²
Gabinet
14,1 m²
Łazienka
4,1 m²
Pomieszczenie gospodarcze
7,3 m²
Garaż
39,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
antresola
duży zadaszony taras
duże przeszklenia

Piętro 95,2

Hol
15,8 m²
Pokój
13,1 m²
Garderoba
5,2 m²
Pralnia
6,1 m²
Łazienka
6,8 m²
Pokój
15,1 m²
Garderoba
6,6 m²
Pokój
12,0 m²
Garderoba
6,7 m²
Łazienka
7,9 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,46 m
długość
21,76 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
14,46 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
191,6 / 238,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
179,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
820,56 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,63 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
155,72 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,46 x 21,76 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Strop (piętro)
żelbetowy
Pokrycie dachu
papa bitumiczna
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
20,59 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
65,07 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx85

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
gotowy projekt domu Zx85 – aranżacja wnętrz, Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
dostępność projektu: 3 dni robocze
8 560
7 704
Oszczędzasz 856
dostępność projektu: 3 dni robocze
lustrzane odbicie
8 560
7 704
Oszczędzasz 856

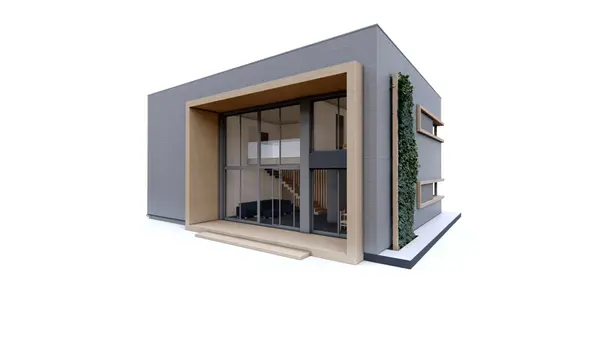

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

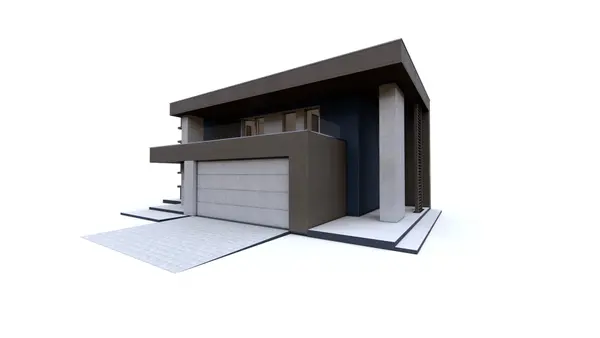

Zx85 jest projektem dużego, nowoczesnego, piętrowego domu, wywierającym ogromne wrażenie na każdym, kto gustuje w stylu modern. Prosta bryła na planie prostokąta z prostymi elementami zadaszenia oraz dużymi przeszkleniami zrobi wrażenie na każdym wielbicielu prostej formy. Cały budynek został obłożony ciemną płytką klinkierową lub kamieniem (według uznania inwestora), natomiast zadaszenia wykonano z płyt elewacyjnych drewnopodobnych.

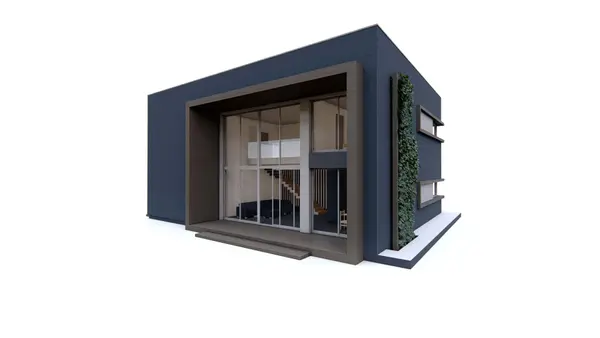

Magia dwukondygnacyjnych przeszkleń elewacji od strony ogrodu, rysuje na ścianach wnętrza domu tęczowe wzory, rozpromieniając jego wnętrze ciepłem słonecznych promieni.

Nad dwustanowiskowym garażem uzyskaliśmy piękną powierzchnię tarasu.

Wejście do domu zadaszono podcieniem, który chroni przed wiatrem, deszczem i śniegiem. W sieni po prawej stronie znajdziemy przejście do garażu z którego dostaniemy się dalej do pomieszczenia gospodarczego.

Parter przeznaczono na dzienną strefę mieszkalną. Obszerny salon połączono z jadalnią i częściowo oddzielonym aneksem kuchennym, z którym sąsiaduje spiżarka. Elementem dekoracyjnym bez wątpienia są centralnie umieszczone schody prowadzące na kładkę umieszczona nad salonem. Ogromny atut w projekcie Zx85 stanowi antresola z dużymi pionowymi przeszkleniami. Dzięki nim możemy hodować tu większą ilość roślin, które sprawią, że z przyjemnością będziemy „bujać w obłokach” przed biokominkiem zaczytani naszymi ulubionymi gatunkami literackimi. Z prawej strony, za ścianą ukryto gabinet lub pokój gościnny oraz niewielką łazienkę.

Piętro domu to prywatna i nocna strefa naszej fortecy oraz kraina wypoczynku zarazem. Po wejściu na drugą kondygnację znajdujemy się na kładce biegnącej nad naszym salonem. Udając się w lewą stronę, za drzwiami znajdziemy prywatną część rodziców. Przestronna sypialnia z dużą garderobą oraz pokojem kąpielowym. Po drugiej stronie urządzono część dla dzieci. Dwa pokoje, z czego każdy posiada własną garderobę, łazienka oraz pralnia. Na końcu korytarza znajduje się wyjście na tras, aby każdy mógł mieć do niego dostęp.

Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu  - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

animacja 360 stopni

Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.
Gotowy projekt domu Zx85 - Piętrowy dom na planie kostki z otwartym wnętrzem i dużymi przeszkleniami.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

dostępność projektu: 3 dni robocze
8 560
7 704
Oszczędzasz 856

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Ewelina
A można wiedzieć jakie województwo ? Chcemy taki w mazowieckim wybudować ale się cały czas zastanawiamy

Piotr H.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. czy ten projekt jest już w jakiejś realizacji ?? biorąc pod uwagę dostępność w 3dni.

Michalska
Do Łukasz Z. : Witam Piotr H. Jak budowa? mozna sie jakos z Panem skontaktowac i zapytac o pare szczegolow? my niedlugo ruszamy i pare spraw nas interesuje.

bede wdzieczna za namiary lub odpowiedz na mojego maila: michalska_m2@tlen,pl

Łukasz W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, macie może wiedzę czy ktoś już buduje dom z projektu ZX85 ? macie jakieś zdjęcia z realizacji, namiary na inwestorów?

Obsługa klienta

  • Usuń ze znajomych

Do Łukasz W. : Dzień dobry,
Jeśli projekt jest dostępny w 3 dni robocze oznacza to, że został już wcześniej kupiony, opracowany i zapewne wybudowany.
Ten jest dostępny w 20dni roboczych co oznacza, że Pan byłby pierwszą osobą która by kupiła.
Pozdrawiamy serdecznie,
