Z471
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

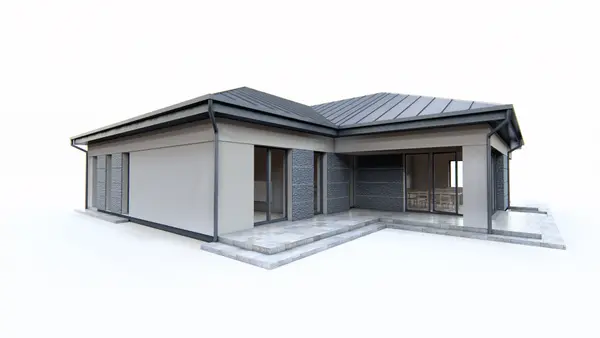

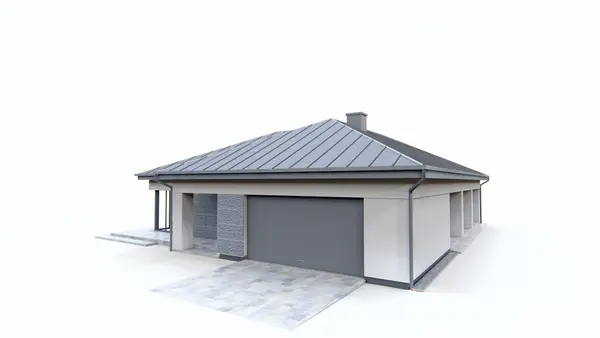

Gotowy projekt domu Z471 - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.

Z471 odbicie lustrzane
Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.

murowany
murowany
dostępność projektu: 3 dni robocze
5 510
4 848,80
Oszczędzasz 661,20
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 510
4 848,80
Oszczędzasz 661,20
Gotowy projekt domu Z471 - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.
Gotowy projekt domu Z471 - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.
Gotowy projekt domu Z471 - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.
Gotowy projekt domu Z471 - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.
master bedroom
duże, narożne przeszklenia
duży garaż
zadaszone wejście
zadaszony taras

Parter 143,7 / 190,3

Sień
6,7 m²
Hol
6,3 m²
Salon+jadalnia
41,8 m²
Kuchnia
14,4 m²
Hol
9,9 m²
WC
2,2 m²
Łazienka
9,1 m²
Pokój
12,5 m²
Pokój
13,1 m²
Pokój
15,3 m²
Garderoba
7,6 m²
Łazienka
4,9 m²
Pomieszczenie gospodarcze
5,0 m²
Garaż
41,6 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.

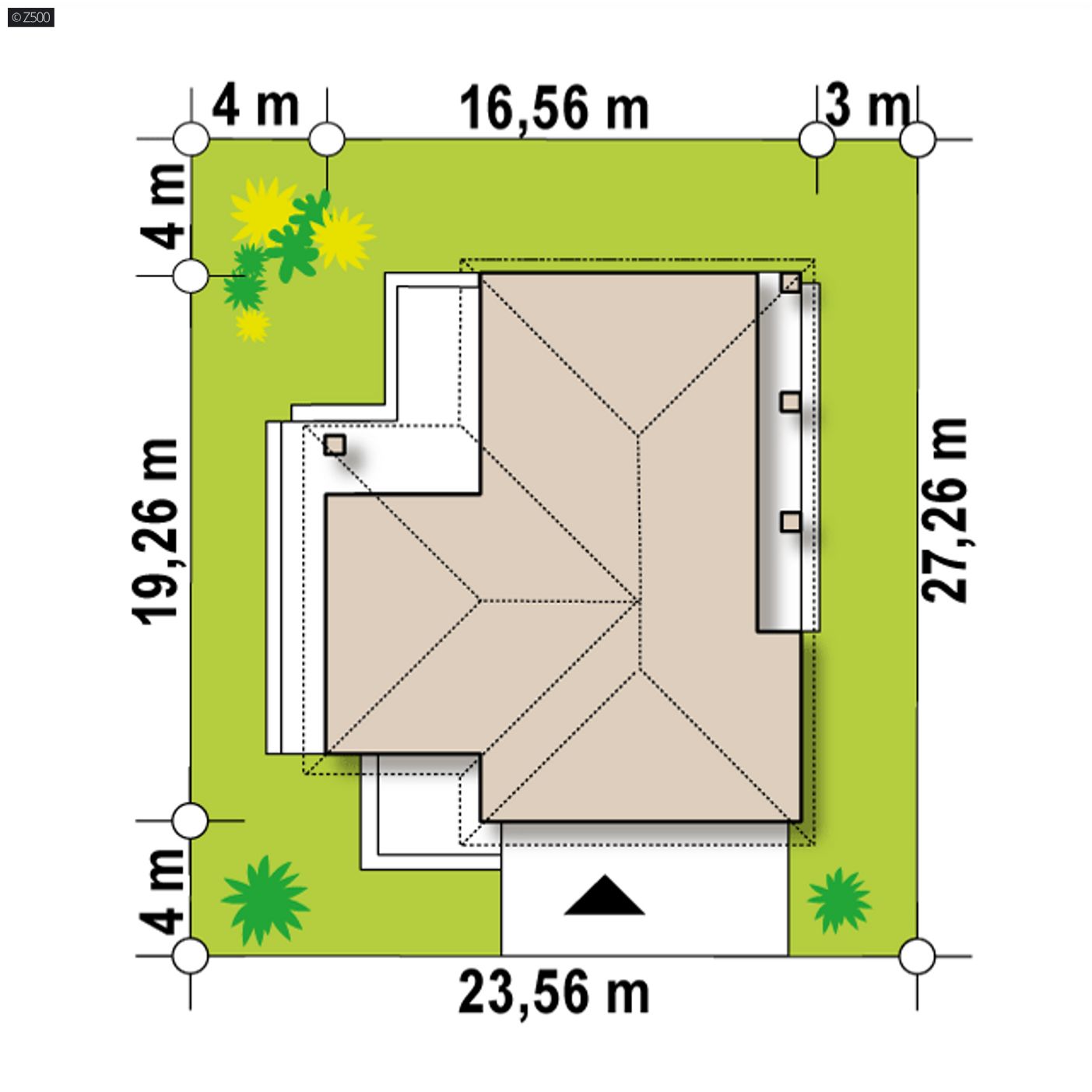

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,56 m
długość
27,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
16,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
143,7 / 432,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
235,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
41,6 m²
Kubatura
854,3 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,61 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
344,3 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,56 x 27,26 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
65,96 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
50,17 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS4Strop nieużytkowy (strych)≤ 0,15
SS6Strop betonowy (poddasze nieogrzewane)
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z471

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 510
4 848,80
Oszczędzasz 661,20
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 510
4 848,80
Oszczędzasz 661,20

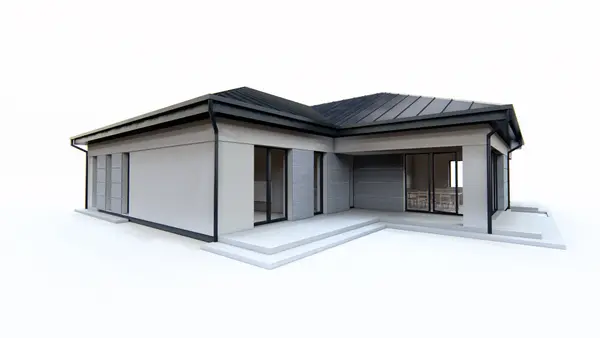

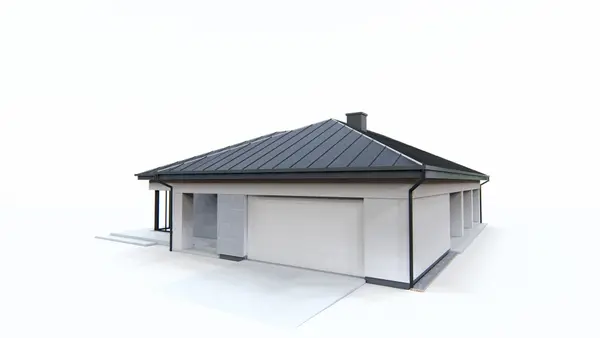

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.
Gotowy projekt domu  - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.

Z471 to nowoczesna wersja tradycyjnej bryły z czterospadowym dachem i garażem dwustanowiskowym dla rodziny 2+2.

Projekt wyróżnia ciekawy układ funkcjonalny. Centrum domu to obszerna kuchnia z wyspą i barkiem oraz dodatkowym wyjściem na taras, dzięki któremu sprawnie zaserwujemy posiłek na świeżym powietrzu. Na ponad 40-metrowej powierzchni salonu bez trudu zmieścimy rodzinny stół jadalny i duży komplet wypoczynkowy, a zostanie jeszcze miejsce na choinkę i sobotnie „potupanie nóżką”.

Druga część domu to wydzielona od hałasu strefa nocna domowników. Tworzy ją sypialnia typu masterbedroom z własną łazienką, dużą garderobą i wyjściem na taras oraz 2 mniejsze pokoje i duża łazienka. Niewielki podcień nad oknami pokojów subtelnie ograniczy moc promieni słonecznych wpadających przez wysokie, nowoczesne okna.

Gotowy projekt domu  - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.
Gotowy projekt domu  - Dom parterowy z dachem wielospadowym, garażem i 3 sypialniami.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 510
4 848,80
Oszczędzasz 661,20

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Marta S.
Witam serdecznie, chętnie zobaczę efekty realizacji. Czy posiadacie państwo zdjęcia, które moglibyście pokazać ? Pozdrawiam

Obsługa klienta

  • Usuń ze znajomych

Do Marta S. : Witam, zdjęcia budynków zamieszczane są bezpośrednio przez inwestorów i jeżeli ktoś się na to zdecyduje będą one dostępne w zakładce "realizacje". Na chwilę obecną nie są tam zamieszczone żadne zdjęcia. Nie posiadamy również innych zdjęć tego obiektu. Jest to projekt opracowany dość niedawno więc może się to zmienić gdy większa liczba inwestorów będzie w trakcie jego budowy. Zachęcam do śledzenia informacji na naszej stronie.

Beata K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy ktoś z woj. mazowieckiego buduje dom wg projektu z471? Jeżeli tak, chętnie nawiążę kontakt:) Pozdrawiam

Alicja
Do Beata K. : Witam, czy buduje Pani dom według tego projektu? Jestem co prawda z woj. pomorskiego ale chętnie zobaczyłabym i wymieniła się poglądami na temat projektu.
