    Gotowy projekt domu Zx149 - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem

    Zx149 odbicie lustrzane

    Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 100
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 100
    Gotowy projekt domu Zx149 - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    Gotowy projekt domu Zx149 - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    Gotowy projekt domu Zx149 - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    Gotowy projekt domu Zx149 - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    możliwość wydzielenia pralni
    możliwość zamknięcia kuchni
    zadaszone wejście
    zadaszony taras
    duże przeszklenia
    przestronne pokoje

    Parter 128,3 / 134,1

    Sień
    4,5 m²
    Hol
    9,1 m²
    Kuchnia
    8,8 m²
    Spiżarka
    2,4 m²
    Salon+jadalnia
    35,9 m²
    Gabinet
    15,6 m²
    Pokój
    16,0 m²
    Hol
    4,6 m²
    Łazienka
    8,1 m²
    Garderoba
    5,5 m²
    Pokój
    14,1 m²
    Łazienka
    3,7 m²
    Pomieszczenie gospodarcze
    5,8 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    25,36 m
    długość
    19,36 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    17,36 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    128,3 / 134,1 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    167,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    402,16 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,25 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    143,5 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    25,36 x 19,36 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    91,55 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    62,55 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,23
    MW1Ściana działowa
    SD3Stropodach ocieplany≤ 0,18
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx149

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 313 500  209 000

    49%33%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

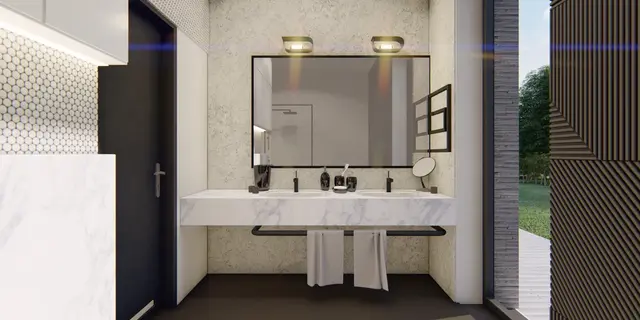

    gotowy projekt domu Zx149 – aranżacja wnętrz, Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    gotowy projekt domu Zx149 – aranżacja wnętrz, Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    gotowy projekt domu Zx149 – aranżacja wnętrz, Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    gotowy projekt domu Zx149 – aranżacja wnętrz, Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    gotowy projekt domu Zx149 – aranżacja wnętrz, Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    gotowy projekt domu Zx149 – aranżacja wnętrz, Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 100

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    zobacz interaktywny model 3D

    Gotowy projekt domu  - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    Gotowy projekt domu  - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem

    Zx149 to parterowy, nowoczesny dom z płaskim dachem oraz białą elewacją z elementami czarnego kamienia. Prosta bryła została zaprojektowana tak aby w miejscu wejścia do domu jak i tylnego tarasu powstały naturalne zadaszenia. Przyda się to zarówno w deszczowe dni jak i gorące upalne lato :)

    Wejście do domu zostało umieszczone pośrodku szerszej elewacji i dzieli dom na dwie części. Wchodząc do wnętrza po prawej stronie mamy otwartą część dzienną. Jest to salon z jadalnią oraz aneksem kuchennym. Przy kuchni znajdziemy spiżarkę, którą doceni każda Pani domu. Środkowa część to pomieszczenie z piecem gazowym w którym znajdzie się również miejsce na przechowywanie takich rzeczy jak: odkurzacz, deska, choinka.. Obok umieszczono mniejszą łazienkę dla gości oraz gabinet od frontu. Lewa strona to część nocna. Za zamkniętymi drzwiami znajdziemy 2 sypialnie z czego jedna posiada własna garderobę. Dużą przestronną łazienkę z miejscem na pralkę oraz wyjściem na zewnątrz.

    W przypadku rodziny 2+2 drzwi do gabinetu można przenieść do części nocnej aby powstała dodatkowa sypialnia za zamkniętymi drzwiami.

    Projekt Zx149 przeznaczony jest dla osób pragnących relaksu, rodzinnego odosobnienia oraz komfortu. Prosty, praktyczny a jednocześnie elegancki i wyróżniający się w sąsiedztwie.

    Gotowy projekt domu  - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem
    Gotowy projekt domu  - Dom parterowy z płaskim dachem,trzema sypialniami, zadaszonym tarasem i wejściem

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
