Z469 D
Adaptacja projektu
zapytaj o projekt

Z469 D

89 + 23
300  tys. zł
Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
Warianty: 1
Komentarze: 0
3 770
3 393
Najniższa cena w okresie ost. 30 dni: 3 770
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z469 D - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
Gotowy projekt domu Z469 D - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
Gotowy projekt domu Z469 D - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
Gotowy projekt domu Z469 D - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
Gotowy projekt domu  - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
przestronny salon z kuchnią i jadalnią
przestronna jadalnia
wydzielona kuchnia

Parter 45,2 / 71,5

Sień
2,6 m²
Garderoba
1,9 m² / 2,6 m²
Hol
5,0 m²
WC
2,5 m²
Kuchnia
8,0 m²
Salon+jadalnia
25,1 m²
Pomieszczenie gospodarcze
0,0 m² / 2,9 m²
Garaż
0,0 m² / 22,8 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.
komfortowa sypialnia
komfortowa sypialnia
duża łazienka
komfortowa sypialnia z garderobą

Poddasze 44,2 / 70,3

Hol
4,9 m²
Pokój
14,7 m² / 18,2 m²
Garderoba
1,6 m² / 7,7 m²
Łazienka
5,1 m² / 7,1 m²
Pokój
8,9 m² / 12,6 m²
Pokój
7,5 m² / 10,2 m²
Schowek
1,4 m² / 4,1 m²
Schody
0,0 m² / 5,5 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosty, współczesny dom w konstrukcji drewnianej z garażem do 100 m2.

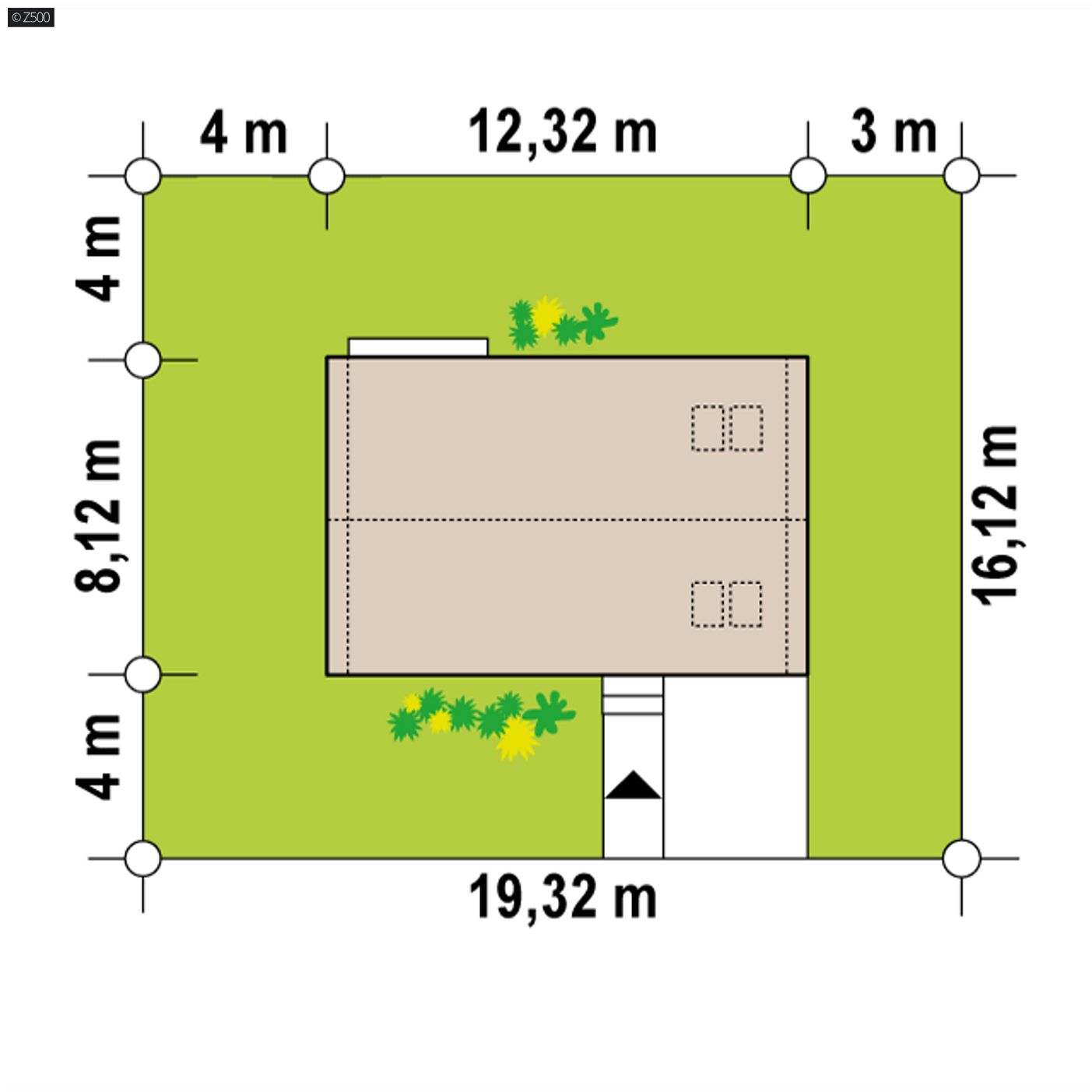

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,32 m
długość
16,12 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,32 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
89,4 / 141,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
100,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
22,8 m²
Kubatura
356,17 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,57 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
112,54 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,63 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
19,32 x 16,12 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
51,9 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
49,73 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z469 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty 299 775  199 850

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 770

Opis funkcjonalny

Z469 to propozycja prostego, współczesnego domu z garażem. Nieskomplikowana konstrukcja oraz dwuspadowy dach czynią go tanią i łatwą w budowie inwestycją.

Głównym walorem estetycznym jest nowoczesny dach bezokapowy pokryty blachą na rąbek. Elewacja wykonana z cegły klinkierowej i drewna doskonale z nim współgra. Nowoczesności dodaje zastosowane wysokich okien, które doświetlają strefę dzienną domu i podkreślają jego industrialny charakter.

Zadaszone wejście prowadzi do sieni, w której uwzględniono miejsce na garderobę w przestrzeni pod schodami. Hol prowadzi bezpośrednio do części dziennej, czyli salonu z jadalnią i kominkiem. Kuchnia została zaprojektowana jako oddzielne pomieszczenie, z myślą o zwolennikach gotowania we własnym królestwie. Sąsiaduje z jadalnią, co pozwoli na wygodne podawanie posiłków. Pomieszczenie gospodarcze, zaprojektowane jako łącznik kuchni i garażu, doskonale sprawdzi się w roli spiżarki.

Na piętrze znajdują się 3 pokoje, w tym jeden z własna garderobą oraz duża, wygodna łazienka. Przewidziano także schowek, który pomieści wszystkie niezbędne odkurzacze lub stanie się funkcjonalną garderobą.

Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
