Zx87
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Zx87 odbicie lustrzane
Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.

murowany
murowany
dostępność projektu: 3 dni robocze
5 510
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 510
Gotowy projekt domu Zx87 - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
Gotowy projekt domu Zx87 - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
Gotowy projekt domu Zx87 - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
Gotowy projekt domu Zx87 - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
Duża wygodna sypialnia
możliwe ogrzewanie gazowe
duży stół dla dużej rodziny
możliwość zabudowy wiaty
ubikacja dla gości
przestronny salon z kuchnią i jadalnią

Parter 127,0 / 132,9

Sień
3,2 m²
Garderoba
3,0 m²
Hol
11,4 m²
WC
2,5 m²
Gabinet
10,4 m²
Pokój
11,3 m²
Łazienka
4,7 m²
Pokój
12,4 m²
Garderoba
5,4 m²
Łazienka
3,7 m²
Kuchnia+spiżarka
12,2 m²
Salon+jadalnia
46,6 m²
Pomieszczenie gospodarcze
6,0 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.

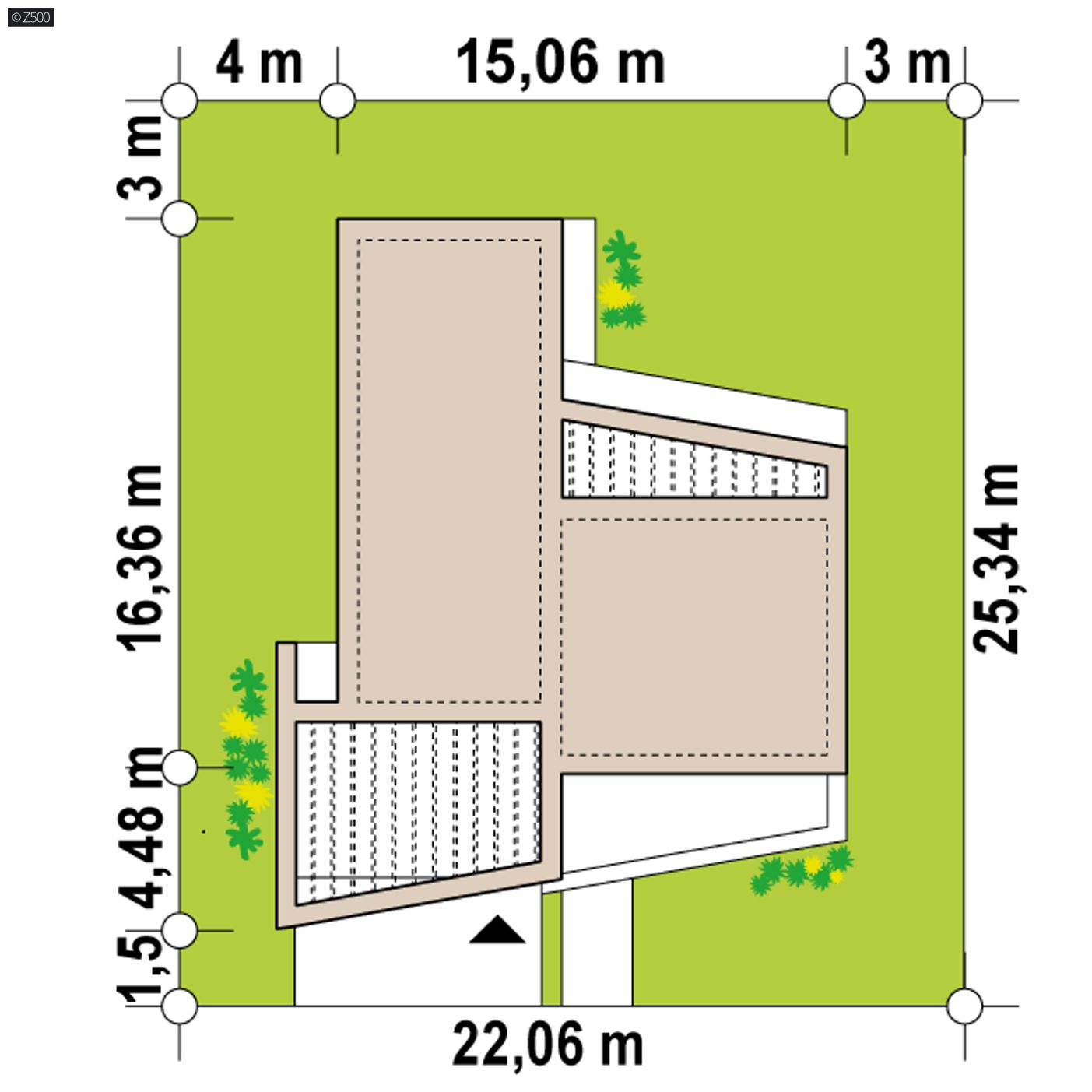

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,06 m
długość
25,34 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,06 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
127,0 / 132,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
169,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
386,86 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,67 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
128,44 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,06 x 25,34 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Pokrycie dachu
papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
22,92 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
64,59 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx87

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx87 – aranżacja wnętrz, Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
gotowy projekt domu Zx87 – aranżacja wnętrz, Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
gotowy projekt domu Zx87 – aranżacja wnętrz, Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
gotowy projekt domu Zx87 – aranżacja wnętrz, Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
gotowy projekt domu Zx87 – aranżacja wnętrz, Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
gotowy projekt domu Zx87 – aranżacja wnętrz, Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 510
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 510
Gotowy projekt domu  - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
Gotowy projekt domu  - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.

Zx87 to nowoczesny dom parterowy o ponadczasowym designie. Połączenie naturalnego drewna z surowym betonem i bielą tynku pozwoliło uzyskać ultranowoczesny i elegancki efekt. Dla kontrastu zastosowano ciemną stolarkę oraz elementy zacieniające, w tym zadaszony taras i wiatę na 2 samochody.


Układ ścian i stolarki, rozległe przeszklenia i podcienia tworzą unikatową bryłę domu, w którym wnętrze przenika się z zewnętrzem. Salon posiada całkowite otwarcie na ogród. Podkreśla to zastosowanie we wnętrzu tych samych materiałów, które pojawiły się na elewacji. Przebywając w strefie dziennej i dużej sypialni mamy wrażenie, że znajdujemy się w ogrodzie. Taras ogrodowy jest przykryty wiatą, pod którą zmieścimy zestaw mebli wypoczynkowych.


Wiata frontowa stanowi przykrycie miejsc parkingowych i wejścia do domu. Sień prowadzi do holu, który posiada otwarcie na część dzienną. Stanowi ją duży, przestronny salon z jadalnią i kominkiem oraz funkcjonalna kuchnia z otwartą spiżarką, pozwalająca na szybkie odłożenie zakupów i łatwy dostęp do produktów podczas gotowania. Część sypialna znajduje się w głębi domu. Zaprojektowano 2 sypialnie, w tym jedną typu master bedroom z prywatną łazienką i garderobą. W ich sąsiedztwie przewidziano jeszcze jeden pokój, mogący pełnić rolę gabinetu lub dodatkowej sypialni. Sień posiada także połączenie z garderobą i sporym pomieszczeniem gospodarczym idealnym na piec na paliwo stałe oraz pełniącym funkcję schowka na rowery.


Zx87 jest projektem dla osób wymagających, szukających czegoś innego niż dom podobny do sąsiedniego. Prosty, elegancki, surowy, dla ludzi ceniących nowoczesny styl.

Gotowy projekt domu  - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.
Gotowy projekt domu  - Nowoczesny parterowy dom z dużymi przeszkleniami i wiatą na 2 samochody.

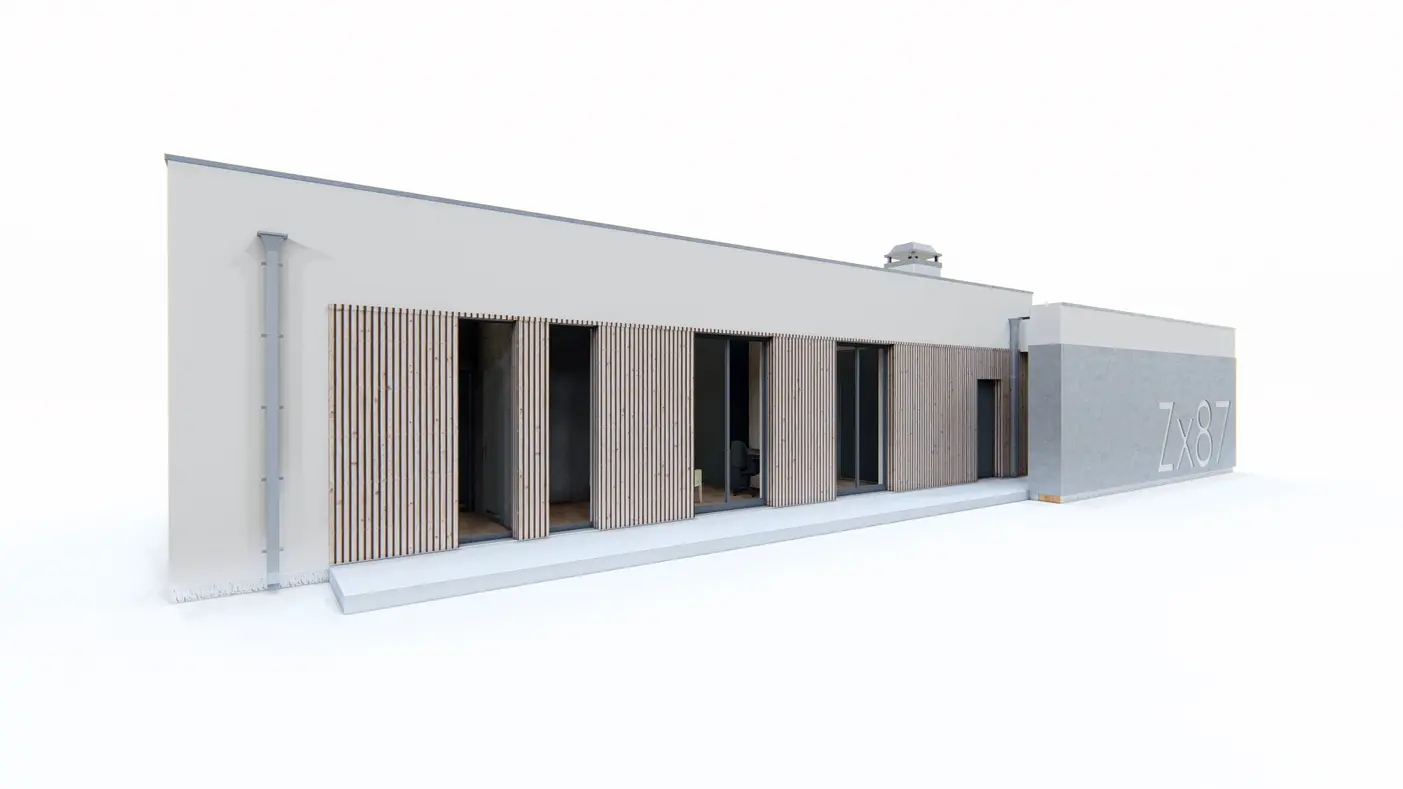

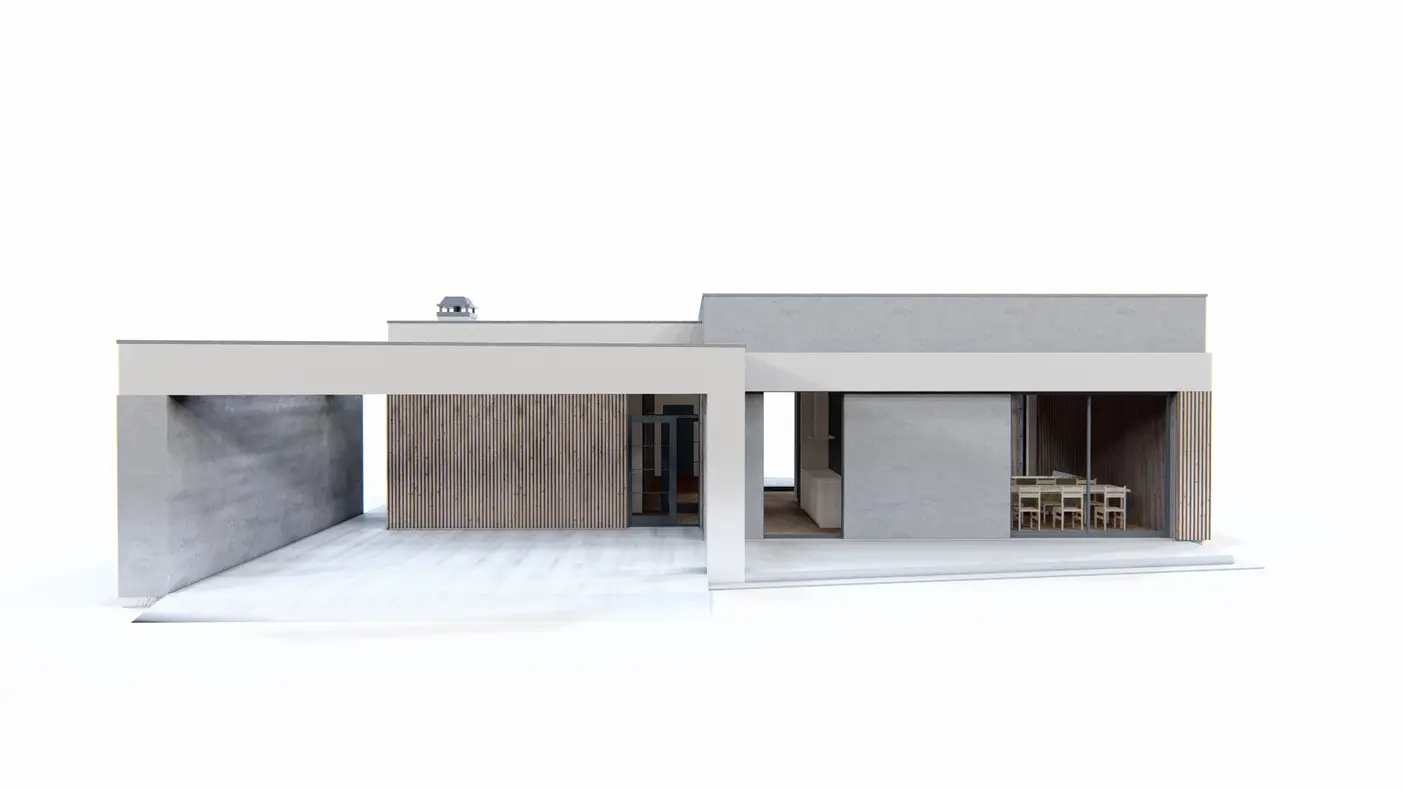

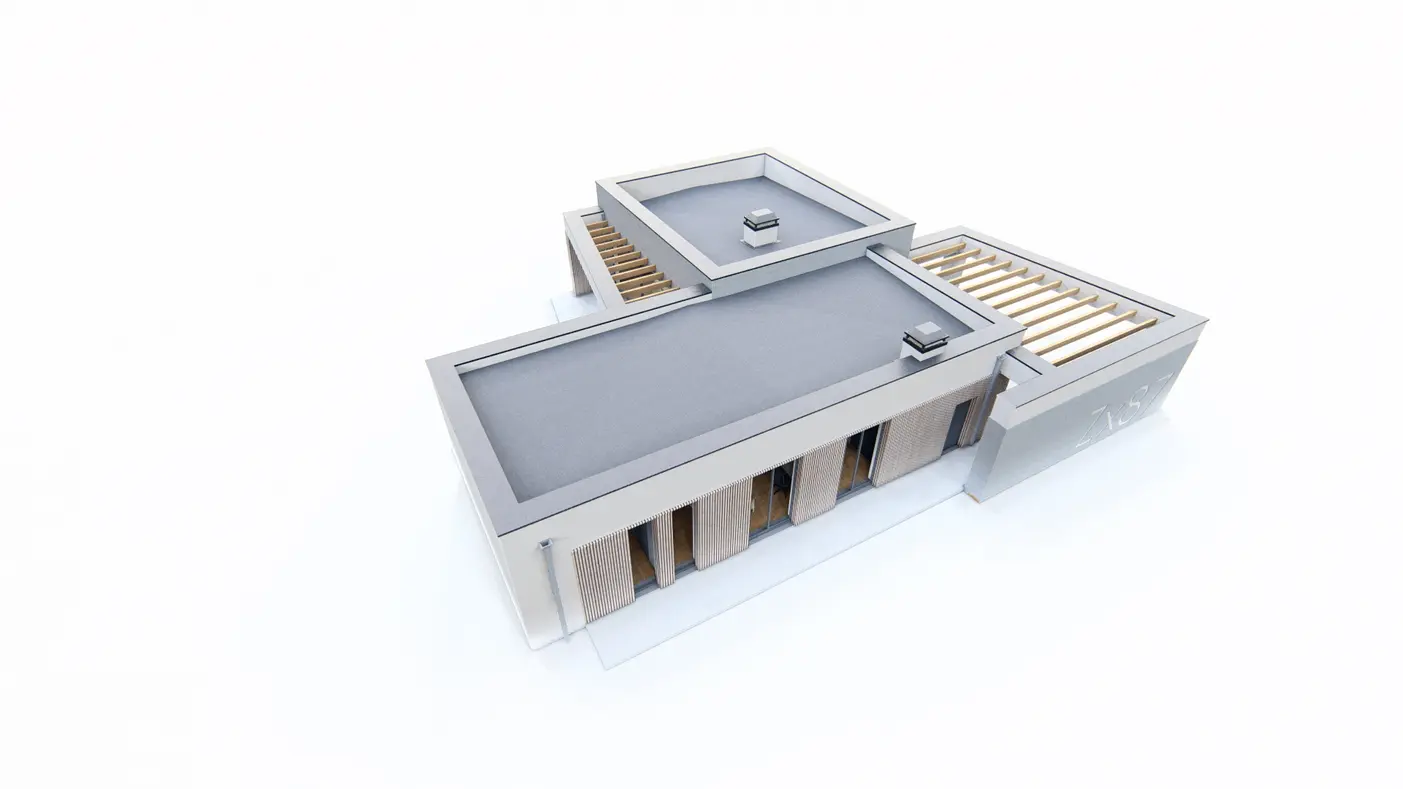

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek może być opracowany w technologii drewnianej - szkieletowej. Zapytaj o możliwość i wycenę zmiany technologii budowy pod indywidualne zamówienie. Zmiana technologii może wiązać się z dłuższym terminem oczekiwania na dokumentację oraz dodatkowymi zmianami układu wnętrza wynikającymi z konstrukcji drewnianej. Zapytania kieruj na email projekty@z500.pl
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 510

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Karolina D.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam Was :)

czy Ktoś się buduje w województwie łódzkim lub nieopodal :)?

Piotr T.

buduje Zx87
okna i drzwi wejściowe + boczne ok 100.000,00 oczywiście aluminiowe , okno od salonu podzielone na 4 części / 2 stałe po bokach i 2 środkowe rozsuwane na boki , częściowo okna wyposażone w szyby pochłaniające promieniowanie cieplne , za kilka dni dodam fotki po montażu stolarki

Joanna
Do Łukasz K. : My za okna 40 250, PCV + duże alu dzielone na 3 części /jedna cz. otwierana/. Zmniejszyliśmy tylko wysokość do 2,40...
Teraz gorzej zapowiada się dach i jego wyceny... Pierwsza jaką dostaliśmy 73k i to bez blacharki attyk... Kosmos...
A jak tam u Was to wygląda?
Pozdrawiam

Paulina B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Joanna : Pani Joanno, czy mogę zapytać gdzie Państwo budują ? Pozdrawiam

Łukasz K.

buduje Zx87
Do Joanna : Witam dziękuję za odpowiedź . odnośnie okien, my stety, nie stety dopiero będziemy zaczynać we wrześniu, ceny materiałów budowlanych to jakiś absurd. Okna ponad 30000tys droższe niż w kwietniu , budowa będzie droższa co najmniej 100 tys.Pozdrawiam serdecznie i jeśli zaczniemy to na pewno dodamy fotki. Pozdrawiam Łukasz.
