Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.

Zx88 odbicie lustrzane
Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.

murowany
murowany
dostępność projektu: 3 dni robocze
5 274
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 274
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
Gotowy projekt domu Zx88 - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
duży salon
master bedroom
wydzielona łazienka
kuchnia z jadalnią
garaż dwustanowiskowy

Parter 120,6 / 167,9

Sień
6,8 m²
Hol
10,0 m²
Pokój
10,6 m²
Pokój
10,6 m²
Łazienka
4,6 m²
Pokój
11,8 m²
Garderoba
5,5 m²
Łazienka
3,6 m²
Salon+jadalnia
43,9 m²
Kuchnia
9,5 m²
WC
1,8 m²
Spiżarka
2,1 m²
Garaż
37,3 m²
Pomieszczenie gospodarcze
5,0 m²
Pomieszczenie gospodarcze
4,9 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,46 m
długość
29,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,46 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
120,6 / 167,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
209,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
37,3 m²
Kubatura
492,25 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,37 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
192,52 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,46 x 29,06 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Pokrycie dachu
papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, pompa ciepła
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna
Energia pierwotna (Ep)
66,33 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
52,44 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx88

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 336 045  224 030

52%30%18%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

gotowy projekt domu Zx88 – aranżacja wnętrz, Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
gotowy projekt domu Zx88 – aranżacja wnętrz, Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
gotowy projekt domu Zx88 – aranżacja wnętrz, Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
gotowy projekt domu Zx88 – aranżacja wnętrz, Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
gotowy projekt domu Zx88 – aranżacja wnętrz, Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
gotowy projekt domu Zx88 – aranżacja wnętrz, Nowoczesny dom parterowy z płaskim dachem i garażem na 2 samochody.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 274
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 274

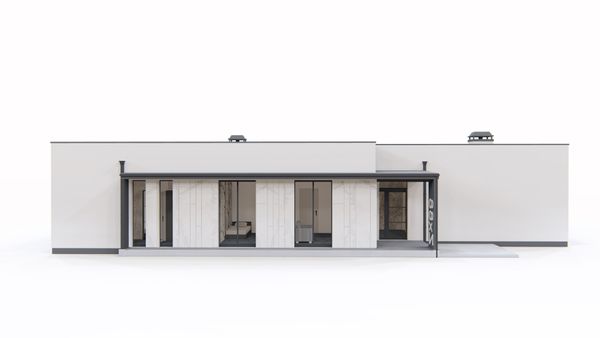

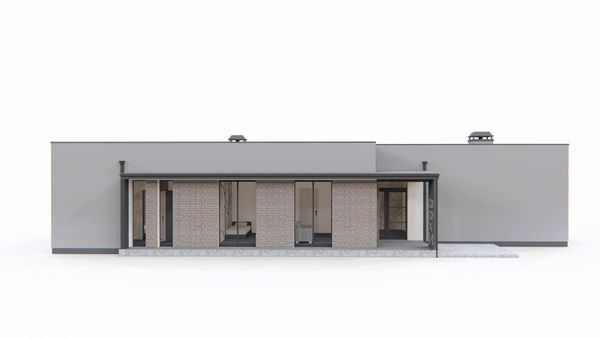

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

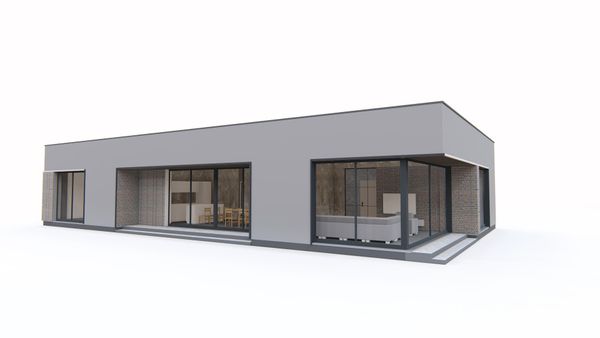

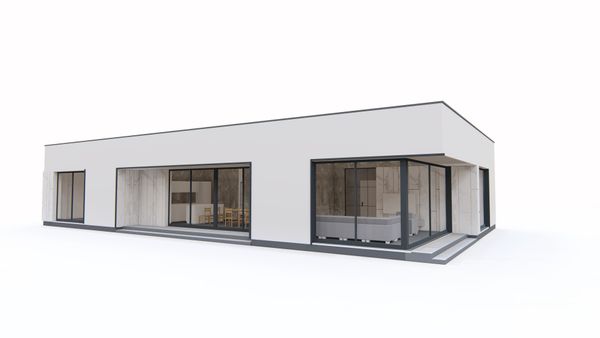

Zx88 to projekt nowoczesnego domu parterowego otwartego na ogród. Prosta bryła prostopadłościanu z podcieniami została ozdobiona nowoczesnym kamieniem i ciemną blachą.

Wejście do budynku znajduje się w bocznej elewacji, dzięki czemu jest osłonięte od ulicy. Atutem domu jest możliwość ustawienia go na działce dłuższą lub węższą elewacją od frontu.

Po wejściu do środka każdy zauważy ład i porządek zawdzięczany miejscu na przestronną szafę i dodatkowym pomieszczeniu gospodarczym dostępnym z sieni, mogącym pełnić rolę garderoby. Dzięki temu nie będziemy się potykać w sieni o buty, które domownicy chętnie zostawią za zamkniętymi drzwiami.

Centralny korytarz łączy część dzienną i nocną domu. Nowoczesny, otwarty okład części dziennej tworzy duży salon, jadalnia i kuchnia, uzupełnione o pomieszczenia pomocnicze - spiżarkę oraz małe WC. Część dzienna została obficie przeszklona, dzięki czemu w tym domu zacierają się granice pomiędzy wnętrzem a zewnętrzem.

Część nocna to 3 pokoje sypialniane, w tym jeden z własną łazienką i garderobą. Zapewniono dużą ilość światła, dzięki nowoczesnym, wysokim, podwójnym oknom.

Budynek posiada duży, dwustanowiskowy garaż, dostępny bezpośrenio z sieni i połączony z pomieszczeniem gospodarczym.

Zx88 to idealna propozycja dla wielbicieli nowoczesnej architektury i wnętrz o otwartym układzie.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek może być opracowany w technologii drewnianej - szkieletowej. Zapytaj o możliwość i wycenę zmiany technologii budowy pod indywidualne zamówienie. Zmiana technologii może wiązać się z dłuższym terminem oczekiwania na dokumentację oraz dodatkowymi zmianami układu wnętrza wynikającymi z konstrukcji drewnianej. Zapytania kieruj na email
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 274

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Przemek
Witam czy możliwe jest na etapie adaptacji wyciągnięcie największych okien(kuchni i pokoju dziennego) do krawędzi obrysu dachu co za tym idzie usunięcie murowego zwężenia pomiędzy kuchnią a salonem ? Oraz przeprojektowanie/przeniesienie wjazdu do garażu od frontu budynku?

Anka Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy posiadają Państwo projekt o podobnym rozkładzie wnętrz ale z dachem spadzistym, ewentualnie czy ten projekt planowany jest do opracowania takiej wersji/

Joanna W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Po doświadczeniach z pierwszym wybudowanym domem, ten projekt bardzo poważnie biorę pod uwagę teraz. To co dostrzegam to mało przemyślane wymiary pomieszczeń garderoby i pomieszczenia gospodarczego. Moim zdaniem należy uwzględniać wymiary gotowych mebli do zabudowy. Ikea ma wymiary szaf np. 100, 75 i 50 - pomieszczenie gospodarcze ( oczywiście detal, ale architekt podaje 274 cm ;) to szczegół, ale nie jedyny. Garderoba powinna mieć okno z innej strony tak, aby na jednej ścianie móc wrzucić np Paxa 3x100 cm + 50 - tka , do tego trzeba przesunąć drzwi do łazienki i jeszcze 30 - taki można wstawić na drugą ścianę, albo toaletkę itp. Małe zmiany na "papierze" a duża funkcjonalność i niższa cena przy wyposażaniu pomieszczeń. Podobnie sprawa ma się w kontekście okien - wielkość i podziały tak, aby możliwe było dopasowanie do nich rolet zewnętrznych. Ten projekt to mój faworyt, mam nadzieję, że będę go budować...poprawki mam już opracowane w szczegółach, będą zmiany, które poprawią funkcjonalność i pozwolą zastosować gotowe i tańsze zabudowy. Oczywiście to tylko moje spostrzeżenia, można zamawiać zabudowy na wymiar ;) Projekt generalnie pierwsza klasa i brawo za taką koncepcję przestrzeni do mieszkania !

Pawel H.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy można się spodziewać wizualizacji wnętrza w innej wersji? Jeszcze nie został wykupiony projekt ale propozycja wnętrz sprawiła, że mam zagwozdkę. Wręcz odrzucająca propozycja z dziwnym sufitem i kosmicznym oświetleniem. A łazienka jak na stacji benzynowej..
Dziękuję

Obsługa klienta

Do Pawel H. : Witamy
Proszę mieć na uwadze, że jest to tylko nasza autorska propozycja wnętrza. Każdy inwestor może zrobić wnętrze w dowolnej formie i stylu aby dopasować pod swój gust i funkcjonalności.
My zawsze realizujemy tylko jedno wnętrze do naszego projektu ponieważ jest to bardzo czasochłonny i kosztowny proces. Mamy w ofercie prawie 1200 projektów domów więc chcemy zrealizować do jak największej ilość naszych domów wizualizacje 3d wnętrza.
