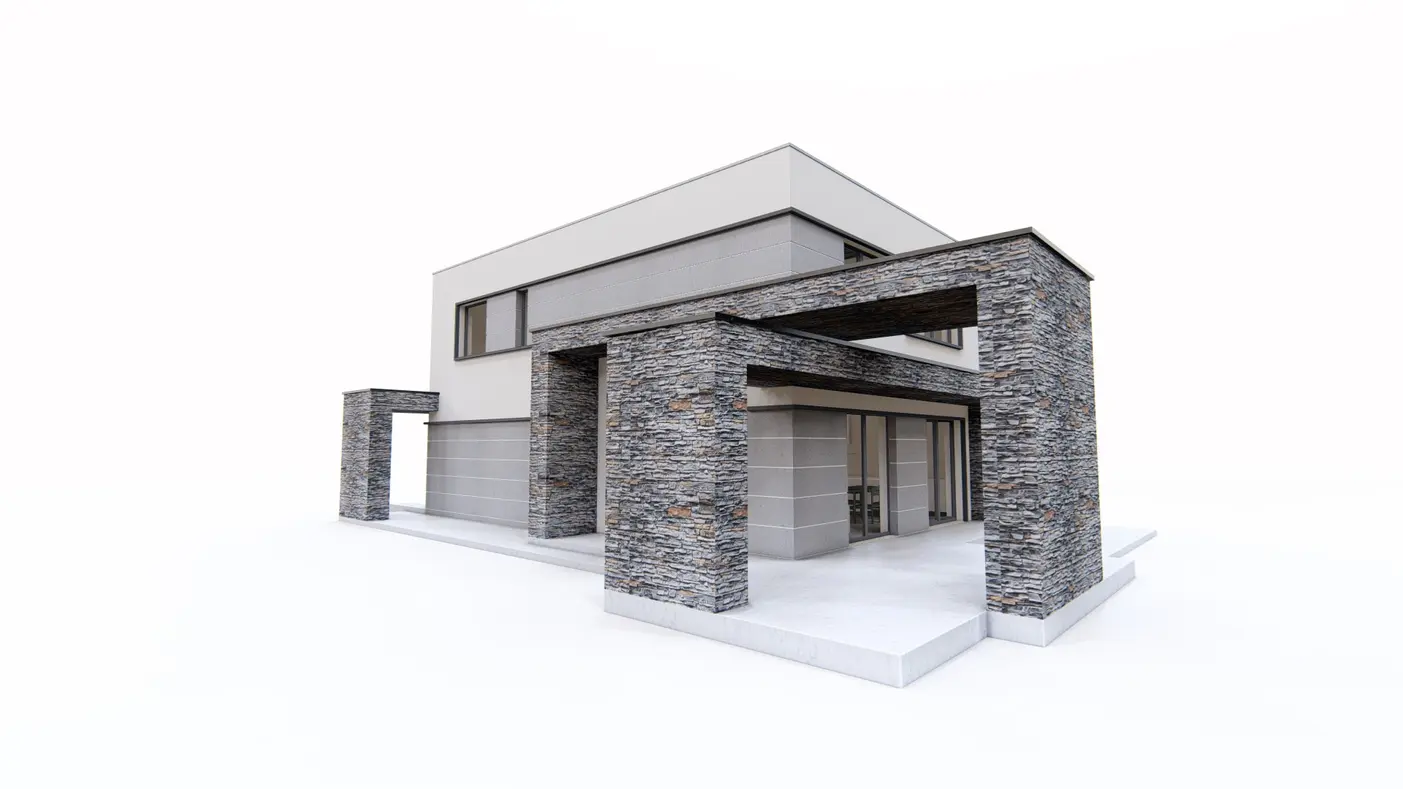

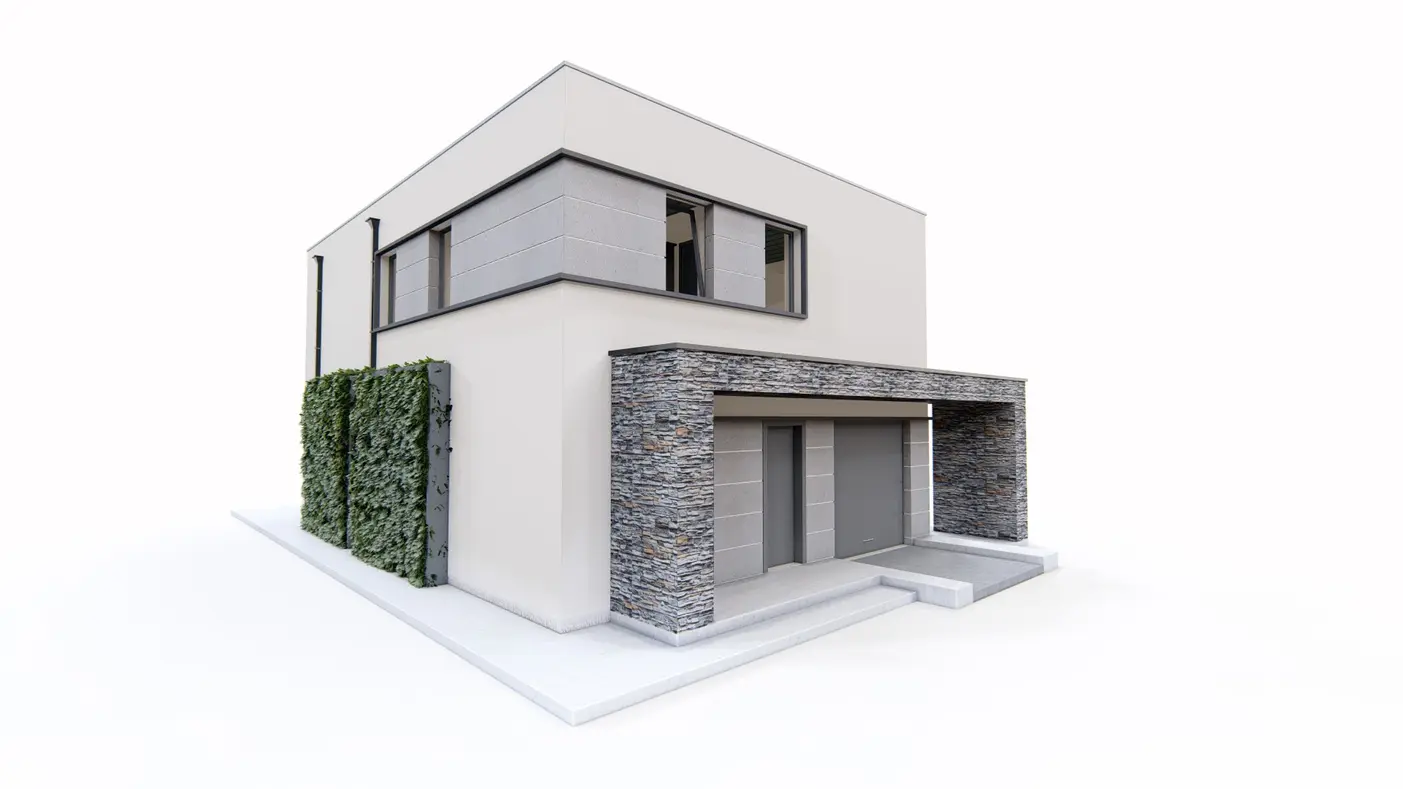

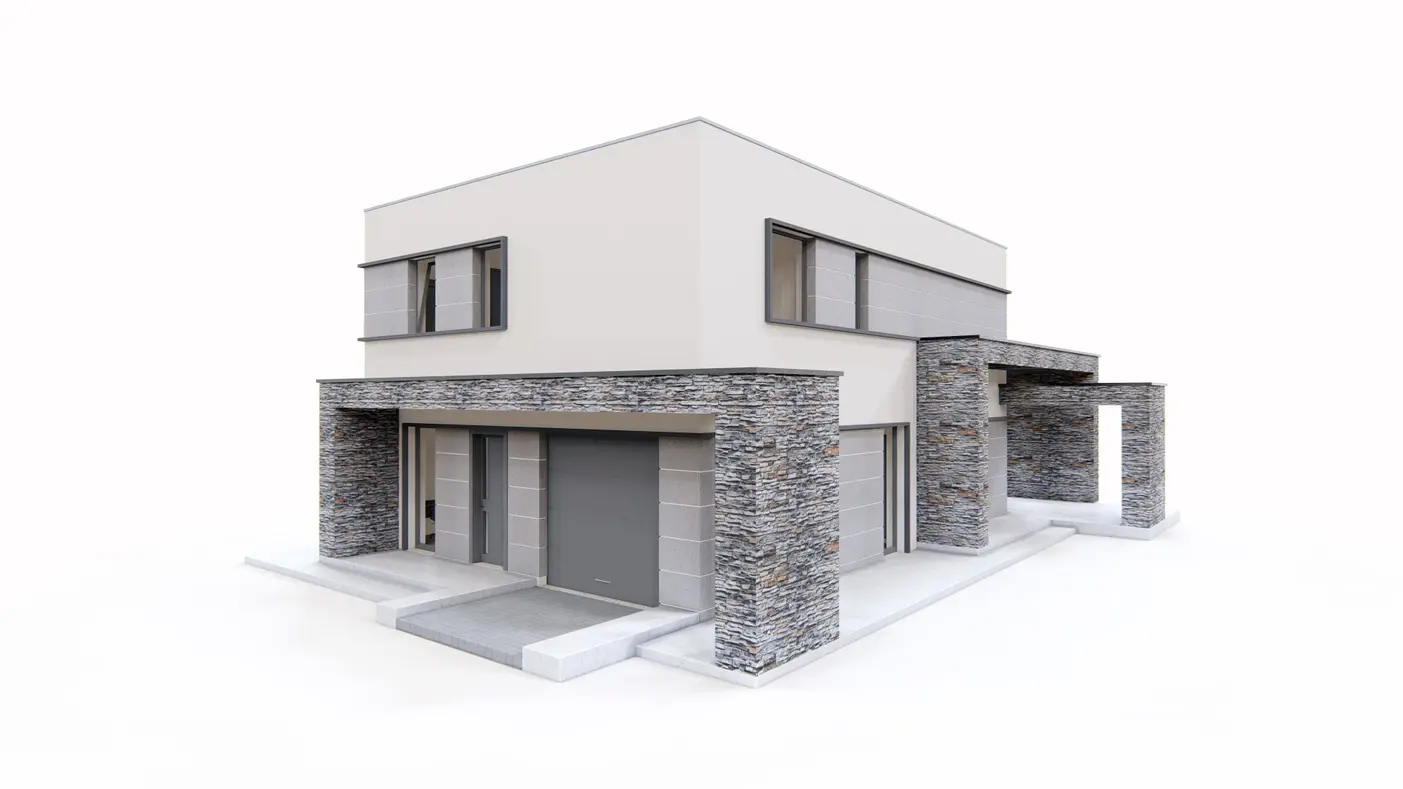

Gotowy projekt domu Zx164 - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.

Zx164 odbicie lustrzane

Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
murowany
koncepcja
dostępność projektu: 19 dni roboczych
3 770
murowany
koncepcja
dostępność projektu: 19 dni roboczych
lustrzane odbicie
3 770
Gotowy projekt domu Zx164 - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
Gotowy projekt domu Zx164 - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
Gotowy projekt domu Zx164 - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
Gotowy projekt domu Zx164 - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
zadaszony taras
zadaszone wejście
część dzienna od ogrodu
nowoczesne elementy zadaszenia
wykorzystana przestrzeń pod schodami

Parter 59,4 / 81,1

Sień
4,0 m²
Gabinet
8,2 m²
WC
2,1 m²
Spiżarka
2,0 m²
Kuchnia
8,6 m²
Salon+jadalnia
27,0 m²
Hol
7,6 m²
Garaż
21,7 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
prywatne garderoby
przestronne pokoje
wydzielona łazienka
przestronny pokój

Piętro 78,6

Hol
7,7 m²
Garderoba
3,4 m²
Pokój
13,6 m²
Pokój
16,1 m²
Garderoba
6,3 m²
Łazienka
5,7 m²
Pokój
14,3 m²
Garderoba
4,2 m²
Łazienka
7,3 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.

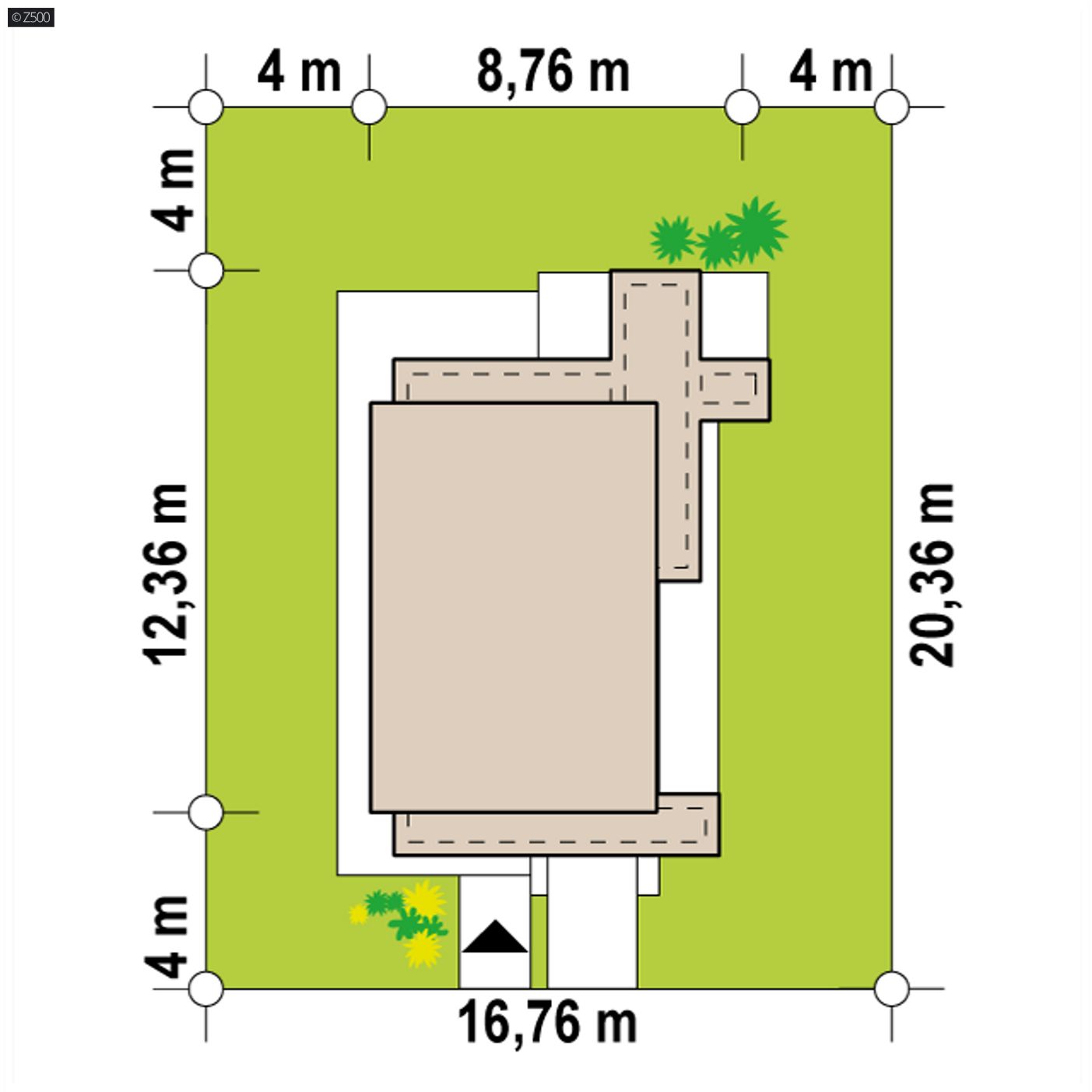

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
17,46 m
długość
21,66 m

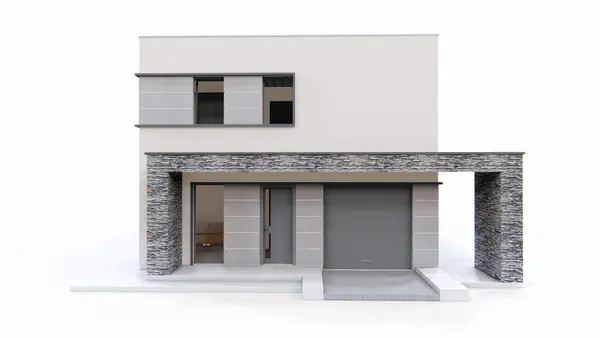

Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
10,46 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
138,0 / 159,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
112,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
21,7 m²
Kubatura
444,35 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,95 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

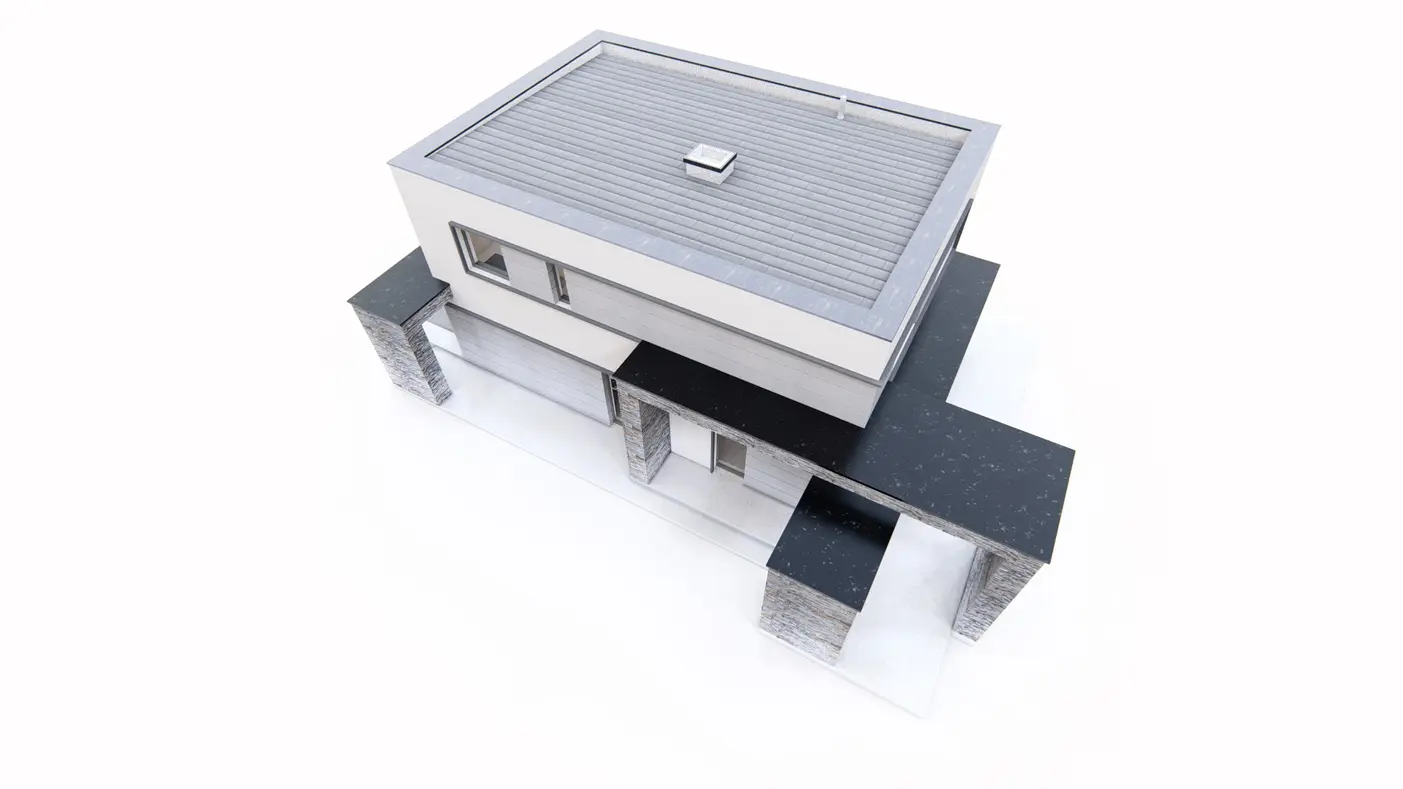

Powierzchnia dachu
82,49 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
17,46 x 21,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Dach
papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

PrzegrodaOpisWsp. U. [W/m2K]
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
SD3Stropodach ocieplany≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx164

wg cennika sekocenbud 2018/12
Ceny średnieCeny minimalne
Stan surowy zamknięty228 843 194 768
Instalacje54 339 46 248
Prace wykończeniowe91 091 77 527
Razem:374 273 318 544
Ten dom możesz postawić metodą gospodarczą za:
262 402,98 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
koncepcja
dostępność projektu: 19 dni roboczych
3 770

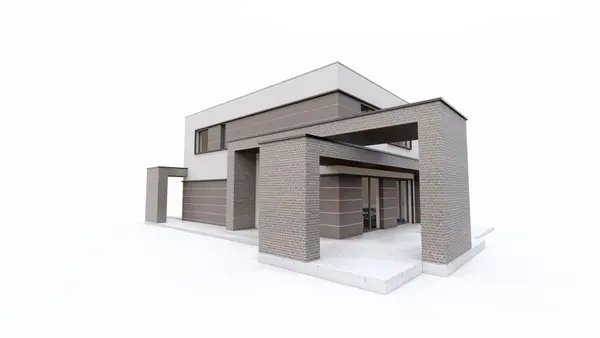

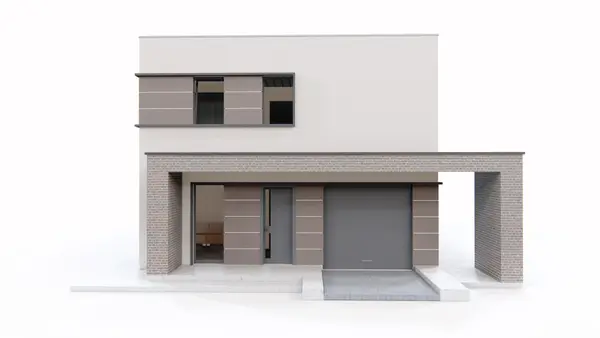

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.

Zx164 jest projektem domu stworzonym na wzór „starej kostki”. Piętrowy, z płaskim dachem i rzutem na planie prostokąta. Jest prosty oraz niedrogi w budowie.

Powierzchnia budynku wynosi ok.138m2. Elewacja to biały tynk i poziome, szare boniowanie. Dodatkowo doprojektowano proste zadaszenie wokół budynku obłożone ciemnym kamieniem.

Parter: po prawej stronie od głównego wejścia, umieszczonego na środku elewacji frontowej, znajduje się wejście do garażu w którym wydzielono miejsce na piec gazowy.

Strona lewa to niewielki pokój gościnny lub gabinet dla osób pracujących w domu oraz WC dla gości. Od strony ogrodu umieszczona została część dzienna. Jest to otwarta kuchnia ze spiżarką, którą nie pogardzi żadna Pani domu oraz salon z jadalnią. Zastosowano duże przeszklenia, aby pomieszczenie było jak najlepiej nasłonecznione o każdej porze dnia.

Piętro: Na piętrze znajdziemy 3 sypialnie, z czego jedna, główna posiada własną garderobę, przez którą przechodzi się do prywatnej łazienki. Każda z sypialni jest przestronnym pokojem z garderobą w którym z pewnością nasze pociechy spędza miło czas. Dodatkowo znalazło się tu miejsce na dużą (ponad 10m2) łazienkę z wanną oraz prysznicem

Dom Zx164 dedykowany jest dla rodziny z dwojgiem a nawet trojgiem dzieci – pamiętajmy, na parterze jest dodatkowy pokój, który niekoniecznie musi być gabinetem. Atutem proponowanego Państwu projektu jest fakt, iż na 138m2 ulokowano 5 pokoi, z których jeden to piękny salon, a drugi to master bedroom.

Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim, garażem oraz gabinetem na parterze.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
