Zx209
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Zx209 odbicie lustrzane
Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.

koncepcja
koncepcja
dostępność projektu: 15 dni roboczych
7 260
koncepcja
koncepcja
dostępność projektu: 15 dni roboczych
lustrzane odbicie
7 260
Gotowy projekt domu Zx209 - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu Zx209 - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu Zx209 - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu Zx209 - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu Zx209 - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu Zx209 - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
duże pokoje
prywatna łazienka
duże przeszklenia
miejsce do przechowywania
zamknięta część nocna
zadaszony taras

Parter 131,8 / 181,9

Sień
6,7 m²
WC
2,3 m²
Gabinet
10,4 m²
Hol
4,6 m²
Salon+jadalnia
28,2 m²
Kuchnia
9,5 m²
Hol
11,0 m²
Pokój
14,5 m²
Pokój
16,8 m²
Łazienka
5,4 m²
Garderoba
3,5 m²
Łazienka
3,1 m²
Pokój
16,0 m²
Garaż
44,6 m²
Pomieszczenie gospodarcze
5,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.

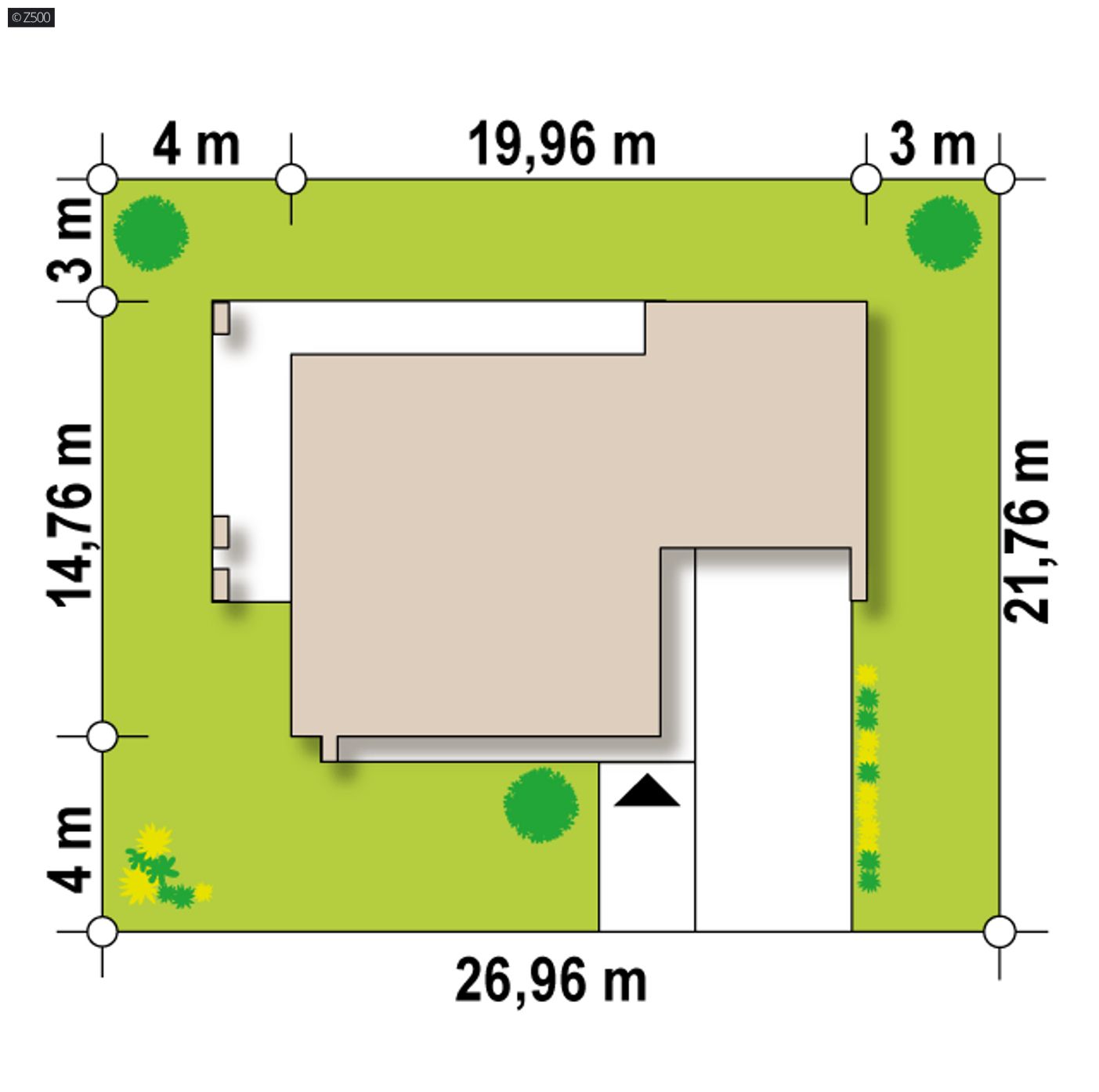

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
26,86 m
długość
21,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
19,86 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
131,8 / 181,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
287,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
44,6 m²
Kubatura
636,52 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,09 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
2° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
236,06 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
26,86 x 21,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Zx209

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
koncepcja
koncepcja
dostępność projektu: 15 dni roboczych
7 260
koncepcja
koncepcja
dostępność projektu: 15 dni roboczych
lustrzane odbicie
7 260

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu  - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.

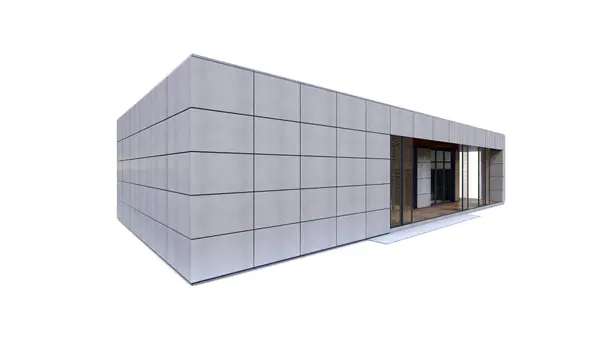

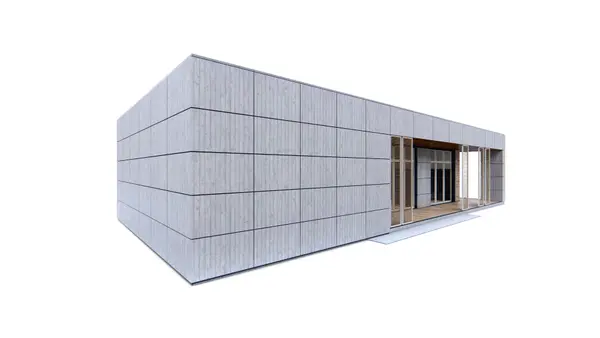

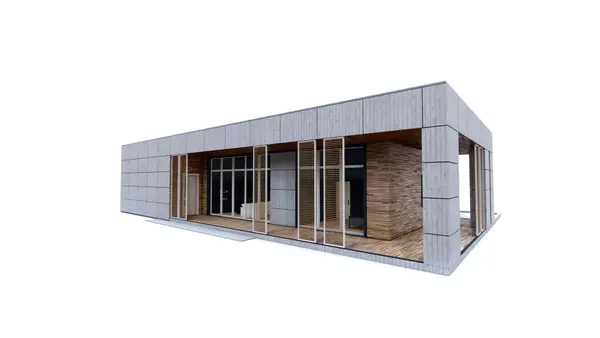

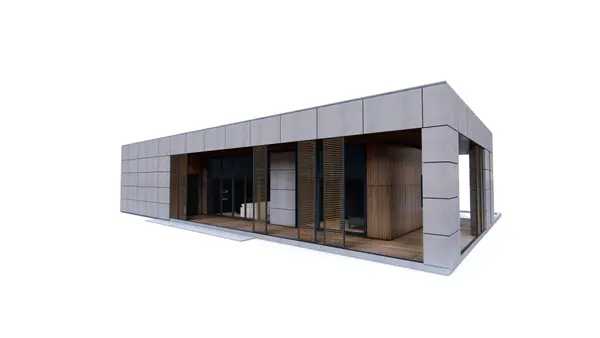

Zx209 to nowoczesny dom parterowy, o surowej elewacji, pionowe deski drewniane połączono z betonowymi płytami elewacyjnymi. Dla kontrastu zastosowano ciemną stolarkę. Na około 1360 m2 architekt zaprojektował przestronny salon oraz 4 pokoje co niewątpliwie jest dużym atutem domu.

W całym domu zastosowano przeszklenia do samej podłogi aby wtopić dom w ogród i zieloną naturę dającą wytchnienie.

Dom podzielono na dwie odrębne strefy. Dzienną i nocną. Pierwsza z nich została ulokowana w prawej części domu zaraz po wejściu. Jest to otwarta przestrzeń z aneksem kuchennym. Duże przeszklenia prowadzące na taras dają widne, jasne połączenie z ogrodem gdzie w gronie przyjaciół i rodziny rozmowom nie będzie końca. po stronie lewej znajdziemy WC dla gości oraz niewielki pokój, który może pełnić rolę gabinetu, pokoju gościnnego czy kolejnej sypialni.

Część nocna, prywatna znajduje się w głębi, za przesuwnymi drzwiami. Znajdziemy tam główną sypialnie z prywatną łazienką oraz garderobą i dwie sypialnie dla dzieci z wspólną łazienką.

Zx209 jest projektem dla osób wymagających, szukających czegoś innego niż dom podobny do sąsiedniego. Prosty, elegancki, surowy, dla ludzi ceniących nowoczesny styl.

Gotowy projekt domu  - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.
Gotowy projekt domu  - Dom parterowy z 3 pokojami oraz strefą dzienną i garażem 2 stanowiskowym.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 725 000 005.
Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
