Z372 D
Adaptacja projektu
zapytaj o projekt

Z372 D

105
Dom na wąską działkę z dachem 2-spadowym i pełnym piętrem.
Warianty: 2
Komentarze: 0
3 340
3 006
Najniższa cena w okresie ost. 30 dni: 3 006
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu  - Dom na wąską działkę z dachem 2-spadowym i pełnym piętrem.
przestronny salon
przestronna jadalnia
otwarta kuchnia
duże pom. gospodarcze

Parter 50,8 / 58,0

Sień
3,5 m²
Kuchnia
7,8 m²
Salon+jadalnia
22,9 m²
Hol
4,9 m²
Gabinet
8,8 m²
Łazienka
2,9 m² / 3,0 m²
Pomieszczenie gospodarcze
0,0 m² / 7,0 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom na wąską działkę z dachem 2-spadowym i pełnym piętrem.
komfortowa sypialnia
komfortowa sypialnia
duża łazienka
komfortowa sypialnia
prywatne garderoby

Poddasze 54,4 / 58,6

Hol
5,3 m²
Łazienka
6,6 m²
Pokój
11,5 m²
Garderoba
2,5 m²
Garderoba
2,5 m²
Pokój
13,2 m²
Pokój
12,8 m²
Schody
0,0 m² / 4,2 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom na wąską działkę z dachem 2-spadowym i pełnym piętrem.

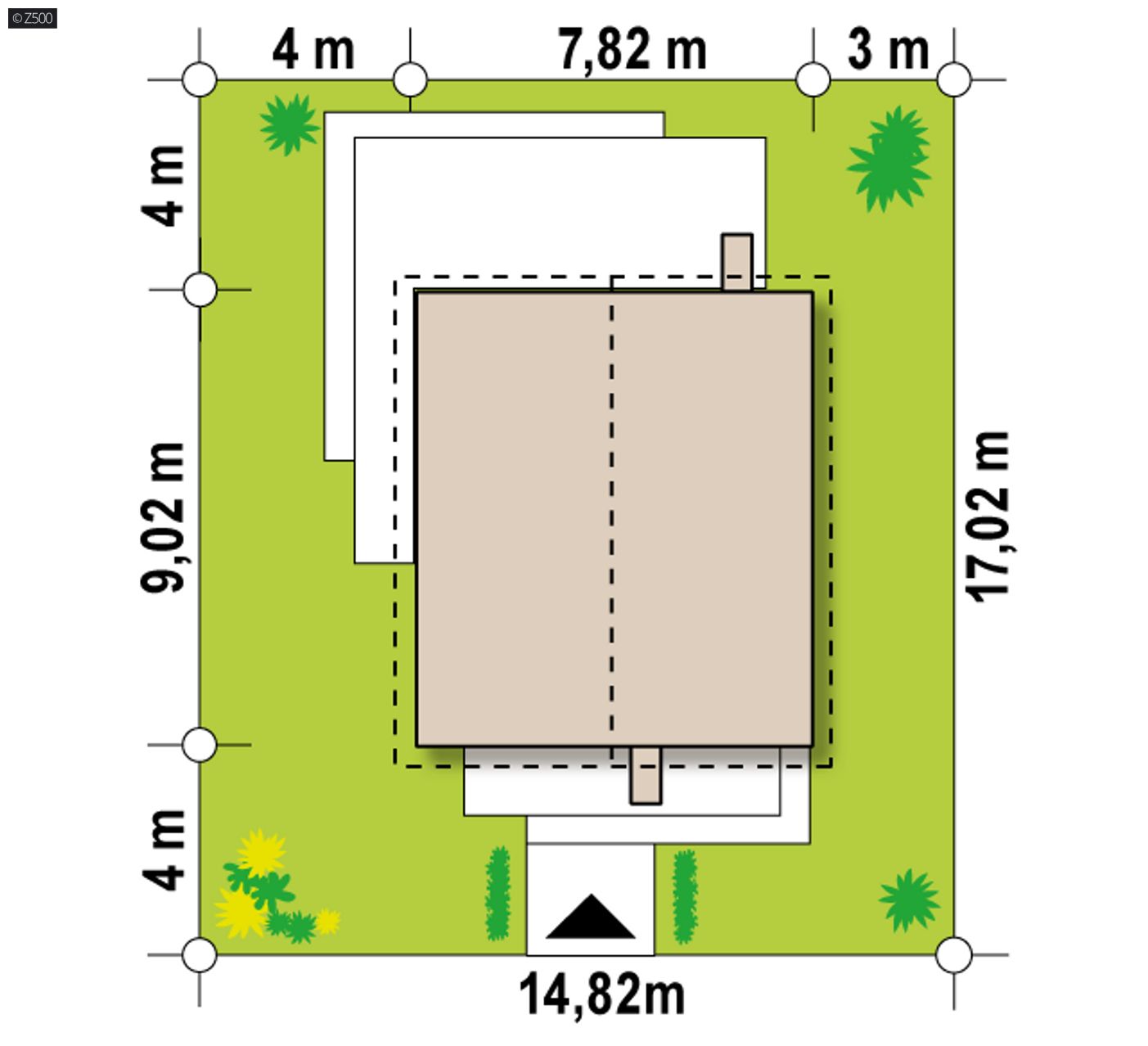

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,82 m
długość
17,02 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
7,82 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
105,2 / 116,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
71,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
328,71 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,59 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
104,08 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
2,59 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
14,82 x 17,02 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Strop (piętro)
wiązary
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
19,08 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
69,94 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
PT3Balkon zewnetrzny (ocieplany)
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z372 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 006

Opis funkcjonalny

Z372 D to mały, zgrabny, klasyczny z nowoczesnymi przeszkleniami dom o powierzchni 105 m2. z dachem dwuspadowym, prostopadłą do drogi kalenicą, zadaszonym tarasem i stonowaną kolorystyką elewacji. Dominują biel, grafit oraz szarości. Dzięki niedużej powierzchni znakomicie nadaje się na projekt dla młodych małżeństw. Idealnie wpasuje się na wąską działkę. Jedna z elewacji nie posiada przeszkleń, dzięki czemu możemy pobudować opisywany dom w odległości już 3 m. z jednej strony od granicy działki sąsiada.

Parter stanowi dzienną strefę domu. Wejście do pomieszczenia gospodarczego znajduje się na zewnątrz budynku, jednak istnieje możliwość dodania drzwi z sieni kosztem pomniejszenia miejsca na szafę.

Umieszczona od frontu kuchnia może zostać odgrodzona ścianką działową od salonu i jadalni, jednak wówczas zmniejszy się otwarta przestrzeń strefy dziennej. W dalszym ciągu pozostanie możliwość obserwowania podjazdu i odwiedzających nas gości. Centralnie umieszczony kominek jest świetnie widoczny z każdego miejsca ustawnego salonu. Duże przeszklenia doskonale doświetlają wnętrze pomieszczenia z dwóch stron, a dodatkowo stanowią wyjścia na taras, do strefy wypoczynku.

Gabinet, który może być przeznaczony do pracy lub jako pokój dla gości, posiada wyjście na taras. Sąsiaduje on z łazienką, w której zmieści się wc i prysznic. Zaraz z prawej strony usytuowano schody prowadzące na górę.

Pietro to druga, nocna część domu. Składają się na nią 3 sypialnie, z których dwie, znajdujące się od strony ogrodu, o powierzchni ponad 12m2 każda, przeznaczono dla dzieci. Trzecia sypialnia została wyposażona w dwie garderoby – dla Niej – i dla Niego. Łazienka jest wspólna na całe piętro, druga, na dole będzie miała ogromne znaczenie dla osób, które pilnie jej potrzebują. Z każdego pokoju mamy wyjście na balkon. Pokoje dziecięce mają wspólny balkon, zaś sypialnia rodziców oddzielny. Dzięki temu można zaczerpnąć świeżego powietrza i wywiesić pościel do wietrzenia.

Z372 D jest prosty i tani w budowie. Powstał z myślą o wyjściu naprzeciw potrzebom klientów, którzy posiadają wąskie działki.

Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
