Gotowy projekt domu Zx206 - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą

Zx206 odbicie lustrzane

Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
murowany
koncepcja
dostępność projektu: 15 dni roboczych
4 100
murowany
koncepcja
dostępność projektu: 15 dni roboczych
lustrzane odbicie
4 100
Gotowy projekt domu Zx206 - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Gotowy projekt domu Zx206 - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Gotowy projekt domu Zx206 - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Gotowy projekt domu Zx206 - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Garaż
Master Bedroom
Duże przeszklenia
Duży salon
Taras

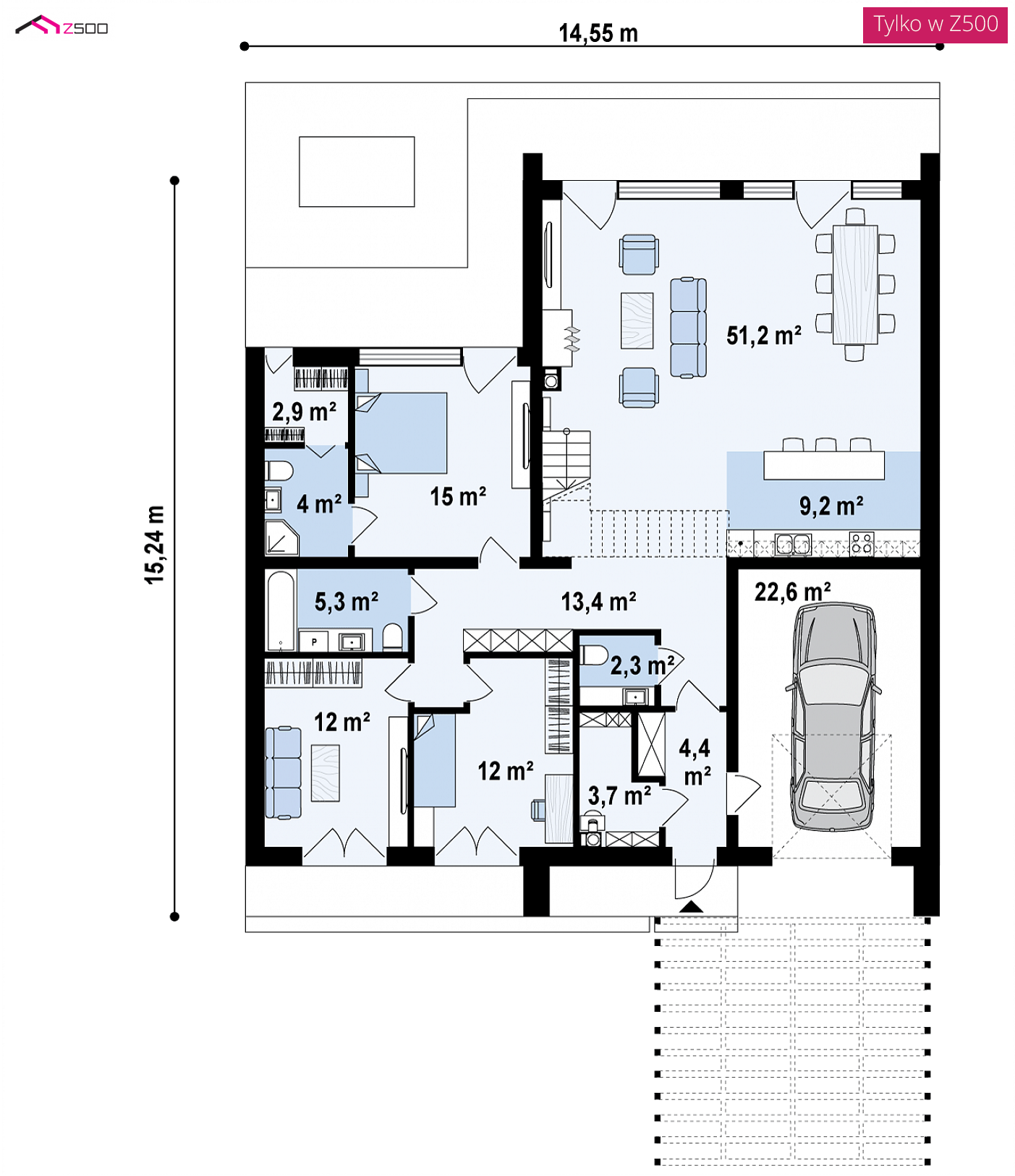

Parter 131,6 / 157,9

Sień
4,4 m²
Pomieszczenie gospodarcze
3,7 m²
WC
2,3 m²
Hol
13,4 m²
Pokój
12,0 m²
Pokój
12,0 m²
Łazienka
5,3 m²
Łazienka
4,0 m²
Garderoba
2,9 m²
Pokój
15,0 m²
Salon+jadalnia
51,2 m²
Kuchnia
9,2 m²
Garaż
22,6 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Duże przeszklenia
Antresola
Pustka nad salonem

Poddasze 25,8 / 51,8

Biblioteka
9,6 m²
Pokój rekreacyjny
16,2 m²
Antresola
51,2 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,96 m
długość
22,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,96 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
157,4 / 209,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
207,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
22,6 m²
Kubatura
658,44 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,99 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
218,85 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,64 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,96 x 22,16 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
SD3Stropodach ocieplany≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx206

wg cennika sekocenbud 2018/09
Ceny średnieCeny minimalne
Stan surowy zamknięty271 319 230 920
Instalacje68 381 58 199
Prace wykończeniowe65 645 55 871
Razem:405 346 344 990
Ten dom możesz postawić metodą gospodarczą za:
284 187,81 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

Aktualnie przedstawiony kosztorys nie uwzględnia zmian wynikających z dostosowania budynku do nowych warunków technicznych (dodanie rekuperacji, usunięcie części kominów). W zależności od projektu ostateczny koszt budowy po uwzględnieniu tych elementów może wzrosnąć o ok. 15-40 tys. zł.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
koncepcja
dostępność projektu: 15 dni roboczych
4 100

zobacz interaktywny model 3D

Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą

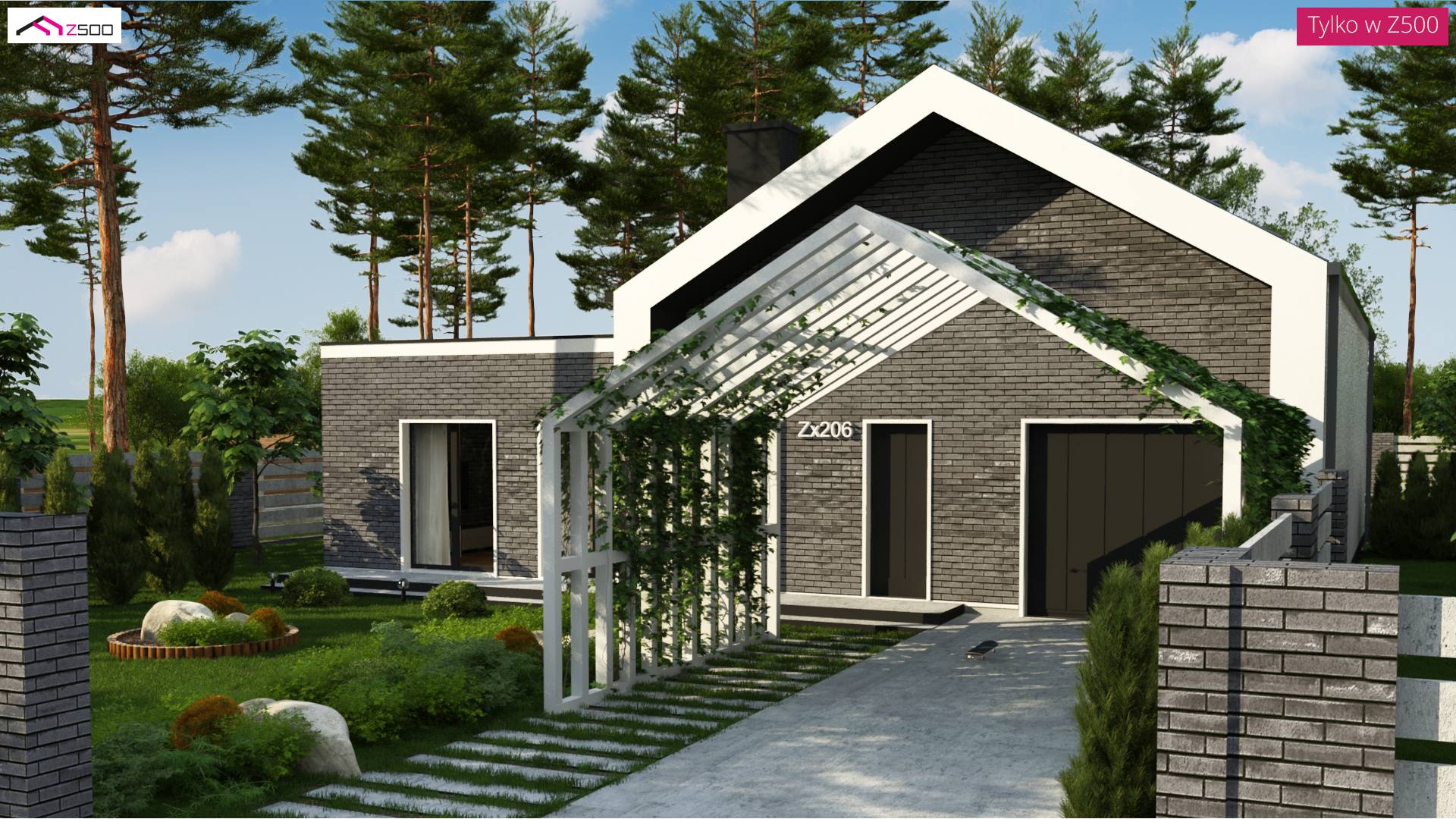

Projekt Zx206 został zaprojektowany dla osób, dla których istotne są duże przestrzenie, szczególnie w strefie dziennej (salon + kuchnia to łącznie około 60 m2). Dodatkowo elementem dekoracyjnym stały się schody prowadzące na poddasze, gdzie znajduje się miejsce na bibliotekę oraz pokój rekreacyjny (oczywiście można na etapie adaptacji zrezygnować z poddasza użytkowego i np. wykorzystać tę przestrzeń na strych- tym samym zmniejszy się powierzchnia użytkowa).

Bryła została wyraźnie podzielona na dwie części - nocną i dzienną. W strefie nocnej znajduje się sypialnia typu master bedroom oraz 2 pokoje, które mają nieco bardziej prywatne wejścia oraz bardzo dobrze dostępną łazienkę. Na parterze również usytuowano wc dla gości (nie wchodzimy w strefę nocną).

Powierzchnia garażu jest na tyle duża, że zmieści się tam miejsce na rowery czy motor. Dodatkowo w projekcie zaplanowano altanę, która pełni funkcję zadaszenia dla drugiego samochodu.

Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą
Gotowy projekt domu  - Dom z przestronnym salonem, antresolą, wydzieloną sypialnią i wiatą

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
