Gotowy projekt domu Zb5 - Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.

Zb5 odbicie lustrzane

Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
2 936
Oszczędzasz 734
(za segment)
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 670
2 936
Oszczędzasz 734
(za segment)

Kto pierwszy ten lepszy!

Pospiesz się! Pozostała tylko jedna sztuka w promocyjnej cenie.
Gotowy projekt domu Zb5 - Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.

Parter 56,0 / 80,4

Sień
5,0 m²
Pomieszczenie gospodarcze
5,3 m²
Hol+schody
13,1 m²
WC
2,6 m²
Kuchnia
5,3 m²
Salon+jadalnia
29,9 m²
Garaż
19,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.

Poddasze 72,3 / 74,2

Hol
6,4 m²
Garderoba
4,0 m²
Łazienka
14,9 m²
Pokój
15,4 m²
Pokój
15,9 m²
Pokój
15,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.

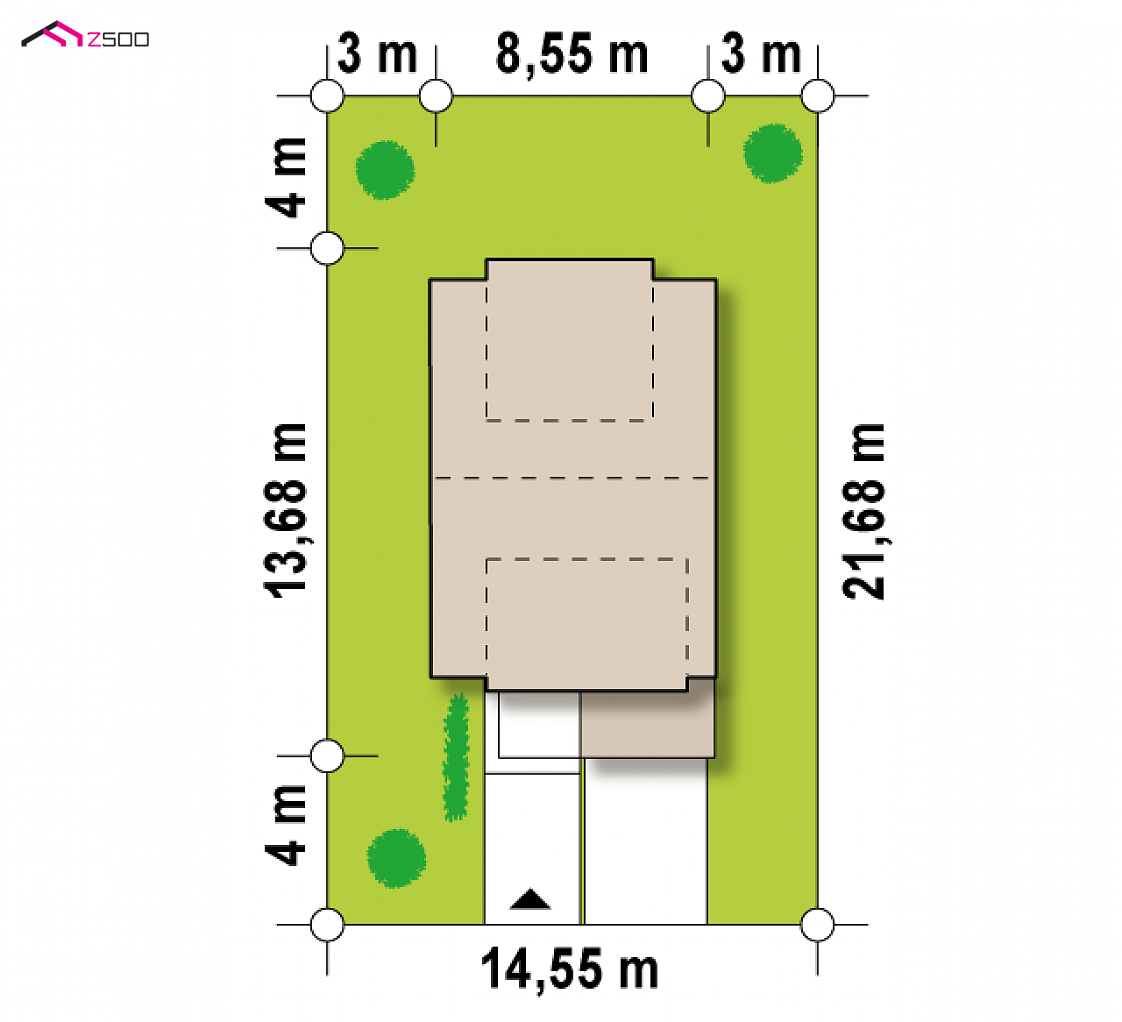

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,55 m
długość
21,68 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
8,55 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
128,3 / 154,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
105,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,1 m²
Kubatura
430,97 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
9,33 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 5°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
107,33 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,7 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
14,55 x 21,68 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blacha, papa bitumiczna, blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,35 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
74,9 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zb5

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 316 020  210 680

52%33%15%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

WT2017 czy WT2021?

który wariant energooszczędny wybierasz?

Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

Wybierz standard WT2017, jeśli:

  • planujesz budowę domu jeszcze w tym roku,
  • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
  • chcesz kupić projekt domu w standardowej cenie.

Wybierz standard WT2021, jeśli:

  • planujesz budowę domu w roku 2021,
  • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
  • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
  • stawiasz na ekologię i ochronę środowiska,
  • doceniasz zwiększony komfort cieplny w domu,
  • koszt dodatkowy to tylko +1000 zł, tylko do wybranych projektów domów.

Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

WT2017 czy WT2021?
dachy/ stropodachy
WT 2017 - 0,18 W/m2K
WT 2021 - 0,15 W/m2K
okna połaciowe
WT 2017 - 1,3 W/m2K
WT 2021 - 1,1 W/m2K
ściany zewnętrzne
WT 2017 - 0,23 W/m2K
WT 2021 - 0,20 W/m2K
okna pionowe
WT 2017 - 1,1 W/m2K
WT 2021 - 0,9 W/m2K
drzwi zewnętrzne
WT 2017 - 1,5 W/m2K
WT 2021 - 1,3 W/m2K
podłogi na gruncie
WT 2017 - 0,3 W/m2K
WT 2021 - 0,3 W/m2K
WT2017WT2021
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
gotowy projekt domu Zb5 – aranżacja wnętrz, Współczesna zabudowa bliźniacza o prostej bryle z garażem i przeszkleniami.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
2 936
Oszczędzasz 734
(za segment)

Zb5 to ciekawa propozycja domu do zabudowy bliźniaczej w nowoczesnym stylu.

Prosta konstrukcja oraz dwuspadowy dach czynią go tanią i łatwą w budowie inwestycją. Niespotykany wykusz od strony ogrodu oraz naturalne, drewniane okładziny elewacji uwydatniają nowatorski charakter zabudowy.Część dzienną segmentu stanowi przestronny, jasny salon z centralnie usytuowanym kominkiem. Otwarta kompozycja kuchni powiększy optycznie wnętrze a centralnie umieszczone otwarte schody mogą być ozdobą wnętrza. Duże powierzchnie przeszkleń pozwalają na naturalne doświetlanie i ogrzanie wnętrza.

Na parterze do dyspozycji mieszkańców znajduje się również niewielka toaleta oraz podręczne pomieszczenie gospodarcze. Na piętrze znajdują się trzy, przestronne sypialnie. Duża łazienka zapewni komfort codziennej toalety, a spora garderoba z łatwością pomieści  ubrania domowników.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1306
  • - TUU-742
  • - SZ5 Zb5 CE (DOM OZ5-29)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 670
2 936
Oszczędzasz 734
(za segment)

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (01-510) Warszawa, ul. Gen. Zajączka 32, KRS 0000374974 (email kontaktowy: [email protected]).
|
lub
|
podpisz się
^

Grzegorz
Dzień dobry

Przepraszam, jeżeli moje pytania okażą się banalne jednak mogą Państwo powiedzieć jaki jest przybliżony koszt budowy takiego bliźniaka (robocizna i materiał) bo rozumiem, że wszystkie szacunkowe ceny jakie są podawane to ceny robocizny bez materiału ? Proszę również powiedizec co to znaczy segment ? czy to jest połowa bliźniaka czy całość budynku

z poważaniem Grzegorz

Łukasz
pytanie czy ten projekt , czyli jego dwie połowki mogą być projektem budynku jednorodzinnego dwulokalowego ?

Czy można wybudować jeden segment jako wolnostojący oddalony od budynku sąsiada o 1.5m (budynek sąsiada w granicy działki ale obrys ściany sąsiada mniejszy od obrysu ściany Zb5. Czy taki budynek nie będzie wyglądał nieproporcjonalnie ? A może jakaś propozycja innego budynku wolnostojącego ale o zachowaniu proporcji pomieszczeń do Zb5. Ściana w granicy niestety ma niskie kondygnacje od frontu całość do rynny 4,5m i długość w głąb 12m. Zb5 jest wyższy do rynny i dłuższy niż 12m w głąb.

Mark
Cześć,
Ten dom może być odłączone? i może być większy rozmiar, jak 160m2? Może zostać zmieniony na pierwszym piętrze, więc rodzice pokój i łazienka są na plecach lub domu? Ostatnie pytanie, czy m2 jest większa, może parterze mają dodatkową sypialnię z łazienką?

Co szacunkowy koszt contsruction będzie?

Dzięki

Maciej
Witam, jestem zainteresowany zakupem projektu bliźniaka Zb5 - właściwie to już miałem go zamawiać, ale zastanowił mnie jeden zapis w MPZP. Definicja dachu stromego: "dachy o nachyleniu połaci powyżej 35°" i nic więcej na ten temat. Czy dach jak w projekcie tzn. z lukarnami i 35° spadkiem spełni wymogi MPZP?

Sylwia
Czy cena szacunkowa dotyczy 1 połówki bliźńiaka czy dwóch domów? Czy ceny zawierają ceny robocizny?
Pozdrawiam

Paweł
Witam
Projekt idealny dla nas. Mam pytanko dotyczące ogrzewania i podgrzewania wody. Przez swoją nowoczesną wizualizację projekt idealnie nadaje się do zamontowania kolektorów słonecznych, co wiązać się będzie z zamontowaniem zbiornika na ciepłą wodę. W związku z tym pytanie czy stosowaliście kiedyś Państwo takie rozwiązanie w tym projekcie? Na przykład czy możliwe będzie zamontowanie takiego zbiornika w pomieszczeniu na parterze? Druga sprawa to pompa ciepła. Czy stosowlaiście kiedyś takie rozwiązanie? Pozdrawiam

Obsługa klienta
Do Paweł : Zarówno instalacje solarną jak i pompę można zamówić do tego projektu. Mieliśmy już takie pytania i prośby. Zb5 cieszy się dużą popularnością wśród developerów więc są stosowane przeróżne metody ogrzewania domu.

Krzysztof
Czy jesteście Państwo w stanie zamieścić więcej zdjęć lub animację. Jestem poważnie zainteresowany tym projektem. Pozdrawiam i dziękuję za poprzednią odpowiedź.

Obsługa klienta
Do Krzysztof : Możemy, ale ze względu na ilość bieżących wizualizacji, które mamy obecnie do przerobienia czas oczekiwania jest dość długi....najwcześniej animacja może pojawić się za około 1-1,5 msc.

Krzysztof
Witam
Chciałbym wybudować budynek jako wolnostojący. Aby doświetlić wnętrze zastanawiam się nad dodatkowymi dużymi oknami na bocznych ścianach (dla każdego pomieszczenia na parterze i piętrze) a wyjście z salonu na parterze również z boku. Czy jest taka możliwość?

Obsługa klienta
Do Krzysztof : Oczywiście, może Pan wprowadzić takie zmiany na etapie adaptacji. Trzeba też wtedy pamiętać, że odległość od ściany z oknem do granicy działki to 4m.

Piotr
Mam pytanie czy mozliwe jest przystosowanie tego domu do ogrzewania piecem gazowym oraz piecem weglowym. I czy mozna dolozyc drzwi po bokach domu wchodzace do kotlowni z zewnatrz ( z podworka). dziekuje za wszelkie informacje.

Ania
Witam. Czy istnieje mozliwość zakupienia i wybudowaia tylko jednego segmentu? Jeśli tak, to czy dorzucenie okna w kuchni byłoby juz tylko kosmetyka, na która wystawiacie Pańswto bezpłatną zgodę? Dziękuję i pozdrawiam.

Obsługa klienta
Do Ania : Oczywiście, każdy projekt przewidziany jako 'bliźniak' można wybudować także jako wolnostojący. Projekty sprzedajemy zawsze jako pojedyncze segmenty. Kwestia okna - dokładnie jak Pani napisała ;).

Ania
Fantastycznie! :-) Teraz tylko batalia z urzędami i może spełni się moje marzenie :-) Jeszcze mam pytanie odnośnie sposobu ogrzewania domu, czy jest gazowe, na paliwo stałe?

Ania
Zauwazyłam, że rusynek szczegółowy uległ pewnym niewielkim modyfikacjom, np komin uległ przesunięciu. Wcześniej planowałam w sypialni obok garderoby zrobic kominek Teraz komin biegnie w sypialni obok, tej przy schodach. Czy nadal zrobienie kominka w sypialni przy garderobie nie sprawiłoby wieksyzch problemów, czy trzeba będzie przestawić komn? Dziękuję Pozdrawiam.

Obsługa klienta
Do Ania : Tak, projekt został zaktualizowany i zmieniło się nieco w konstrukcji. Wkrótce podmienimy poprawione rzuty kolorowe.

Rafał
Witam,

czy wyrażają Państwo zgodę na adaptację tego projektu tak aby stworzyć 4 niezależne mieszkania?

Pozdrawiam

Rozumiem, że budynek oficjalnie jest dwurodzinny, ale nie zamyka to ścieżki prawnej po wybudowaniu - tj. stwierdzeniu niezależnośc obui lokali mieszkalnych, wydzieleniu osobnych K.W. oraz następnie podziału działki?



Czy wyrażają Państwo zgodę na zmianę funkcji garderoby (wymiary 2x2m) na łazienkę? wystarczy dodać po ok. 2m2 z każdego z pokoi (ok. 1x2m) aby uzyskać wygodną 8m2 łazienkę i 1 pokój więcej, tj. w sumie 4 sypialnie 2x15,7m2 i 2x13,5m2.



Problemem byłoby doświetlenie tego pomieszczenia - w grę wchodzą jedynie luxfery bądź świetlik dachowy Velux.

Bartek
Do Leszek M. : Witam
Czy istnieje możliwość przesunięcia instalacji kominowej wraz z kominkiem na wewnętrzny bok obu lokali

Obsługa klienta
Do Leszek M. : Oczywiście, wszelkie zmiany można wprowadzać na etapie adaptacji.
Wystawiamy bezpłatną autorską zgodę.
