    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.

    Zx101 odbicie lustrzane

    Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 570
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 570
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    Gotowy projekt domu Zx101 - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.

    Parter 159,3

    Sień
    3,6 m²
    Pom. gosp.
    5,4 m²
    Hol
    1,8 m²
    Gabinet
    13,9 m²
    WC
    2,1 m²
    Hol
    3,2 m²
    Hol
    8,6 m²
    Pokój
    14,3 m²
    Łazienka
    7,7 m²
    Pokój
    14,4 m²
    Pokój
    14,3 m²
    Garderoba
    2,6 m²
    Łazienka
    2,9 m²
    Pralnia
    2,9 m²
    Hol
    5,1 m²
    Spiżarka
    1,7 m²
    Kuchnia+jadalnia
    22,2 m²
    Salon
    30,4 m²
    WC
    2,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.

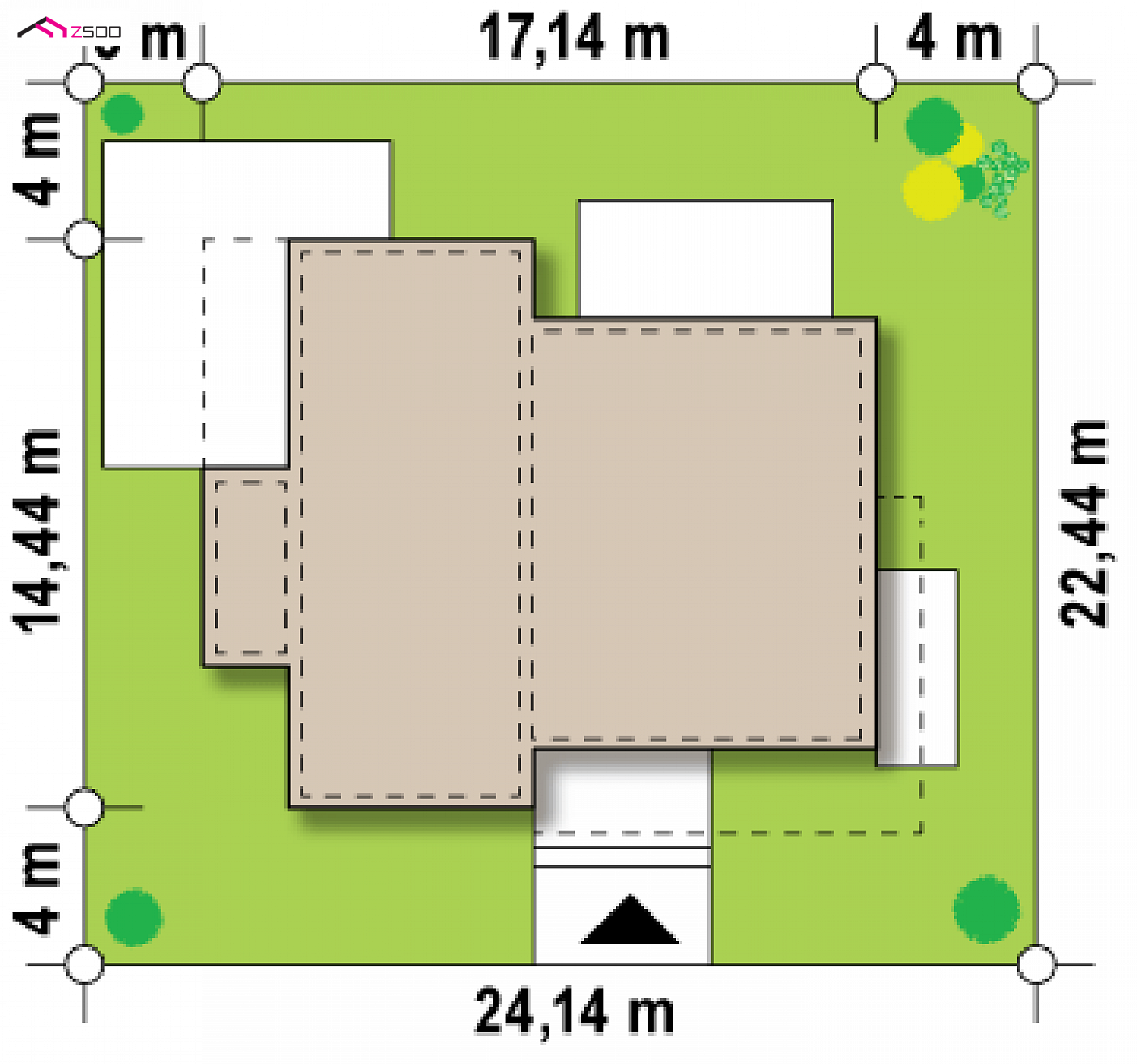

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    24,14 m
    długość
    22,44 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    17,14 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    159,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    199,3 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    430,01 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,3 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    160 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    24,14 x 22,44 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    blacha, folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,5 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    76,45 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx101

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 416 316  277 544

    48%39%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    gotowy projekt domu Zx101 – aranżacja wnętrz, Komfortowy dom parterowy o nowoczesnym wyglądzie z linii modern.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 570

    Zx101 to komfortowy dom z płaskim dachem o modernistycznym charakterze.

    Projekt wyróżnia ciekawy układ funkcjonalny. Centrum domu to obszerna kuchnia w nowoczesnym stylu z wyspą oraz jadalnią. Kominek na granicy jadalni i salonu subtelnie wydziela granice i uprzyjemni wspólne posiłki przy dużym stole. Taki układ tworzy przestronną strefę dzienną z wyjściem na zadaszony taras. Strefa nocna to trzy identycznej wielkości sypialnie, każda z wyjściem na taras oraz bogate zaplecze gospodarcze w prawej części budynku. Zaprojektowano tu dużą łazienkę z oknem, pralnię oraz garderobę i mniejszą łazienkę przy pokoju gospodarzy. Racjonalny układ ścian konstrukcyjnych pozwala niemal dowolnie dopasować wielkość pokoi poprzez przesunięcie ścianek działowych. Ciekawym rozwiązaniem jest dodatkowy duży pokój od frontu. Może pełnić rolę wygodnego gabinetu z osobnym wc, pokoju gościnnego lub dodatkowej sypialni.

    Zx101 posiadamy również w wersji z garażem dwustanowiskowym.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1291
    • - TSF-175
    • - SZ5 Zx101 CE (DOM OZ5-93)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 570

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Kasia
    witam, a ja ponawiam pytanie o dach dwuspadowy - czy już było coś takiego robione, i czy ewentualnie sa dostępne zdjęcia poglądowe, obawiam się, że nie każdy potrafi sprostac prawidlowemu płaskiemu dachowi, jesli juz wz sa w porządku (mam na mysli ekipy budowlane)

    Rysunek szczegółowy w tym projekcie jest super wykonany. Można sobie sprawdzić wymiary w cywilizowany sposób, a w nowych projektach jest porażka. Szczegółowy to raczej ciężko nazwać, nawet nie można odczytać jakie są przeznaczone wymiary na drzwi. Czemu w starszych macie lepiej naniesione niż w nowych? Chyba powinien być progres, a nie regres.

    Aleksandra
    Witam, chciałabym dowiedzieć się czegoś na temat więźby dachowej, a mianowicie jaki rodzaj jest przewidziany dla tego projektu. Z rysunków szczegółowych niewiele się dowiedziałam.

    PiotrM
    Witam,
    Dwa pytania:
    1) Czy można w projekcie zmienić sposób ogrzewania budynku? Tak, aby nie było gazu?
    2) Czy dach może być "użytkowy"? W sensie czy istnieje możliwość, aby dachu był taras?

    Ewelina
    Miejscowy Plan zagospodarowania przestrzennego - narzucił nam konieczność budowy domu z dachem na poziomie 30st.
    Mam pytanie czy mają może państwo wizualizację tego projektu z dachem schowanym za attyką ?

    Do Ewelina : Wizualizacja dostępna na stronie ukazuje projekt ze ścianami attykowymi, które przysłaniają spadki dachowe na poziomie 3st. Tak małe spadki nie wymagają konstrukcji dachowej, spadek 30st. już tak. Attyka osłaniająca tak duży spadek musiałaby być bardzo okazała - nie posiadamy takiej wizualizacji.

    Magdalena Strychalska
    Witam,

    Bardzo podoba mi się ten projekt :)
    Jestem ciekawa, czy można wygospodarować część na ogród zimowy (np. z pokoju znajdującego od frontu przy kuchni)?

    W MPZP mamy wskazany kąt nachylenia dachy na poziomie min. 30 st - tak jak Państwo piszecie można go podnieść i ukryć - czy taki kąt da się "zgrabnie" schować za attyką?

    Wolf
    Patrząc na kosztorys to nasuwa się pytanie - czy gotowy do zamieszkania Zx 101 dam radę zrobić za min. 300 000zł - chodzi mi stan do którego mogę wstawić wyposażenie i zamieszkać...

    Paulina
    Dobry wieczór

    Czy jest możliwe przygotowanie przez Państwa projektu tego domu ale w konstrukcji szkieletowej, prefabrykowanej?

    Obsługa klienta
    Do Paulina : Tak, możemy przygotować dla Pani taką wersje projektu odpłatnie jeśli jest Pani zainteresowana prosimy o kontakt info@studioadaptacji.pl

    Wojciech R.
    Witam serdecznie, gdzie w lubelskim można będzie zobaczyć domek. Przymierzamy się z Żoną do projektu i z chęcią zaczerpnelibyśmy kilku porad :) pozdrawiam
