Gotowy projekt domu Zx54 - Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.

Zx54 odbicie lustrzane

Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 770
3 204,50
Oszczędzasz 565,50
Gotowy projekt domu Zx54 - Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.

Parter 73,9 / 116,0

Sień
5,8 m²
Gabinet
12,4 m²
Hol+schody
8,0 m²
WC
3,0 m²
Salon+jadalnia
32,9 m²
Kuchnia
9,6 m²
Spiżarka
2,3 m²
Garaż
36,5 m²
Pomieszczenie gospodarcze
5,7 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.

Piętro 65,8

Hol
8,9 m²
Schowek
2,3 m²
Pokój
14,1 m²
Pokój
14,1 m²
Pokój
17,5 m²
Łazienka
8,9 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.

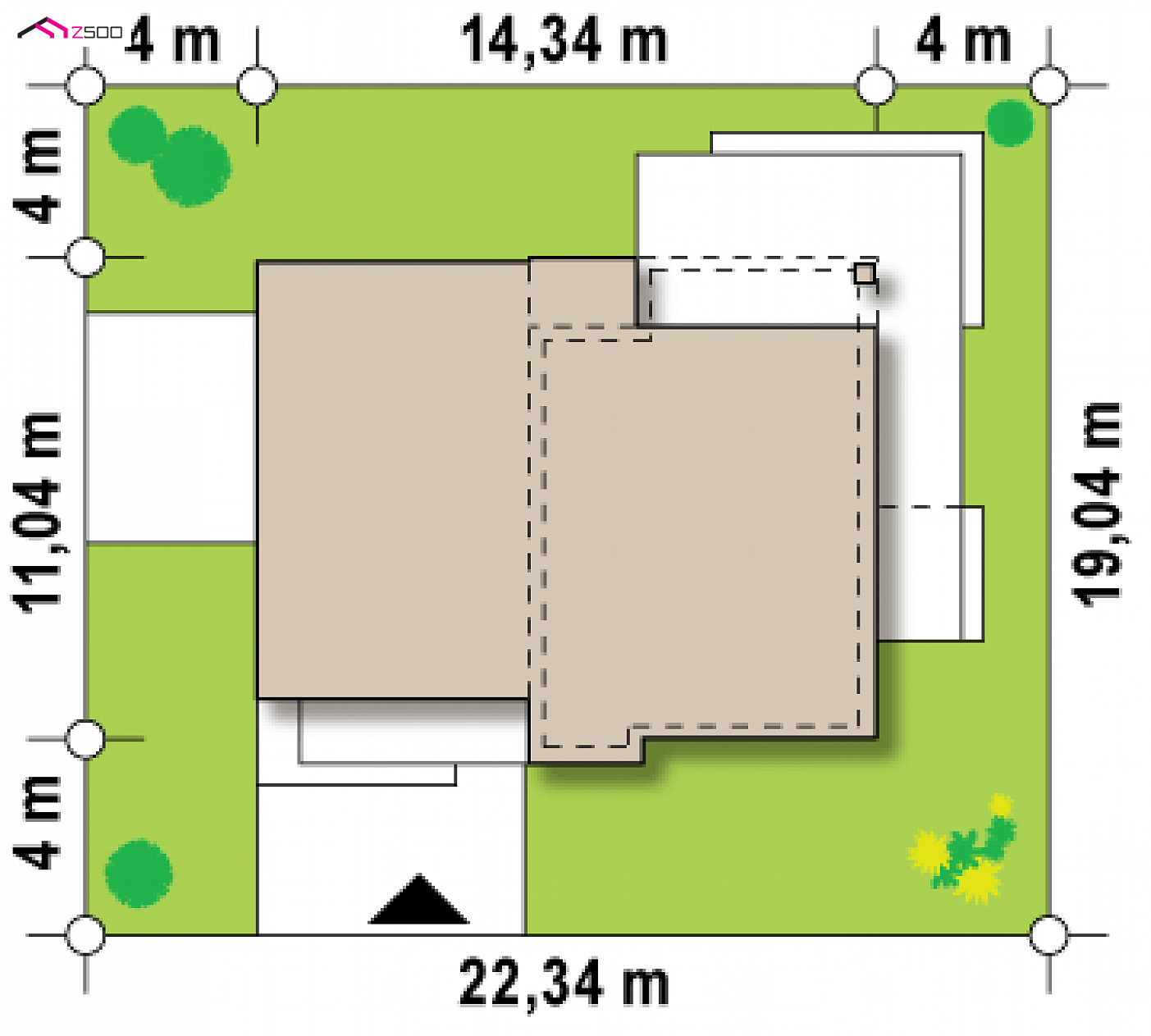

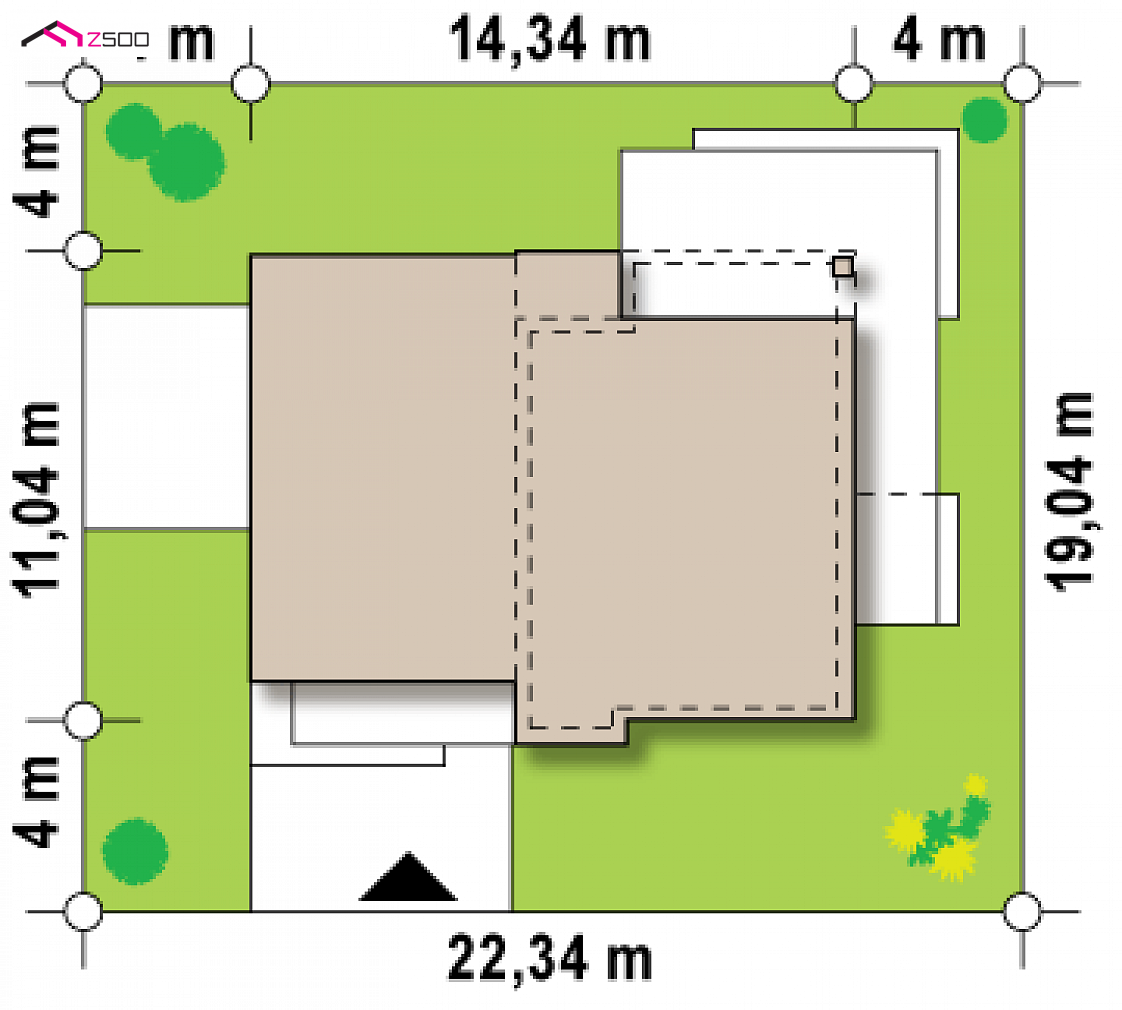

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,64 m
długość
19,04 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,64 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
139,7 / 181,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
158,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,5 m²
Kubatura
483,6 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,1 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
75,58 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,64 x 19,04 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
blacha, folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
89,6 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
77,1 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx54

wg cennika sekocenbud 2017/07
Ceny średnieCeny minimalne
Stan surowy zamknięty178 035 151 525
Instalacje65 451 55 705
Prace wykończeniowe110 977 94 452
Razem:354 462 301 683
Ten dom możesz postawić metodą gospodarczą za:
248 513,25 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
gotowy projekt domu Zx54 – aranżacja wnętrz, Piętrowy dom w nowoczesnym stylu z funkcjonalnym wnętrzem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50

Zx54 to funkcjonalny piętrowy dom w nowoczesnym stylu. Ciekawe elementy wykończenia elewacji nadają mu wyjątkowego charakteru. Projekt wyróżnia obszerny taras nad garażem, dostępny zarówno z poziomu piętra jak i z ogrodu.

Strefa dzienna to komfortowy salon połączony z kuchnią oraz jadalnią. Kuchnię zaprojektowano jako otwartą z modną wyspą na środku. Można ją łatwo oddzielić od pozostałych pomieszczeń ścianką działową. Stół w jadalni umiejscowiono przy dużym oknie balkonowym. Pozwoli to w ciepłe dni wygodnie przenieść posiłek na taras. Dodatkowo na parterze zaprojektowano gabient z wejściem z sieni.

Wygodne schody ze spocznikiem prowadzą do strefy nocnej. Znajdują się tam dwie niemal identyczne sypialnie oraz większy pokój dla gospodarzy z dużym oknem skierowanym na ogród. Ogólnodostępna łazienka posiada wyjście na taras, które umożliwi latem relaks w otoczeniu natury czy uprzyjmni proste czynności, jak pranie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1286
  • - TIX-526
  • - SZ5 Zx54 CE (DOM OZ5-92)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50
