Gotowy projekt domu Z485 - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód

Z485 odbicie lustrzane

Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód
murowany
nowość!
dostępność projektu: 15 dni roboczych
2 770
murowany
nowość!
dostępność projektu: 15 dni roboczych
lustrzane odbicie
2 770
Gotowy projekt domu Z485 - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód
Gotowy projekt domu Z485 - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód
Gotowy projekt domu Z485 - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód
Gotowy projekt domu Z485 - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód

Parter 96,7

Salon+jadalnia
43,5 m²
Kuchnia
9,1 m²
Pokój
10,2 m²
Pokój
11,5 m²
Pokój
11,6 m²
Łazienka
5,9 m²
Sień
4,9 m²
Pomieszczenie gospodarcze
7,3 m²
Garaż
 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,26 m
długość
25,46 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
10,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
96,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
149,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
378,04 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,56 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
20°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
196,73 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
20,26 x 25,46 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Dach
blacha
technologia
murowany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
SS6Strop SS6≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z485

wg cennika sekocenbud 2019/09
Ceny średnieCeny minimalne
Stan surowy zamknięty189 597 161 366
Instalacje49 649 42 256
Prace wykończeniowe73 834 62 840
Razem:313 080 266 462
Ten dom możesz postawić metodą gospodarczą za:
219 500,10 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
nowość!
dostępność projektu: 15 dni roboczych
2 770

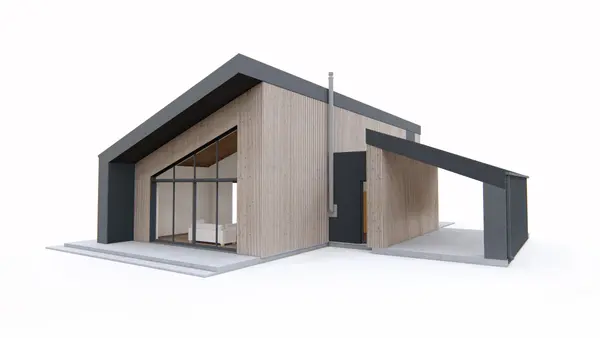

zobacz alternatywną kolorystykę domu

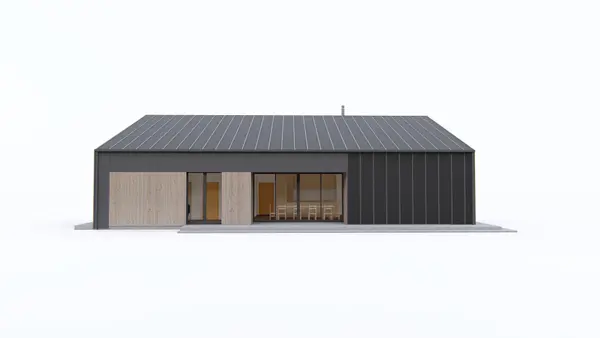

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód
Gotowy projekt domu  - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód

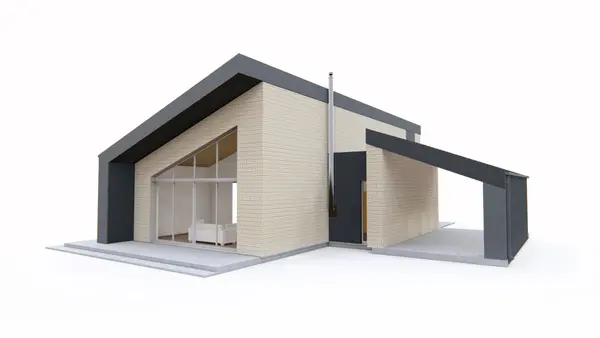

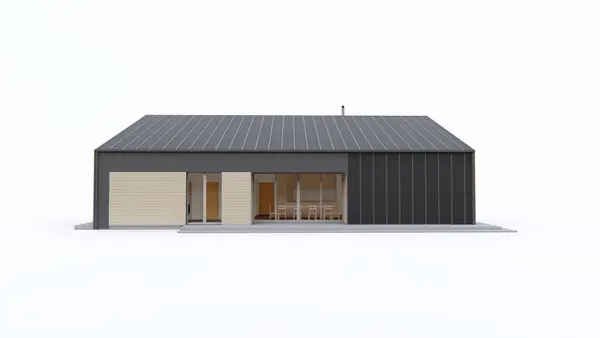

Z 485 to współczesny dom z dachem pulpitowym przeznaczony dla rodziny 2+2. Drewniana elewacja z ciemnymi elementami idealnie ze sobą współgra dając wrażenie elegancji. Dom posiada, sień, pomieszczenie gospodarcze, 3 pokoje, łazienkę, toaletę, kuchnie oraz przestronny salon z jadalnią o powierzchni 41m2. W salonie i jadalni znajdują się duże przeszklenia doświetlając strefę dzienną i umożliwiając podziwianie ogrodu bądź naturalnego krajobrazu za oknem.
W projekcie wejście jest zadaszone i znajduje się od strony bocznej. Od tej samej strony przewidziana jest wiata nad miejscem postojowym dla samochodu.
Gotowy projekt domu  - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód
Gotowy projekt domu  - Parterowy współczesny dom z 3 pokojami, salonem, jadalnią i miejscem na samochód

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
