Gotowy projekt domu Zx159 - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze

Zx159 odbicie lustrzane

Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze
murowany
murowany
dostępność projektu: 3 dni robocze
4 470
3 799,50
Oszczędzasz 670,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 470
3 576
Oszczędzasz 894
Gotowy projekt domu Zx159 - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze
Gotowy projekt domu Zx159 - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze
Gotowy projekt domu Zx159 - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze
Gotowy projekt domu Zx159 - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze
sypialnia główna w parterze
wydzielona osobna pralnia
możliwość zamknięcia kuchni
duże przeszklenia
2-kondygnacyjny salon
duży garaż
2 pokój na parterze!

Parter 120,5 / 166,3

Sień
6,9 m²
Garaż
39,8 m²
Pomieszczenie gospodarcze
5,9 m²
Hol+schody
17,4 m²
Spiżarka
2,8 m²
Kuchnia
15,7 m²
Salon+jadalnia
34,0 m²
Pokój
10,9 m²
Łazienka
3,9 m²
Garderoba
4,1 m²
Gabinet
10,6 m²
Pralnia
6,1 m²
Łazienka
4,2 m²
Hol
4,0 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze
przestronne pokoje
prywatna część dla dzieci
duży taras
zadaszenie tarasu

Piętro 47,2

Hol
10,1 m²
Pokój
14,1 m²
Pokój
16,4 m²
Łazienka
6,5 m²
Taras na piętrze
 m²
Taras na piętrze
 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom piętrowy z antresolą, gabinetem oraz sypialnią główną w parterze

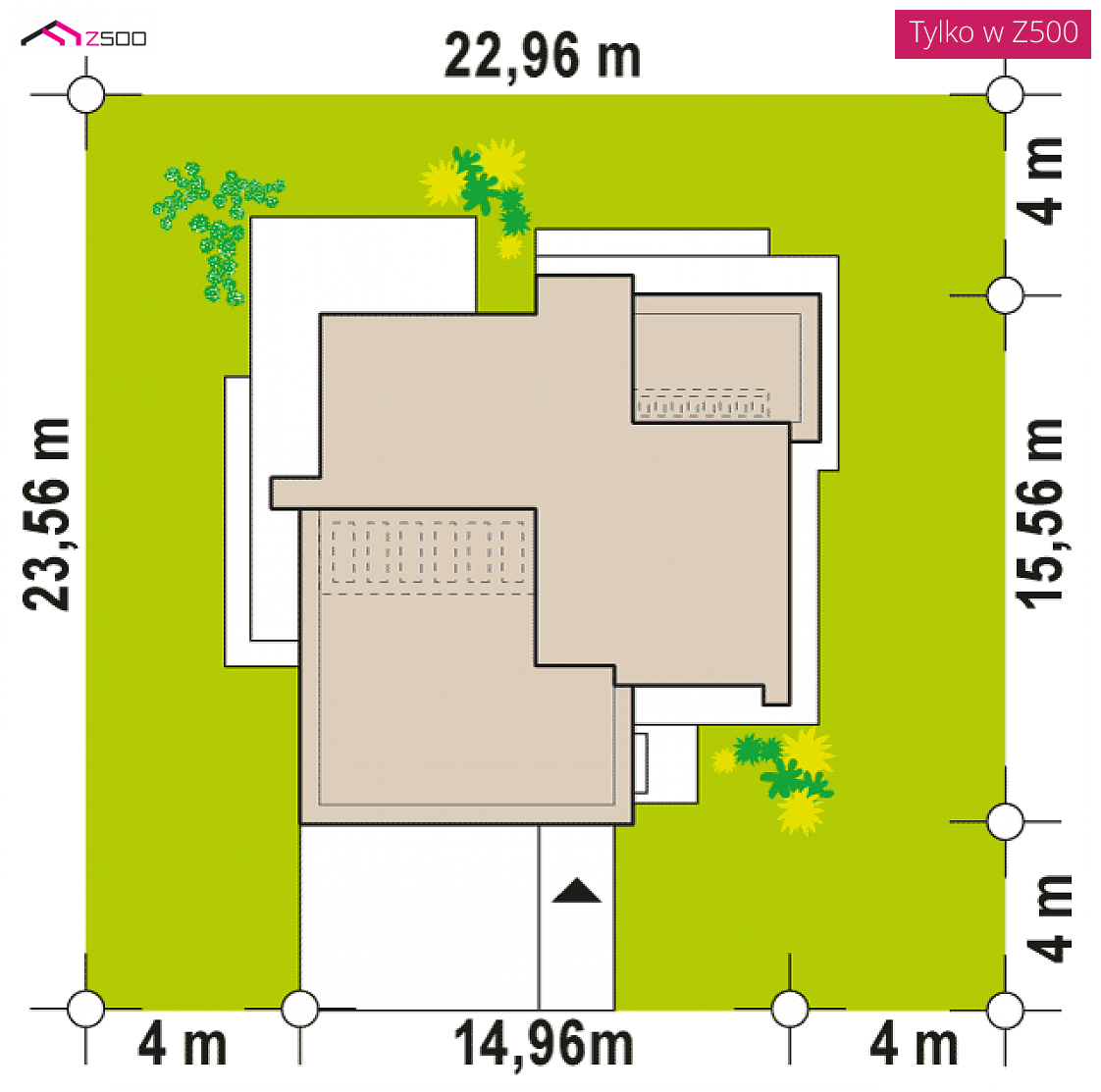

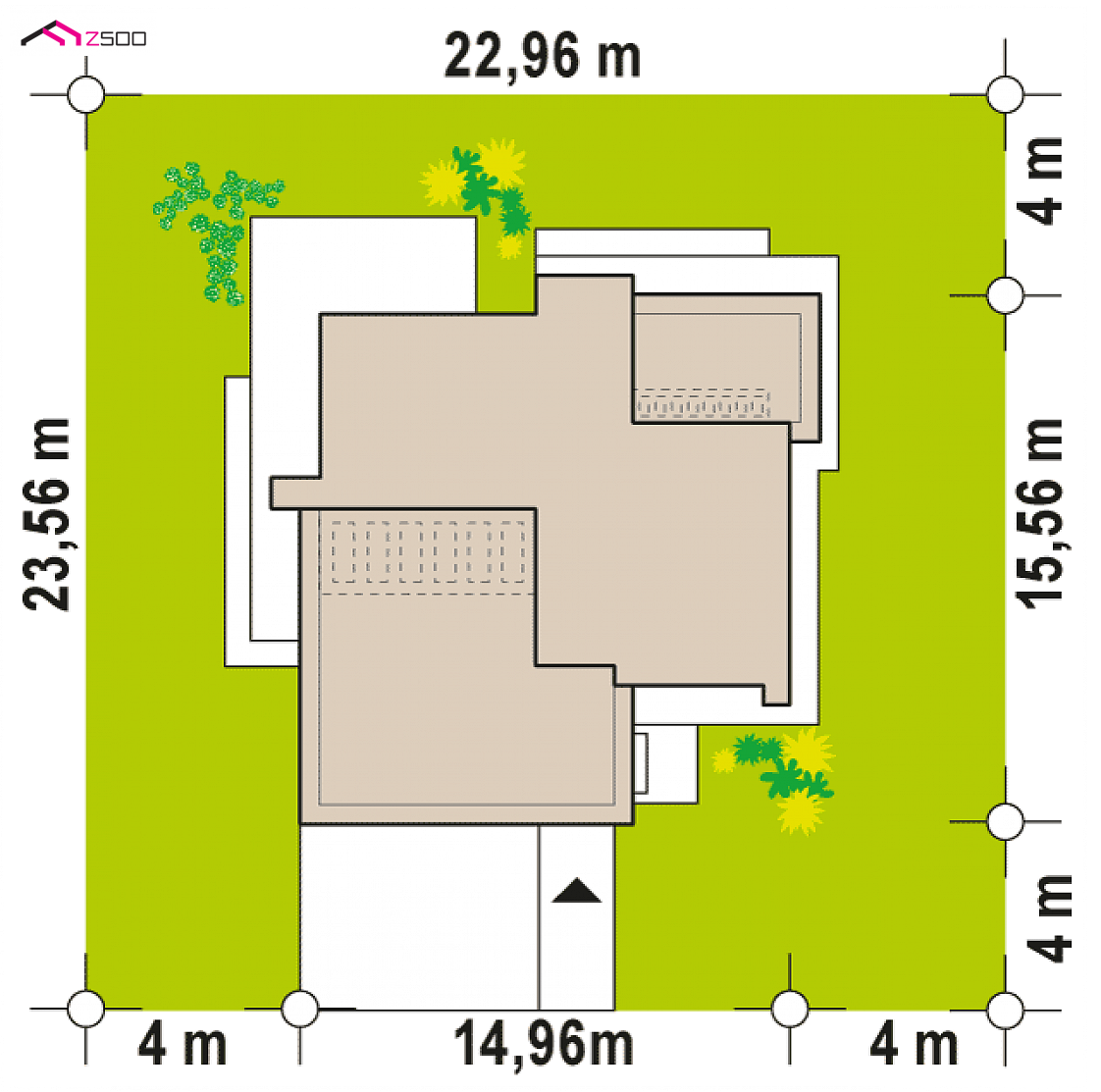

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,96 m
długość
23,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
16,76 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
167,7 / 213,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
206,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
39,8 m²
Kubatura
730,57 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,65 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
89,75 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,96 x 23,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,25 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
73 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,18
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx159

wg cennika sekocenbud 2018/07
Ceny średnieCeny minimalne
Stan surowy zamknięty312 359 265 849
Instalacje66 675 56 747
Prace wykończeniowe89 364 76 058
Razem:468 399 398 654
Ten dom możesz postawić metodą gospodarczą za:
328 394,30 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
4 470
3 799,50
Oszczędzasz 670,50

Zx159 to nowoczesny, dwukondygnacyjny dom z dużymi przeszkleniami, tarasami na piętrze oraz dużym garażem. Połączenie ciemnej elewacji z wykończeniem z egzotycznego drewna doskonale komponuje się z chłodną bielą tynku i zielenią ogrodu.

We wnętrzu poszczególne strefy życia dziennego wydzielono za pomocą akcentów takich jak: narożny kominek czy kuchenna „wyspa”.

Centralnie umieszczone wejście dzieli nam dom na kilka stref. Z sieni bezpośrednio dostaniemy się zarówno do garażu, PG jak i na reprezentacyjny hol ze schodami prowadzącymi na piętro. Lewa część domu to strefa dzienna z centralnie umieszczonym kominkiem. Największym atutem jest tu salon z jadalnią otwarty na dwie kondygnacje z dużymi przeszkleniami. Prawą część domu zajmuje gabinet, łazienka dla gości oraz pralnia, którą doceni każda Pani domu. W głębi zaprojektowano część prywatną rodziców. Przestronna sypialnia z własną garderobą, łazienką oraz bezpośrednim wyjściem na taras zapewni nieco intymności.

Pitero domu przeznaczono dla dzieci. Są to dwa przestronne pokoje oraz łazienka, która pomieści zarówno prysznic jak i wannę. Duże tarasy zapewniają dodatkowa przestrzeń do wypoczynku na zewnątrz bez konieczności schodzenia na parter.

Projekt ZX159 przypadnie do gustu osobom, szukającym funkcjonalnych i sprawdzonych rozwiązań w nowoczesnej formie.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 470
3 799,50
Oszczędzasz 670,50

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
