Zb28
Adaptacja projektu
zapytaj o projekt

Zb28

142 + 19
Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
murowany
5 220
za segment: 4 698
dostępność projektu: 3 dni robocze
Gotowy projekt domu Zb28 - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
Gotowy projekt domu Zb28 - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
Gotowy projekt domu Zb28 - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
Gotowy projekt domu Zb28 - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
Gotowy projekt domu  - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
przestronny salon z kuchnią i jadalnią
otwarta kuchnia

Parter 53,7 / 78,1

Sień
4,5 m²
Hol+schody
10,5 m²
Spiżarka
2,1 m²
Kuchnia
8,3 m²
Salon+jadalnia
22,4 m²
Schowek
1,6 m²
Łazienka
4,3 m²
Pomieszczenie gospodarcze
5,3 m²
Garaż
19,2 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.
komfortowa sypialnia
komfortowa sypialnia / gabinet
duża łazienka
komfortowa sypialnia
prywatna garderoba

Piętro 62,4

Hol
6,8 m²
Pokój
13,0 m²
Pokój
12,4 m²
Łazienka
6,1 m²
Łazienka
5,0 m²
Garderoba
5,7 m²
Pokój
13,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.

Strych 26,2 / 39,8

Pokój rekreacyjny
26,2 m² / 39,8 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Bliźniak 3-kondygnacyjny z garażem, 3 sypialniami i pokojem rekreacyjnym.

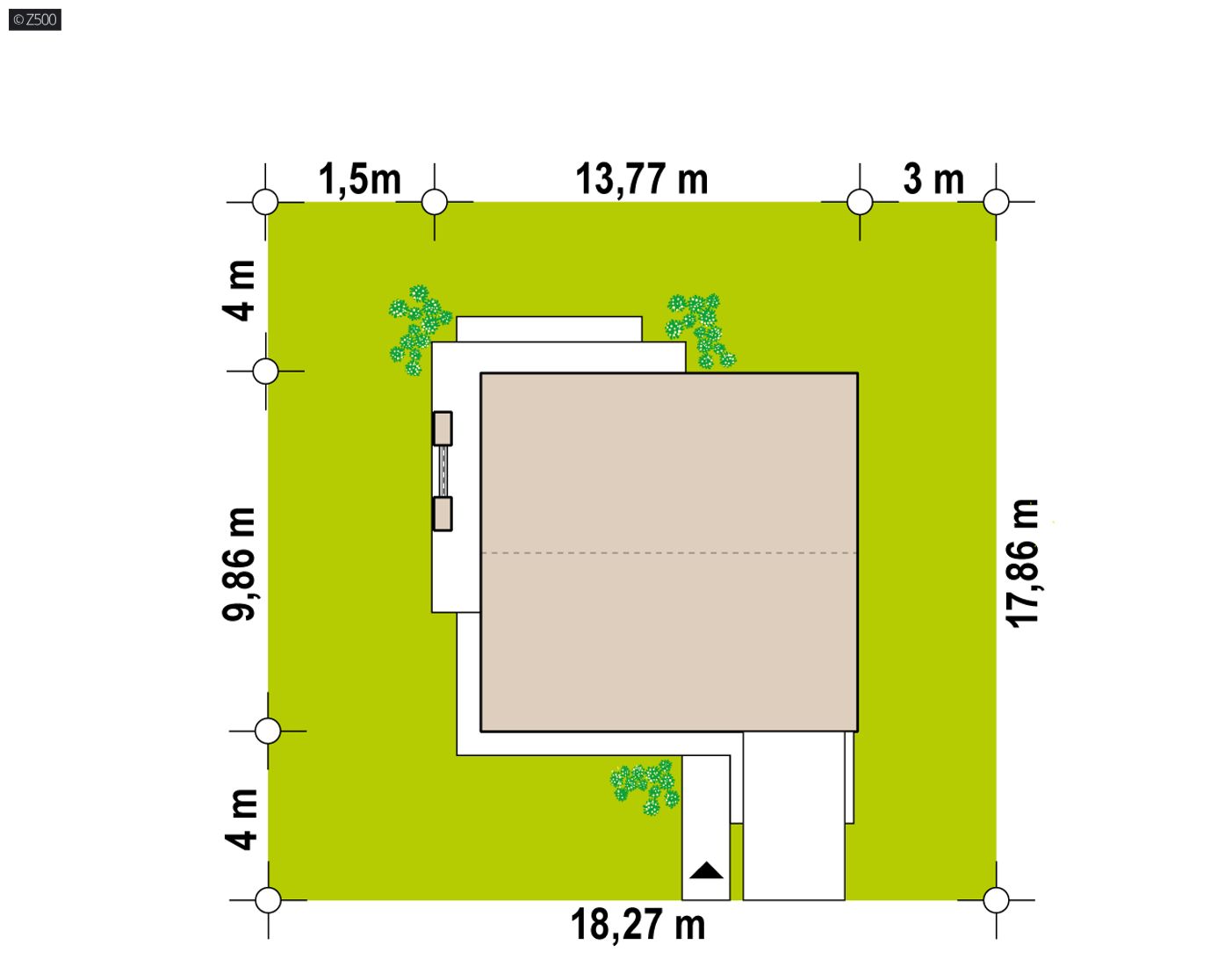

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,86 m
długość
18,76 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,86 m

Pliki do pobrania:

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
142,3 / 180,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
104,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,2 m²
Kubatura
472,42 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
10,15 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
82,36 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
19,86 x 18,76 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Strop (piętro)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
24,32 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
59,31 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,15
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zb28

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 327 038  218 025

54%32%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 4 698

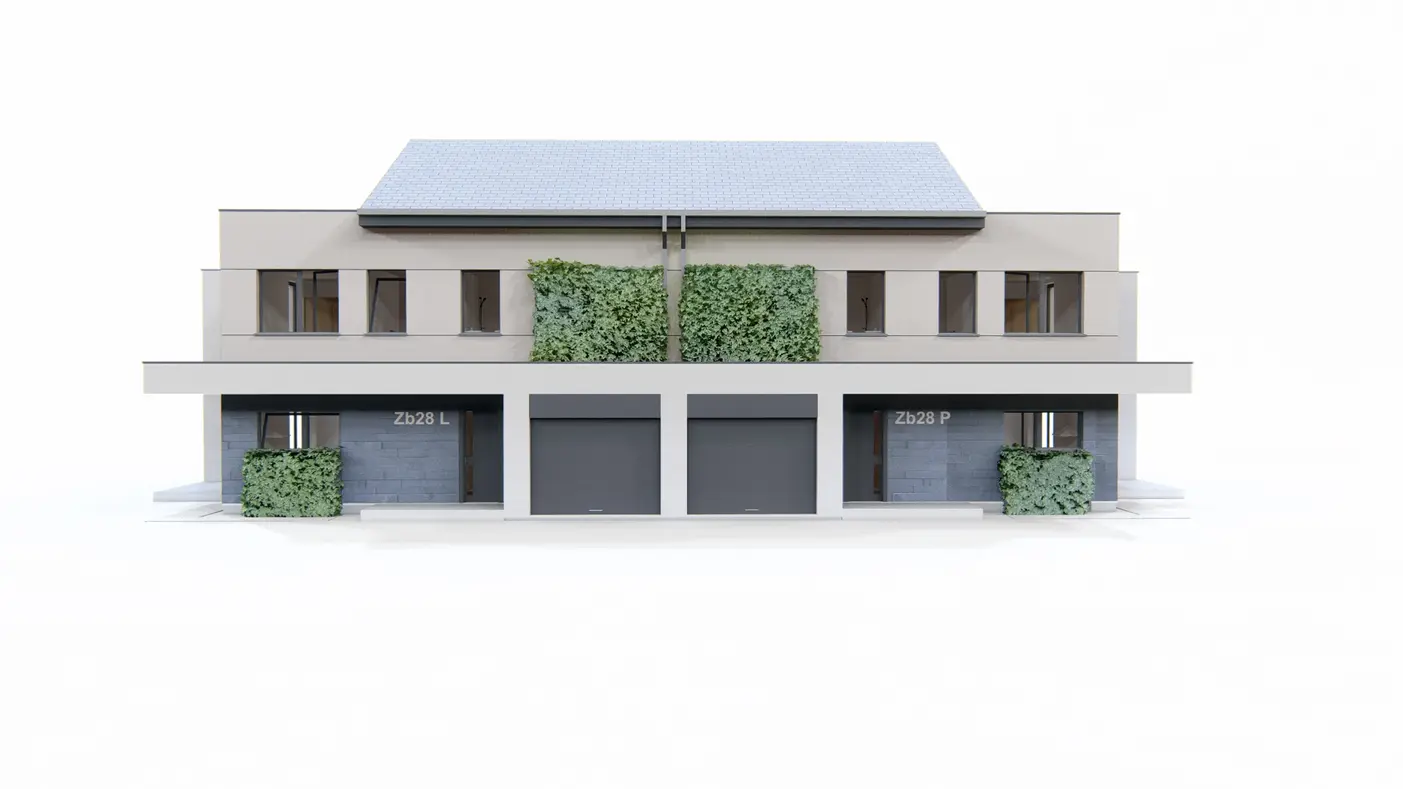

Współczesny bliźniak z dachem dwuspadowym. Kolorystyka elewacji jest modna i nowoczesna. Użyto połączenia bieli, grafitu oraz naturalnego drewna. Powierzchnia domu nie przekracza 140 m2 na 3 kondygnacjach.

W parterze znajduje się garaż jednostanowiskowy z przejściem do sieni. W pomieszczeniu gospodarczym znajdującym się z prawej strony istnieje możliwość stworzenia drzwi wyjściowych na zewnątrz. W głębi umiejscowiono łazienkę dla gości oraz schowek pod schodami. Lewa część domu to otwarta część dzienna z centralnie umieszczonym kominkiem i niewielką spiżarką przy kuchni.

Na piętrze, pozostają do dyspozycji 3 sypialnie, z których jedna - master bedroom - ma prywatną łazienkę i garderobę oraz wyjście na balkon. Osoby zamieszkujące w pozostałych dwóch pokojach korzystają ze wspólnej, dużej łazienki.

Trzecia kondygnacja to poddasze użytkowe przeznaczone na część rekreacyjną z wyjściem na duży taras. Może być to miejsce relaksu dla całej rodziny lub zagospodarowanie przestrzeni na dodatkowe pokoje.

Projekt Zb28 dedykowany jest dla osób z fantazją i własnymi pomysłami na urządzenie wnętrza.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
