Gotowy projekt domu  - Projekt domu - willi z piętrem także na miejską działkę, z garażem i dużym p.g.

Zx47

Projekt domu - willi z piętrem także na miejską działkę, z garażem i dużym p.g.
murowany
murowany
dostępność projektu: 3 dni robocze
3 390
3 051
Oszczędzasz 339

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt domu - willi z piętrem także na miejską działkę, z garażem i dużym p.g.

Parter 55,9 / 78,3

Sień
3,1 m²
Garderoba
3,5 m²
Hol+schody
6,5 m²
WC
2,3 m²
Kuchnia
9,1 m²
Salon+jadalnia
31,5 m²
Garaż+pom. gosp.
22,4 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Projekt domu - willi z piętrem także na miejską działkę, z garażem i dużym p.g.

Piętro 55,4

Hol
4,7 m²
Łazienka
8,2 m²
Pokój
12,1 m²
Pokój
17,9 m²
Pokój
12,5 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Projekt domu - willi z piętrem także na miejską działkę, z garażem i dużym p.g.

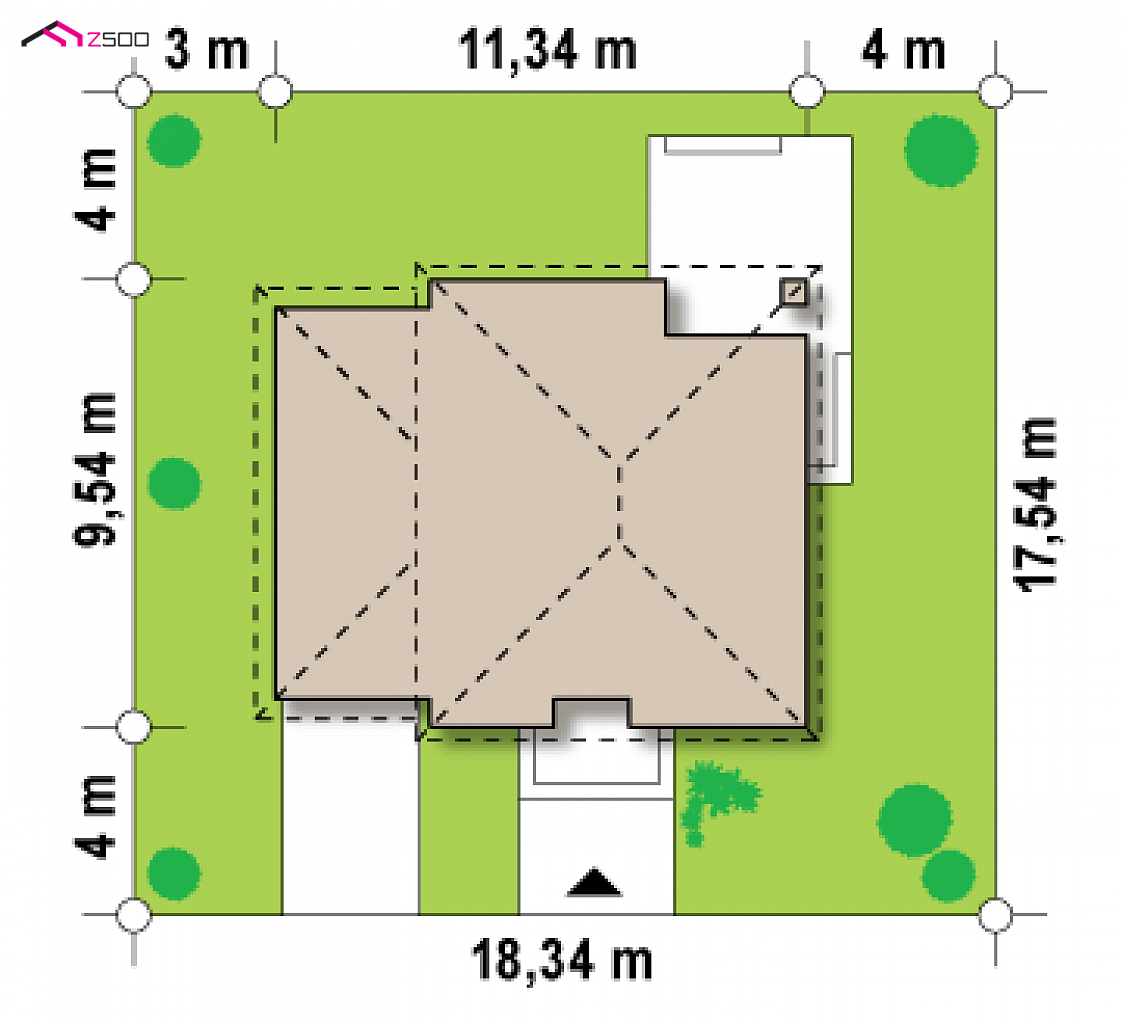

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,34 m
długość
17,54 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
11,34 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
111,3 / 133,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
104,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
22,4 m²
Kubatura
353,43 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,57 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
18°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
126,8 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
18,34 x 17,54 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
betonowy gęstożebrowy, wiązary
Dach
dachówka, blachodachówka, blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Opcjonalnie
rekuperacja
Opcjonalnie - olej, pompa ciepła, elektryczna, solary – ewentualne możliwości zmiany sposobu ogrzewania domu
Energia pierwotna (Ep)
93,1 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
80,2 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx47

wg cennika sekocenbud 2018/03
Ceny średnieCeny minimalne
Stan surowy zamknięty144 380 122 882
Instalacje54 049 46 001
Prace wykończeniowe84 941 72 293
Razem:283 370 241 176
Ten dom możesz postawić metodą gospodarczą za:
198 670,59 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 390
3 051
Oszczędzasz 339

Zx47 to projekt domu o prostej bryle i konstrukcji nawiązującej do klasycznych wzorców modernistycznych. Świetnie nadaje się na działki miejskie. Detale wykończeniowe dodają domowi nowoczesności.

Zaprojektowano tu dwie pełne kondygnacje, które dzielą się na dwie strefy. Parter to część dzienna, znajduje się tu przestronny salon, który tworzy otwartą przestrzeń z jadalnią i kuchnią. W lewym skrzydle domu znajduje się jednostanowiskowy garaż z bezpośrednim przejściem do sieni oraz pomieszczenia gospodarczego znajdującego się na jego tyłach. Piętro zaś to część nocna, znajdują się tu trzy wygodne sypialnie, każda z miejscem na dużą szafę, oraz komfortowa łazienka. Hol stanowi łącznik pomiędzy pomieszczeniami.

Zx47 to oryginalny projekt dla osób, które cenią sobie wygodę i komfort mieszkania. Niebanalny i oryginalny wygląd domu będzie odzwierciedleniem kreatywnej duszy jego właściciela.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1281
  • - TQP-712
  • - SZ5 Zx47 CE (DOM OZ5-38)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
