    Gotowy projekt domu Zx43 - Współczesny dom z garażem, dwuspadowym dachem i apartamentem na poddaszu

    Zx43 odbicie lustrzane

    Współczesny dom z garażem, dwuspadowym dachem i apartamentem na poddaszu
    murowany
    murowany
    dostępność projektu: 10 dni roboczych
    4 570
    3 518,90
    Oszczędzasz 1 051,10
    murowany
    murowany
    dostępność projektu: 10 dni roboczych
    lustrzane odbicie
    4 570
    3 518,90
    Oszczędzasz 1 051,10
    Gotowy projekt domu Zx43 - Współczesny dom z garażem, dwuspadowym dachem i apartamentem na poddaszu

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Współczesny dom z garażem, dwuspadowym dachem i apartamentem na poddaszu

    Parter 73,4 / 98,9

    Sień
    3,4 m²
    Hol
    11,9 m²
    Salon
    31,1 m²
    Kuchnia+jadalnia
    18,4 m²
    Spiżarka
    1,7 m²
    WC
    3,3 m²
    Pom. gosp.
    3,6 m²
    Garaż
    25,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Współczesny dom z garażem, dwuspadowym dachem i apartamentem na poddaszu

    Poddasze 81,3 / 110,8

    Hol
    7,9 m²
    Pokój
    18,2 m²
    Pokój
    17,2 m²
    Garderoba
    2,5 m²
    Łazienka
    2,5 m²
    Gabinet
    9,3 m²
    Pokój
    13,6 m²
    Łazienka
    6,9 m²
    Garderoba
    3,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Współczesny dom z garażem, dwuspadowym dachem i apartamentem na poddaszu

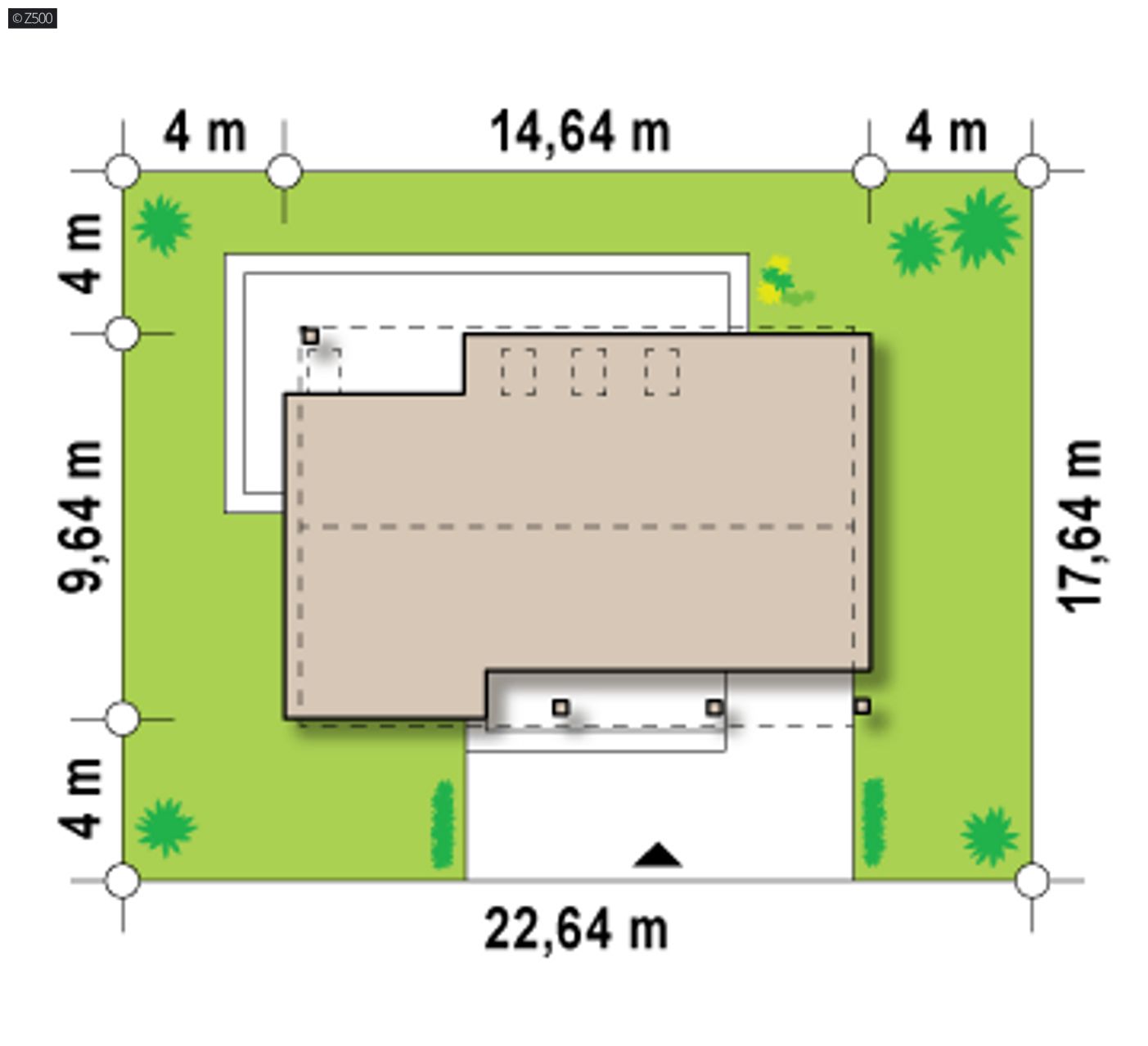

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,64 m
    długość
    17,64 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    14,64 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    154,7 / 209,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    141,1 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    25,5 m²
    Kubatura
    448,01 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,02 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    160 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    22,64 x 17,64 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    85,5 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    70,9 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx43

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 337 451  224 967

    47%41%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 10 dni roboczych
    4 570
    3 518,90
    Oszczędzasz 1 051,10

    Zx43 to nowoczesny dom z poddaszem użytkowym dla 4,5-osobowej rodziny. Główną zaletą projektu jest zlokalizowana na parterze obszerna strefa dzienna otwarta na ogród.

    Salon połączony z jadalnią oraz kuchnią posiadają duże okna balkonowe, co umożliwia wyjście na częściowo zadaszony taras z każdego z tych pomieszczeń. Salon może być panoramiczny, okna wychodzące z tego pokoju na elewacji frontowej można z łatwością przedłużyć do samej ziemi. Przestrzeń kuchni i jadalni płynnie przenika się ze sobą, a w jej pobliżu zlokalizowane są wygodne schody na poddasze, które mogą być ciekawym elementem dekoracyjnym wnętrza. Dom oferuje bogaty program użytkowy. Oprócz spiżarni, pomieszczenia gospodarczego i garderoby przewidziano miejsce na liczne szafy i schowki. W dużym garażu 1-stanowiskowym można wydzielić dodatkowe pomieszczenie gospodarcze z możliwością wejścia bezpośrednio z ogrodu.

    Na poddaszu zaprojektowano część nocną. Są tu 2 obszerne bliźniacze sypialnie, duża łazienka, ogólnodostępna garderoba. W lewej części wydzielono intymną strefę gospodarzy - sypialnię z osobną garderobą i łazienką oraz gabinet do pracy.
