Gotowy projekt domu Zx35 - Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.

Zx35

Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
murowany
murowany
dostępność projektu: 3 dni robocze
3 390
2 881,50
Oszczędzasz 508,50
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.

Parter 113,2

Sień
6,5 m²
Pokój
15,7 m²
Łazienka
5,0 m²
Łazienka
7,4 m²
Hol
5,9 m²
Pokój
14,0 m²
Pokój
12,5 m²
Salon+jadalnia
31,5 m²
Kuchnia
9,5 m²
P.g.+spiżarka
5,2 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.

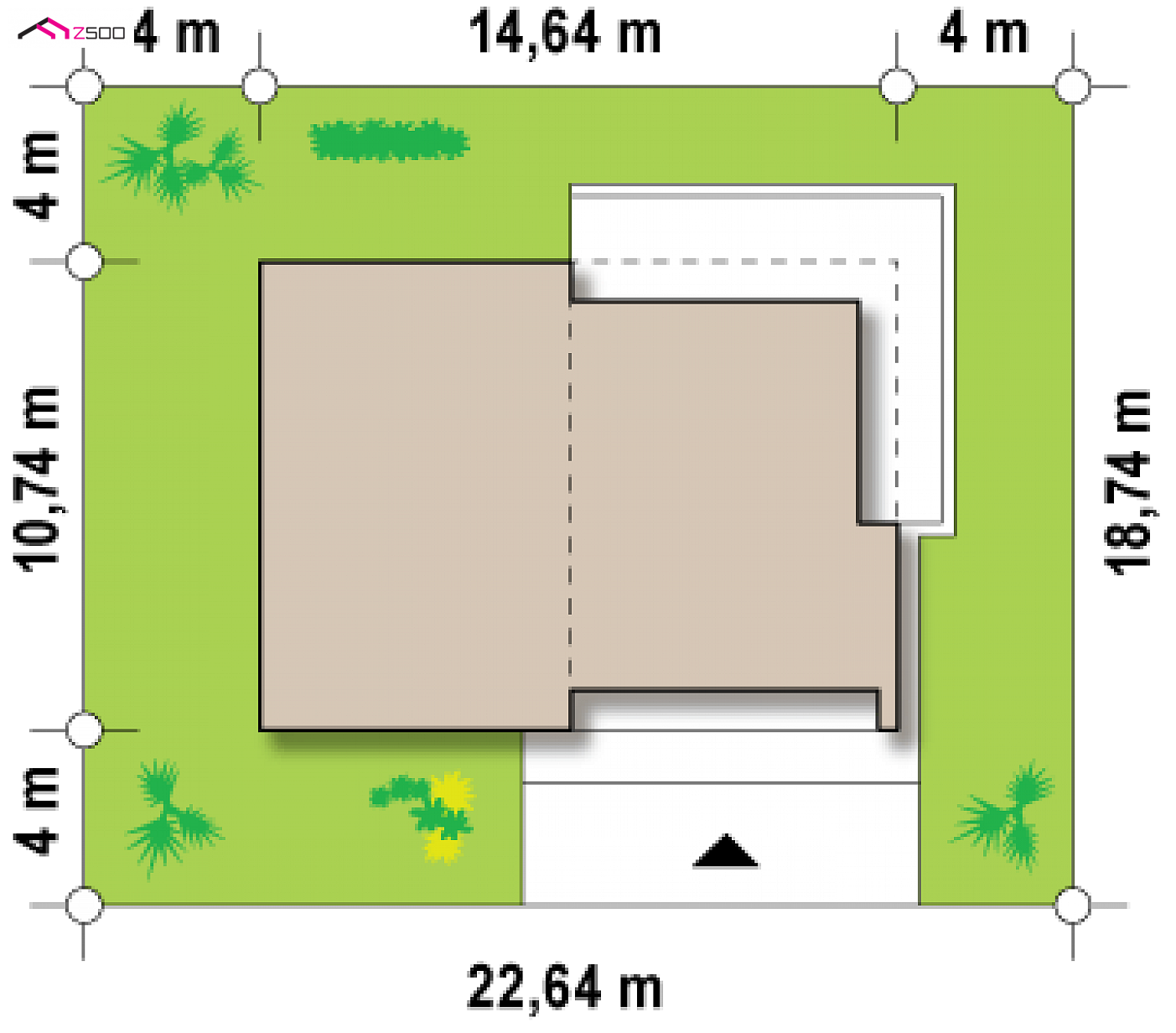

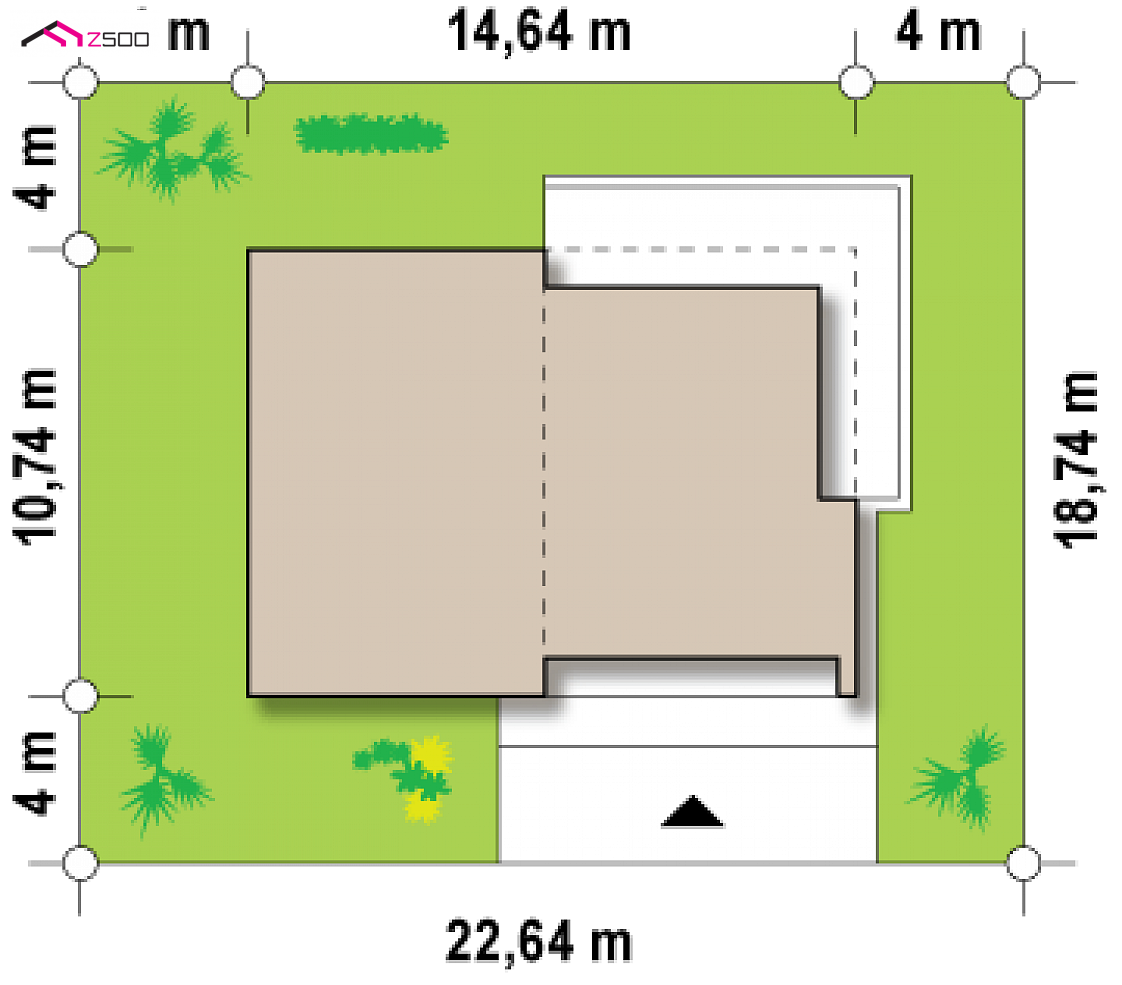

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,74 m
długość
18,74 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,64 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
113,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
139,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
300 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,3 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
2° / 1,75°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
149,14 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,74 x 18,74 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
papa bitumiczna, folia PVC, blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,16 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
77,16 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx35

wg cennika sekocenbud 2018/02
Ceny średnieCeny minimalne
Stan surowy zamknięty148 912 126 739
Instalacje41 949 35 703
Prace wykończeniowe60 657 51 625
Razem:251 518 214 067
Ten dom możesz postawić metodą gospodarczą za:
176 339,16 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
gotowy projekt domu Zx35 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, funkcjonalne wnętrze z dużym, jasnym salonem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 390
2 881,50
Oszczędzasz 508,50

Zx35 to nowoczesny dom parterowy z płaskim dachem. Nowatorski charakter zawdzięcza prostej bryle, połaciom dachu ukrytym za attyką oraz dużym przeszkleniom w salonie. Biała otynkowana elewacja oraz drewniane okładziny są świetnym dopełnieniem stylu modern.

Główną częścią domu jest przestronny, jasny salon z narożnie usytuowanym kominkiem. Duże powierzchnie przeszkleń sprawiają, że pomieszczenie jest jasne i naturalnie doświetlone. Przesuwne, szklane drzwi prowadzą na przestronny taras. Jadalnia została funkcjonalnie wkomponowana w część salonu. Komfortowa kuchnia posiada przejście ze spiżarki do sieni, co ułatwia wnoszenie zakupów omijając wystawny salon.

Pozostała część domu to trzy wygodne sypialnie, które można wydzielić od strefy dziennej np. składanymi drzwiami. Największa z nich posiada własną, doświetloną dwoma oknami łazienkę z prysznicem. Duża szafa w sieni z pewnością pomieści najpotrzebniejsze rzeczy oraz graty. Dom o zwartej bryle można przystosować jako niskoenergetyczny.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1272
  • - TGS-195
  • - SZ5 Zx35 CE (DOM OZ4-96)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
