Gotowy projekt domu  - Współczesna willa z pełnym piętrem, dużym salonem i kuchnią oraz garażem w bryle

Zx29

Współczesna willa z pełnym piętrem, dużym salonem i kuchnią oraz garażem w bryle
murowany
murowany
dostępność projektu: 3 dni robocze
3 970

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesna willa z pełnym piętrem, dużym salonem i kuchnią oraz garażem w bryle
wejście przez garaż
opcja zmiany ogrzewania na paliwo stałe
pojemna spiżarka

Parter 74,0 / 101,7

Sień
7,6 m²
Spiżarka
3,9 m²
Kuchnia
11,1 m²
Salon+jadalnia
31,0 m²
Hol+schody
5,6 m²
Gabinet
11,6 m²
WC
3,2 m²
Garaż
19,8 m²
Pomieszczenie gospodarcze
7,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Współczesna willa z pełnym piętrem, dużym salonem i kuchnią oraz garażem w bryle
garderoba / praktyczny schowek
wygodne sypialnie
pełne piętro

Piętro 91,2

Hol
6,3 m²
Garderoba
6,0 m²
Łazienka
7,0 m²
Łazienka
6,3 m²
Pokój
21,6 m²
Pokój
23,7 m²
Pokój
20,5 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Współczesna willa z pełnym piętrem, dużym salonem i kuchnią oraz garażem w bryle

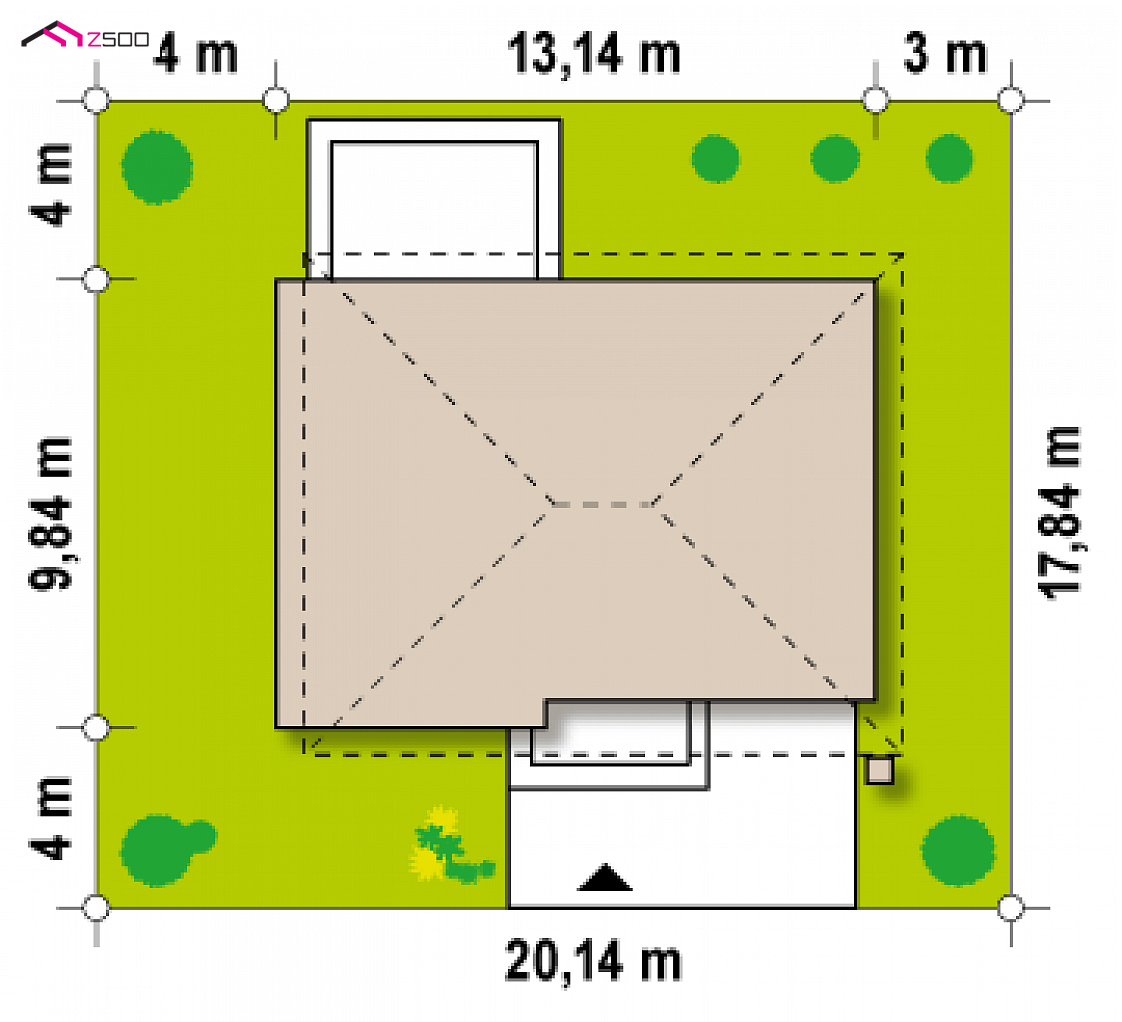

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,14 m
długość
17,84 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,14 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
165,2 / 192,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
129,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,8 m²
Kubatura
515,5 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,35 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
22°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
154,9 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
20,14 x 17,84 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
betonowy gęstożebrowy, wiązary
Dach
dachówka, blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
92,4 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
73,8 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx29

wg cennika sekocenbud 2017/12
Ceny średnieCeny minimalne
Stan surowy zamknięty220 105 187 331
Instalacje70 329 59 857
Prace wykończeniowe74 780 63 646
Razem:365 215 310 834
Ten dom możesz postawić metodą gospodarczą za:
256 051,91 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 970

Zx29 to dom z nowoczesnej linii wygodnych domów piętrowych z garażem w bryle. Eleganckie, naturalne dodatki, jasna kolorystyka dodają mu klasy i wyjątkowego stylu jak przystało na dom willowy.

Zaletą tego projektu jest funkcjonalny układ wnętrz gdzie przestronny jasny, salon połączono z aneksem jadalnym. Wygodny stół usytuowano przy oknie z widokiem na ogród. Część kuchenną z dużym oknem narożnym od reszty strefy dziennej oddziela podwyższony blat bufetu. Z kuchni dostępna jest podręczna spiżarnia. Na parterze znajduje się wygodny gabinet, idealny zarówno do pracy jak i wypoczynku. Piętro to trzy wygodne sypialnie, łazienka oraz duża garderoba. Sypialnia rodziców posiada własną, odrębną łazienkę oraz sympatyczny balkonik. Garaż posiada własne pomieszczenie gospodarcze niezbędne do przechowywania podręcznych narzędzi.

Zx29 to dom dla ludzi ceniących nowoczesny styl, praktyczne rozwiązania i subtelny, ale unikalny charakter. Współczesne wzornictwo oraz delikatne dodatki sprawiają, że dom jest wyjątkowy i jedyny w swoim rodzaju.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1268
  • - TUB-689
  • - SZ5 Zx29 CE (DOM OZ4-26)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
