    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx27 - Nowoczesny projekt dla indywidualistów ceniących styl i unikalność.

    Zx27 odbicie lustrzane

    Nowoczesny projekt dla indywidualistów ceniących styl i unikalność.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Zx27 - Nowoczesny projekt dla indywidualistów ceniących styl i unikalność.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny projekt dla indywidualistów ceniących styl i unikalność.

    Parter 130,1 / 188,4

    Sień
    4,1 m²
    Hol+schody
    16,6 m²
    Garderoba
    6,3 m²
    Pokój
    17,1 m²
    Salon+jadalnia
    47,8 m²
    Kuchnia
    14,4 m²
    Spiżarka
    3,8 m²
    Łazienka
    3,8 m²
    Pom. gosp.
    16,2 m²
    Garaż+pom. gosp.
    58,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny projekt dla indywidualistów ceniących styl i unikalność.

    Poddasze 148,0 / 148,1

    Balkon
    3,0 m²
    Hol
    25,6 m²
    Pokój
    15,0 m²
    Balkon
    37,8 m²
    Pokój
    18,0 m² / 18,1 m²
    Balkon
    17,8 m²
    Łazienka
    15,5 m²
    Pralnia
    2,5 m²
    Garderoba
    6,5 m²
    Pokój
    21,0 m²
    Pokój rekreacyjny
    43,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny projekt dla indywidualistów ceniących styl i unikalność.

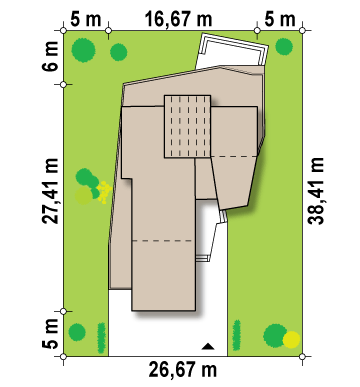

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    24,67 m
    długość
    35,73 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    16,67 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    278,1 / 336,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    235,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    58,3 m²
    Kubatura
    1 127,29 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    9,74 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    220 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    24,67 x 35,73 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    blacha, folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx27

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 711 345  474 230

    52%35%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany

    Zx27 to atrakcyjny projekt o nowoczesnej architekturze odważnie nawiązujący do najlepszej zachodniej awangardy. Dynamiczna, niestandardowa forma z pewnością przypadnie do gustu odważnym, ceniącym nowatorskie rozwiązania i unikalność.

    Na parterze znajdzie się miejsce dla dwóch aut, dwóch motocykli oraz obszerne zaplecze gospodarcze. Zadaszone wejście prowadzi do przestronnego holu z nietypowymi schodami. Strefę dzienną tworzy salon częściowo połączony z aneksem jadalnym. Z obu pomieszczeń można swobodnie przedostać się na duży zadaszony taras. Kuchnię zaprojektowano jako oddzielne pomieszczenie i wyposażono w spiżarnię. Na parterze zaplanowano także dodatkowy pokój, wygodną łazienkę z prysznicem oraz garderobę pod schodami.

    Strefę nocną na pietrze tworzą 3 duże sypialnie, każda z wyjściem na balkon, salon kąpielowy połączony z pralnią, garderoba. Kolejnym elementem wyróżniającym ten projekt jest przestronny audio room oraz  przeszklony sufit nad salonem.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1267
    • - TIV-215
    • - SZ5 Zx27 CE (DOM OZ4-57)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^


    GALILEO Sp. z o.o. Adaptacja Projektów Gotowych i Nadzór nad Budową
    Projekt niezwykły, ciekawy, przypomina z boku olbrzymi okręt. Oglądałem ten projekt na żywo, w Warszawie na Białołęce. Z ulicy dom nie wygląda tak okazale jak na projekcie. Dużo betonu, ścian bez okien od ulicy powoduje, że konstrukcja wydaje się być nieco przyciężka. Dodatkowo właściciel ma problem z porastającymi glonami na ścianie frontowej nad garażem. Pochylona ściana powoduje, że zieleni się tynk w tych miejscach. Ewidentnie brakuje jakiegoś daszku, może ze szkła lub wypuszczonego balkonu, chroniącego ścianę. Poza tym projekt nieszablonowy. Gratuluję autorom, za odwagę i awangardowy koncept. Potrzeba nam właśnie tak oryginalnych projektów, wychodzących poza typowe domki-grzybki.
    Pozdrawiam

    Julian
    Podziela zachwyt nad tym "domem: projektem ale jak dla mnie jest " niedopracowany" - nie dopieszczony !!! ii tak razi mnie elewacja frontowa nad wjazdem do garażu !!! przypomina wejście do bunkra "wilczego szańcu " a przecież można by np. przeszklić tą ścianę betonu tak oknem jak i szkłem dekoracyjnym ??? , następnie , elewacja tył - fasada ogrodowa , przy tak "dużym domu " tylko dwa poboczne okna drzwi wyjściowe na ogród , przecież można by bardziej przeszklić wstawiając więcej , lub większe przeszklone drzwi wyjściowe , zyskała by elewacja i samo wnętrze domu. Po za tym do zaakceptowania , inny stylowy o niepowtarzalnej bryle może stać się pragnieniem . Szkoda ,że nie ma zdjęć z aranżacji wnętrz. Podzrawiam

    Tomek
    Dzien dobry,
    bardzo sie interesuje tym projektem i naprawde bym sie ucieszyl zobaczyc go na zdjecach na zywo! Wiec jesli ktos go wybudowal to niech laskawie wrzuci pare zdjec tu na platforme albo mi na e-maila, podam adres. Dziekuje!

    Andrzej Dziedzic z Krakowa
    Fajny dom nie spotykana architektura. Daje wiele możliwości nowoczesnego aranżowania ale.
    To dom dla bogatych młodych kochających przestrzeń i jak by nie liczył nie liczących się z rachunkami za ogrzewanie. Ja wiem że jest wiele sposobów aby zredukować koszty ogrzewania a to za pomocą pompy ciepła czy innych ale tak naprawdę to jeszcze wszystko jest drogie. A budowanie domu na pokaz to chyba już nie te czasy choć nie brakuje jeszcze takich co i tak robią . Ogólnie fajny projekt i czuł bym się w nim świetnie zwłaszcza że klimaty szkło-kamień - stal nierdzewna itp. to to co tygryski lubią najbardziej . Uwielbiam nowoczesną architekturę a nawet ekstrawaganckie rozwiązania .

    Chriscom
    Witam, niestety mało komentarzy do tego projektu :(. Czy to oznacza, ze nikt się nie odważył na budowę takiego domu ? A może gdzieś został wybudowany i można go zobaczyć "na żywo" ? Z góry bardzo dziękuje za odpowiedź.

    Obsługa klienta
    Do Chriscom : Tak, dom jest w trakcie budowy w woj. mazowieckim, tyle możemy zdradzić. Czekamy na zdjęcia z realizacji od Inwestora - obiecał przesłać :-)

    Dariusz
    Do Budujacy : Dzień Dobry. Zastanawiam się nad zakupem projektu i budową takiego domu. Czy udało się już Panu/i wybudować?! Czy jest szansa na przesłanie zdjęć? Z góry bardzo dziękuje.

    Reth
    Piękna forma. Ale treść słaba. Konkretnie program dzienny parteru ubogi. Brak mi dużej nowoczesnej kuchni z wyspą, otwartej na przestronną jadalnię. Niefortunne umiejscowienie kominka. Generalnie dużo ścian zamykajacych przestrzeń. Zalety to architektura z rozmachem. Dobrze rozwinięty program zaplecza. Efekt przeszklonego sufitu w salonie może być piorunujący. Widziałam w TV taki sufit rozsuwany! Kalkulacja aktualna?
