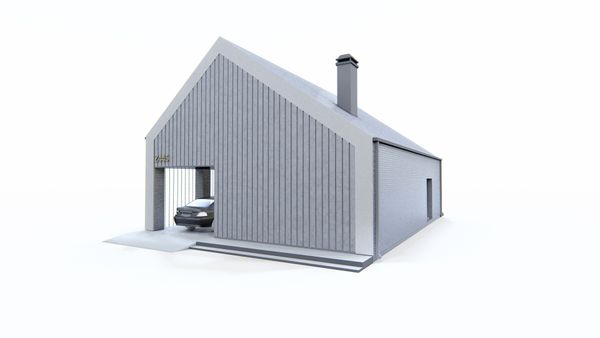

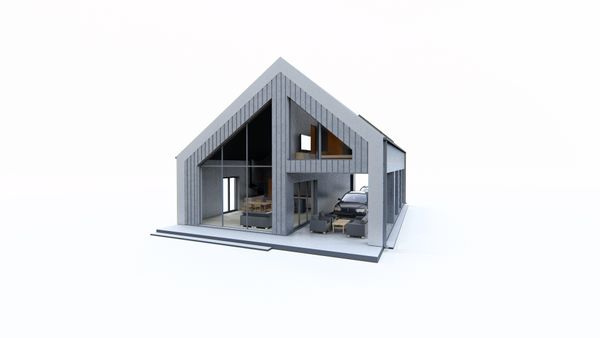

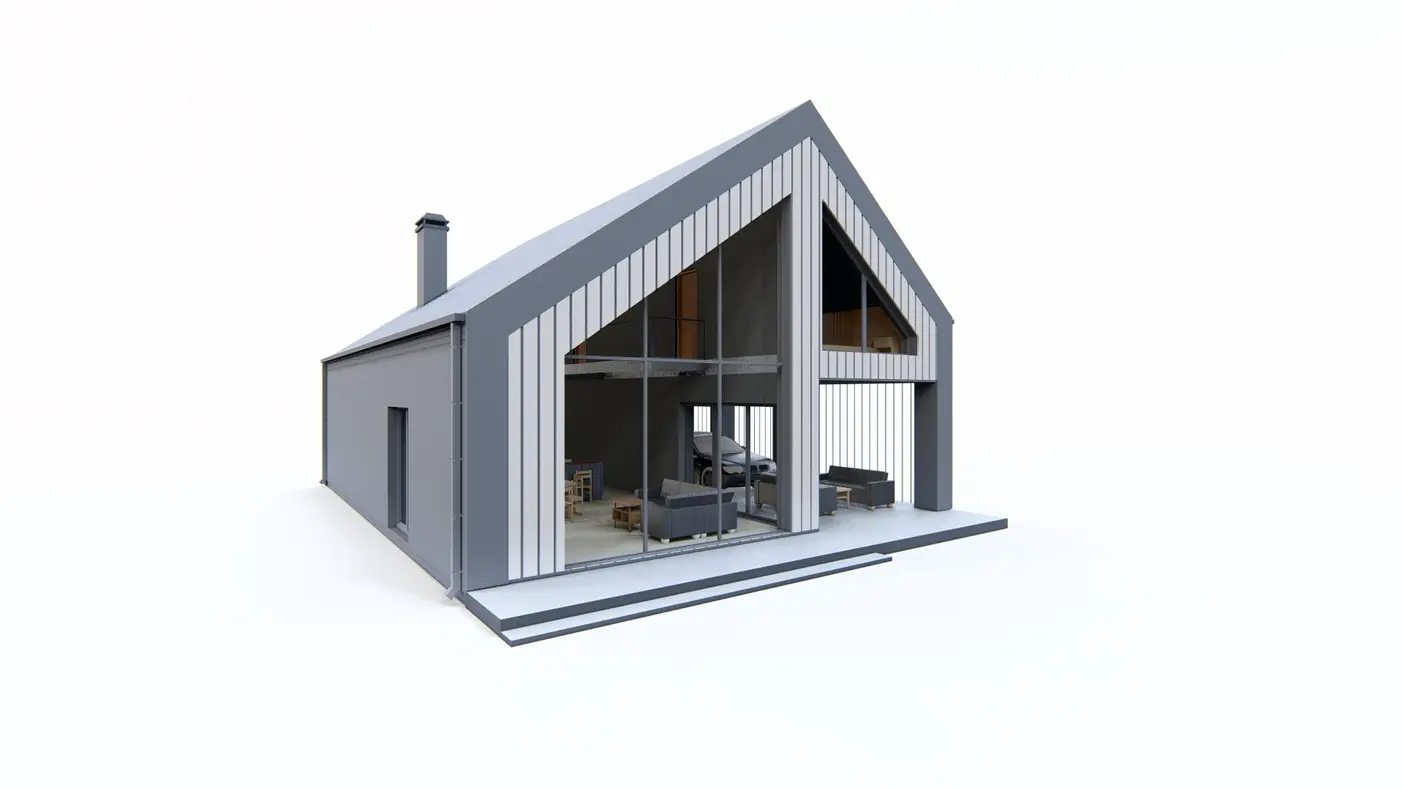

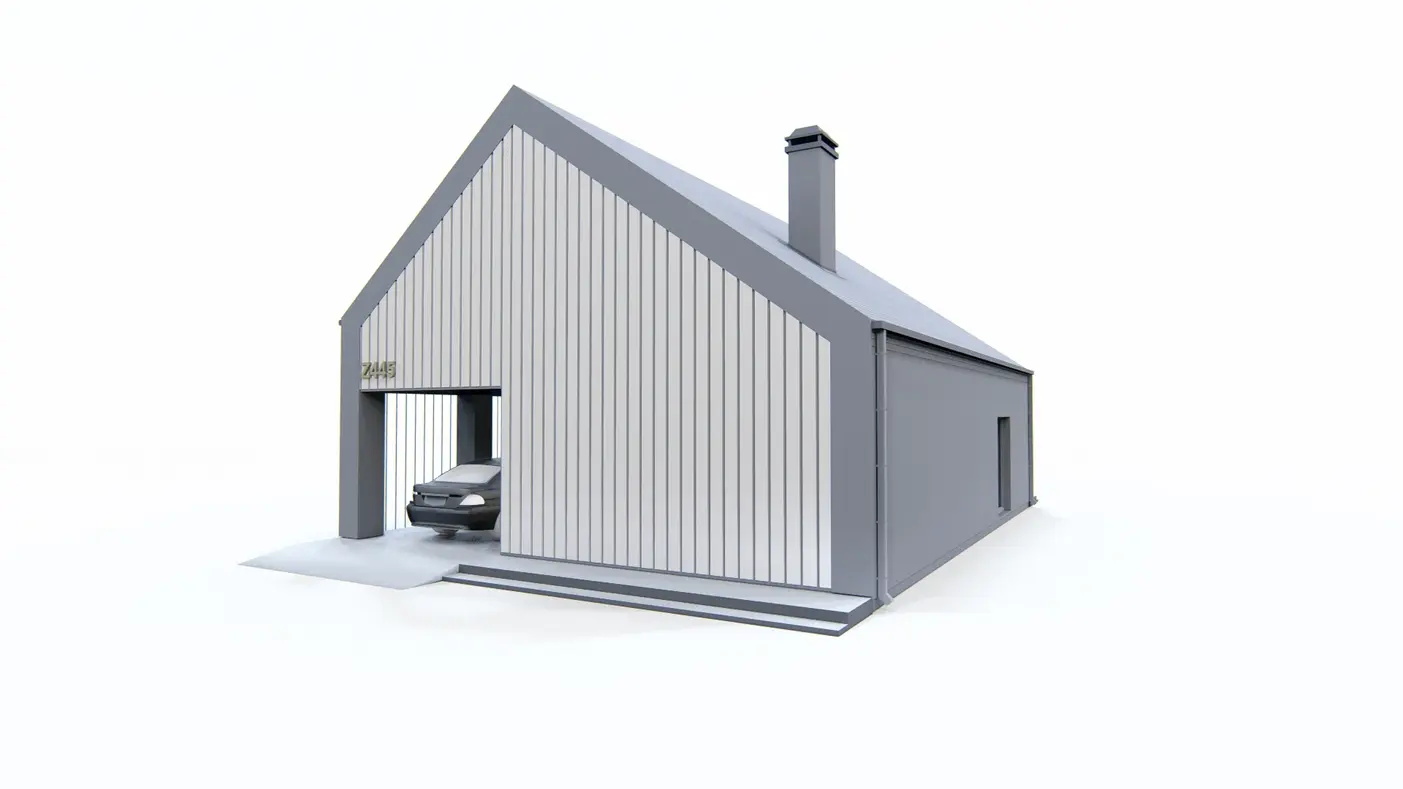

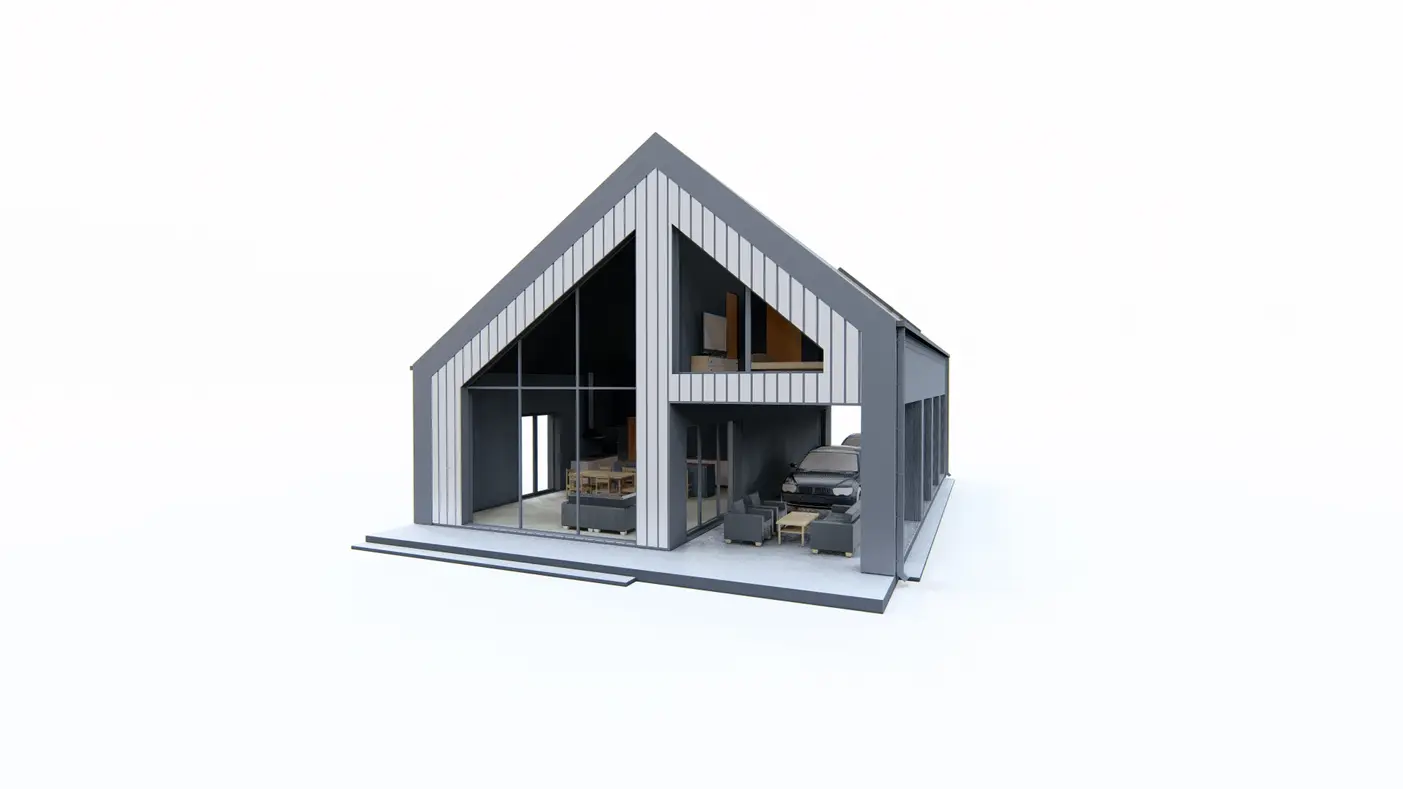

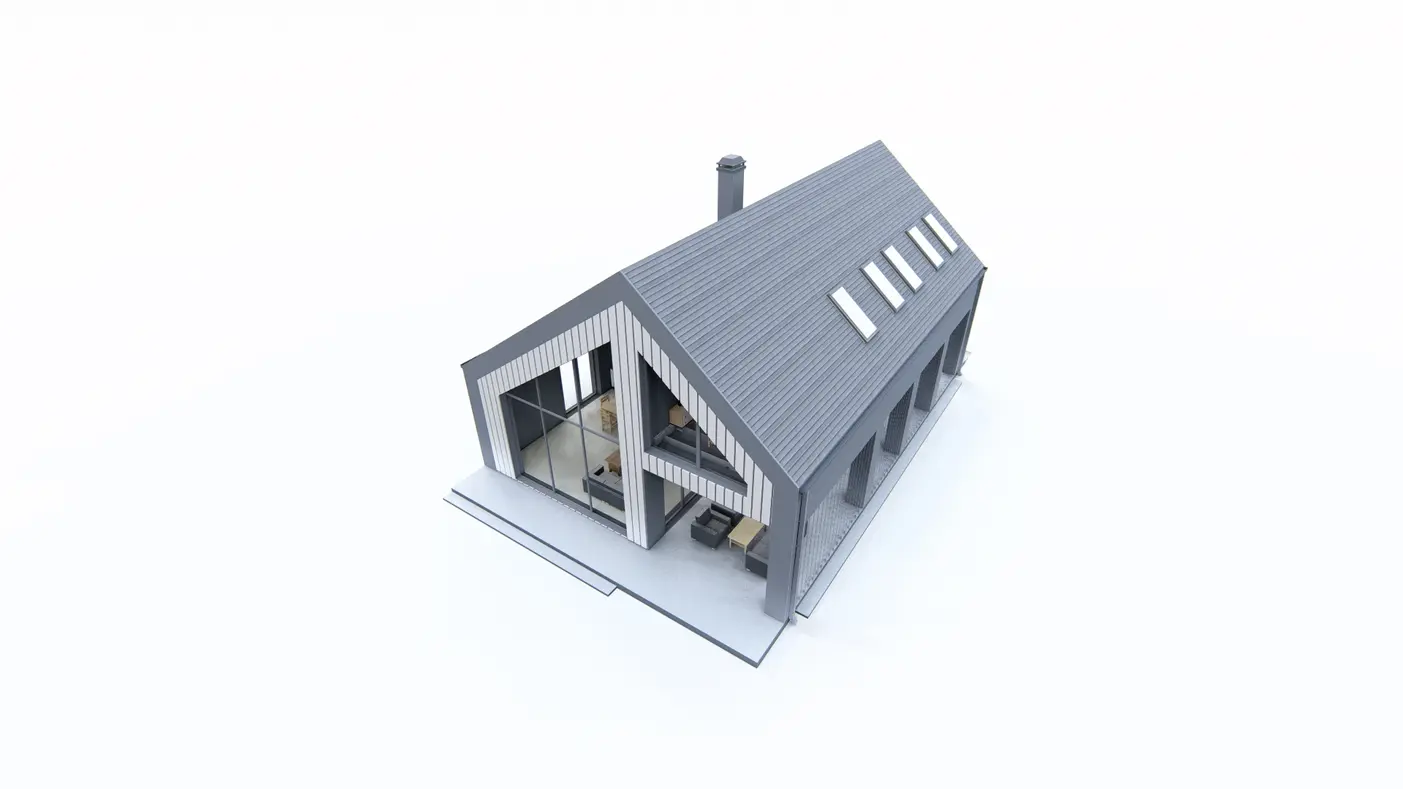

Gotowy projekt domu Z445 - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody

Z445 odbicie lustrzane

Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
murowany
murowany
dostępność projektu: 3 dni robocze
3 100
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 100
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
przestronny salon
duże przeszklenia
zadaszony taras
zadaszone wejście

Parter 67,5 / 74,0

Sień
6,3 m²
Pomieszczenie gospodarcze
6,5 m²
Łazienka
5,8 m²
Spiżarka
4,3 m²
Kuchnia
10,9 m²
Hol
7,3 m²
Salon+jadalnia
32,9 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
master bedroom
wydzielona łazienka
antresola
przestronna łazienka
garderoba

Poddasze 57,8 / 80,9

Hol
12,5 m²
Łazienka
9,4 m²
Pokój
9,5 m²
Pokój
9,5 m²
Pokój
11,7 m²
Łazienka
4,1 m²
Garderoba
1,1 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody

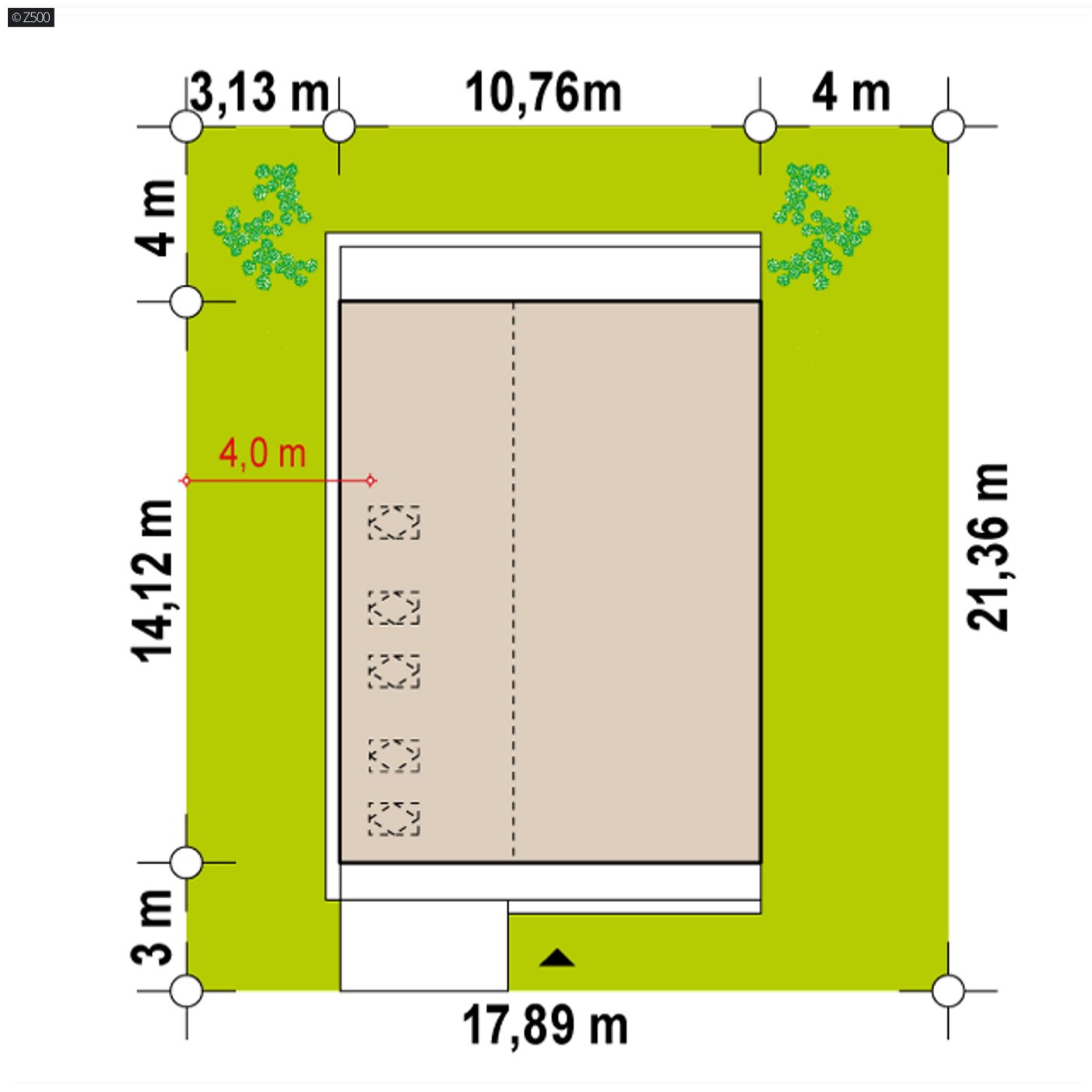

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
17,89 m
długość
21,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
10,76 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
125,3 / 154,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
154,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
514,36 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,06 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40° / 35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
189,17 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,81 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
17,89 x 21,36 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Strop (piętro)
gęstożebrowy
Dach
dachówka, blachodachówka, blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
90 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
67 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MW1Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z445

wg cennika sekocenbud 2018/08
Ceny średnieCeny minimalne
Stan surowy zamknięty188 658 160 566
Instalacje59 997 51 064
Prace wykończeniowe79 399 67 576
Razem:328 053 279 206
Ten dom możesz postawić metodą gospodarczą za:
229 998,20 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 100

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody

Projekt Z445 jest propozycją domu o prostej bryle z ciekawym układem wnętrza.

Bryła.
Ideą było stworzenie domu na wąską działkę i wykorzystanie jego kształtu w taki sposób, by znalazło się miejsce na taras i stanowiska dla dwóch samochodów bez konieczności budowy garażu i dodatkowego zadaszenia. Taki zabieg udało się uzyskać, dzięki podzieleniu domu na dwie strefy.

Układ wnętrza.
Część dzienna czyli parter, ciągnie się przez dwie kondygnacje (otrzymujemy antresolę i otwarty hol na piętrze) oraz strefę nocną, w której została wydzielona główna sypialnia z łazienką i garderobą, 2 pokoje oraz duża łazienka. Strefa nocna służy również jako "zadaszenie" nad tarasem.

Atutem jest duże pomieszczenie gospodarcze oraz spiżarka.

Uwaga! Prezentowana wersja jest ofertą zmiany technologii z drewnianej na murowana, dlatego ostateczny projekt może się różnić np.szerokością elewacji (+ ok. 24 cm)

Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody
Gotowy projekt domu  - Dom na wąską działkę z zadaszonym tarasem i stanowiskiem na 2 samochody

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 100

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
