Z388 D
135 + 32 m²
282 tys. zł
Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
Warianty: 3
Komentarze: 4
Realizacje: 14
5 190 zł
4 671 zł
Najniższa cena w okresie ost. 30 dni: 5 190 zł
Dostępność:
7 dni roboczych
Porozmawiaj z architektem, który projektował ten dom
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55
pon. - pt.: 8:00 - 19:00
Powierzchnia i wymiary
Powierzchnia użytkowa / netto
134,5
/ 171,6
m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
203,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
31,9 m²
Kubatura
514,81 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,72 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 2°
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
241,63 m²
Powierzchnia dachu
- łączna powierzchnia dachu z wyłączeniem okien dachowych.

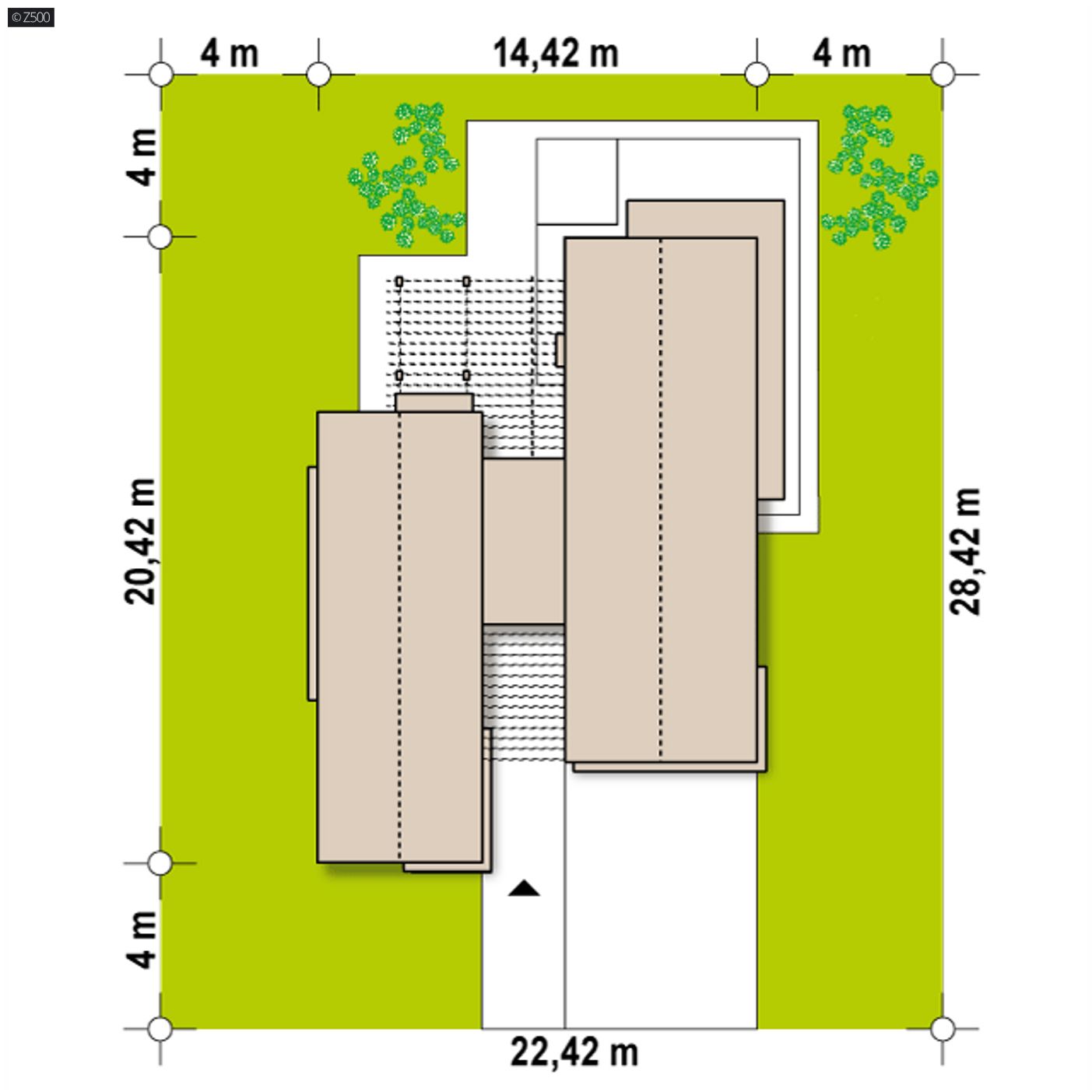

Minimalne wymiary działki
22,33
x
28,42 m
Technologia i konstrukcja
Ściany
szkielet drewniany
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza
- przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
22,03 kWh/m²/rok
Energia pierwotna (Ep)
- ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
66,05 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
| Przegroda | Opis | Wsp. U. [W/m2K] |
|---|---|---|
| MZ | Ściana fundamentowa | |
| MZ1 | Ściana fundamentowa ocieplona | |
| MZ2 | Ściana zew. konstr. ocieplona | ≤ 0,20 |
| MW2 | Ściana działowa | |
| MW4 | Ściana wewnętrzna nośna | |
| SD1 | Dach nieocieplony | |
| SD2 | Dach ocieplany (spadzisty) | ≤ 0,15 |
| SD3 | Stropodach ocieplany | ≤ 0,15 |
| PT1 | Posadzka tarasu/ podestu wejściowego | |
| SS2 | Podsufitka | ≤ 0,15 |
| PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
| PG2 | Posadzka garażu na gruncie | ≤ 0,3 |
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z388 D
wg cennika sekocenbud 2 kw. 2023
| Standard Premium | Standard Ekonomiczny | |
| stan surowy otwarty | 281 670 zł | 187 780 zł |
Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 5 190 zł
Opis funkcjonalny
Propozycja wyraźnego podziału domu na dwie części: dzienną i nocną. Ogniwem łączącym jest osobliwy przeszklony przedsionek. Budynek jest oryginalny i wyrazisty. Na elewacji ułożono pionowe drewniane deski, natomiast dach wykończono blacho-dachówką na zakładkę.
Strefa dzienna została umieszczona w prawym budynku i otwarta na ogród. Garaż od frontu na dwa samochody z którego bezpośrednio możemy udać się zarówno do sieni lub spiżarki, gdy akurat wróciliśmy z zakupów będzie niewątpliwie dużym atutem.
Lewa część to 3 przestronne sypialnie z czego jedna, główna posiada własną garderobę oraz łazienkę. Znalazło się tu również miejsce na dużą łazienkę oraz reprezentatywny hol z którego bezpośrednio dostaniemy się na zadaszony taras.
Elementem łączącym oba budynki a zarazem wejściem do domu jest przeszklony łącznik.
Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Z388 D
135 + 32 m²
Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
drewniany
5 190 zł
4 671 zł
Komentarze
Czy ten projekt nadaje się do ogrzewania gazem?
Oraz czy ścianka na zewnątrz od strony salonu może zostać usunięta?
tak, projekt można ogrzewać gazem. Można również usunąć tą ściankę, ale takiej zmiany musi dokonać architekt adaptujący.
