Z57 D
Adaptacja projektu
zapytaj o projekt

Z57 D

55
Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
drewniany
2 260
2 034
dostępność projektu: 3 dni robocze
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
pg służące jako spiżarka
weranda
jeden komin
przestronny salon z kuchnią i jadalnią

Parter 33,4 / 36,2

Sień
6,4 m²
Łazienka
3,8 m²
Salon
17,9 m²
Kuchnia
5,3 m²
Pomieszczenie gospodarcze
0,0 m² / 2,8 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
opcja łazienki w miejscu 1 pokoju
opcja zbliźniaczenia
mała powierzchnia = niższe koszty

Poddasze 21,9 / 33,7

Hol
3,0 m² / 4,4 m²
Pokój
4,8 m² / 7,9 m²
Pokój
7,6 m² / 12,2 m²
Pokój
6,6 m² / 9,2 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15 m
długość
14,92 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
6,92 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
55,3 / 69,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
47,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
188,88 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,94 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
45° / 15°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
119,04 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,65 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
15 x 14,92 m

Minimalne wymiary po adaptacji
9,9 x 14,92 m
Minimalne wymiary po adaptacji - są to wymiary jakie można uzyskać na etapie adaptacji po małych zmianach aby projekt pasował na mniejszą działkę.
(Zmniejszenie wymaganych wymiarów działki możliwe po usunięciu wiaty i przeniesieniu okna salonu na elewację tylną oraz zamianie okien w ścianach szczytowych na okna dachowe dla działek węższych od 16m)

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

• II strefa obciążenia wiatrem.
• II strefa obciążenia śniegiem.
• I strefa przemarzania gruntu.
• Budynek zaliczono do I-ej kategorii geotechnicznej.
• Rodzaj gruntu, naprężenia dopuszczalne dla podłoża - przyjęto zgodnie z warunkami gruntowymi w obliczeniach statycznych (osobny aneks w ramach projektu typowego).

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
44,85 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
45,27 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka (poddasze użytkowe)≤ 1,00
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z57 D

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 144 270  96 180

48%34%18%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 2 034

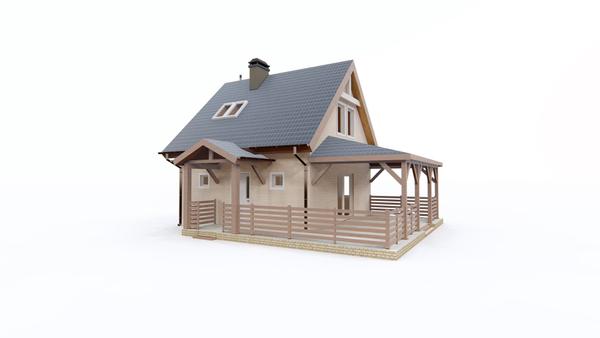

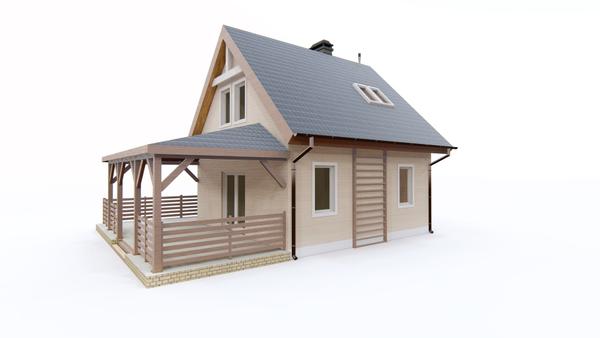

Projekt Z57 D to przytulny i „zdrowy” dom, zaprojektowany w technologii drewnianej. Dom może być wykorzystany jako całoroczny lub letniskowy. Mimo bardzo małej powierzchni może w nim wypocząć kilkuosobowa rodzina, oraz ich goście. Atutem jest duża weranda sprzyjająca letniemu lenistwu.

Parter pełni funkcję dzienną, jest tu salon z kominkiem, w którym zmieści się komplet wypoczynkowy i duży rodzinny stół, aneks kuchenny ze schowkiem oraz łazienka. W części dziennej znajduje się także wyjście na duży, zadaszony taras – werandę, na którym bez problemu zmieści się stół z wieloma miejscami do siedzenia.

Poddasze przeznaczone jest do wypoczynku nocnego - są tu trzy pokoje z przeznaczeniem na sypialnie. Istnieje także możliwość przekształcenia najmniejszego pokoju na dodatkową łazienkę.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

Gotowy projekt domu Z57 D - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).

Z57 D

55
Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
drewniany
2 260
2 034
dostępność projektu: 3 dni robocze
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).
Gotowy projekt domu  - Projekt domu drewnianego z werandą, prosty i tani w realizacji (całoroczny).

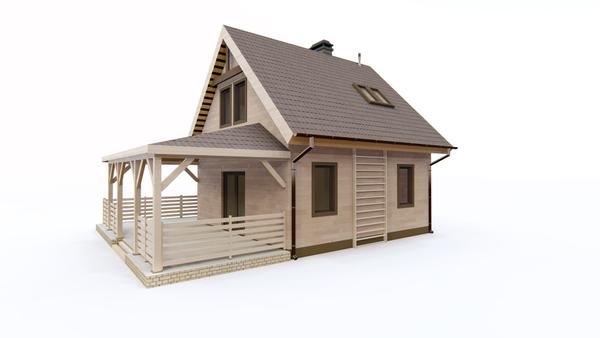

zobacz alternatywną kolorystykę domu
