Gotowy projekt domu Zx157 - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.

Zx157 odbicie lustrzane

Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
murowany
murowany
dostępność projektu: 3 dni robocze
1 670
1 419,50
Oszczędzasz 250,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
1 670
1 419,50
Oszczędzasz 250,50
Gotowy projekt domu Zx157 - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
Gotowy projekt domu Zx157 - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
Gotowy projekt domu Zx157 - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
Gotowy projekt domu Zx157 - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
taras zadaszony z 3 stron
duże przeszklenia na ogród
zadaszone wejście
możliwość zamknięcia części nocnej

Parter 52,6

Sień
2,2 m²
Kuchnia
7,1 m²
Salon
19,8 m²
Pokój
10,3 m²
Łazienka
3,4 m²
Gabinet
7,3 m²
Hol
2,5 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
16,36 m
długość
16,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
9,62 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
52,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
70,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
160,57 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
3,97 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
109,53 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
16,36 x 16,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
drewniany
Dach
blacha, papa bitumiczna, blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
89,45 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
75,05 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx157

wg cennika sekocenbud 2018/07
Ceny średnieCeny minimalne
Stan surowy zamknięty104 473 88 917
Instalacje29 582 25 177
Prace wykończeniowe23 441 19 951
Razem:157 496 134 045
Ten dom możesz postawić metodą gospodarczą za:
110 420,40 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
1 670
1 419,50
Oszczędzasz 250,50

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
Gotowy projekt domu  - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.

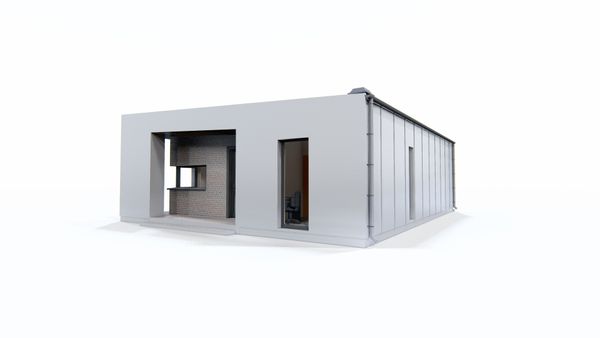

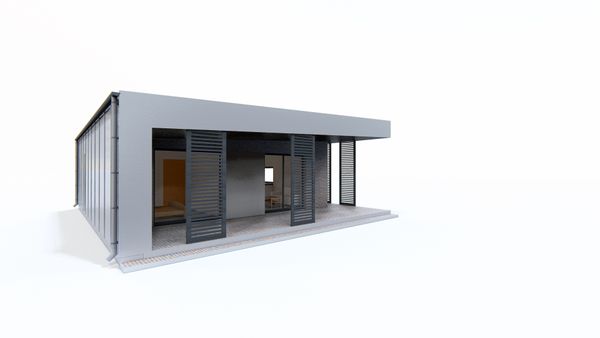

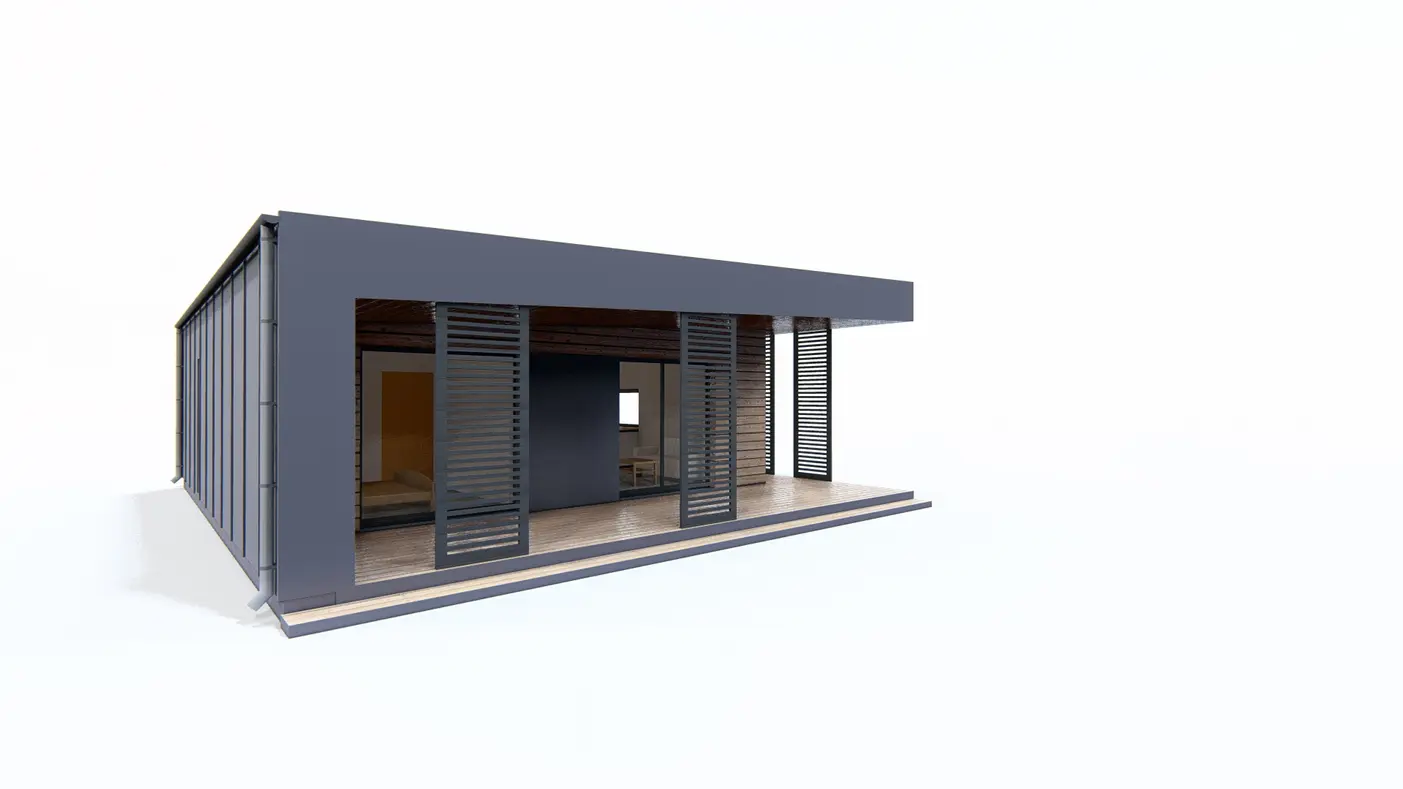

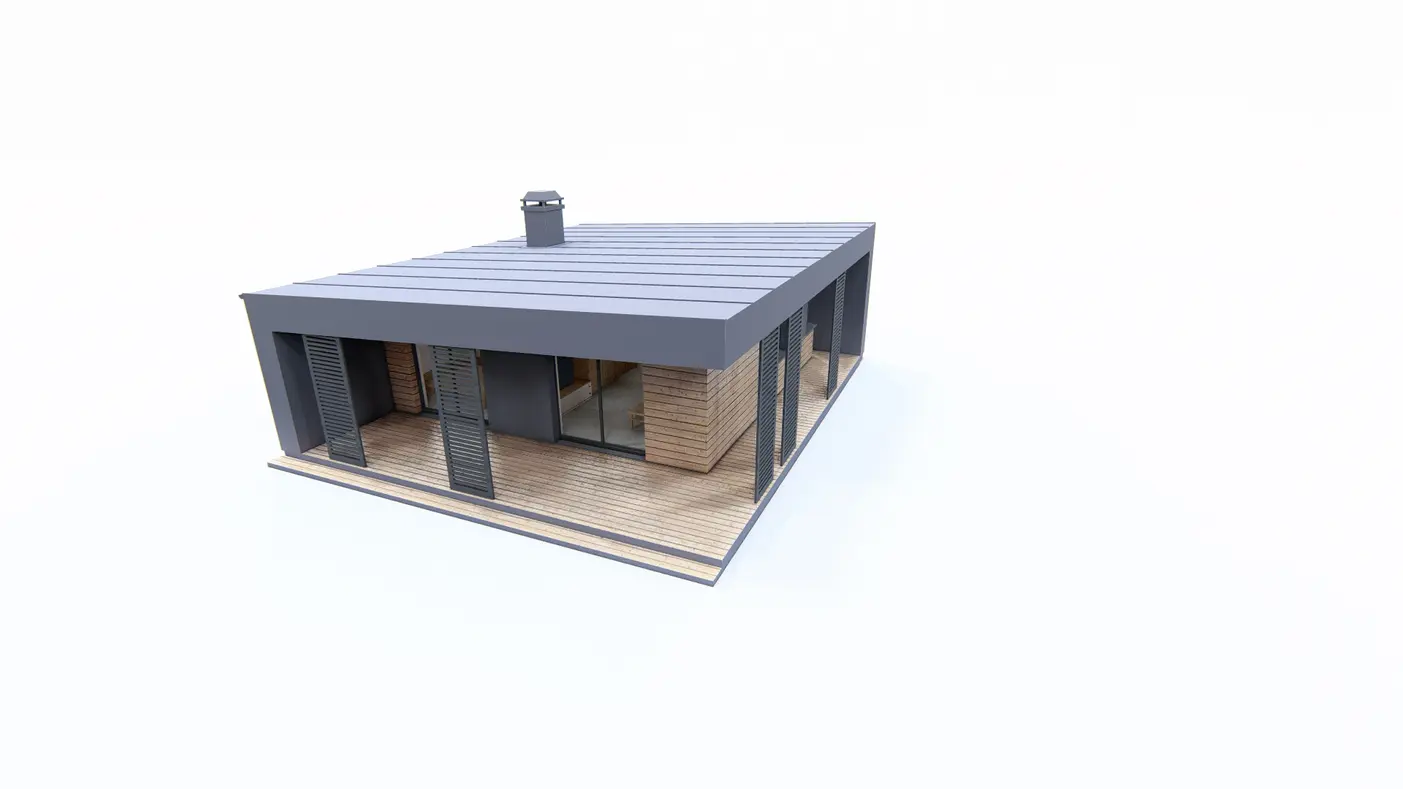

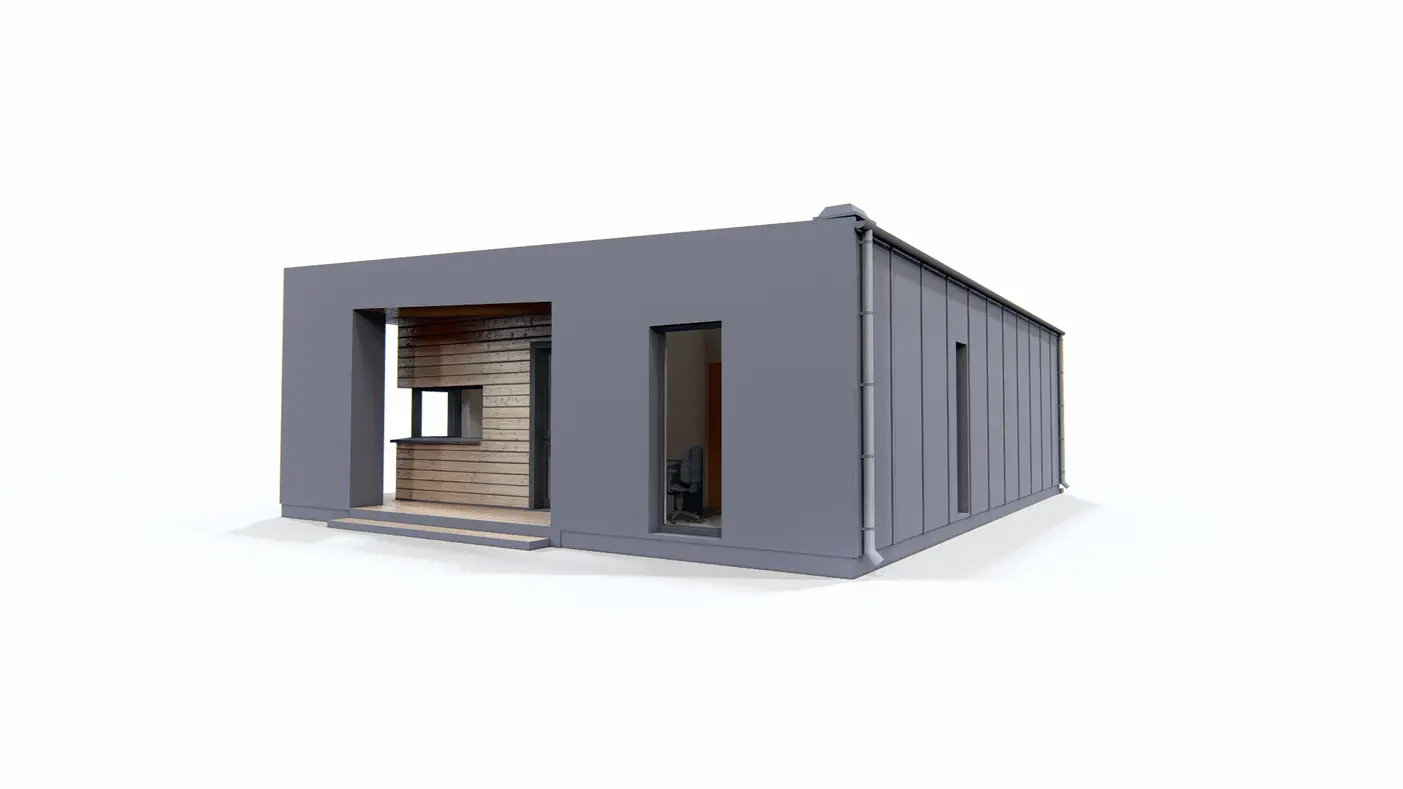

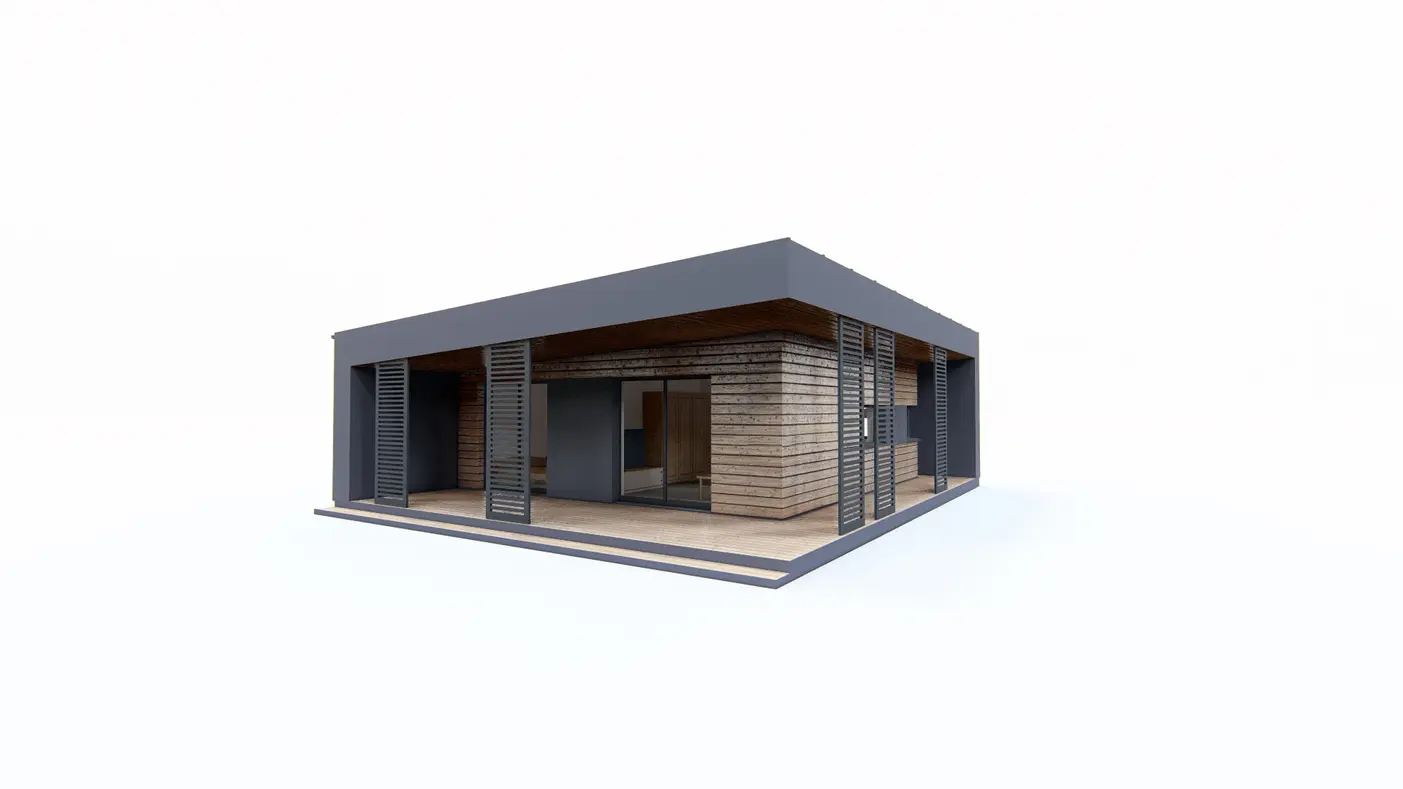

Zx157 to propozycje niewielkiego, nowoczesnego domu w konstrukcji drewnianej. Elewację wykonano z drewna oraz ciemnego tynku. Duże, zadaszone tarasy biegnące z 3 stron pozwalają na przejście od strony ogrodu do domu bez zmoknięcia.

Prezentowany projekt dekowany jest dla: młodych ludzi, którzy wolą własną przestrzeń zamiast mieszkania w bloku; rodzin, których dzieci "wyfrunęły" z gniazda; oraz sprawdzi się również jako domek letniskowy.

Na powierzchni 53m2 zaprojektowano otwartą część dzienną, sypialnię z wyjściem na taras, niewielką łazienkę oraz gabinet, który może pełnić rolę pokoju gościnnego lub garderoby.

Gotowy projekt domu  - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.
Gotowy projekt domu  - Mały dom z dachem pulpitowym, sypialnią, gabinetem i dużym zadaszonym tarasem.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.
