Z391
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.

Z391

144 + 18
Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Warianty: 0
Komentarze: 0
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z391 - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu Z391 - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu Z391 - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu Z391 - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
przestronny salon
możliwość wydzielenia kuchni
drugie wejście
podcień

Parter 73,6 / 98,3

Sień
3,1 m²
Garderoba
3,2 m²
Hol+schody
8,5 m²
Łazienka
2,8 m²
Gabinet
11,0 m²
Kuchnia
10,5 m²
Spiżarka
2,7 m²
Salon+jadalnia
31,8 m²
Garaż
18,4 m²
Pomieszczenie gospodarcze
6,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
wydzielona łazienka
duża łazienka
master bedroom
duża łazienka
garderoba

Poddasze 70,0 / 100,2

Hol
5,9 m²
Schowek
1,6 m²
Łazienka
9,8 m²
Pokój
13,1 m²
Pokój
14,3 m²
Pokój
13,6 m²
Garderoba
6,5 m²
Łazienka
5,3 m²
Poddasze nieużytkowe - strych
22,4 m² / 30,3 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.

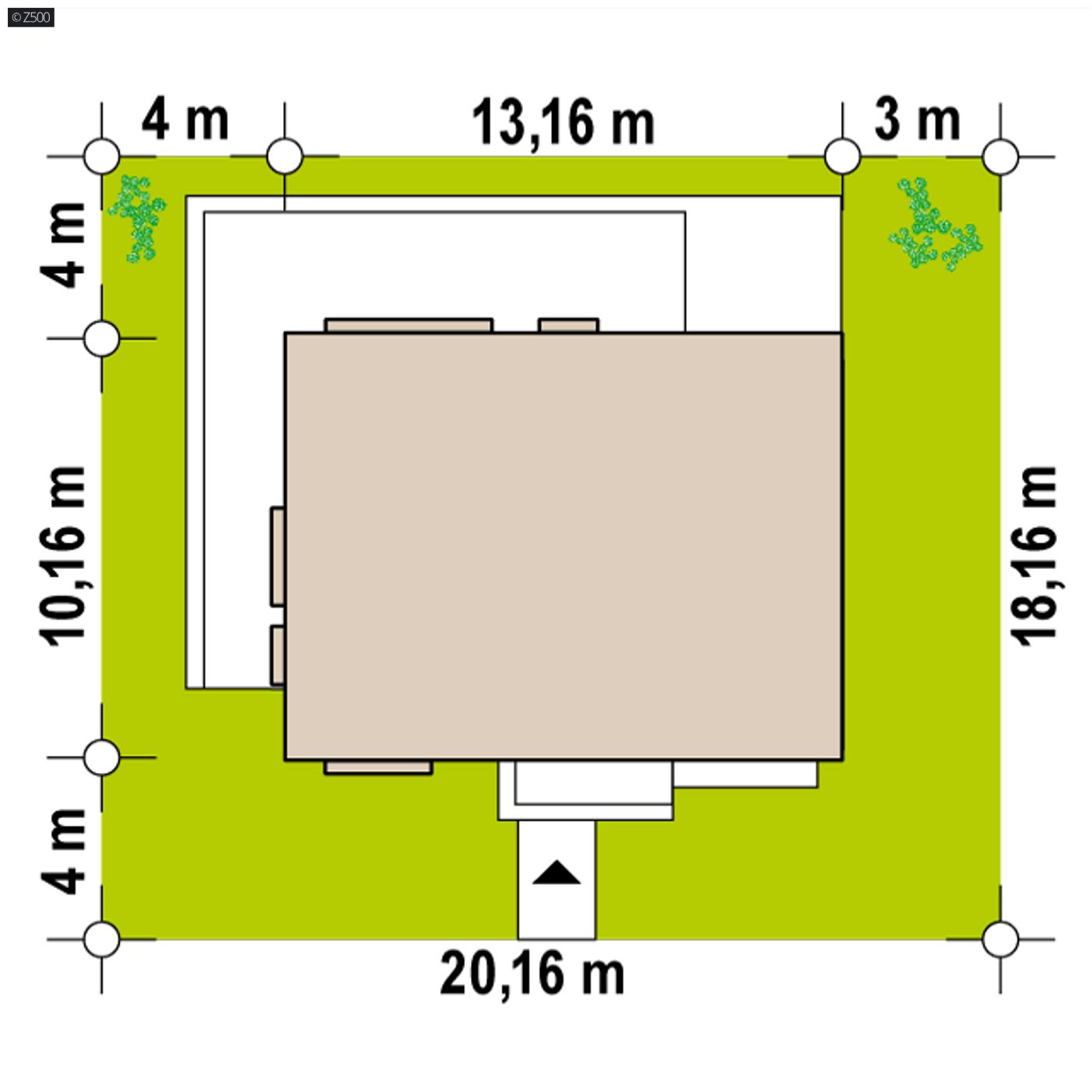

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,16 m
długość
18,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,16 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
143,5 / 198,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
133,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
18,4 m²
Kubatura
539,86 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,94 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
10°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
140,84 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,16 x 18,16 m


Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Strop (piętro)
gęstożebrowy
Pokrycie dachu
blacha/papa bitumiczna/blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
pompa ciepła
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00

KALKULACJA SZACUNKOWA Z391

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Opis funkcjonalny

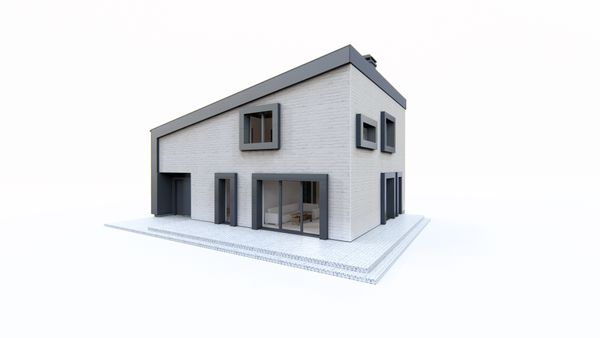

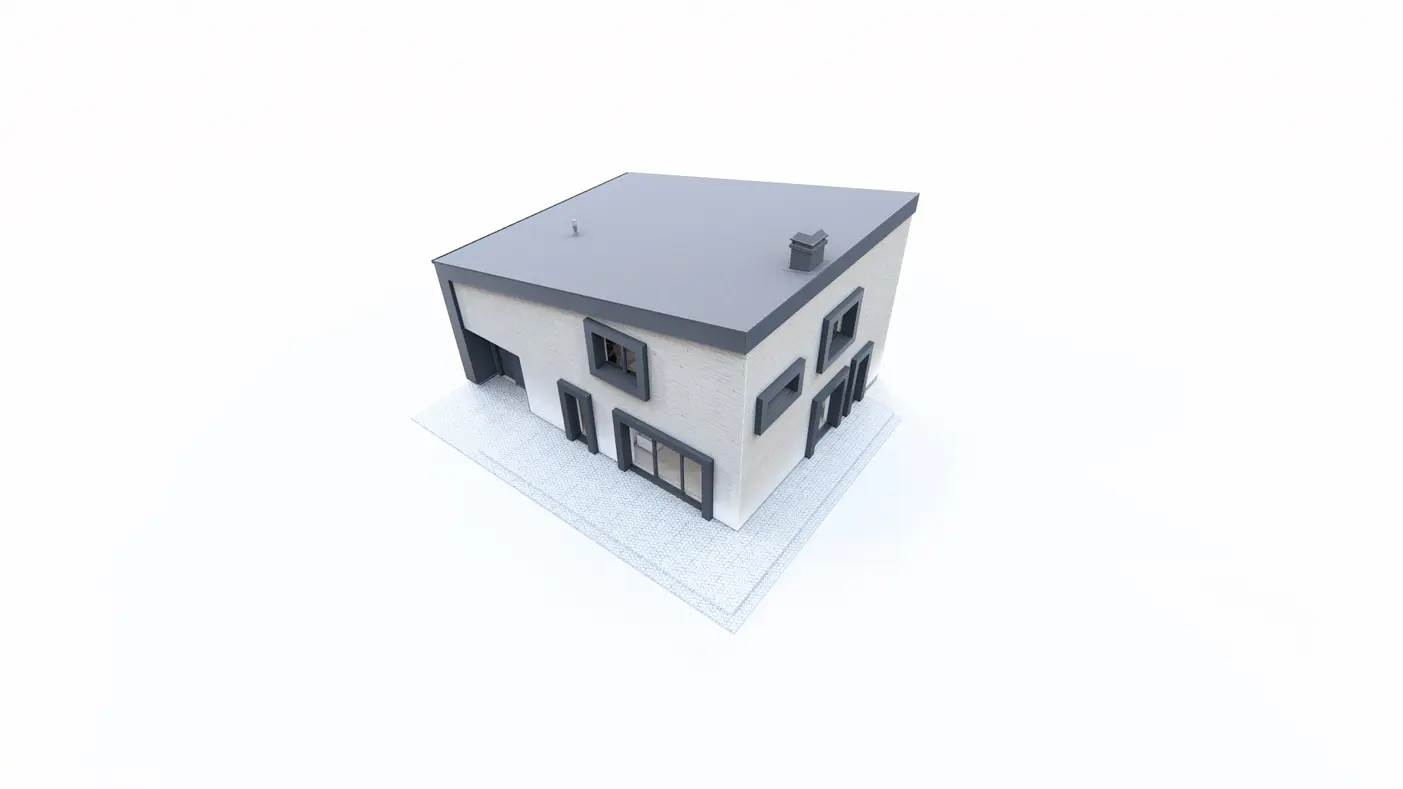

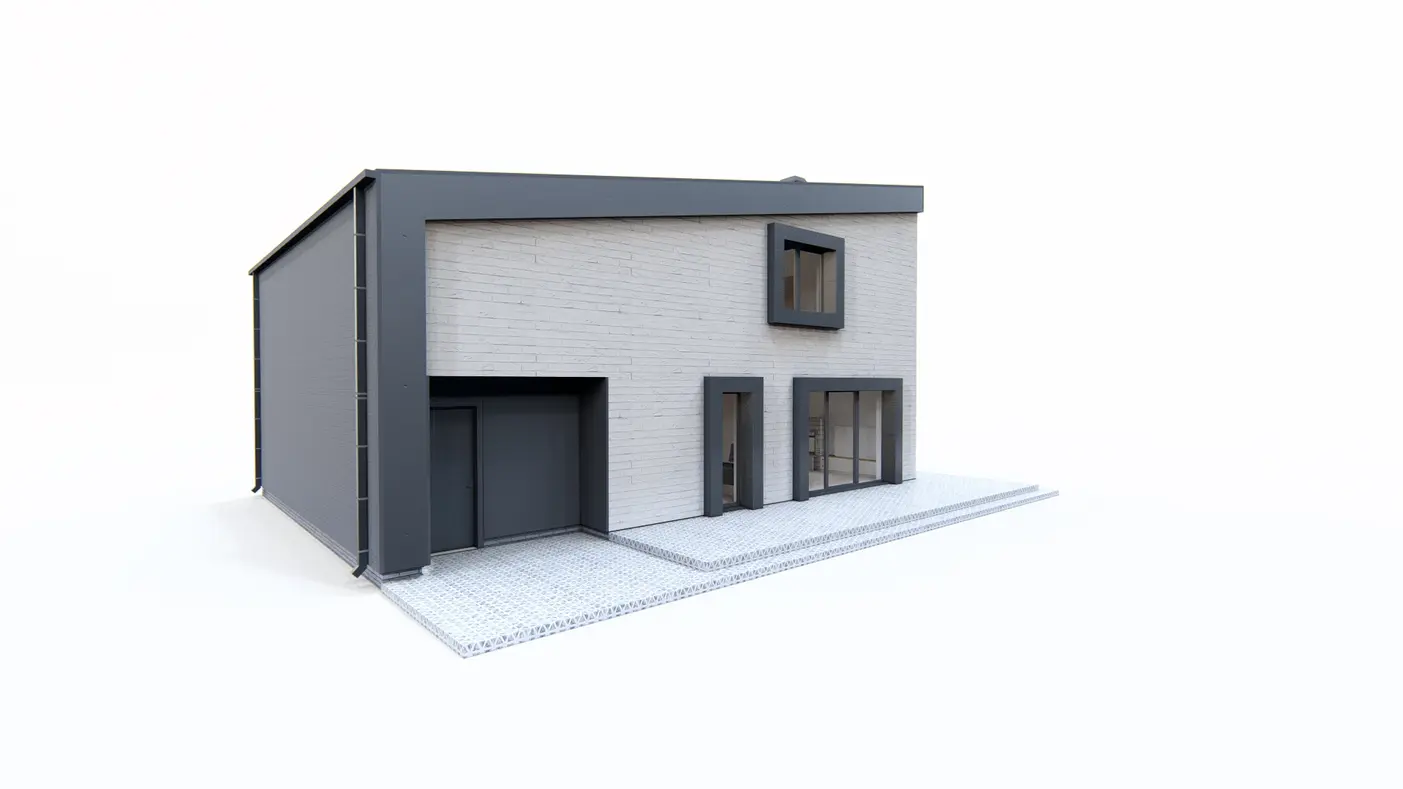

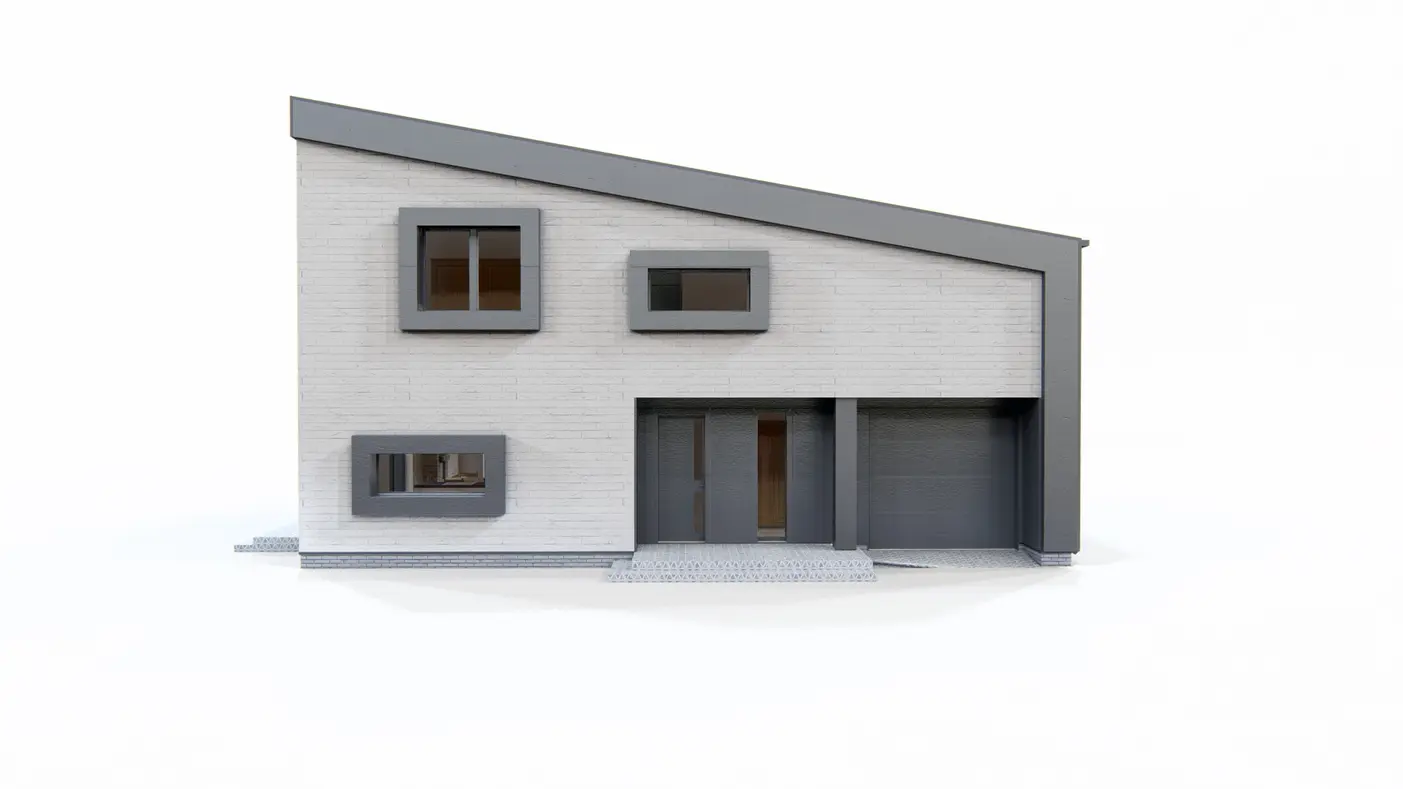

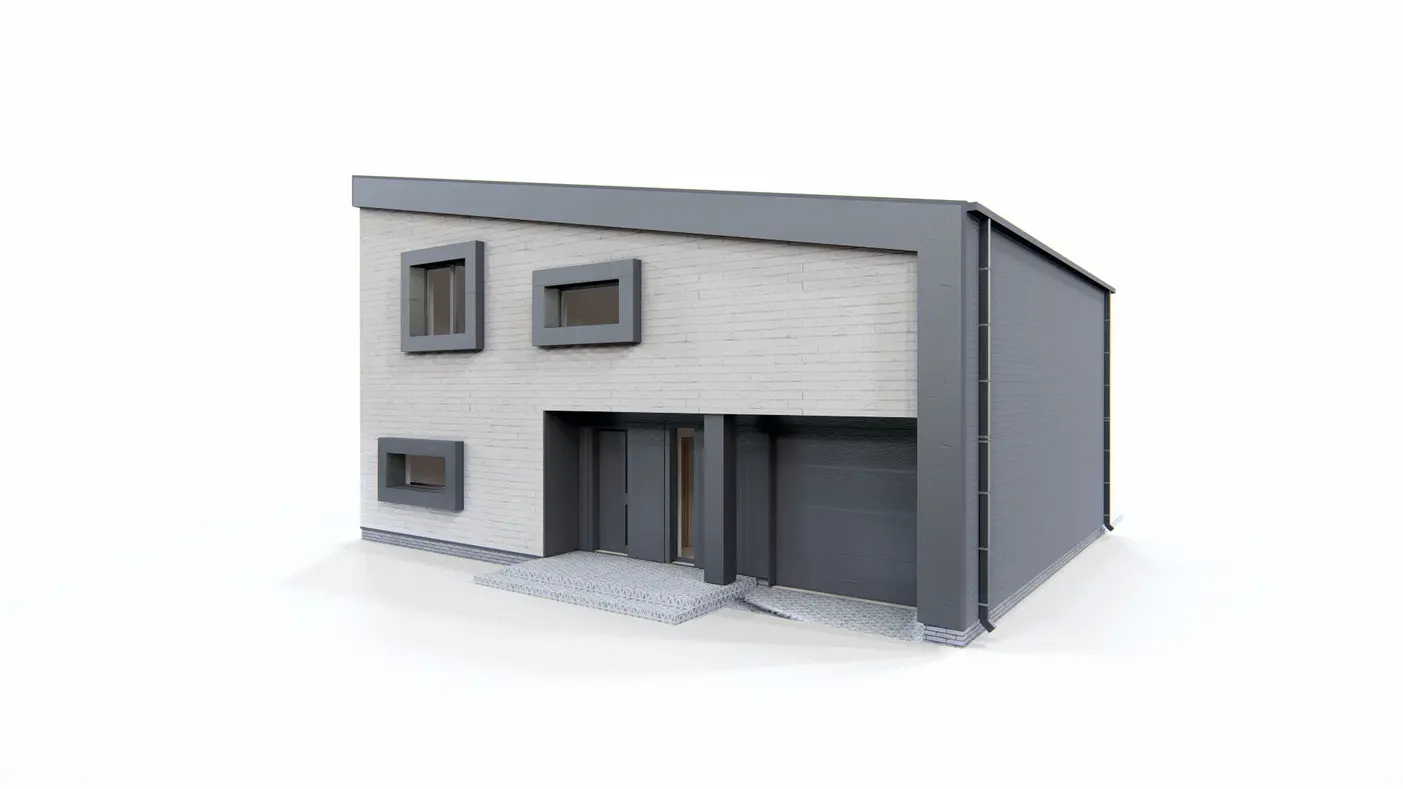

Z391 to piętrowy budynek z garażem w bryle. Dom przykryto dachem pulpitowym o niewielkim kacie nachylenia. Na wykończenie elewacji składa się biała cegła oraz grafitowy tynk we wnękach jak i obramowaniach okiennych.

Centralnie umieszczone wejście do budynku zostało zadaszone poprzez przesunięcie ściany zewnętrznej wewnątrz budynku.

Prawa część domu to garaż oraz PG do których dostaniemy się zarówno z wnętrza domu jak i z ogrodu co przy pracach działkowych jest dużym plusem.

Po stronie lewej zlokalizowano otwartą część dzienną z centralnie umieszczonym kominkiem oraz dużymi oknami prowadzącymi na taras. Dodatkowo na parterze znalazło się miejsce na niewielki gabinet, który może pełnić rolę pokoju gościnnego oraz łazienkę dla gości.

Piętro domu to część nocna z trzema przestronnymi sypialniami, gdzie jedna posiada własną garderobę oraz łazienkę. Dodatkowym plusem jest schowek, który przyda się na przechowywanie takich rzeczy jak np. odkurzacz.

Z391 to współczesny dom o powierzchni ok 120 m2 i jasnej czystej elewacji, który zaspokoi potrzeby rodziny 2+2.

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z391 - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.

Z391

144 + 18
Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
murowany
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.
Gotowy projekt domu  - Piętrowy dom z dachem pulpitowym, garażem oraz gabinetem na parterze.

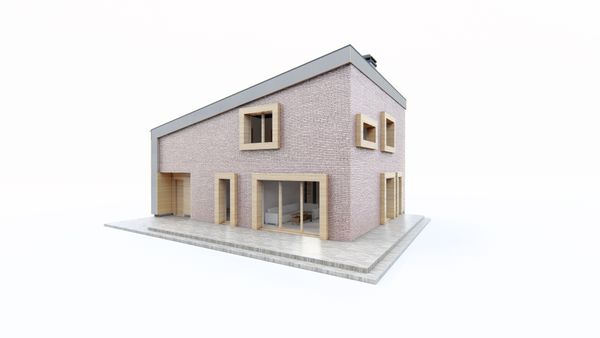

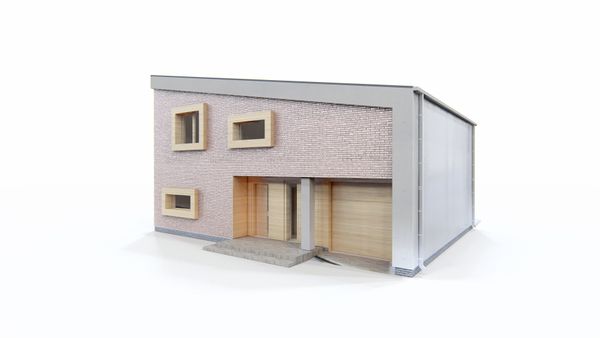

zobacz alternatywną kolorystykę domu
