    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z389 - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła

    Z389 odbicie lustrzane

    Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    1 824
    1 596
    Oszczędzasz 228
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    1 824
    1 596
    Oszczędzasz 228
    Gotowy projekt domu Z389 - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła
    Gotowy projekt domu Z389 - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła
    Gotowy projekt domu Z389 - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła
    Gotowy projekt domu Z389 - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła

    Parter 47,6

    Sień
    3,0 m²
    Pokój
    10,4 m²
    Łazienka
    4,0 m²
    Kuchnia
    8,7 m²
    Salon
    21,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła

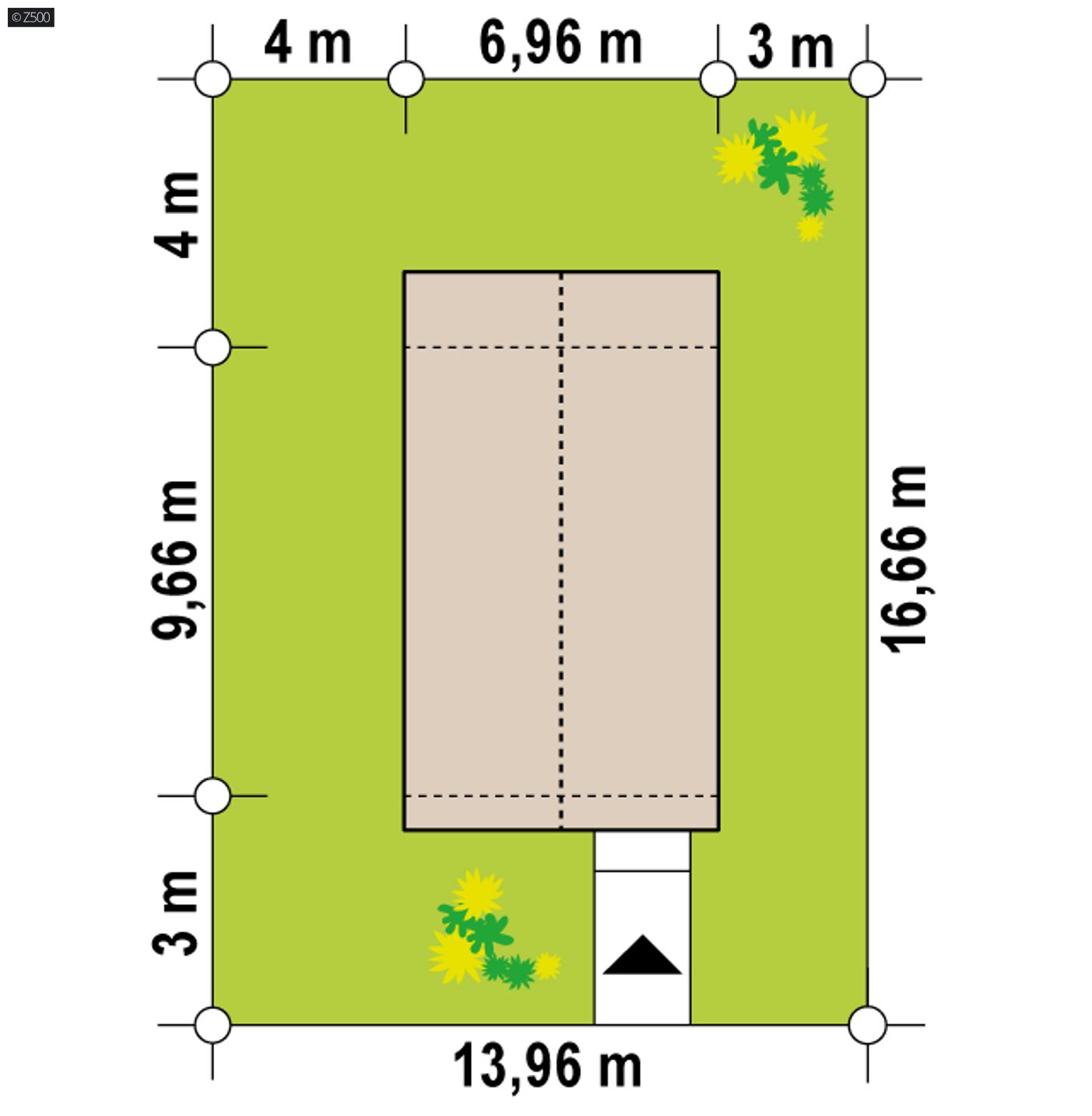

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    13,96 m
    długość
    16,66 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    6,96 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    47,6 / 67,0 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    68,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    180,02 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,7 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    105,1 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    13,96 x 16,66 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    drewniany
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    53,9 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    55,05 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW2Ściana działowa
    SD2Dach ocieplany (spadzisty)≤ 0,15
    SS4Strop nieużytkowy (strych)≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z389

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 120 960  80 640

    45%40%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    1 824
    1 596
    Oszczędzasz 228
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    1 824
    1 596
    Oszczędzasz 228

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła
    Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła

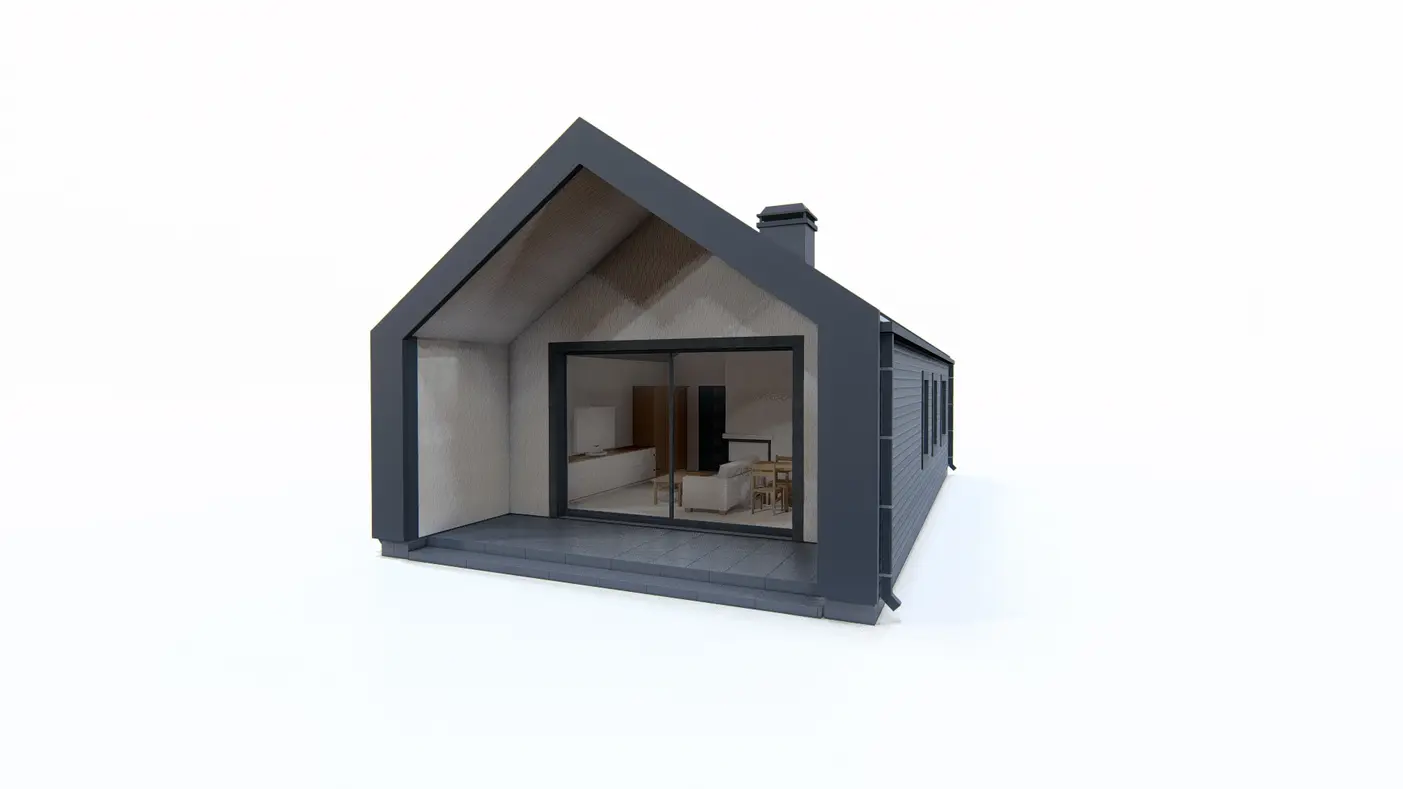

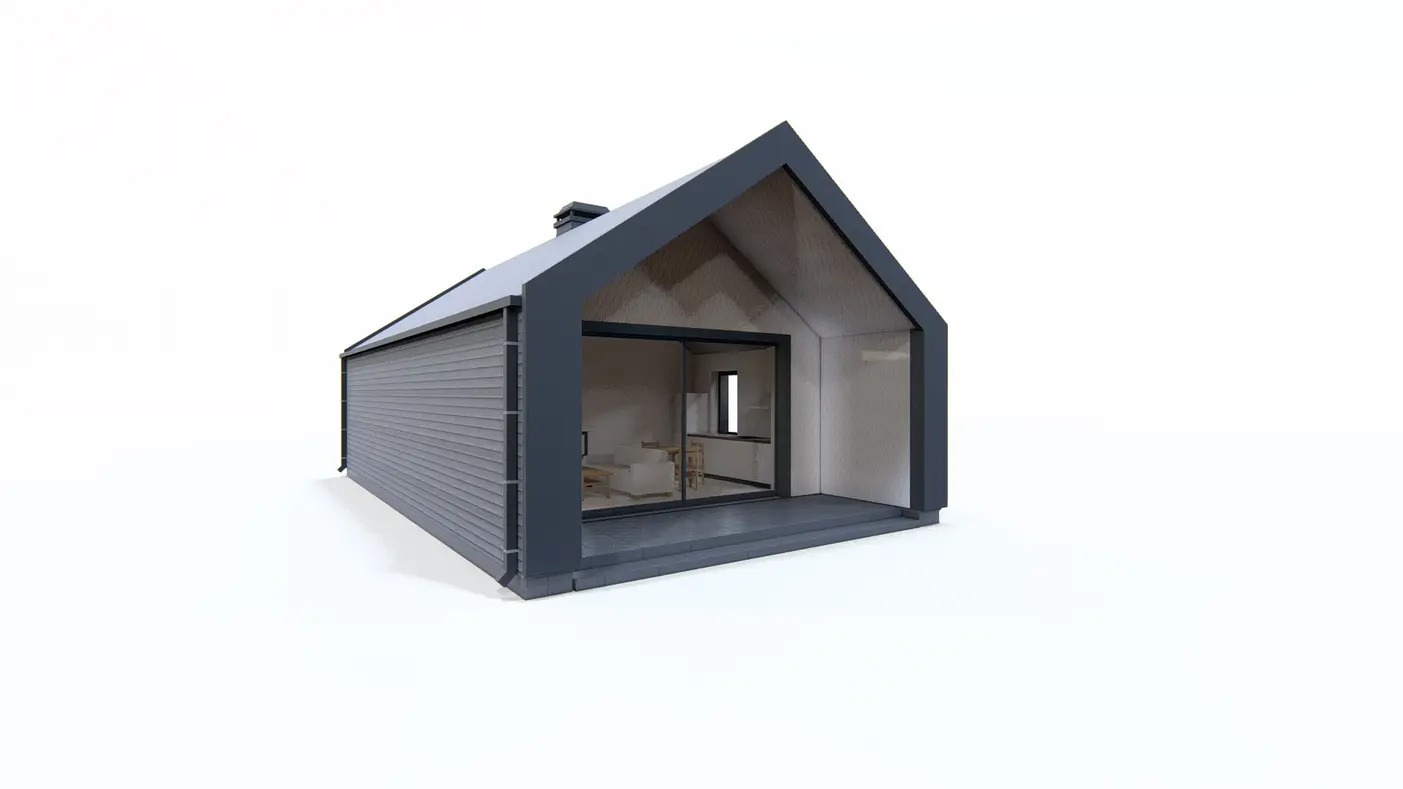

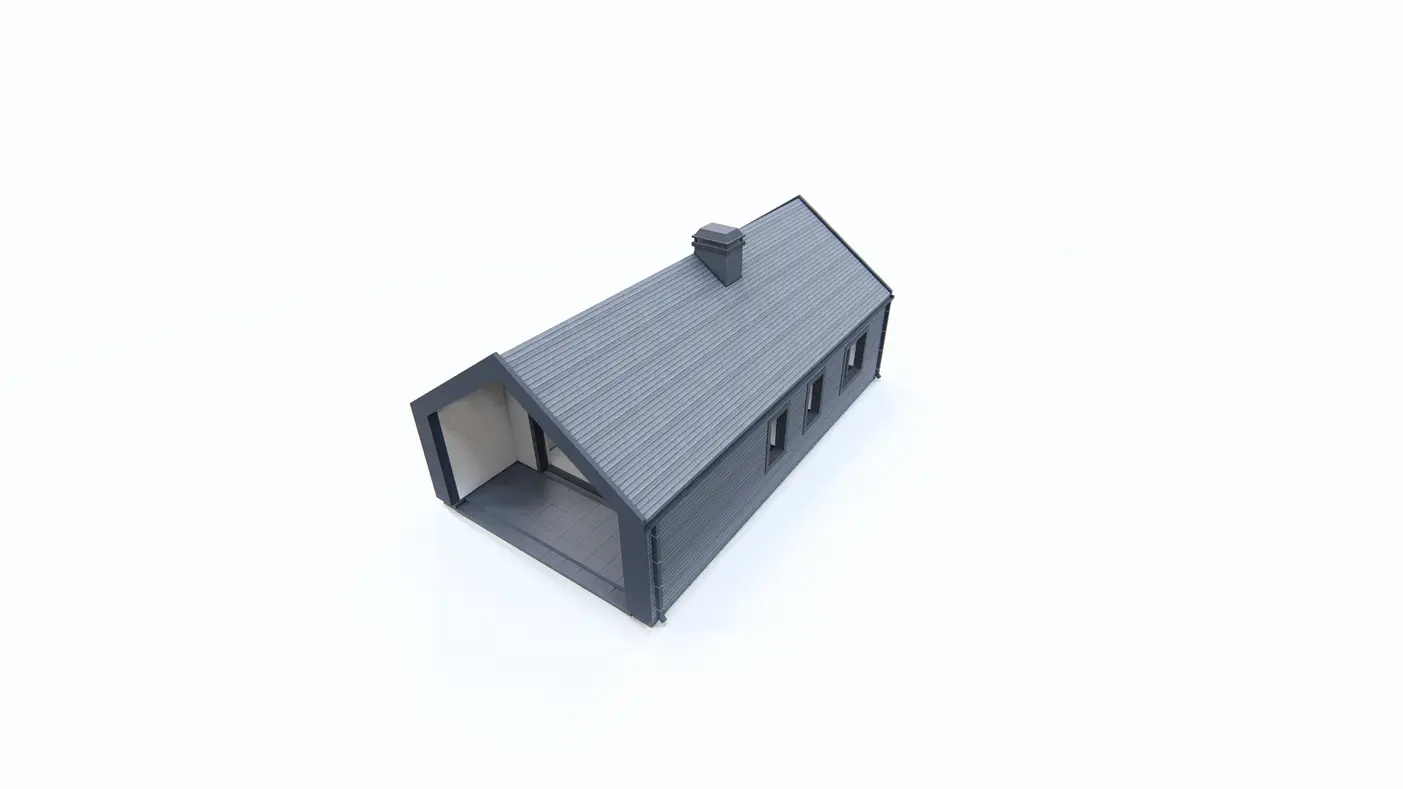

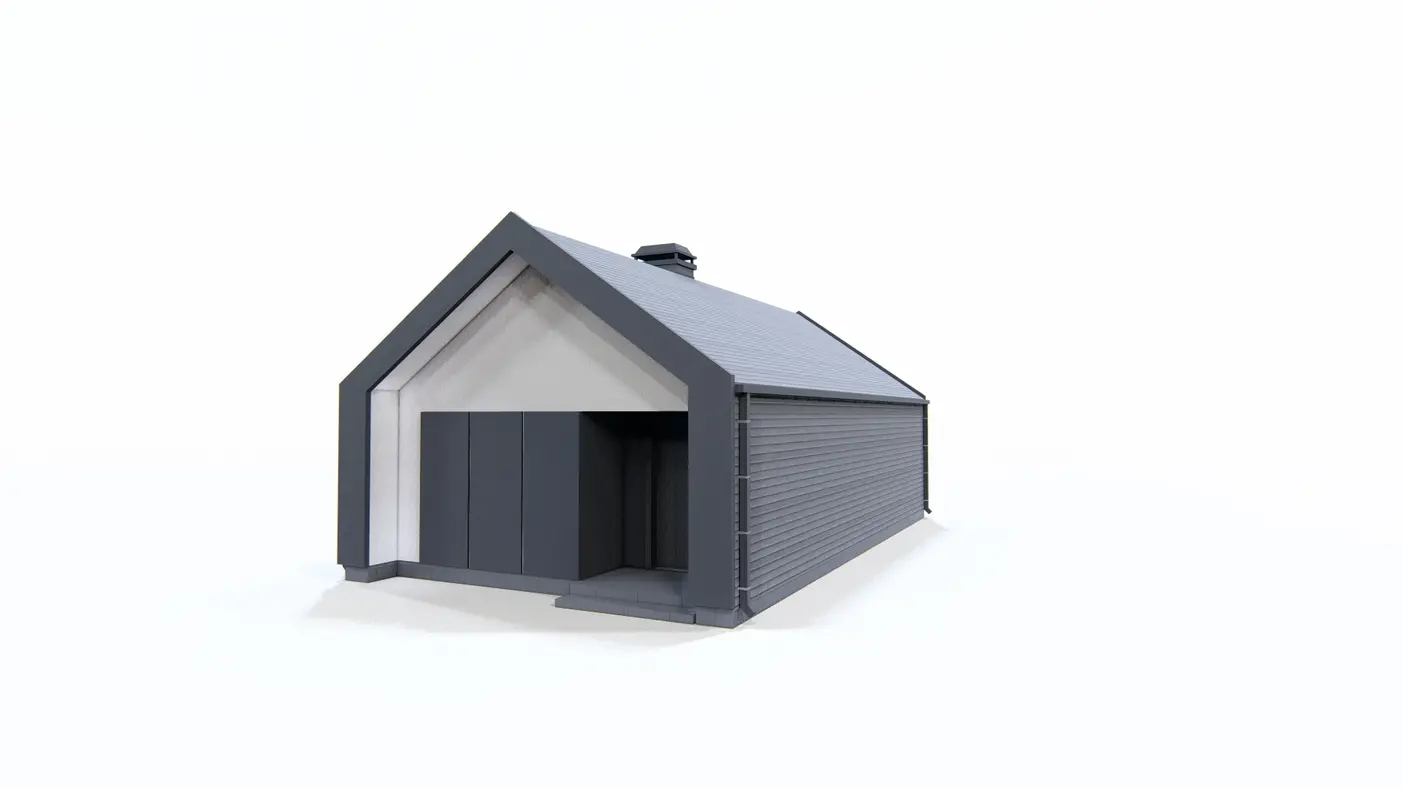

    Z389 to propozycja niewielkiego, współczesnego domku w nieco nowoczesnym wydaniu tzw. "nowoczesna stodoła". Jest to idealna propozycja zarówno na działkę letniskową jak i dom całoroczny. Biało-grafitową elewacje docenią osoby lubiące klasykę oraz proste rozwiązania.

    Wnętrze to sypialnia z miejscem na pojemną szafę, łazienka w której zmieścimy zarówno wannę jak i pralkę oraz otwarta część dzienna. Salon oraz kuchnie z dużym przeszkleniem umieszczono od strony ogrodu gdzie w ciepłe i słoneczne dni możemy powiększyć przestrzeń o zadaszony taras. Natomiast w zimniejsze dni ogrzeje nas centralnie umieszczony kominek.

    Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła
    Gotowy projekt domu  - Dom o powierzchni 47m2 z dachem 2-spadowym i jedną sypialnią. Nowoczesna stodoła

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
