Z388
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z388 - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.

Z388 odbicie lustrzane
Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.

murowany
murowany
dostępność projektu: 3 dni robocze
5 110
4 599
Oszczędzasz 511
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 110
4 599
Oszczędzasz 511

Kto pierwszy ten lepszy!

Pospiesz się! Pozostała tylko jedna sztuka w promocyjnej cenie.
Gotowy projekt domu Z388 - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
Gotowy projekt domu Z388 - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
Gotowy projekt domu Z388 - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
Gotowy projekt domu Z388 - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.

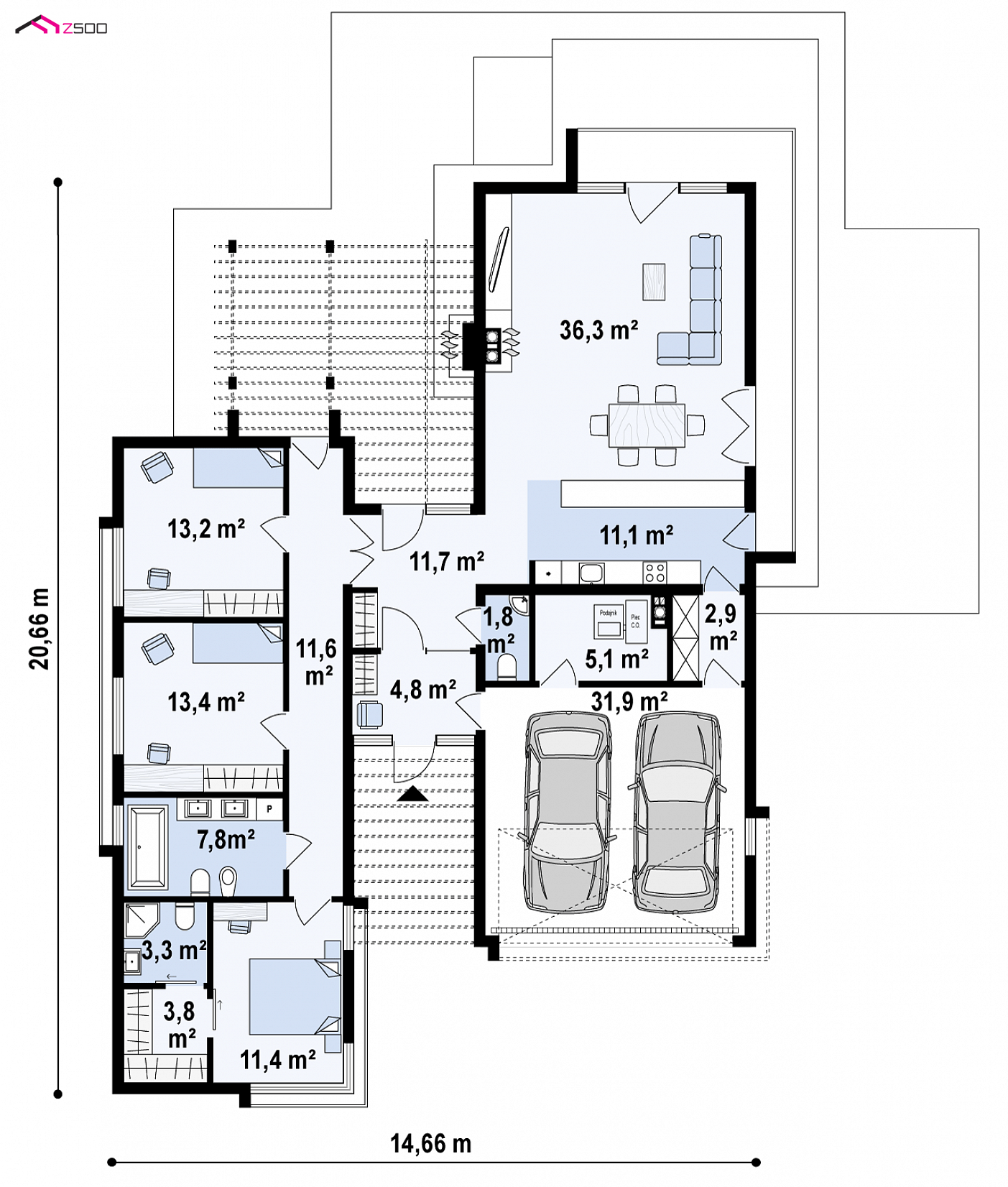

Parter 132,2 / 169,2

Sień
4,8 m²
WC
1,8 m²
Pomieszczenie gospodarcze
5,1 m²
Spiżarka
2,9 m²
Kuchnia
11,1 m²
Salon+jadalnia
36,3 m²
Hol
10,7 m²
Hol
11,6 m²
Pokój
13,2 m²
Pokój
13,4 m²
Łazienka
7,8 m²
Pokój
11,4 m²
Łazienka
3,3 m²
Garderoba
3,8 m²
Garaż
31,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,76 m
długość
28,76 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
14,76 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
132,2 / 169,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
218,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
31,9 m²
Kubatura
515,24 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,77 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
254,86 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,76 x 28,76 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/papa bitumiczna/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
23,24 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
65,04 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z388

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z388 – aranżacja wnętrz, Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
gotowy projekt domu Z388 – aranżacja wnętrz, Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
gotowy projekt domu Z388 – aranżacja wnętrz, Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
gotowy projekt domu Z388 – aranżacja wnętrz, Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
gotowy projekt domu Z388 – aranżacja wnętrz, Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
gotowy projekt domu Z388 – aranżacja wnętrz, Dwa osobne budynki, z dachem dwuspadowym połączone szklanym łącznikiem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 110
4 599
Oszczędzasz 511
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 110
4 599
Oszczędzasz 511

Propozycja wyraźnego podziału domu o charakterze nowoczesnej stodoły na dwie części: dzienną i nocną. Ogniwem łączącym jest osobliwy przeszklony przedsionek. Budynek jest oryginalny i wyrazisty. Na elewacji ułożono pionowe drewniane deski, natomiast dach wykończono blacho-dachówką na zakładkę.

Strefa dzienna została umieszczona w prawym budynku i otwarta na ogród. Garaż od frontu na dwa samochody z którego bezpośrednio możemy udać się zarówno do sieni lub spiżarki, gdy akurat wróciliśmy z zakupów będzie niewątpliwie dużym atutem.

Lewa część to 3 przestronne sypialnie z czego jedna, główna posiada własną garderobę oraz łazienkę. Znalazło się tu również miejsce na dużą łazienkę oraz reprezentatywny hol z którego bezpośrednio dostaniemy się na zadaszony taras.

Elementem łączącym oba budynki, a zarazem wejściem do domu jest przeszklony łącznik.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 110
4 599
Oszczędzasz 511

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Karolina K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień dobry, czy wysunięcia wokół okien są wykonane z żelbetu czy z tworzywa/ocieplenia?

Obsługa klienta

  • Usuń ze znajomych

Do Karolina K. : Dzień dobry,
są to dekoracyjne przewieszenia w konstrukcji drewnianej z izolacją termiczną

E.T.
Mam pytanie z gatunku podstawowe. Nigdzie nie jest napisane czy szacunkowe koszty budowy domu, ujęte powyżej są kwotami netto czy brutto??

Alicja
Witam,

Proszę o informację czy jest możliwość wydzielenia w projekcie dodatkowego pomieszczenia?
Jeśli nie, to czy jest podobny projekt z dodatkowym pokojem (gabinetem do 10 m2)?
Pozdrawiam

Alicja
Witam,
Bardzo podoba mi się ten projekt, jednak potrzebowałabym, aby było w nim miejsce na gabinet (do 10m2).
Czy jest możliwość przerobienia tego projektu w ten sposób?
Jeśli nie, to czy mają Państwo podobny projekt z gabinetem?
Będę wdzięczna za informację.

Pozdrawiam

Jarosław
Witam

Czy jest możliwość budowy projektu metoa tradycyjną?
Czy maja Państwo przybliżony koszt takiej budowy?

Obsługa klienta

Do Jarosław : Dzień dobry, oczywiście jest taka możliwość. Możemy wykonać projekt w technologii murowanej za dopłata 1500 zł. Kosztorys będzie gotowy w tym tygodniu.

JOA
Bardzo ciekawy projekt. Czy jest możliwość, aby sypialnię z garderobą i osobną łazienką umiejscowić na tylnej stronie budynku / ogrodowej? Jakiej wysokości jest poddasze? Czy można je choć częściowo zaadaptować na antresolę?

Obsługa klienta

Do JOA : Dzień dobry, zmianę układu może zrobić architekt lokalny na etapie adaptacji. Poddasze jest niskie max 2 m w najwyższym punkcie. Poza tym w projekcie zastosowano wiązary.
