Zx17

109
Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
Warianty: 0
Komentarze: 80
4 190
3 771
Najniższa cena w okresie ost. 30 dni: 4 190
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu  - Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.

Parter 109,0 / 112,9

Sień
4,3 m²
WC
1,8 m²
Spiżarka
3,6 m²
Kuchnia
8,6 m²
Salon+jadalnia
35,5 m²
Pokój
11,1 m²
Łazienka
6,5 m²
Pokój
13,9 m²
Pokój
12,9 m²
Hol
11,0 m²
Pomieszczenie gospodarcze
3,8 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.

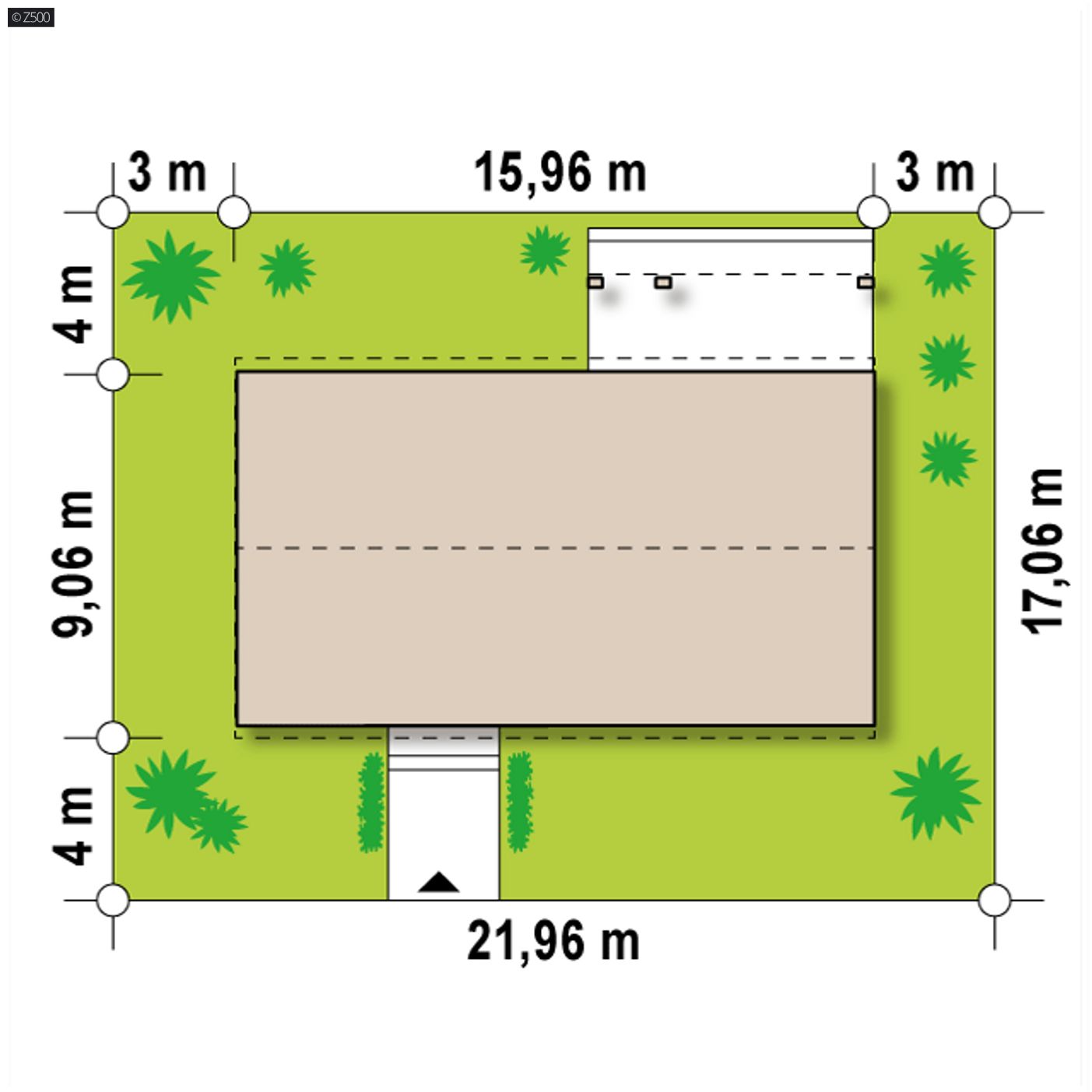

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,96 m
długość
17,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,96 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
109,0 / 112,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
143,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
315,94 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,01 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
28°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
180,91 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,96 x 17,06 m


Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
wiązary
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
50,72 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
59,66 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx17

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

gotowy projekt domu Zx17 – aranżacja wnętrz, Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
gotowy projekt domu Zx17 – aranżacja wnętrz, Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
gotowy projekt domu Zx17 – aranżacja wnętrz, Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
gotowy projekt domu Zx17 – aranżacja wnętrz, Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
gotowy projekt domu Zx17 – aranżacja wnętrz, Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
gotowy projekt domu Zx17 – aranżacja wnętrz, Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 4 190

Opis funkcjonalny

Zx17 to mały i tani w realizacji dom parterowy z dwuspadowym dachem. Prosta a zarazem nowoczesna forma pozwoli na szybką i ekonomiczną budowę. Drewniane elementy okładzin dodadzą uroku elewacjom. Podcień wejściowy zapewni nam daszek w deszczowy dzień, a zagłębienie sprawi że wiatr nie będzie nam przeszkadzał podczas otwierania drzwi. Z dużej sieni, gdzie zaprojektowaliśmy dużą szafę na ubrania przechodzimy do foremnego holu skąd mamy dostęp do wszystkich pomieszczeń. Układ pomieszczeń Zx17 zaprojektowano na planie prostokąta z holu głównego jest dostęp do trzech pokoi oraz przestronnej łazienki.

Zaletą domu jest połączenie kuchni, jadalni oraz salonu, co powiększy optycznie przestrzeń dzienną domu. Salon i jadalnia posiadają wyjścia na zadaszony taras poprzez suwane drzwi balkonowe. Zx17 to ciekawą propozycją dla osób ceniących wygodę i funkcjonalność na jednym poziomie. Ze względu na swoje małe wymiary nadaje się także na małą działkę.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1122
  • - TRY-697
  • - SZ5 Zx17 CE (DOM OZ1-60)
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Zx17 - Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.

Zx17

109
Funkcjonalny dom parterowy z dachem dwuspadowym o nowoczesnym wyglądzie.
murowany
4 190
3 771

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Małgorzata
witam,
czy można przesunąć wejście w miejsce pomieszczenia gospodarczego 3,9m ? Czy chcąc powiększyć kuchnię mogę ścianę kuchni cofnąć to tylnej ściany pomieszczenia gospodarczego przy kuchni i wyrównać ze ścianą z przedpokoju, jednocześnie rezygnując z wnęki na szafę?
Może znajdzie się jakaś dobra dusza która wybudowała ten dom i podzieli się zdjęciami i całkowitym kosztem budowy ? mój mail malgorzata.romanowicz@interia.pl

Jarosław W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy jeżeli zastosujemy prefabrykowaną konstrukcję więźby ze stropem drewnianym to czy ściany nośne zostają czy mamy dowolność przesuwania ścian ?

Jarosław W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy ktoś wybudował ten dom i posiada zdjęcia aby podzielić się wrażeniami z mieszkania. Chcemy zakupić ten porjekt i wprowadzić kilka zmian.

Jarosław W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Może mieszka ktoś w nim na śląsku lub Małopolsce jesteśmy z Olkusza więc wszędzie możemy podjechać oczywiście nie z pustymi rękoma ;)

Magda
witam
czy jest możliwość zadaszenia tarasu? nie belkami - a regularnie, dachem? I z jakiego rzędu kosztem należy się liczyć przy takiej modyfikacji (zarówno jeśli chodzi o koszt modyfikacji projektu, jak I podniesiony koszt budowy)?
pozdrawiam,
Magda

Obsługa klienta

Do Thor I. : Witam, oczywiście jest taka możliwość jednak trzeba liczyć się z kosztami za zmiany. W celu wyceny proszę kontaktować się z naszym studiem adaptacji studioadaptacji@z500.pl

Lukasz O.

  • Usuń ze znajomych
  • Dodaj do znajomych

Kto buduje na Śląsku? Chciałbym wiedzieć, czy bardzo różniły się koszta od ceny podanej przez biuro z500.pl

Grzegorz P.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, poszukuję osób które realizują ten projekt lu zrealizowały w małopolsce, świętokrzyskim lub podkarpackim. Przed ostatecznym wyborem chciałbym móc skontaktować się a w miarę możliwości odwiedzić budowę w celu rozwiania wszelkich wątpliwości :)

Magda S.

buduje Zx17
Dobry wieczór :) Los chciał, że kupiliśmy ten projekt, bo okazał się tym jedynym :) Moje pytanie jest, czy ktoś już wybudował i mieszka w zx17 ? Miałabym kilka pytań... a może ktoś na Mazowszu, byłby tak miły i chciałby nas zaprosić na "pogląd na żywo" ;) Obiecuję przywieźć pyszne ciasto :) Pozdrawiam ! Magda

Marcin
Do Magda S. : Witam . Mam wybudowany ten dom na śląsku, jeszcze nie zamieszkały ,pozostała tylko wykończeniówka w środku. Jeżeli mogę w czymś pomoc to proszę pytać.

Magda
Do Marcin : Dziękuję za odp. Widziałam poniżej zdjęcia Pana domu, zapowiada się super :)
Pytanie mam: o to okno w salonie, którego nie ma w projekcie: potrzebne ? Te tarasowe i w kuchni, nie dają wystarczająco dużo światła ?
- Taras- zdradzi Pan mi metraż ? U siebie planuję powiększyć, ale waham się nad metrażem.
- I ostatnie pytanie o kuchnię: duża ? ;) Na projekcie wydaje mi się w sam raz, a w rzeczywistości, nie jest "klitką" ?
Z góry dziękuję za odp.
Magda
-

Marcin
Do Magda : Witam. W salonie wstawiłem okno 80cm, ładnie doświetla przedpokój , no i chciałem widzieć podwórko z tej strony. Wielki drzwi tarasowe wystarczająco doświetlają salon i nie ma potrzeby wstawiać więcej okien jak ktoś nie potrzebuje.
Taras robiłem według projektu i jest bardzo dyzy, każdy kto przyjdzie zachwyca się wielkością i tymi belkami drewnianymi (podobno ozdoba i najlepszy element domu).
Kuchnia jest w sam raz, jedyny minus to ściana na której stoją meble kuchenne mogla by być trochę dłuższa, po wstawieniu lodówki i mebli będzie trochę mało wolnego miejsc na blacie kolko zlewozmywaka.
Marcin

Magda
Do Marcin : Dzięki za odpowiedź :)
Właśnie największym minusem też mi się wydaje ta krótka ściana.
A wyspę, dużą Pan planuje ? Bo ja liczę, że zmieści mi się większa niż przewiduje projekt, i wówczas całą pracę w kuchni, przeniosę tam. M.

Marek S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marcin : Dzień dobry, czy może Pan podzielić się zdjęciami już zakończonej inwestycji?

Kasia
Do Magda : Witam. Panie Marcinie piękny dom. Jestem również zainteresowana tym projektem. Czy mógłby mi Pan zdradzić rzeczywiste koszty budowy do obecnego stanu? Czy budowała Panu firma, czy budował Pan z dużym nakładem własnej pracy? Czy kosztorys przedstawiony przez z500 oddaje koszty rzeczywiste? Bardzo proszę o pomoc i odpowiedź.

Lukasz O.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marcin : Witam
Mieszkam w Gliwicach i nie ukrywam że bardzo przypadł mi jak i mojej żonie powyższy projekt. Istnieje możliwość zobaczenia domu? Jaki koszt przewiduje Pan łącznie z wykończeniem? Proszę o kontakt na maila Lukaszopy@gmail.com

Katarzyna W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marcin : Witam Panie Marcinie. Zakupiłam projekt zx17 i miałabym parę pytań. Mogłabym prosić o kontakt? Jeżeli tak to proszę o wysłanie nr telefonu na e-maila k.walczak@interia.eu

Hania W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marcin : Witam, chcemy zakupić ten projekt. Gdzie na śląsku jeżeli można zapytać? :) byłaby ewentualnie możliwość zobaczenia domu?

Pozdrawiam

Hania W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marcin : Witam, chcemy zakupić ten projekt. Gdzie na śląsku jeżeli można zapytać? :) byłaby ewentualnie możliwość zobaczenia domu?

Pozdrawiam

Marek S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marcin : Hej Marcin,

czy podzielisz się zdjęciami już zakończonej inwestycji?

M
Czy na etapie adaptacji istnieje możliwość zmiany wymiarów domu aby był odpowiedni dla działki o szerokości 21,6m?

Obsługa klienta

  • Usuń ze znajomych

Do M : Ten dom jest przewidziany na działkę o minimalnych wymiarach 21,84 x 16,94m, więc ten dom powinien się zmieścić na Pańskiej działce.

Kuba
Witam,
Świetny projekt ! - zastanawiam się czemu jest taka mała ilość osób, które wybierał ten projket ?!
Czy ktoś z Pańśtwa byłby w stanie się pochwalić zdjęciami z realizacji - jestem ze śląska, jeżeli ktoś buduje bądz wybudował ten dom byłbym wdzięczny za kontakt. Bardzo chętnie zobaczyłbym go na żywo.
kubawil1@wp.pl

K.korol
Nie widzę odpowiedzi na pytanie o ukrytą rynnę.Poza tym nie mogę takowej znależć w katalogach producentów paneli na rąbek stojący.Co robić?

M.Z.
Do K.korol : Witam.
My kupilismy ten projekt i obecnie kończy się stan zero. niebawem zaczna rosnąc ściany.
Jednak my wprowadziliśmy sporo zmian łącznie z zamiana funkcji pomieszczeń.
Z dobrych informacji - póki co kosztorys przygotowany przez biuro pokrywa się z naszymi wydatkami, albo odwrotnie ;)
Podglądać budowę można (choć musze zaktualizować) podglądać na forum muratora pod nazwą "Zx17 - nasz paskudek",

Marta S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Z500.
Interesuje mnie projekt z garażem, i kotłownią na eko-groszek.
Czy istnieje możliwość przerobienia tego projektu na moje potrzeby ?

Obsługa klienta

Do Marta S. : Naturalnie można wprowadzić taką zmianę w Studio Adaptacji.
W sprawie szczegółowych informacji/wyceny na temat zmian proszę o kontakt:
info@studioadaptacji.pl
(+48) 722 000 500

Goja74
No i klamka zapadła - wybraliśmy właśnie ten projekt :-) Co prawda z pewnymi zmianami ale bazą będzie zx17.
Kupimy go pewnie bliżej jesieni ale już wstępne ustalenia z panią architekt są.
A budowę zaczniemy wiosną przyszłego roku więc pośpiechu nie ma.
.... może do tego czasu jakieś wizualizacje wnętrz się pojawią - projekt dość "stary" więc może się doczeka na swoją kolejkę... :)

Pozdrawiam gorąco :-)
