    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx15 - Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.

    Zx15 odbicie lustrzane

    Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Zx15 - Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.

    Parter 122,4 / 154,6

    Salon+jadalnia
    44,5 m²
    Garaż+pom. gosp.
    32,1 m²
    Łazienka
    5,5 m²
    Pokój
    16,8 m²
    Pom. gosp.
    1,9 m²
    Sień
    7,4 m²
    Hol+schody
    24,0 m²
    Spiżarka
    3,2 m²
    Kuchnia
    19,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.

    Piętro 140,1

    Łazienka
    13,4 m²
    Garderoba
    7,5 m²
    Garderoba
    8,3 m²
    Hol+schody
    13,7 m²
    Garderoba
    3,7 m²
    Pokój
    32,6 m²
    Pokój
    28,8 m²
    Pokój
    21,6 m²
    Łazienka
    10,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.

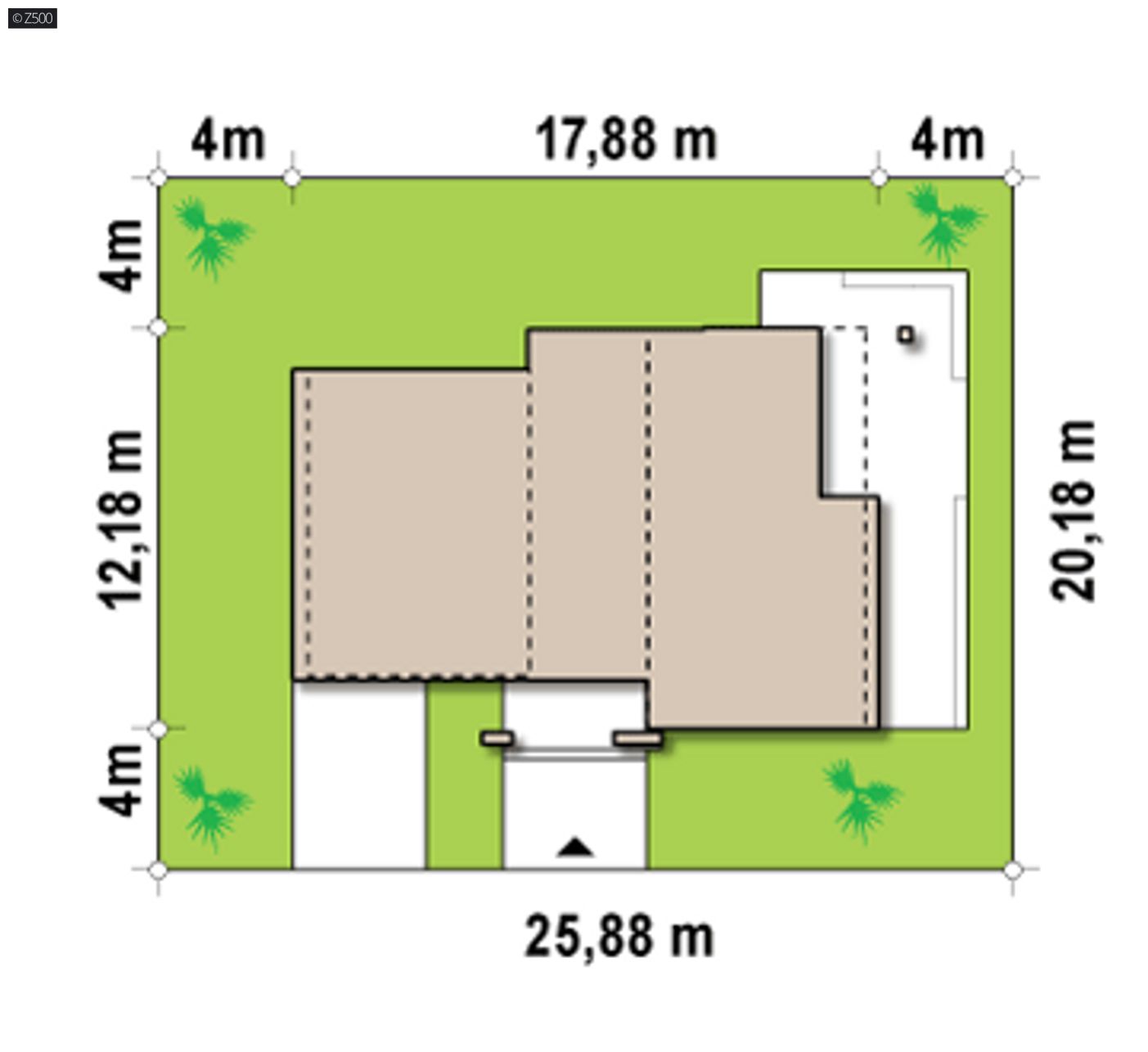

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    25,88 m
    długość
    20,18 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    17,88 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    262,5 / 294,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    183,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    32,1 m²
    Kubatura
    810,04 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,35 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    167 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    25,88 x 20,18 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kocioł na gaz
    Rodzaj wentylacji
    mechaniczna
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx15

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 327 750  218 500

    52%31%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    gotowy projekt domu Zx15 – aranżacja wnętrz, Nowoczesna rezydencja z garażem, tarasami na piętrze oraz z narożnymi przeszkleniami.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    Zx15 jest nowoczesnym piętrowym domem o unikalnych kubicznych bryłach przenikających się wzajemnie. Naturalne materiały na elewacji kontrastują z czystą bielą ścian. Reprezentacyjna i nowoczesna klatka schodowa z narożnym oknem stanowi główny element holu, zapewniając doświetlenie wnętrza.

    Część dzienna stanowi obszerny salon połączony z kuchnią i jadalnią. Ogród i przeszklenia stanowią przedłużenie strefy dziennej. Kominek w salonie sąsiaduje z pomieszczeniem, które można wykorzystać na nowoczesne instalacje energooszczędne. W drugim skrzydle parteru zaprojektowano część gospodarczą z dostępem do garażu oraz pokój i łazienkę.

    Klatką schodową wchodzimy na piętro, które spełnia przede wszystkim funkcję sypialno-wypoczynkową. Na piętrze znajdziemy trzy jasne i obszerne sypialnie oraz główną łazienkę i garderobę. Duża sypialnia ma osobną łazienkę, garderobę i wyjście taras osłonięty pergolą,


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1120
    • - TKK-488
    • - SZ5 Zx15 CE (DOM OZ1-64)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Michal biała podlaska
    witam
    wlasnie skonczylem zx15 ,chociaz go troche zmienilem .garaz na 2 samochody i zmiany okien + totalnie inne wnetrze + antresola musze przyznac ze jestem pod wrazeniem . chociaz wrazenie przyszlo dopiero jak wszystko bylo gotowe

    pozdrawiam

    Tomasz Z.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Michal biała podlaska : Witam
    Czy jest możliwość oglądnięcia dzieła w realu

    Grzesiek
    Do Michal biała podlaska : Czyli tylko wygląd zewnętrzny został. Bo w tym projekcie nie mogę sobie antresoli wyobrazić.

    Pozdrawiam

    Patryk Patzki
    Projekt idealny dla moich potrzeb. Wersja z podwójnym garażem już nie jest tak urokliwa. Podoba mi się.

    Bartek
    witam,

    w tym projekcie jest bardzo małe nachylenie dachu. Jak dokładnie wyglądą wykonanie poszycia dachu (piszecie o łatach i papie, ale musi byc jakaś izolacja i powierzchnia nośna)? Jakie jest zabezpieczenie przed zaciekaniem z np. zalegającego i topniejącego śniegu lub ulewy z silnym wiatrem?

    Pozdrawiam

    Bartek

    Filip
    Przestudiowałem projekt (zamierzam go kupić) i jedna rzecz nie daje mi spokoju. Proponujecie wykonanie stropu gęstożebrowego typu teriva. Wiem jednak, że materiały o długości potrzebnej do wykonania takiego stropu w ZX15 nie posiadają w Polsce atestu. Prosze o zajęcie stanowiska co do możliwości wykonania tego stropu?

    Piotr P.
    Witam.

    Czy byłaby możliwość, oczywiście w zakresie indywidualnych zmian, umieszczenia okna w kuchni z widokiem na tył działki?

    Andrzej
    Witam

    Co z dachem spadzistym . Niestety w warunkach mamy wpisane 35 stopni. Czy da radę coś z tym zrobić ?

    Pozdrawiam

    Filip
    Przyłączam się do pytań pana Jacka. Wspólnie z żoną chcielibyśmy zobaczyć ten dom (nawet w stanie surowym) i wtedy decydujemy się na zakup projektu. Proszę kogoś o namiar na osoby, które już wybudowały ZX15. Będę zobowiązany! mój eamil: filipsowa@o2.pl

    Jacek
    Witam!

    Prosze o informacje czy po zakupie projektu jest pisemna zgoda na zmiany ?Czy macie Państwo jakiąś wizualizacje wnetrz ? Ewentualnie czy mozecie Państwo podać jakieś namiary na kogos kto taki dom wybudował lub info gdzie taki dom stoi i mozna go zobaczyć .pozdrawiam

    Filip
    Szczerze? Jeśli o mnie chodzi, to płaski dach jest jednym z największych atutów tego projektu. Dzięki temu bryła domu wygląda tak nowocześnie!



    Nie mogę się doczekać zdjęć z realizaji. Pani @moniko i panie @Łukaszu Żak - liczymy na was ;-)



    Jak wszystko dobrze pójdzie to zanim stopnieją śniegi nabywam projekt ZX15 i do dzieła! Aha, co do kosztorysu to wiadomo, że inne ceny będą W-wie, a jeszcze inne w innych rejonach kraju!

    Mariusz
    Bardzo fajny projekt! Niemal wszystko pasuje tylko.... ten płaski dach! Choć piękny to nie do zastosownaia na większości budowlanych działek podmiejskich. Zresztą wszyscy, którzy przez naście lat użytkowali stropodach po latach użytkowania twierdzą, że nigdy więcej - bo strasznie trudno go dobrze wykonać, poza tym wymaga ciągłej kontroli i co kilka lat zabezpieczenia, jest tez podobno drogi w ogrzaniu... Czekam na coś z równie nowoczesną bryłą z wysunięciami i podobnym układem wnętrza, podwójnym garażem, ale z praktyczniejszym dachem (wielospadowy byle pod jak najmniejszym kątem nachylenia - pls zmontujcie coś takiego!). I jeszcze jedno - ten kosztorys to chyba troche z kapelusza - nierealny! Może ktoś z realizujących ten projekt podałby realny koszty budowy?

    Jacek Michalak
    Zgoda. Dom jest wspaniały. Wręcz zupełny. Nie znalazłem nigdzie rozwiązań wnętrza lepszych niż te. Ale jedna rzecz zabija ten projekt !!!Płaski dach wyklucza budowę tego domu w większości miejsc ! A poza pięknym domem trzeba mieć jeszcze piękną działkę !

    Filip
    Przyłączam się do prośby o zdjęcia z realizacji projektu. Jesteśmy z żoną prawie zdecydowani na ZX15. Brakuje nam tylko właśnie możliwości zobaczenia efektu końcowego (lub półkońcowego). Pani @moniko i panie @Łukaszu Żak - liczymy na was ;-)



    O co chodzi z tymi "kominami w środkach pokoi"? Czy jest z tym jakiś problem?

    Łukasz Żak
    Witam, w przyszłym tygodniu prześlę zdjęcia z realizacji. Wprowadziliśmy małe zmiany tzn: dobudowałem garaż na dwa lub trzy samochody, 2/3 dachu zamieniliśmy na taras,przestawiliśmy kominy ponieważ wychodziły w środkach pokoi.
    PS.
    Dom jest duży i przestronny polecam.

    Magiela
    Do Łukasz Żak : Witam

    Panie Łukaszu, własnie chcemy kupic ten projekt i przygotowac sie do budowy.
    Czy byłaby możliwość zobaczyć na zywo taki dom i porozmawiać

    Pozdrawiam
    Marcin Magiela
    Gliwice

    Monika
    Wersja z dodatkowym stanowiskiem garażowym jest w podwariantach.Ja już się skusiłam na ten dom niedługo zdjęcia z realizacji zadania
