    Gotowy projekt domu Zx14 - Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.

    Zx14 odbicie lustrzane

    Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    7 664
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    7 664
    Gotowy projekt domu Zx14 - Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.
    Gotowy projekt domu Zx14 - Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.

    Parter 87,1 / 119,8

    Kuchnia
    18,6 m²
    Salon+jadalnia
    33,1 m²
    Spiżarka
    2,0 m²
    Pom. gosp.
    2,9 m²
    Garderoba
    6,5 m²
    Sień
    4,6 m²
    WC
    4,7 m²
    Hol
    6,4 m²
    Pom. gosp.
    8,2 m²
    Garaż
    32,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.

    Piętro 119,0

    Pokój
     m² / 18,2 m²
    Pokój
     m² / 17,7 m²
    Pokój
     m² / 22,1 m²
    Pokój+garderoba
     m² / 32,4 m²
    Łazienka
     m² / 6,0 m²
    Łazienka
     m² / 7,9 m²
    Hol
     m² / 14,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.

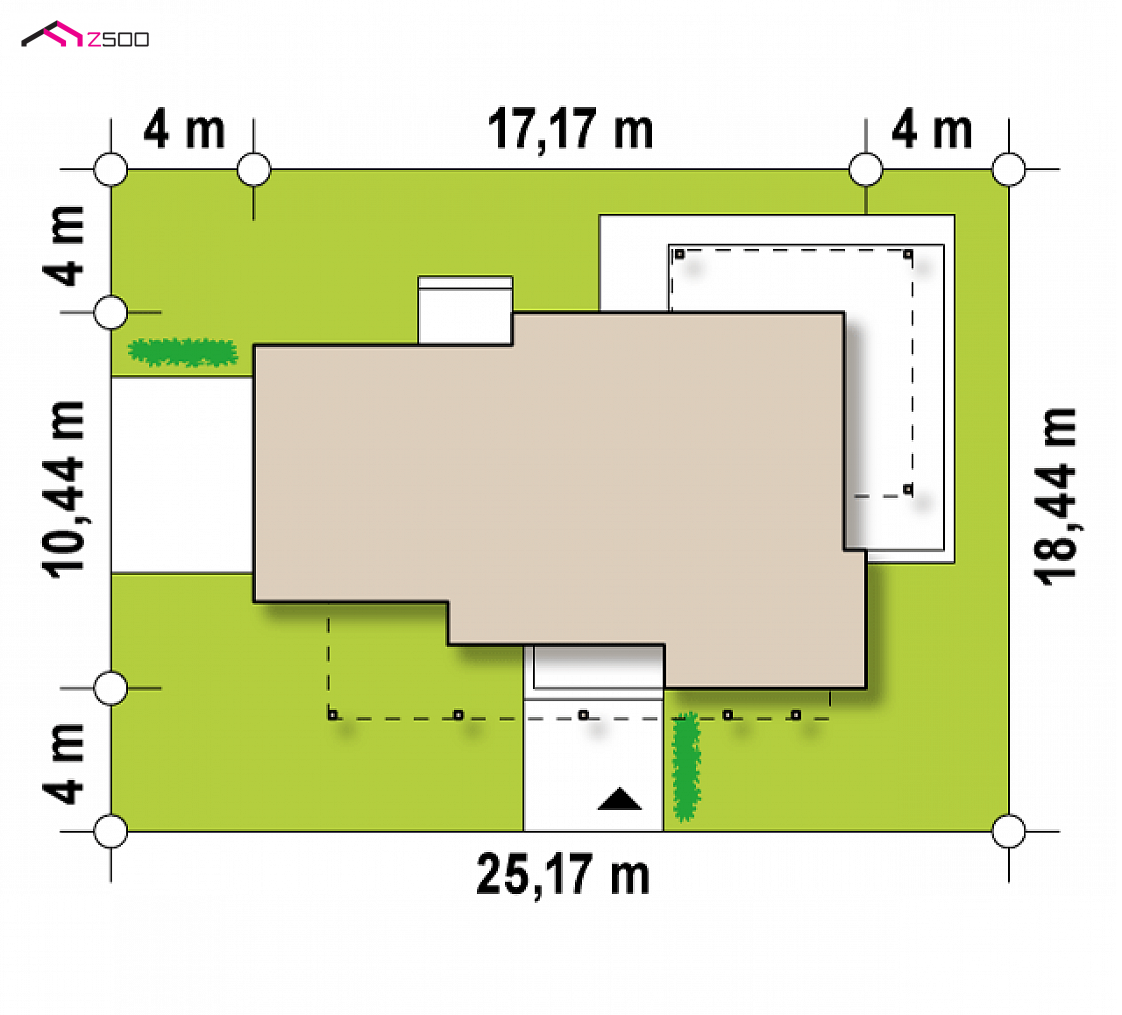

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    25,17 m
    długość
    18,44 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    17,17 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    206,1 / 238,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    159,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    32,8 m²
    Kubatura
    637,89 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,74 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    4° / 2°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    152,5 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    25,17 x 18,44 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kocioł na gaz
    Rodzaj wentylacji
    mechaniczna
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx14

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 469 350  312 900

    53%29%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Zx14 – aranżacja wnętrz, Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.
    gotowy projekt domu Zx14 – aranżacja wnętrz, Nowoczesny dom piętrowy z garażem od frontu i przestronnym wnętrzem.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    7 664
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    7 664

    Zx14 to innowacyjny projekt piętrowego domu z licznymi przeszkleniami, dzięki którym otoczenie stanowi naturalne dopełnienie przestrzeni wnętrz. Ciekawa podłużna i kubiczna bryła, wzbogacona została elementami z drewna i kamienia. Garaż na dwa stanowiska oraz boczne wejście pozwolą usytuować dom także na wąskiej działce.

    Wnętrze domu to przede wszystkim przestronny, jasny salon. Kuchnia symbolicznie oddzielona jest od reszty pomieszczenia, funkcjonalną jadalnią. Pomieszczenie między kuchnią, a sienią - stworzone jest z myślą o ułatwieniu wnoszenia zakupów lub jako schowek. Garaż połączony jest z pomieszczeniem gospodarczym oraz z ogrodem poprzez niezależne wejście.

    Na piętrze znajdują się cztery przestronne, wygodne sypialnie. Wszystkie mają komfortowe wymiary oraz duże okna z pięknym widokiem. Największa sypialnia ma osobną łazienkę oraz prywatną garderobę i niesamowity panoramiczny widok na otaczający krajobraz.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1261
    • - TTA-882
    • - SZ5 Zx14 CE (DOM OZ5-03)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    7 664

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Dominika
    Dzień dobry, czy któremuś z Państwa budujących ten dom, udało się rozwiązać problem polegający na tym iż w projekcie nie ma rozwiązania detalu okucia blacharskiego belek poprzecznych przewieszenia przy ścianie elewacji budynku. Przy budowie zgodnie z projektem zanieczyszczenia z górnego okucia belek spowodują zacieki na ścianie budynku których nie będzie dało się skutecznie wyczyścić (malowanie elewacji).W załączniku przesyłam zdjęcie problemu.

    Bolesław
    Nie daje się weysłać jako pomysł na wariant, więc robię komentarz. Moze czytają:
    Potrzebny projekt z piwnicą pod całym domem z garażem o kondygnację niżej. W miejsce garażu na parterze, pokój z łazienką w miejsce schowka (np. pokój gościnny). Ze względu na wymiary działki, kuchnia na parterze zmniejszona przez obcięcie wystającej części budynku na prawo od wejścia. Dobrze by było zrobić w wersji "lustrzane odbicie" jako wersję podstawową.
    Jest działka, jest zamiar budowy i walczymy o fundusze by w przyszłym roku wybudować. Jutro dokładnie działkę zmierzymy. Ulica znajduje się od południowej strony działki i ta krawędź działki jest krótka. Od zachodniej strony jest pas 4 metry którego nie można zabudować ani inaczej zagospodarować ze względu na media i od tej strony może być wejście do budynku od samej ulicy pasem służebności i tu ściana może być prosta na całej długości. Piętro może mieć obrys jak dotychczas w projekcie. Działka jest długa około 30 metrów w kierunku północnym. Od wschodu i północy blisko granicy znajdują się domy sąsiadów. Szerokość działki około 15 do 16 metrów.
    Dodatkowo:
    Kominek (na parterze. Kotłownia w piwnicy. Ogrzewanie podłogowe, Kocioł gazowy dwufunkcyjny oraz rezerwa - kocioł ekologiczny opalany peletem lub rozdrobnionymi gałęziami, sieczką itp.
    Można rozważyć urządzenie tarasu na dachu.

    Sebastian
    Witam, proszę o informację czy ktoś wybudował ten dom, jestem w trakcie wybierania projektu i po setkach domów jestem zdecydowany na ten, dlatego proszę o kontakt osoby które wybudowały ten projekt. Pozdrawiam.

    Tomasz F.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Sebastian : Witam. Właśnie jesteśmy w trakcie budowy. Stan na dzisiaj tj. luty 2016 to surowy otwarty. Instalacje w połowie gotowe. Załączam dwa starsze zdjęcia. Pozdrawiam

    Marcin
    Do Tomasz F. : Jestem zainteresowany budową tego domku lecz prosił bym o kontakt osoby budującej ten dom
    Byłbym bardzo wdzieczny
    Pozdrawiam

    Zbyszko Zet
    Do Jakub : Witam serdecznie, bardzo podoba Nam się ten dom i też chcielibyśmy taki pobudować u siebie. Czy jest możliwość spotkania i porozmawiania o projekcie i o wykonaniu przez firmę Tadeks ?
    Oto mój adres e-mail - Zbigniew.trzcianowski@gmail.com. Z góry dziękuje. Pozdrawiam Zbigniew

    Agnieszka M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Jakub : Dzień dobry, projekt kupiony...czekamy za akceptacją, mam pytanie ile może mniej więcej wynosić koszt budowy w stanie deweloperskim?wiem głupie pytanie,ale spać nie mogę na samą myśl..Pozdrawiam serdecznie, czy mogę prosić o kontakt do osób, które budowę tego domu mają za sobą?

    KB
    Witam, czy komuś udało się wcielić ten projekt w życie??
    Jeżeli tak to wielka prośba aby się pochwalił :) podaje kontakt do siebie kborkowski@printex.pl
    Z góry dziękuję

    KasiaM
    Kupiliśmy ten projekt UWAGA powierzchnia zabudowy wg projektu wynosi 147,5 m!!!!!!!

    Proszę uważać przy wyborze projektu bo taka różnica jest dosyć duża. Gdybyśmy wiedzieli wcześniej o tym że powierzchnia zabudowy jest taka to już moglibyśmy rozpoczynac budowę. A tak zmiana warunków zabudowy zajęła nam 2 miesiące.

    Mimo kilku wizyt w studiu z500 nikt nie poinformował nas o tym, że jest inna...


    Obsługa klienta
    Do KasiaM : Wszystkie dane projektu są dostępne na stronie internetowej w tym pow. użytkowa, netto i zabudowy.

    Tomasz F.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do KasiaM : Na jakim etapie jest Twoja budowa? Jeśli skończona to proszę odpisz czy były jakieś problemy i co polecasz zmienić. Pozdrawiam

    Megii
    Witam, tak jak moi poprzednicy chciałabym się dowiedzieć czy ktoś już wybudował ten dom i mógłby ewentualnie podzielić się swoimi uwagami z jego realizacji. Bylibyśmy wdzięczni za udostępnienie zdjęć z budowy. Kontakt mailowy m.megii@wp.pl. Z góry dziękuję

    Cathy
    Witam, czy ktoś już wybudował ten dom i mógłby ewentualne zdjęcia podesłać na maila? Byłabym bardzo wdzięczna.
    Projekt jest rewelacyjny!

    Żaneta
    Witamy!
    Czy ktoś wybudował już ten domek lub jest w trakcie realizacji?bardzo chcielibyśmy obejrzeć go na żywo lub chociaż zdjęcia.Prosimy o kontakt na maila: zanetakrym@onet.pl dzięki

    Obsługa klienta
    Do JACEK N : To zależy od tego jak Architekt Adaptujacy ją wyceni.



    Chodzi tu głównie o to, że taką zmianę można wykonać we własnym zakresie, na etapie adaptacji projektu.

    Viki
    Witam serdecznie,



    Widzę, że Państwo ze studia z500 bardzo często odpowiadają na komentarze internautów przy innych projektach. W przypadku domu zx14, rzeczywiście brakuje iskierki. Czy byliby Pańswto uprzejmi odpowiedzieć na pytanie "co ze śniegiem na dachu"?

    Interesuje mnie również kwestia rozwiązań technicznych oraz u zytych materiałów - czy można je zmienić? Jaki jest koszt takich zmian?

    Obsługa klienta
    Do Viki : Dach od czasu do czasu będzie trzeba odśnieżyć. Alternatywnie można zastosować specjalne maty grzewcze którę będą rozstawiać śnieg.



    Materiał i technologia budowy ostecznie jest zawsze dowolna. W projekcie zastosowano ściany z bet. komurkowego lub ceramiki.

    Koszt zmiany technologi zależy od wyceny Architekta Adaptujacego.

    JACA
    Czy buduje ktokolwiek ten dom? No i widzę, że Z500 ani razu nie odpowiedziało na kwestię (co z śniegiem na dachu)

    Obsługa klienta
    Do JACA : Witam,
    Przepraszamy, że tak długo ale mieliśmy małe kłopoty z powiadomieniami. Dach należy odśnieżać lub zastosować maty grzejne.

    Joanna
    Projekt baaardzo fajny, może rzeczywiście poza tą sypialnią z założenia raczej od ulicy, ale w takim fajnym domu mogłabym to zaakceptować:). Powracam do pytania zadanego przez kogoś na początku roku - co ze śniegiem??? Samemu trzeba "mechanicznie" usuwać, czy są jakieś cudowne rozwiązania, które można by tu zastosować?

    Test T.
    Do Joanna : Niestety dachy płaskie trzeba od czasu do czasu odśnieżać.
    Alternatywą może być zastosowanie mat grzejnych, którę będą rozpuszczać śnieg.

    Raf
    miło , że cena juz nie odstrasza ale powiedziałem że piątke jest wart ... zatem tez mówię że niebawem he
    ps diament zawsze będzie w cenie , euro niekoniecznie a benzyna staniała ostatnio 0 5 gr lol

    MILKA
    jestem poprostu zachwycona!!!wszystko mi sie podoba,to projekt zdecydowanie dla mnie:)mam nadzieje ze niebawem.

    Agnieszka
    Ja także z niecierpliwością czekam na wariant z pokojem na parterze. Bryła mi się podoba i nawet nie przeszkadza mi ten widok z sypialni na drogę :) Dla uparciuchów może wijazd do garazu dałoby sie zrobic na scianie z wejsciem głównym?
